In EDSAT2K modelul electric se creaza in mod graphic. Utilizind interfata grafica GUI, se construieste schema monofilara de conexiuni. Odata cu construirea schemei electrice se construieste baza de date asociata proiectului.

In acest capitol se vor prezenta principalele mijloace de lucru in EDSA numite "tools".

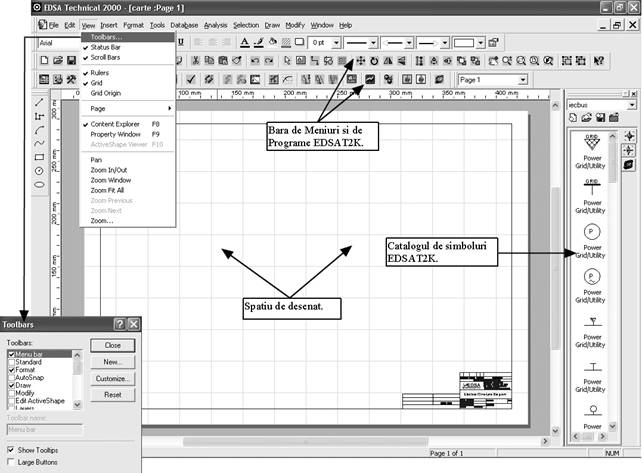

Figura 4.1 prezinta meniul principal in EDSAT2K.

Figura 4.1

Interfata grafica EDSAT2K

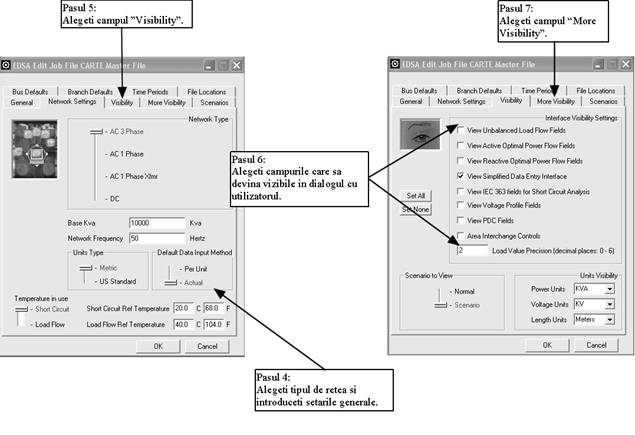

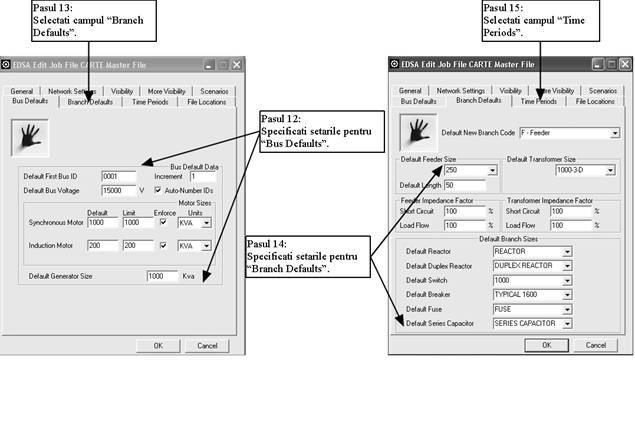

CREAREA UNUI NOU PROIECT

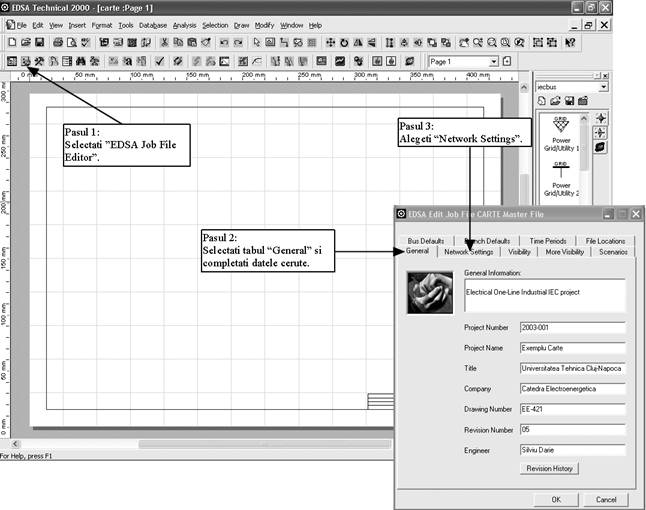

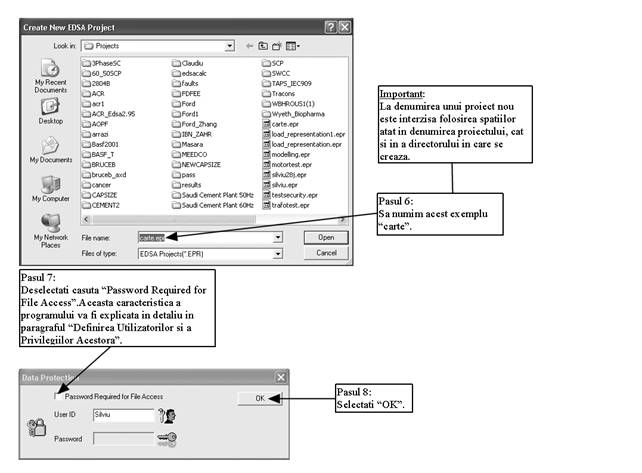

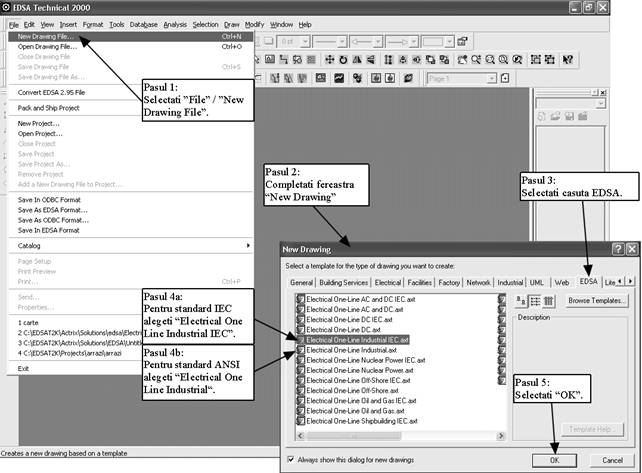

Se recomanda parcurgerea pasilor prezentati in Fig. 4.2 - 4.4

Figura 4.2

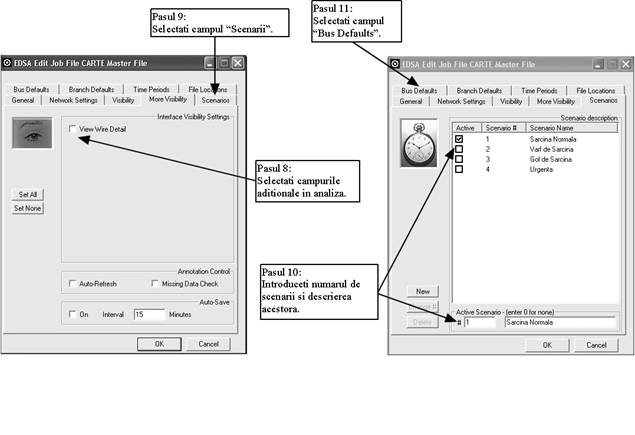

Figura 4.3

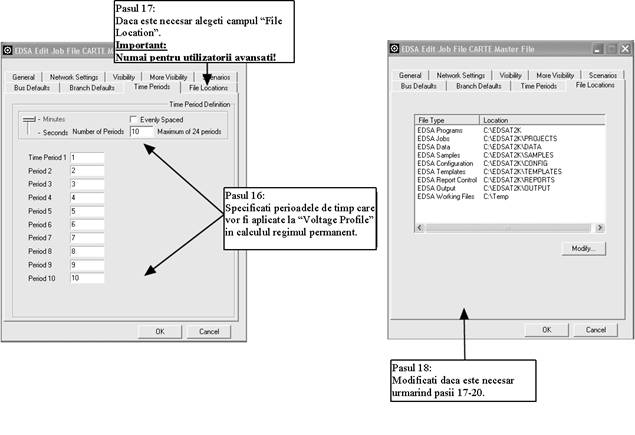

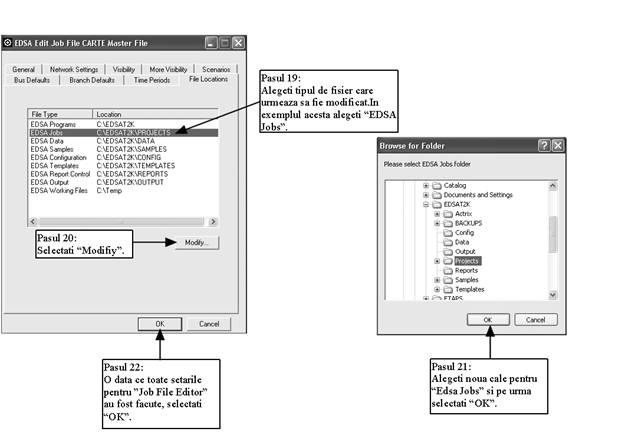

Figura 4.4

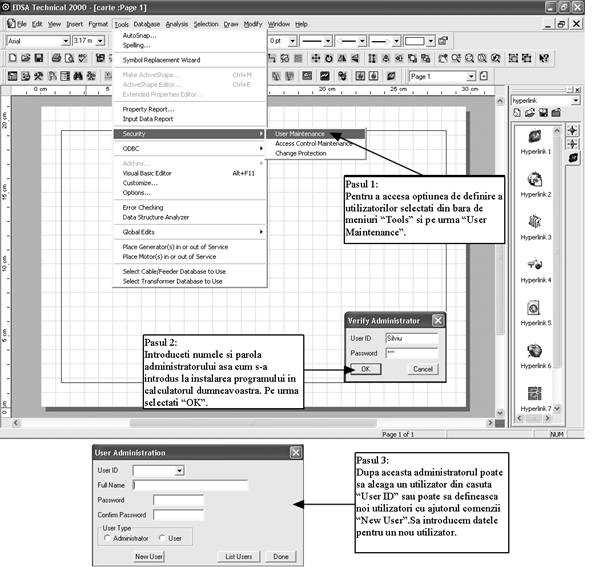

Definirea Utilizatorilor si a privilegiilor acestora

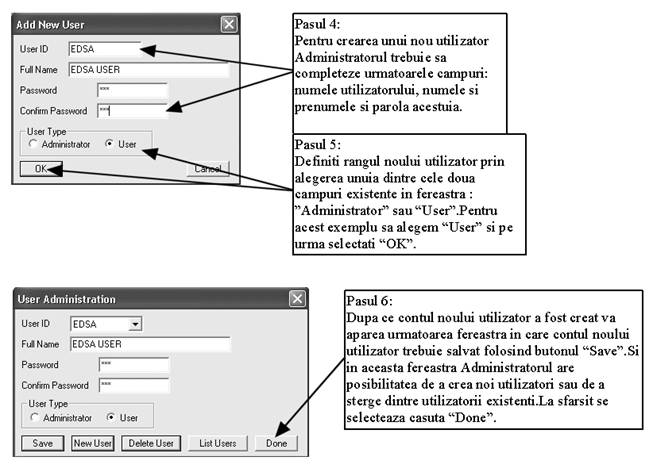

Se indica pasii necesari pentru definirea utilizatorilor si a drepturilor acestora.

Figura 4.5

Figura 4.6

Controlul Accesului si definirea privilegiilor utilizatoriulor

(Access Control / User Access Levels)

Utilizatorul care incepe un proiect este definit ca si Project Manager a noului proiect. Acesta va introduce un "password" si in felul acesta se creiaza un account care apartine managerului de proiect. Acesta va defini noii utilizatori si drepturile lor.

Privilegiile in EDSAT2K sunt:

• Manager - acesta are acces total la baza de date, el poate schimaba privilegiile altor utilizatori;
• Writter - poate edita, modifica si sterge elementele din baza de date. Modificarile efectiuate nu sunt insa aprobate, ele apar ca si neaprobate in raportul " Manager".
• Reader - poate numai citi proeictul;

None - este utilizatorul care nu are acces la proiect.

Numarul de utilizatori ai proiectului nu este limitat. Utilizatorii sunt definiti de Project manager.

Figura 4.7

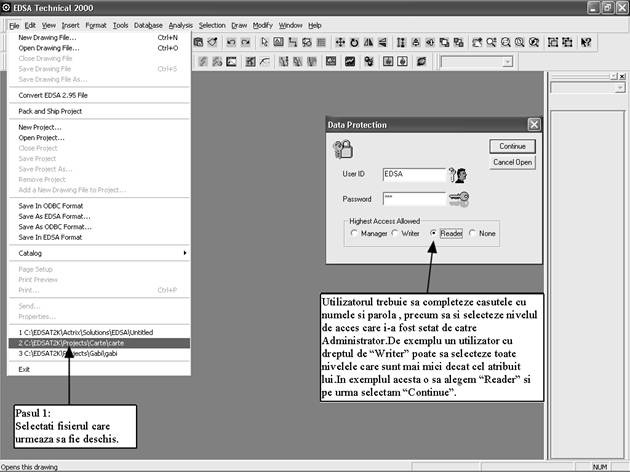

Controlul Accesului la Proiect (Access Control). Deschiderea unui proiect aflat sub password

Figura 4.8

Figura 4.9

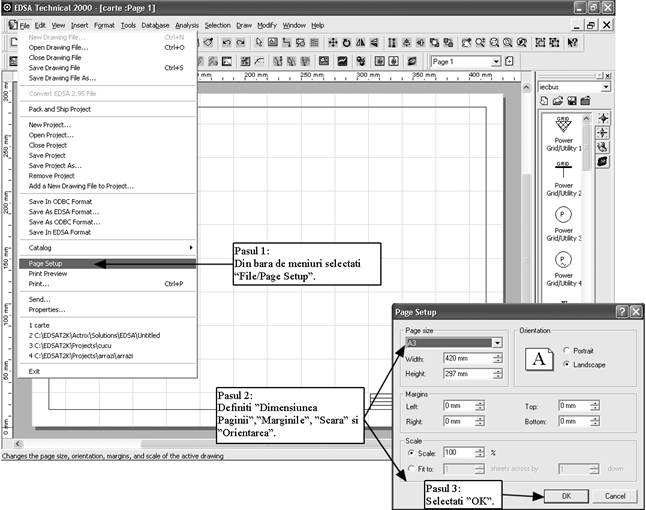

Setarea Paginii Proiectului

Inainte de a incepe introducrea elementelor componenete la schemei se recomanda:

• Setarea paginii conform dimensiunilor schemei;
• Setarea "grid"; se recomanda un grid de 15 mm in vederea evitarii suprapunerilor de text.

Figura 4.10

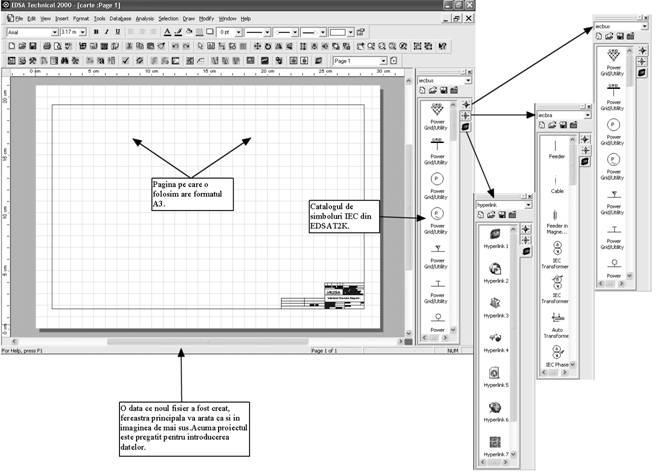

EDITORUL EDSAT2K

Figura 4.11

Figura 4.12

Figura 4.13

Figura 4.14

Figura 4.15

Figura 4.16

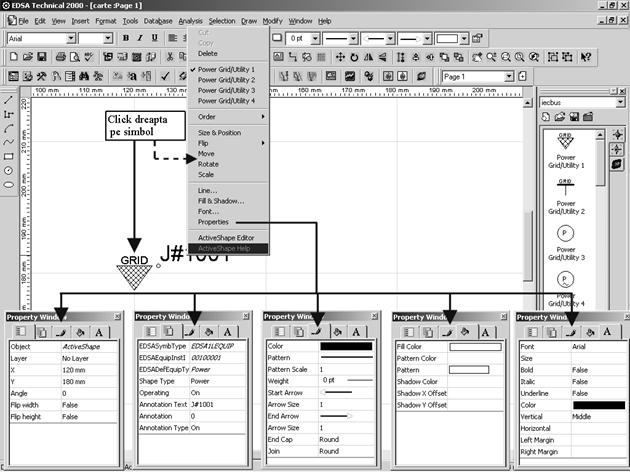

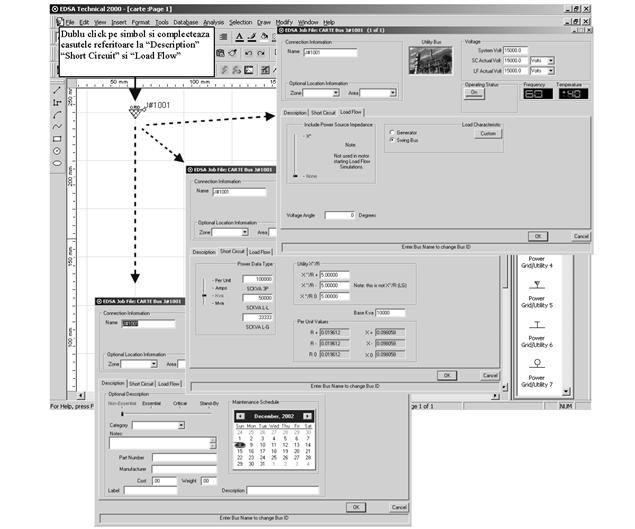

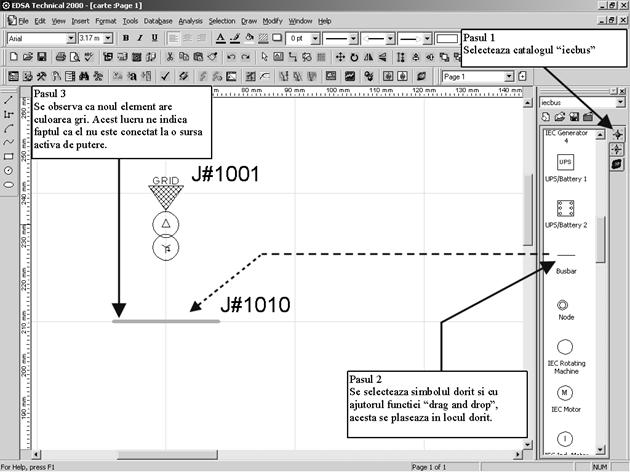

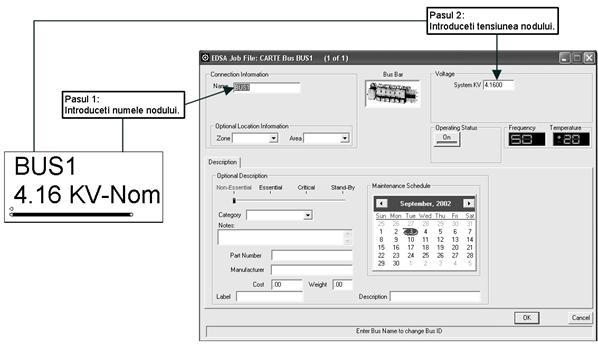

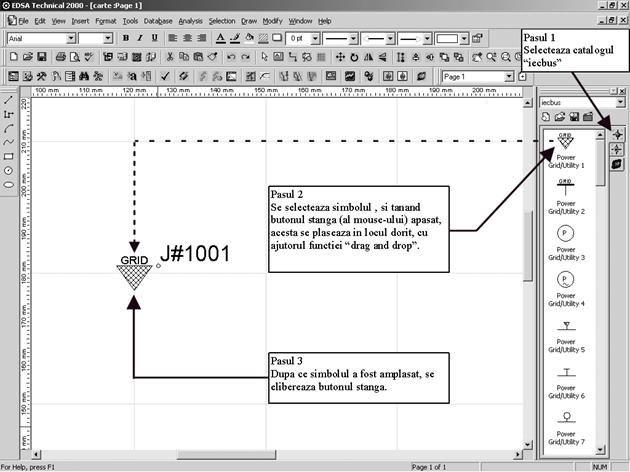

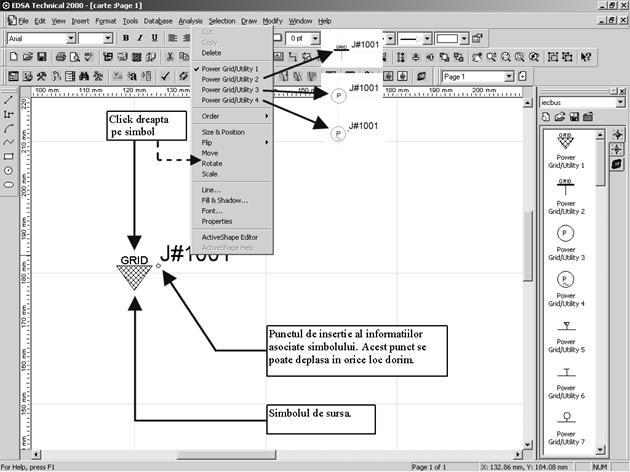

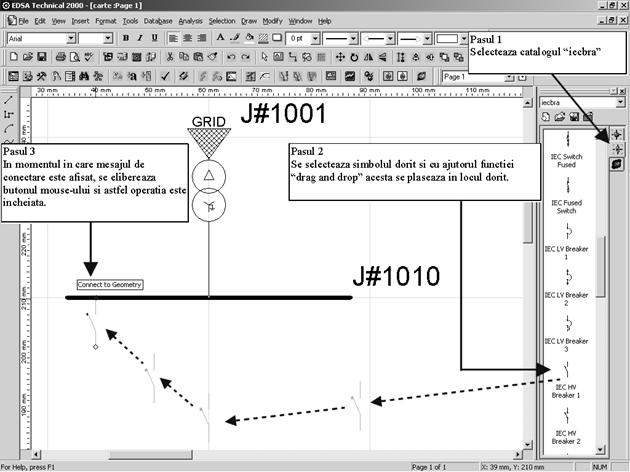

Plasarea unui nod in desen si editarea caracteristicilor acestuia

Figura 4.17

Figura 4.18

Figura 4.19

Figura 4.20

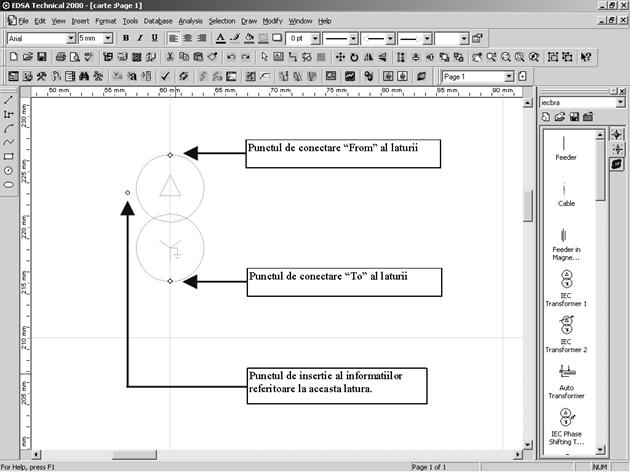

Introducerea unei laturi in desen

Figura 4.21

Figura 4.22

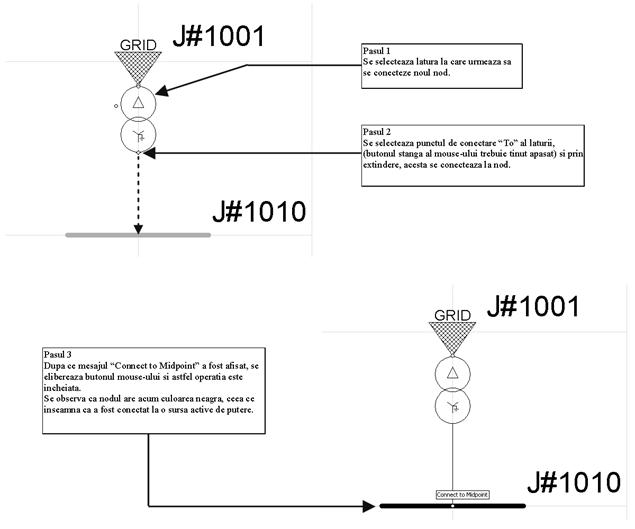

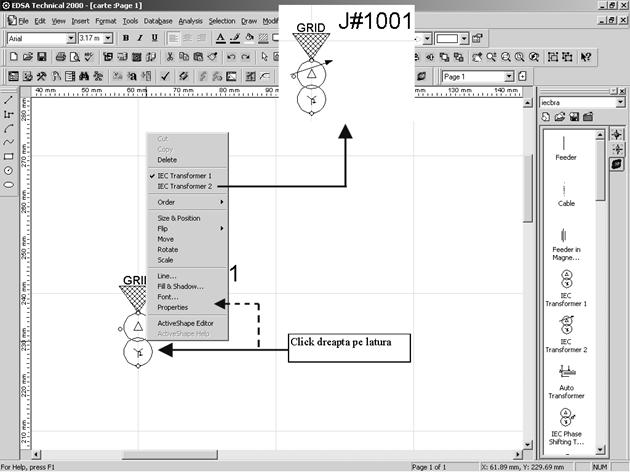

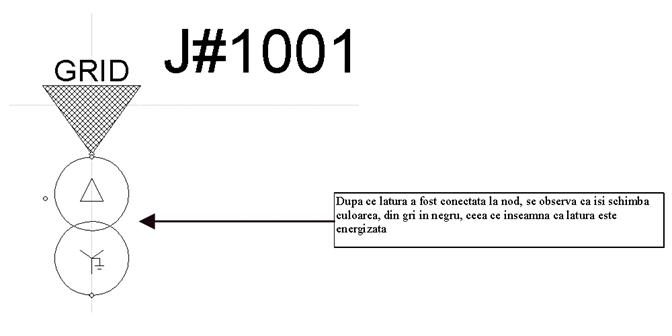

Conectarea laturii la un nod

Figura 4.23

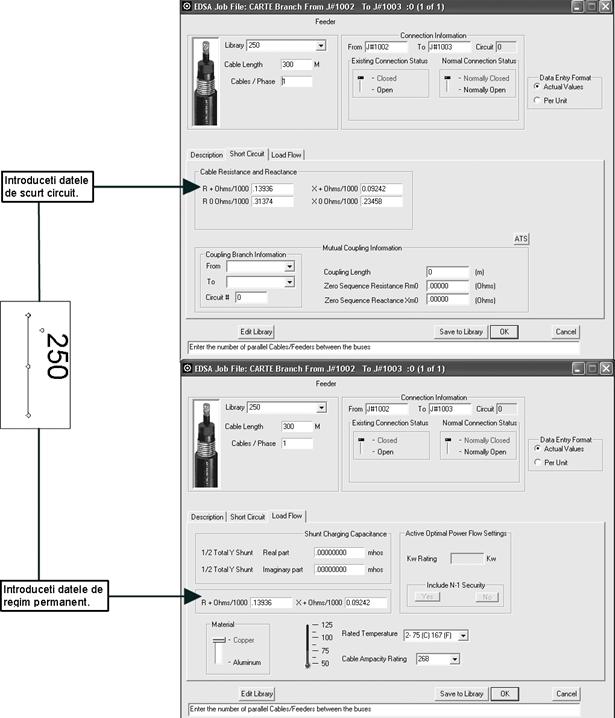

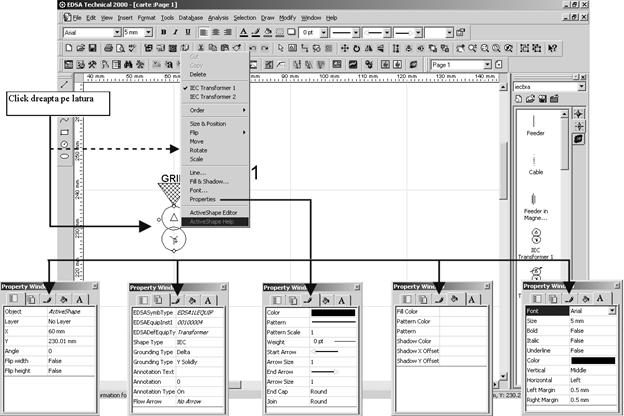

Editarea Caracteristicilor unei laturi

Figura 4.24

Figura 4.25

Figura 4.26

Conectarea unui nod la o latura

Figura 4.27

Figura 4.28

Adaugarea de laturi la o bara

Figura 4.29

Figura 4.30

Managementul Catalogurilor IN EDSAT2K

Figura 4.31

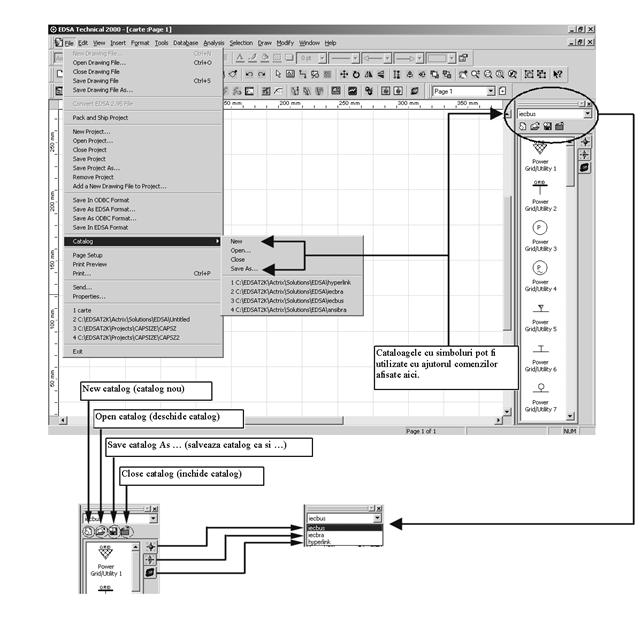

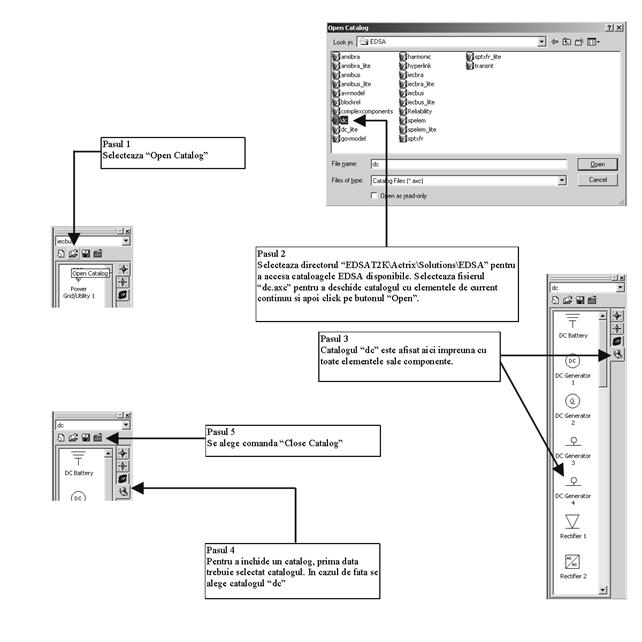

Deschiderea / Inchiderea unui catalog IN EDSAT2K

Figura 4.32

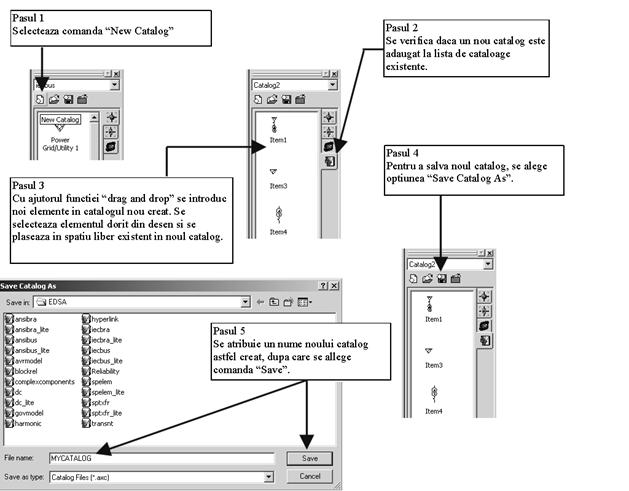

Creerea si Salvarea unui catalog nou

Figura 4.33

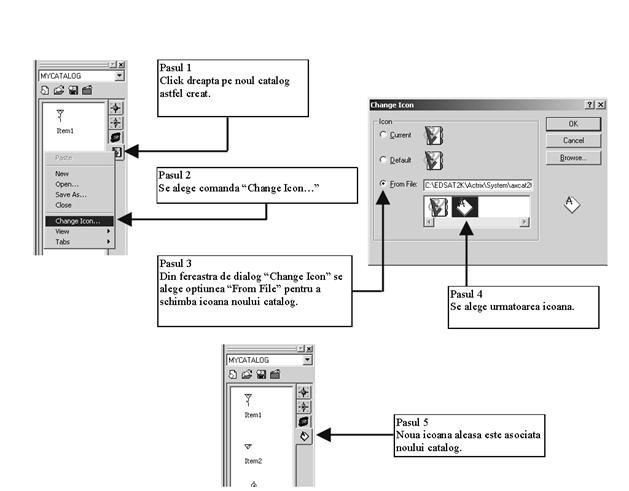

Asocierea unei "Icon" la un catalog

Figura 4.34

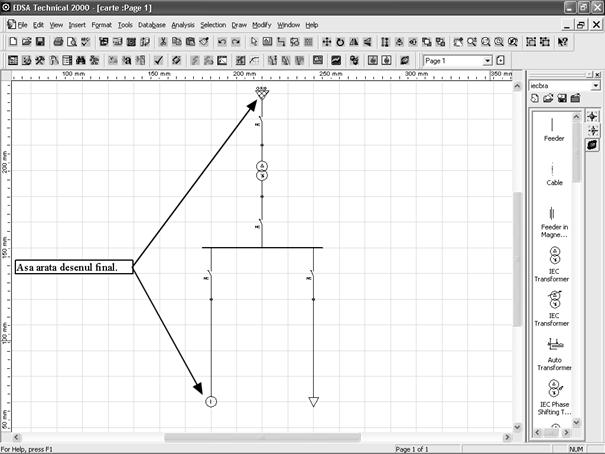

Construirea unei scheme electrice de conexiuni

Se prezinta pasii necesari in construirea unei scheme electrice de conexiuni, figura 4.35.

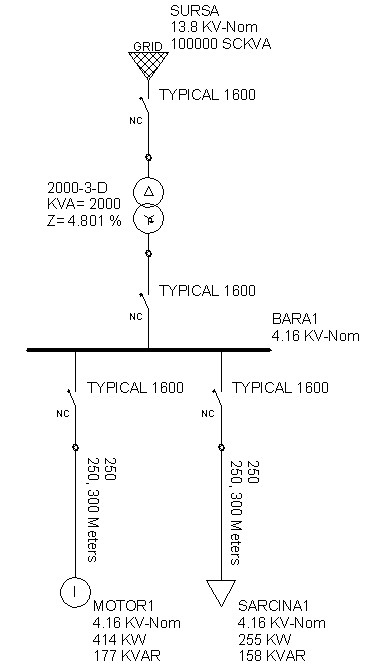

Figura 4.35

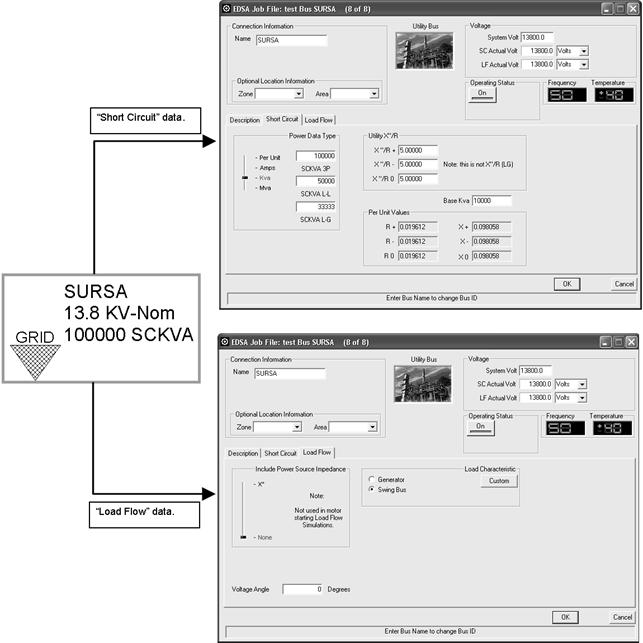

a. Baza de date / Informatiile unui Sistem Electric  - Power Utility

Figura 4.36

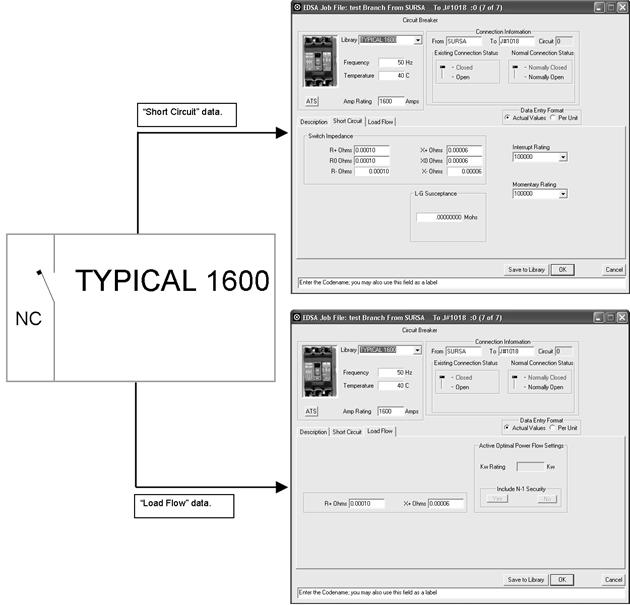

b. Baza de date a unui Intreruptor

Figura 4.37

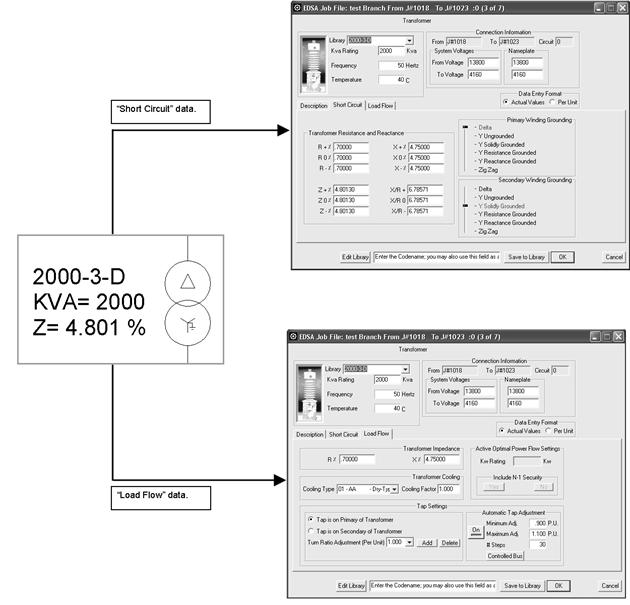

c. Baza de date a unui Transformator ELECTRIC

Figura 4.38

d. Baza de date a unei bare

Figura 4.39

e. Baza de date a unui feeder

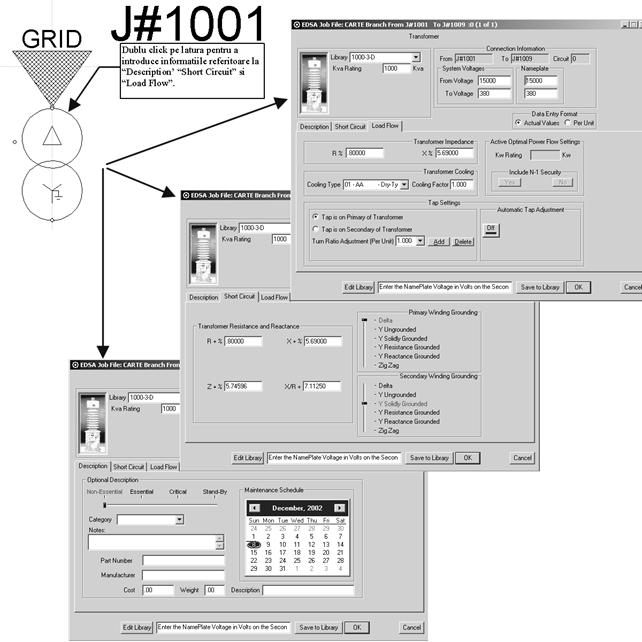

Figura 4.40

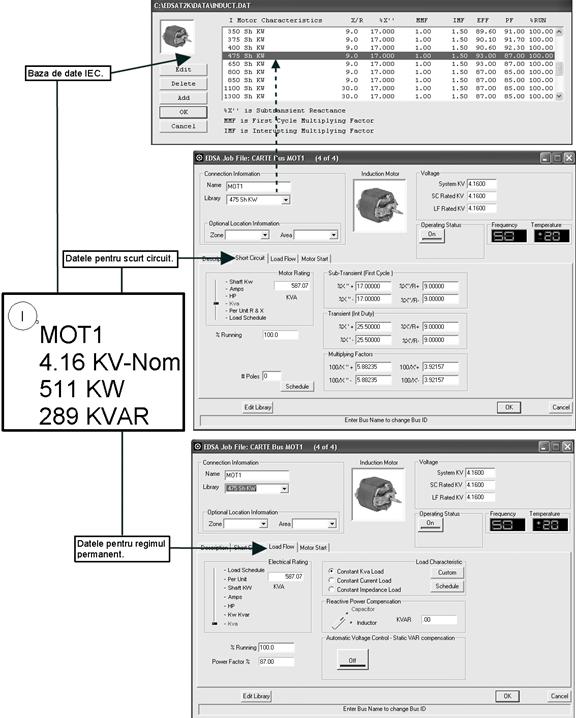

f. Baza de date a unui motor de inductie

Figura 4.41

g. Baza de date a unei sarcini ELECTRICE statice

Figura 4.42

Figura 4.43

APLICATIE:

MODULUL 1

MODELAREA UNUI SISTEM sI GENERAREA SCHEMEI DE CONEXIUNI ĪN EDSA ACTRIX 2000

Prin folosirea tehnicii ECAD - EDSA sa se īntocmeasca schema de conexiuni a retelei din Figura 1 si sa se introduca datele de sistem asociate īn format EDSA.

NOTĂ:

a)      Studiul se va efectua pe o retea cu 16 noduri;

b)      Studiul se va efectua prin utilizarea pachetului profesional de programe EDSA

SE CERE:

Sa se printeze schema de conexiuni si datele aferente nodurilor si laturilor din schema prin folosirea tehnicii de printare date din ECAD "bak annotation";

Prin folosirea tehnicii de colorare sa se deseneze schema pe nivele de tensiuni;

DATE DE INTRARE:

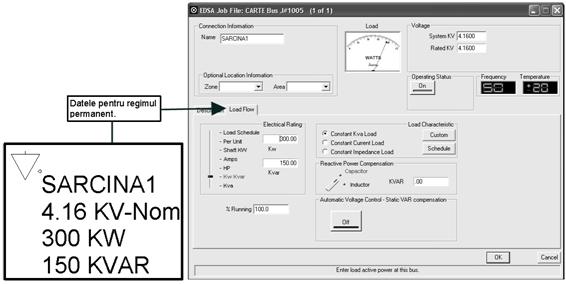

1.1 DATE NODALE

GENERATOARE

Obs.: Nodul G1 se va lua nod de echilibru in sistem

SARCINI ELECTRICE

REGIMUL DE BAZA:

REGIMUL DE SUBSARCINA (SARCINA USOARA)

REGIMUL DE SUPRASARCINA (SARCINA GREA)

DATE LATURI

a)  LINII ELECTRICE

b)  TRANSFORMATOARE ELECTRICE

Figura 3.3

Sistem de transport a energiei electrice cu 16 noduri
