Inginerie software
Lucrare de laborator NR.10
Osciloscop
Dupa prezentarea principalelor componente ale mediului de programare LabVIEW, lucrarea de fata isi propune o "recapitul 23423q165x are". Acest lucru se va face printr-un exemplu practic care sa treaca prin toate etapele realizarii unui instrument virtual.
Mod de lucru:
Exercitiul nr.1
Creati un IV, care sa genereze si sa afiseze asemeni unui osciloscop semnale sinusoidale, triunghiulare, dreptunghilare si dinte de fierastrau, asemanator cu programul din figura 10.1.

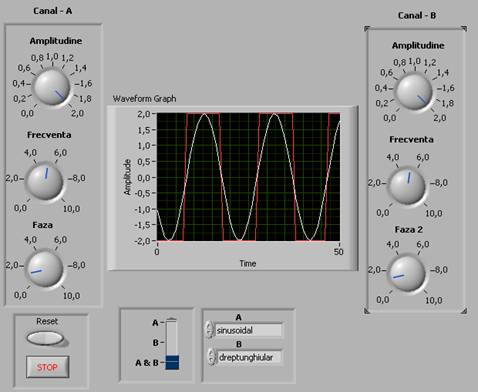

Fig. 10.1 Osciloscop
Programul trebuie sa contina butoane pentru modificarea amplitudinii, frecventei si fazei semnalelor, pentru fiecare din cele doua canale (A sau B). Sunt necesare butoane de selectia a canalelor (A, B sau A+B ) si de selectie a tipului semnalului (sinusoidal, dreptunghilar, triunghilar, dinte de fierastrau). Deasemenea mai sunt necesare butane de reset si de oprire a rularii programului.
Recomandari
|
