Recunoasterea componentelor electronice

Informatica




Training & Development Department

MATERIAL DE TRAINING





Recunoasterea

componentelor

electronice

Cuprins

Cuprins

Introducere

Aspecte generale

Obiective

Definitii

Clasificarea componentelor electronice

Orientare. Polarizare

Componente electronice

Rezistorul si retele de rezistori

Condensatorul si retele (grupuri) de condensatori

Bobina (inductorul)

Dioda

Tranzistorul

Circuitul integrat

3.6.1 Tipuri de terminale

3.6.2 Tipuri de circuite integrate

Cristalul

Conectorul

Simboluri ale componentelor electronice

Introducere

Pentru a putea face fata la exigentele firmei SOLECTRON ROMĀNIA este necesara (printre altele) o cunoastere foarte buna a componentelor electronice utilizate īn cadrul societatii. De aceea s-a īncercat conceperea unui manual de componente electronice, īn care sa se prezinte cele mai utilizate piese electronice, cu caracteristicile de interes strict necesare, pentru a asigura o calitate excelenta produsului final īn componenta caruia intra aceste subansamble electronice.

Manualul este conceput astfel īncāt sa permita o īnteleger 19419l1119t e usoara, chiar si pentru o persoana cu liceu, care vine īn contact pentru prima data cu aceste tipuri de componente electronice. Lucrarea reprezinta ghidul dupa care se preda cursul de "Recunoasterea Componentelor Electronice" si nu īncearca o tratare exhaustiva a tuturor aspectelor legate de componentele electronice.

Aspecte generale

Obiective

La sfārsitul acestui curs angajatii vor stii:

sa faca diferenta īntre componentele de tip THD si SMD;

sa recunoasca cele mai uzuale componente electronice;

sa recunoasca simbolurile pentru fiecare tip de componenta;

sa monteze corect pe placa o componenta la care trebuie sa tina cont de polarizare sau orientare;

Definitii

Placa de baza (PCB - printed circuit board) - suport din material nonconductiv (de obicei fibra de sticla) care contine unul sau mai multe straturi de trasee conductive, pad-uri, vias-uri si pth-uri; Partea superioara a placii de baza se numeste TOP iar partea inferioara se numeste BOTTOM;

PAD-ul - aceea portiune (insulita) de circuit imprimat pe care se monteaza terminalele componentelor de tip SMD;

Land -inel metalizat de la capatul PTH-ului de care se cositoreste terminalele ("piciorusele") componentei THD;

Circuitul imprimat - reprezinta ansamblul de trasee conductive (de obicei din cupru) de pe PCB care vor face legatura īntre toate componentele electronice;

VIAS - gauri metalizate īn PCB care fac legatura īntre trasee conductive aflate pe diferite straturi ale PCB-ului;

PTH - gaura metalizata īn PCB prin care trec terminalele componentelor de tip THD;

Amprenta - este desenul de contur al componentei si ea se gaseste pe placa;

Simbolul literar - litera īn sistemul international corespunzatoare unei componente electronice;

Simbolul grafic - desenul specific pentru componente si dispozitive electronice.

Clasificarea componentelor electronice

Dupa cum se cunoaste exista o mare varietate de componente electronice. Pentru a le recunoaste mai usor se impune sa facem o clasificare a lor. Astfel putem spune ca exista doua mari categorii de componente electronice:

componente de tip THD (Through Hole Device);

componente de tip SMD (Surface Mount Device).

Componentele de tip THD sunt componente ale caror terminale strapung placa, iar tehnologia de montare a acestora se numeste THT (Through Hole Technology - Tehnologie de montare prin gauri). Īn figura 2.1 sunt exemplificate cāteva din aceste componente.


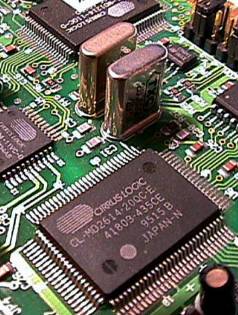

Fig. 2.1 Componente de tip THD

Componentele de tip SMD sunt componente care se monteaza pe suprafata placii, iar tehnologia de montare a acestora se numeste SMT (Surface Mount Technology - Tehnologie de montare pe suprafata). Īn figura 2.2 sunt exemplificate componentelede tip SMD.

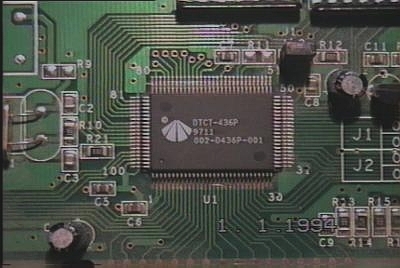

Fig. 2.2 Componente de tip SMD

Īn cazul acestor componente exista o varietate de forme constructive. Astfel īn functie de forma avem:

componente THD de forma axiala - figura 2.3;

componente THD de forma radiala - figura 2.4;

componente THD de forma Single in Line Package (SIL sau SIP) - figura 2.5;

componente THD si SMD de forma Dual in Line Package (DIL sau DIP) - figura 2.6.

Fig. 2.3 Axial Fig.2.4 Radial

Fig. 2.5 Single in Package Fig. 2.6 Dual in Line Package

Orientare. Polarizare

O serie de componente electronice montate pe placi au orientare (conteaza cum montam pe placa aceste componente).

Spunem ca o componenta are orientare, daca pe corpul ei gasim un semn distinctiv. Acest semn distinctiv poarta denumirea de CHEIE. Aceasta cheie poate fi: o adāncitura, o linie, un punct, o tesitura sau chiar o proeminenta. O astfel de componenta este montata corect pe placa daca semnul de pe corpul componentei este īn concordanta cu semnul de pe placa (ca īn figura 2.7). Pe placa putem īntālni semne ca: *, +, -, A, etc. Īn cazul īn care pe placa nu exista astfel de semne care sa indice orientarea , se va da pentru acea placa, schema de amplasare. Aceasta va substitui semnele distinctive (amprenta) de pe placa.

Vom vorbi de polarizare la acele componente care au un terminal pozitiv (este īncarcat cu sarcini electrice pozitive) si un terminal negativ (este īncarcat cu sarcini electrice negative). Toate componentele care au polarizare, implicit au si orientare. Inversul afirmatiei nu este adevarata. Exemple de componente care au polarizare: dioda, condensatorii polarizati.

Fig. 2.7 Montarea corecta pe placa a unei componente cu orientare

Componente electronice

Rezistorul si retele de rezistori

Rolul unui rezistor īn circuit este acela de a limita intensitatea curentului electric. Cu cāt un rezistor are o rezistenta mai mare, cu atāt intensitatea curentului electric din acel circuit va fi limitata mai mult (conform legii lui Ohm, aceste marimi sunt invers proportionale).

Rezistorul este caracterizat de marimea fizica numita rezistenta. Unitatea de masura pentru rezistenta este ohmul (simbolul pentru ohm este W

Simbolul literar din schemele de amplasare este R, iar la retelele de rezistori īntālnim RN (Resistor Network) sau RP (Resistor Pack).

Retelele de rezistori sunt formate din mai multi rezistori īncapsulati īn aceeasi capsula (corp de componenta). Īn functie de modul de amplasare a acestora, unele retele de rezistori au orientare, altele nu.

Simbolurile grafice īn circuitele electrice pot fi urmatoarele:




Amprenta cu care apare rezistorul īn schemele de amplasare este urmatoarea:

- R - THD de tip axial




- R - SMD ( se numeste CHIP)




Pentru retelele de rezistori se folosesc urmatoarele amprente:

- RN - THD - SIL nu are orientare



- RN - THD - SIL are orientare



- RN - SMD - DIL are orientare




Īn cazul unui rezistor luat independent nu se tine cont de orientare sau polarizare. Īn aceasta situatie el poate fi montat īn orice pozitie, cu conditia sa faca contact cu padurile (respectānd standardul IPC A610-C). Īn figura 3.1 se prezinta situatiile posibile de montare. Amāndoua sunt corecte.


Fig. 3.1 Montarea rezistorilor de tip CHIP

Īn cazul unui grup de rezistori format din rezistori independenti, de aceeasi valoare amplasati simetric fata de axul longitudinal al componentei, īncapsulati īn aceeasi piesa, nu se tine cont de orientare (figura 3.2).

Īn cazul unui grup de rezistori format din rezistori interconectati, de valori diferite, amplasati nesimetric fata de axul longitudinal al componentei, īncapsulati īn aceeasi piesa, se tine cont de orientare (fig. 3.3).




Fig. 3.2 Retele de rezistori care nu au orientare


Fig. 3.3 Retele de rezistori care au orientare

Īn figururile 3.4 si 3.5 sunt exemplificate montarea incorecta, respectiv montarea corecta a acestora pe placa.


Fig. 3.4 Montarea incorecta Fig. 3.5 Montarea corecta

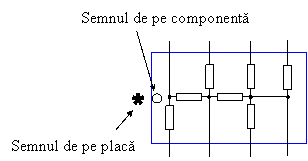

Īn cazul retelelor de rezistori de tip DIL, la care se tine cont de orientare, pinul numarul 1 este cel din stānga jos, daca se tine componenta cu scrisul citibil īnspre operator - cheia īn acest caz gasindu-se īntotdeauna īn partea stānga. Numerotarea celorlalti pini se face īn sens invers acelor de ceasornic, ca īn figura 3.6.


Fig. 3.6 Numerotarea pinilor la retelele de rezistori cu orientare

Exista rezistori sau retele de rezistori atāt de tip THD cāt si de tip SMD. Īn figura 3.7 exemplificam cāteva capsule de rezistori si retele de rezistori.

R - THD - de tip axial - nu are orientare




RN - THD - de tip DIL - are orientare




R - SMD - de tip chip - nu are orientare




RN - SMD - de tip chip - nu are orientare




R - SMD - de tip melf - nu are orientare




Fig. 3.7 Rezistori si retele (grupuri) de rezistori

Condensatorul si retele (grupuri) de condensatori

Rolul unui condensator īn circuit este acela de a īnmagazina sarcini electrice, pe care apoi, le returneaza acestuia. Descarcarea condensatorului se face mai lent sau mai rapid, īn functie de rezistenta circuitului din care face parte.

Capacitatea este cantitatea de sarcini electrice per volt stocata de un condensator. O capacitate de 1F este foarte mare si se atribuie capacitatii pamāntului. Condensatorul este caracterizat de o marime fizica numita capacitate. Unitatea de masura pentru capacitate este faradul (F).

Simbolul literar al condensatorului īn schemele de amplasare este C, iar pentru retele de condensatori īntālnim CN sau CP.

Exista doua mari grupe de condensatori:

condensatori polarizati - au polarizare (implicit orientare);

condensatori nepolarizati - nu au orientare.

Din categoria condensatorilor polarizati fac parte condensatorii electrolitici si condensatorii cu tantal.

Din categoria condensatorilor nepolarizati fac parte condensatorii de tip chip si condensatorii de tip molded.

Condensatorii ceramici pot sa aiba sau nu polarizare.

Un condensator polarizat este format din doua armaturi, separate printr-un material izolator numit dielectric, fiecare dintre acestea fiind īncarcate cu sarcini electrice. Conditia ca o componenta sa aiba polarizare este aceea de a avea doua parti, una īncarcata cu sarcini electrice pozitive, iar cealalta īncarcata cu sarcini electrice negative.

Simbolurile grafice cu care poate sa apara un condensator īntr-un circuit electric sunt:

+

+

Condensatori nepolarizati Condensatori polarizati




Amprentele cu care apar condensatorii īn schemele de amplasare sunt urmatoarele:

- C nepolarizat - THD de tip axial




- C polarizati (electrolitici) -THD



- C ceramic (nepolarizat) - THD




- C īn capsula "drum" - SMD




Evident ca un condensator polarizat nu poate fi montat oricum pe placa. Regula de montare corecta este aceeasi ca si īn cazul retelelor de rezistori la care se tine cont de orientare (semnul de pe componenta - cheie trebuie sa fie īn dreptul semnului de pe placa - amprenta).

Īn figura 3.8 se dau exemple de condensatori polarizati si nepolarizati.

Electrolytic Capacitors

Condensatori electrolitici polarizati care nu se pot monta decāt īntr-un singur mod. Pot fi atāt de tip radial cāt si de tip axial.




Condensator de tip chip nepolarizat care se poate monta oricum pe placa cu conditia sa se respecte standardul IPC.



Condensatori cu tantal polarizati care nu se pot monta oricum pe placa. Īntotdeauna au polaritate, iar pe corpul componentei este indicata tensiunea maxima de lucru.





Condensatori īn capsula drum (tip toba) la care se tine cont de polarizare. Valoarea este indicata īn microfarazi.




Condensatori ceramici la care uneori se tine cont de polarizare, iar alteori nu. Oricum cei la care se tine cont de polarizare sunt marcati.



Condensatori de tip molded radial - nu sunt polarizati.



Fig. 3.8 Condensatori polarizati si nepolarizati

Bobina (inductorul)

Rolul unei bobine īn circuit este acela de a concentra cāmp magnetic īn jurul ei.

Bobina este caracterizata de marimea fizica numita inductanta. Unitatea de masura pentru inductanta este henry (H).

Bobina este alcatuita dintr-un grup de spire, īnfasurate īn jurul unui miez ferromagnetic (de tip cilindric sau toroidal īn general). Dupa cum se cunoaste sensul curentului electric care trece printr-o sārma, determina sensul liniilor de cāmp magnetic. De aceea este foarte important sensul de bobinaj. Īn functie de acest lucru putem spune daca acea bobina are sau nu orientare. Oricum o bobina care are priza (prize) intermediara (iar aceasta nu este mediana) are si orientare. Īn figura 3.9 exemplificam aceasta situatie posibila, unde capatul 3 este priza intermediara. Acest caz este īntālnit la transformatoare.


Fig. 3.9 Bobina cu orientare

Dupa cum se observa, distanta dintre priza intermediara si capatul superior al bobinei este diferita īn cele doua situatii. De aceea trebuie sa tinem cont de orientare. Īn orice caz, daca avem o componenta la care trebuie sa tinem cont de orientare, aceasta va avea īntotdeauna un semn distinctiv (cheie) care sa indice acest lucru.

Simbolul literar al bobinei din schemele de amplasare este L, dar putem īntālnim si FB.

Simbolul grafic cu care se īntālneste īn circuitele electrice este foarte variat, cel mai raspāndit fiind urmatorul:


Amprentele folosite pentru bobine difera si ele foarte mult. Cele mai uzuale sunt:

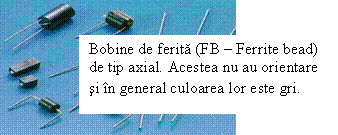

Īn figura 3.10 exemplificam cāteva tipuri constructive de bobine.

Bobina īnfasurata pe un miez de tip cilindric la care nu se tine cont de orientare.




Bobine pe miez toroidal. Īn unele cazuri se tine cont de orientare (daca au priza intermediara), iar īn altele nu.




Bobine de tip chip si bobine SMD pe miez cilindric




Fig. 3.10 Bobine

Dioda

Dioda conduce curentul electric īntr-un singur sens, motiv pentru care se tine cont de polarizare (are un terminal īncarcat cu sarcini electrice positive si unul īncarcat cu sarcini electrice negative). Spre deosebire de alte componente, marcarea polaritatii se face pentru terminalul negativ (catod). O dioda conectata īn sens invers se comporta ca un circuit deschis. Din acest motiv nu este permisa conectarea inversa a acestei componente.

Simbolul literar cu care apare aceasta componenta īn schemele de amplasare este D sau CR.

Simbolurile grafice cu care apare īn circuitele electrice sunt reprezentate mai jos.


Aceste simboluri sunt si īn functie de rolul pe care īl au īn scheme electrice.

O dioda este montata corect daca semnul de pe componenta este īn dreptul vārfului sagetii de pe simbol. Mai jos prezentam situatiile posibile.

Semnul de pe placa



Dioda montata corect



Dioda montata incorect




Formele constructive īn care pot sa apara acestea sunt foarte variate, atāt īn constructie de tip THD cāt si de tip SMD.

Īn figura 3.11 exemplificam:

Dioda marcata cu 1N, de tip axial, la care se tine cont de polarizare. Face parte din categoria componentelor de tip THD.



Dioda de tip LED (Light Emitting Diode) sunt diode electroluminiscente. Pot fi atāt de tip THD cāt si de tip SMD.




LED de tip SMD.



Dioda de tip MELF (Metal Electrode Face Bonded). Este o componenta SMD si nu are terminale īn sensul propriu al cuvāntului ci doar capete metalizate (precositorite) care fac legatura īntre componenta si pad.




Dubla dioda de tip SOD (Small Outline Diode). Face parte din categoria componentelor SMD si poate fi usor confundata cu un tranzistor de tip SOT 23. Doar marcajul de pe capsula o deosebeste.




Fig. 3. 11 Diode

Tranzistorul

Tranzistorul este o componenta semiconductoare, fara unitate de masura. Ea are 3 sau mai multe terminale, īn acest din urma caz doar 3 avānd rol functional, celelalte avānd rol de racire. Denumirea terminalelor functionale este baza, emitor si colector. Rolul unui tranzistor īn circuit este acela de amplificare (īn circuitele analogice) sau de comutatie (īn circutele digitale). Īn figura 3.12 se indica simbolul unui tranzistor īn circuit.

Simbolul literar īntālnit īn schemele de amplasare este Q.

Simbolul grafic este prezentat mai jos:


Fig. 3.12 Simbolul grafic tranzistorului

Amprentele cu care apar tranzistorii īn circuit sunt redate mai jos:

- Q - THD - are orientare




- Q - SMD - īn capsula SOT 23 - are orientare



- Q - THD - de putere - are orientare




Īn cazul unui tranzistor este obligatoriu sa se tina cont de orientare. Īn figura 3.13 se exemplifica cei mai uzuali tranzistori.

Tranzistori īn capsula SOT 23 (Small Outline Tranzistor). Are 3 terminale, toate avānd rol functional. Se poate confunda cu dioda de tip SOD.




Tranzistor de tip SOT 89. Acest tip de tranzistor (Small Outlined Transistor) are trei terminale desi s-ar parea ca are patru. Componenta este un tranzistor de putere si se poate usor supraīncalzi la trecerea curentului electric. Pentru a preveni supraīncalzirea, terminalul central este mult mai larg pentru a permite disiparea caldurii.




Tranzistori īn capsula SOT 143. Acest tip de tranzistor (Small Outlined Transistor) se afla īn interiorul unui īnvelis de plastic/ceramic si are patru terminale. Unul ditre aceste terminale este de dimensiune mai mare decāt celelalte trei avānd rol de disipare a caldurii.




Tranzistori īn capsula SOT 223. Acestia au patru terminale, dintre care unul mai lat pentru a asigura o racire corespunzatoare.




Tranzistori īn capsula DPAK. Are 3 terminale, toate avānd rol functional.




Tranzistori de putere prevazuti cu o gaura tehnologica folosita la prinderea acestora pe radiatoare.




Fig. 3.13 Tranzistori

Circuitul integrat

Circuitul integrat este o componenta electronica care contine o multitudine de componente electronice mai simple (rezistori, condensatori, tranzistori, etc.) cuprinse īn aceeasi capsula. Rolurile pe care le poate avea un circuit integrat sunt foarte variate, īnsa nu este scopul acestui curs de a le trata.

Simbolul literar cu care īntālnim circuitul integrat īn schemele de amplasare sunt: U sau IC.

Īn cazul unui circuit integrat se tine cont de orientare, aceasta indicānd pinul numarul 1, ceilalti pini numerotāndu-se īn sens invers acelor de ceasornic. Vom exemplifica īn figura 3.14 numerotarea pinilor la mai multe tipuri de circuit integrat.


Fig. 3.14 Numerotarea pinilor la circuitele integrate

3.6.1 Tipuri de terminale

a)      Aripa de pescarus (Gull Winged) - este un terminal folosit la componentele de tip SMD, fiind foarte sensibil la deteriorari;

Fig. 3.15 Terminal de tip aripa de pescarus

b)      De tip "J" ("J" leaded) - este utilizat tot la componentele de tip SMD, īnsa mult mai rezistent decāt cel de tip aripa de pescarus;

Fig. 3.16 Terminal de tip "J"

c)      Terminal de tip canelura (castellation) - are forma semicilindrica, fiind cel mai rezistent tip de terminal; este de tip SMD;

Fig. 3.17 Terminal de tip "canelura"

d)      Terminal de tip BUTT (balama) sau "I" - este un terminal folosit la unele componente de tip THD si in special la circuite integrate.

Fig. 3.18 Terminal de tip BUTT (balama) sau "I"

3.6.2 Tipuri de circuite integrate

Cunoscānd tipurile de terminale putem sa retinem foarte usor tipurile de capsule de circuit integrat. Mai jos se dau cele mai uzuale capsule de circuit integrat. (fig. 3.19)

Capsula de tip TSOP (Thin Small Outlined Package).



Capsula de tip SOIC (Small Outlined Integrated Circuit). Are distributie DIL a terminalelor si forma acestora de tip aripa de pescarus.





Capsula de tip SOJ (Small Outlined "J"). Are distributie DIL a terminalelor si forma acestora de tip J.




Capsula de tip PLCC (Plastic Leaded Chip Carrier). Are patru rānduri de terminale de tip J.




Capsula de tip QFP (Quad Flat Pack) sau fine pitch. Are patru rānduri de terminale de tip aripa de pescarus.

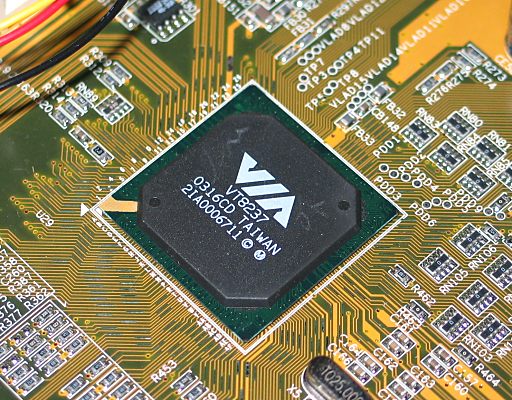

Capsula de tip BGA cu terminale sub forma de bilute distribuite dupa o matrice.




Fig. 3.19 Forme constructive de circuite integrate

Cristalul

Cristalul este o componenta electronica cu rol de oscilatie. Acesta creeaza frecventa de oscilatie care controleaza temporizarea īn echipamentele electronice cum sunt calculatoarele, receptoarele de televiziune. Marimea fizica ce caracterizeaza cristalul este frecventa. Unitatea de masura pentru frecventa este hertul (Hz).

Simbolul literar al cristalului īn schemele de amplasare poate fi .

Cel mai raspāndit cristal este cristalul de cuart, dar se mai īntālneste si mica. Exista mai multe forme constructive de cristale: axial, radial, cu doua sau mai multe terminale, forma si dimensiunile componentei variind īn functie de aplicatie si te tipul placii. Īn cazul cristalului cu mai mult de 2 terminale se tine cont de orientare, la cele cu 2 terminale netināndu-se cont. Oscilatoarele mici sunt introduse īn īnvelisuri de plastic sau metal. Ele sunt de diferite dimensiuni si pot avea fie caneluri, fie terminale metalice simple sau īn forma de "J".



Fig. 3.20 Forma constructive de cristale

Conectorul

Conectorul este o componenta care face legatura īntre 2 circuite.

Simbolul literar al conectorului, īn circuitele electronice poate fi: J, P sau E (unii clienti folosesc si SK).

Īn unele cazuri (de cele mai multe ori) se tine cont de orientare, iar īn altele nu. De cele mai multe ori forma conectorului indica orientarea corecta a acestuia, nefiind posibila montarea lor īn mod gresit. Cheia (semnul care indica orientarea) poate fi o taietura pe un colt, o fanta pe o latura, un numar (numarul 1), acesta indicānd pinul numarul 1. Exista conectori de tip mama si respectiv de tip tata. De obicei (ca regula) conectorii de tip mama sunt fixati īntr-un circuit alimentat, iar conectorii de tip tata se leaga la un circuit nealimentat. Īn figura 3.21 se indica cāteva tipuri de conectori.

IDC Sockets

Headers

Fig. 3.21 Forme constructive de conectori

Simboluri ale componentelor electronice

Pentru a fi recunoscute mai usor pe placi, componentele electronice sunt īnsotite de simboluri literare. Fiecare dintre aceste simboluri literare reprezinta un tip de componenta electronica. Īn tabelul de mai jos se prezinta lista simbolurilor literare pentru cele mai īntālnite componente electronice.

Nr. Crt.

Simbol literar

Semnificatia

R

Rezistori

RN, RP

Retele sau grupuri de rezistori

C

Condensatori

CN, CP

Retele sau grupuri de condensatori

L, FB

Bobine (inductori)

T

Transformatoare

D, Cr

Diode

CR (VR)

Retele (punti) de diode

Q *

Tranzistori

U, IC

Circuite integrate

X, Y, Z

Cristale

F

Sigurante

S, SW

Comutatori

J, P, E

Conectori

K

Relee

FL

Filtre

XIC, XU

Socluri de circuite integrate

B, BAT

Baterii

HS

Radiatoare

XBT

Socluri de baterii

SPK

Speaker (difuzori)

MIC

Microfon

* Unele firme producatoare de placi electronice folosesc ca simbol literar T īn cazul tranzistorului, netinānd cont de notatia internationala.

Exemple de componente electronice montate pe placi:



loading...











Document Info


Accesari: 73004
Apreciat:

Comenteaza documentul:

Nu esti inregistrat
Trebuie sa fii utilizator inregistrat pentru a putea comenta


Creaza cont nou

A fost util?

Daca documentul a fost util si crezi ca merita
sa adaugi un link catre el la tine in site

Copiaza codul
in pagina web a site-ului tau.




Coduri - Postale, caen, cor

Politica de confidentialitate

Copyright © Contact (SCRIGROUP Int. 2020 )
