Īn conditiile īn care aparatura de redare a sunetului (DAT, CD, DVD, calculatoarele multimedia) a ajuns aproape de perfectiune, amplificatoarele si incintele acustice aferente ce completeaza sistemele audio de īnalta fidelitate trebuie sa fie pe masura. Asta īnseamna distorsiuni cāt mai reduse, dinamica cāt mai buna, raportul semnal/zgomot cāt mai ridicat, viteza de raspuns foarte mare pentru a reduce distorsiunile de tranzitie si, nu īn ultimul rānd, un raport calitate/pret rezonabil.

Amplificatorul de fata īndeplineste in mare masura cerintele de mai sus, mai putin viteza de raspuns, datorita utilizarii unor finali mai ieftini, cu frecventa de taiere scazuta.

Caracteristici tehnice

  • tensiunea de alimentare: ±40Vcc
  • puterea de iesire: 100W RMS
  • impedanta de iesire optima: 4Ω
  • distorsiuni totale: <1%
  • banda de frecventa: 10Hz...70kHz
  • impedanta de intrare: cca. 30kΩ
  • cāstig: 20dB
  • raport semnal/zgomot: 80dB


Schema electrica de principiu

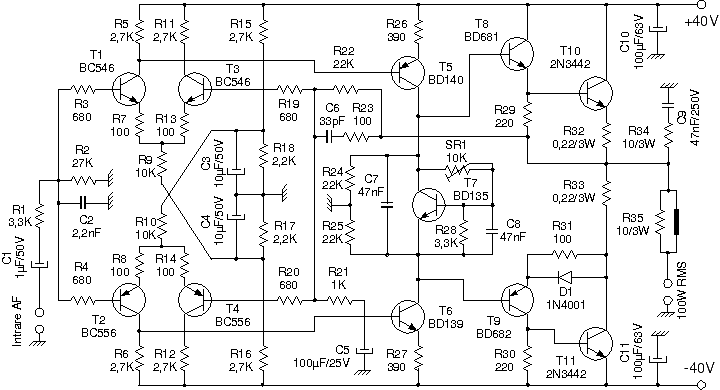

Fig. 1 - Schema electrica de principiu

Descrierea schemei electrice



Dupa cum probabil ati observat, structura acestui amplificator este aproape simetrica, cu exceptia etajului final, unde tranzistorul final PNP este simulat (T9-T11).

Etajul de intrare este format din doua amplificatoare diferentiale complementare, realizīnd doua cai de semnal distincte: alternantele pozitive sunt conduse spre iesire prin T1, T5, T8, T10, iar cele negative prin T2, T6, T9, T11. Aceasta arhitectura are un avantaj major: daca dispare tensiunea de alimentare pe una din ramuri iesirea NU se dezechilibreaza (alte tipuri de amplificatoare pot distruge difuzorul de frecvente joase in cazul caderii unei tensiuni).

Reactia negativa se realizeaza prin īntoarcerea unei parti din semnalul de iesire spre intrarea inversata (baza lui T3, respectiv T4). Aceasta reactie controleaza amplificarea globala (prin intermediul circuitului R21-C5) si realizeaza o usoara corectie in frecventa (R23-C6).

Stabilitatea amplificatorului este asigurata de corectia de frecventa amintita mai sus si de circuitele de corectie a fazei (filtrul Boucherot, realizat cu C9-R34 si grupul R35-L1).

Tranzistorul T7 este conectat īntr-o schema de superdioda cu rolul de a regla curentul de repaus a finalilor (cu ajutorul potentiometrului semireglabil SR1). T7 se poate fixa pe radiatorul finalilor, pentru a asigura compensarea termica (prin scaderea rezistentei inverse emitor-colector la cresterea temperaturii se obtine prevenirea ambalarii termice a tranzistoarelor finale).

Nota

Pentru a preveni distorsiunile datorate limitarii, am evitat includerea protectiei īmpotriva suprasarcinii. Īnseriati cu incinta acustica o siguranta fuzibila de cātiva amperi. De asemenea, puteti sa achizitionati o "Protectie pentru incinta acustica", care protejeaza incinta acustica īmpotriva curentului continuu si realizeaza cuplarea cu īntārziere.
