CIL - Seminar

tehnica mecanica


CIL - Seminarul 6

P1

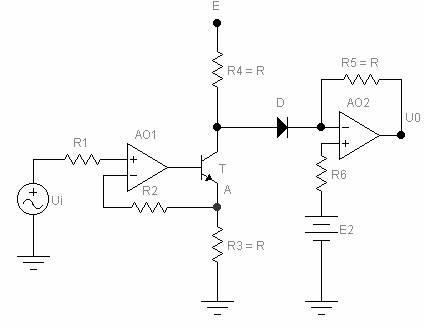

Se cere u0(ui)




ui este aplicat la bornele unui convertor tensiune-curent.


Simplificam schema, scurtcircuitand rezistentele R1, R2 si R6, care se afla inseriate pe intrarile unor AO.



Ambele amplificatoare au reactie negativa: AO2 prin R5, iar AO1 prin jonctiunea BE a tranzistorului (pentru o bucla pe borna +, apoi o jonc 23223q169x tiune BC, avem deasemenea reactie negativa, deoarece jonctiunea BC schimba semnul.)

VA = uI

Pentru inceput presupunem ca tranzistorul se afla in conductie, si atunci

IC(ui) = VA/ R3= ui / R   (RAN)


Echivalam Thevenin partea din stanga a schemei:

uech = E - R4 Ic(ui)

Rech = R4

Pentru Ic(ui)<0 (conditie matematica) => ui < 0 , avem T blocat


Din punct de vedere fizic: ui < 0 => Ic(ui) = 0 => uE = E.

Avem E = (R3 + R4 )Ic + uCE

Conditia (matematica) de saturare este: uCE 0 => E (R3 + R4 )Ic(ui)

IcSAT = E / (R3 + R4) = E/2R

Conditia fizica: pentru ui > E/2 => Ic(ui)sat = E/2R si uech = E/2.

Deci:

Amplificatorul are reactie negativa, deci pe catodul diodei avem E2 .

Conditia de deschidere a diodei este uE UD + E2 si in acest caz avem:

Pentru uE UD + E2   avem dioda blocata si u0=E2


P2

Echivaland Thevenin (R1, R2, T1, AO1) la fel ca la problema precedenta, vom obtine:







AO2 are bucla de reactie negativa =>   VA=uE

Presupunem T2 in conductie =>

Ic2(ui) 0 este conditia matematica de blocare a trazistorului T2 => u0 = 0

Ic2(ui) Icsat =Vcc/(R3 + R4) conditia matematica de saturare a tranzistorului T2 => u0= Vcc/2

In RAN u0= R4Ic2(ui)



P3

ui > 0 => D deschisa   =>

ui < 0 => D blocata   => u01 = -E


Presupunand ca T1 se afla in RAN, avem

T1 se blocheaza cand u01 - UBE + E2


Presupunand ca T2 functioneaza in RAN, avem

T2 ramane in RAN si cand se blocheaza T1 (deoarece este polarizat in curent). u0 - 0 = R8 Ic2 => u0 = R8 Ic2

Se continua discutia in functie de Ic2.
