Frana de serviciu
1.Descriere
Banda de franare este montata orizontal pe placa de sus a motorului . Cuplul de franare in mersul in sus este doar o treime a cuplului de franare la mersul in jos . Cu escalatorul in functiune frana este deschisa . Ea este actionata in cadrul unei opriri de urgenta cand contactii de siguranta sunt actionati , ca ş 737c29h ;i in cazul unei intreruperi a alimentarii cu energie electrica . Frana este actionata electric cu un solenoid care actioneaza arcul parghiei .

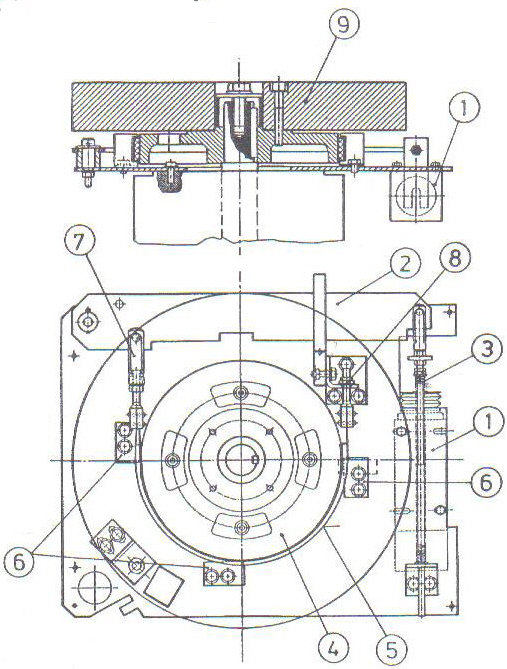

1.Solenoid
2.Parghie franare
3.Arc comprimare
4.Disc franare
5.Banda franare
6.Coltare opritoare
7.Clevis cu clama arc
8.Piulita speciala
9.Centrifuga
2.Mod de functionare .
Solenoidul (1) impinge parghia franei (2) contra arcului de comprimare (3) in directia opritorului (10) si banda franei (5) este ridicata de pe discul de franare (4) . Eliberarea franei este monitorizata de un contact amplasat in solenoid . Distanta de franare poate fi ajustata prin modificarea tensionarii arcului .
3.Intretinere .
Verificarea distantei de miscare a parghiei de franare la oprire .
Cu frana eliberata distanta dintre parghia franei (2) si opritor (10) trebuie sa masoare 2+0,5mm . Pentru o reglare optima , distanta la parghia de franare trebuie sa masoare 11mm minim – 14mm maxim , masurata la opritor (10) cand frana este actionata . Cand banda de franare este uzata , distanta de miscare a parghiei (2) creste . Daca distanta maxima de miscare de 17mm este atinsa sau depasita se fac urmatoarele reglaje :
Se largeste arcul clemei furcii si se scoate boltul ei .Se roteste furca pana cand distanta la opritor masoara minim 11mm-maxim 14mm .Se reasambleaza siguranta si clema arc .

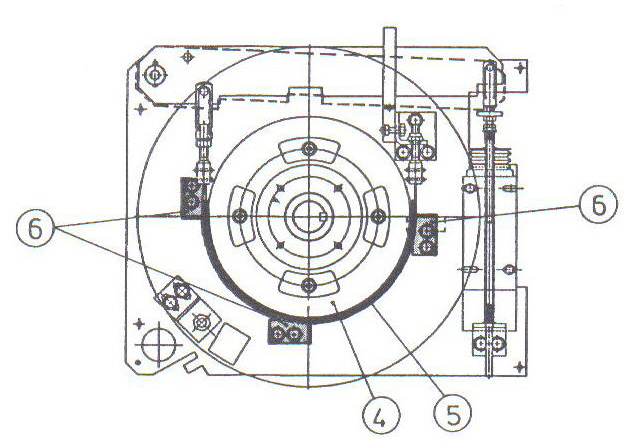

Verificarea benzii de franare
Cu frana neactionata banda de franare (5) trebuie sa se
ridice de pe discul de franare (4) si sa se opreasca in cele
trei opritoare reglabile laterale (6)
Cand ferodoul s-a uzat distanta dintre banda de franare (5) si opritoare (6) creste . Banda franei se largeste pe o parte , de aceea pe partea cealalta sta aproape de discul de franare (4)
4.Reglare .
Se dezansambleaza volanta . Se reajusteaza opritoarele in ordinea (6-1)-(6-2)-(6-3) . Cu frana actionata se ajusteaza opritorul (6-1) astfel in cat distanta dintre opritor si banda de franare sa masoare mai putin de 1mm . Se declanseaza frana . Banda de franare pivoteaza in exterior spre stop si este impinsa catre opritorul (6-2) din cauza distantei de miscare ramasa . Urmeaza aceeasi procedura pentru opritoarele (6-2) si (6-3) . Spatiul dintre banda de franare (5) si discul de franare (4) nu este nevoie sa fie uniforma , dar cu toate acestea banda de franare nu trebuie sa atinga discul de franare in nici un punct.
Verificarea ferodoului .
Ferodoul de pe banda de franare trebuie sa fie de cel putin 1,5mm in grosime .In cazul in care grosimea ferodoului este mai mica de 1,5mm banda de franare trebuie sa fie inlocuita
Verificarea distantei de franare
Distanta de franare pentru escalatoarele ne incarcate si pentru cele care coboara incarcate distantele de franare trebuie sa fie conform normelor europene EN115
|
