GENERATORUL SINCRON CARE FUNCTIONEAZA PE RETEA PROPRIE

Caracteristica de functionare in gol se ridica incepand cu valoarea minima a curentului de excitatie, majorand-o pana la valoarea corespunzatoare tensiunii la bornele generatorului, 1,2U_n, obtinand ramura crescatoare a caracteristicii. Dupa atingerea acestei valori a tensiunii se comanda descresterea valorii curentului de excitatie pana la valoarea minima, obtinandu-se ramura descrescatoare a caracteristicii. Pentru punctul initial si final se masoara tensiunea remanenta, U_rem, pentru care I_ex=0 dar generatorul este antrenat la turatia nominala.

Caracteristicile externe se realizeaza mentinand fixa valoarea curentului de excitatie si modificand simetric pentru cele trei faze, valoarea impedantei trifazate de sarcina. Se vor alege, succesiv, o impedanta cu caracter rezistiv (=1) si una cu character inductive (=0 sau 0.8). Caracteristicile vor fi reprezentate in acelasi sistem de coordinate.

Pentru fiecare tip de sarcina, pentru incarcarea nominala, se calculeaza caderea de tensiune fata de functionarea in gol:

3. Caracteristicile de reglaj se realizeaza impunand mentinerea tensiunii la bornele generatorului la o valoare constanta. Se regleaza impedantele de sarcina similar procedurii folosite la caracteristicile externe. Pentru fiecare curent de sarcina se regleaza curentul din excitatia generatorului astfel incat valoarea tensiunii la borne sa ramana constanta. Caracteristicile vor fi reprezentate in acelasi sistem de coordinate.

Concluzii:

Functionarea generatorului pe retea proprie reprezinta situatia in care generatorul are la borne o retea rastransa de consumatori.

Generatorul impune pentru reteaua respectiva parametrii tensiunii.(valoarea efectiva respectiv frecventa).

In acest regim de functionare generatorul debiteaza impreuna cu alte generatoare in paralel pe o retea de mare putere.

Pentru a putea face cuplarea la retea a generatorului, fara socuri de curent trebuie indeplinite cateva conditii:

generatorul sa aiba la iesire tensiuni egale cu tensiunile retelei trifazate;

frecventa tensiunii de iesire trebuie sa fie exact aceiasi cu frecventa retelei

sa fie aceiasi succesiune a fazelor la generator si la retea.

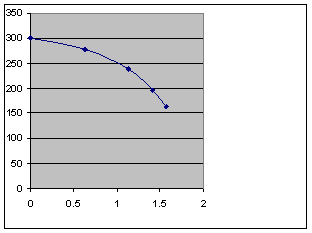

Grafice: Caracteristicile externe

U=f(i)    Iex = cst =0.79

Pentru R:

Pentru L:

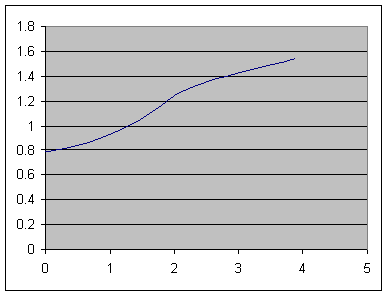

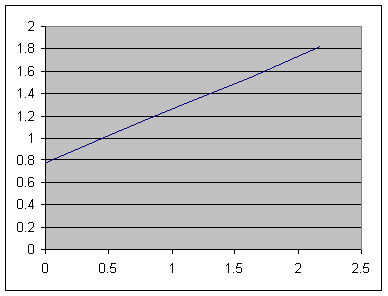

Caracteristicile de reglaj:

Iex = f(I) [entru U=cst

Pentru R:

Pentru L:
