Regulator al instalatiei de īncalzire





Cuprins:    A: Instalare (electrician)

B: Punere īn functiune (specialist)

C: Operare (utilizator)

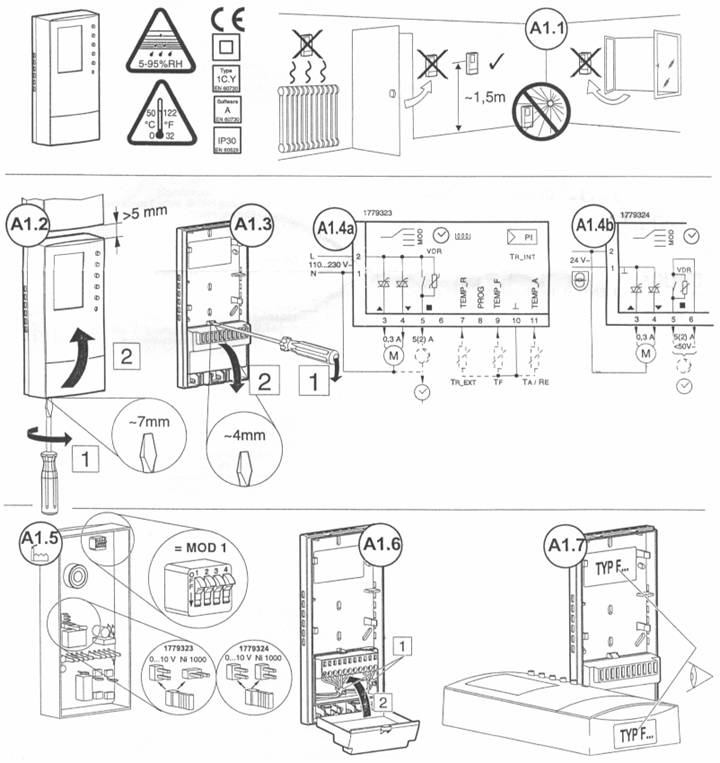

A: Instructiuni de instalare (de catre electrician)

Regulator al temperaturii de tur (PI) pentru instalatia de īncalzire prin calorifere sau prin pardoseala, cu sau fara adaptare la temperatura exterioara, cu sau fara adaptare la temperatura camerei. Regulatorul controleaza o armatura de reglare īn 3 trepte/puncte si eventual o pompa de circulatie. Aparatul este adecvat pentru medii obisnuite.




















apoi īnchideti aparatul





















Ne rezervam dreptul de a efectua modificari de constructie si dotari īn interesul progresului tehnic.


B: Punerea īn functiune (de catre specialist)


Alegerea limbii:

D = germana

F = franceza

E = engleza

I = italiana

SP = spaniola

CS = ceha

1-7 pentru:

1 = luni .... 7 = duminica

confirmarea si memorarea   limbii s electate


B3: Reglarea ceasului


La prima instalarea sau dupa o lunga pana de curent trebuie reglate data si ora exacta:




confirmare



reglarea minutelor si





confirmare




reglarea datei si




confirmare






B4: Reglarea parametrilor cu modul SERVice


(Functionare automata : afisajul valorii reale a temperaturii camerei 20,3 C, nivel de temperatura 2)


Lista de parametri cu reglajele din fabricatie:

P01:000   ___ Limba: 0 = germana, 1 = franceza, 2 = engleza, 3 = italiana, 4 = spanoila, 5 = ceha, 6 = 1...7

P02:000   ___ Tip senzor de camera: 0 = NTC (intern), 1=Ni1000 (ext)

P03:000   ___ Influenta peretelui NTC (-60...+60 = 6 K)

P04:000   ___ Influenta peretelui Ni1000 (-60...+60 = 6 K)

P05:000   ___ Activarea temperaturii camerei (MOD 1)

P06:000   ___ Masurarea temperaturii exterioare (MOD1) cu (0 = Ni1000

P07:000   ___ Atenuarea temperaturii externe (MOD1)

P08:000   ___ Functia intrare PROG: vezi tabelul din dreapta

P09:000   ___ Actiune intrare PROG (0 = activ īnchis, 1 = activ deschis)

P10:000   ___ Protectie īmpotriva īnghetului (0 = activ, 1 = inactiv)

P11:001   ___ Program anual (0 = activ, 1 = inactiv)

P12:010   ___ Comutare vara-iarna luna octombrie (001...012)

P13:003   ___ Comutare iarna-vara luna martie (001...012)

P14:000   ___ Functia releu (0 = pompa, 1 = ceas pilot)

P15:000   ___ Protectie īmpotriva blocarii supapei si pompei

P16:120   ___ Oprirea pompei de circulatie īn max. 120 de

P17:008   ___ Limita minima 8 C a intervalului de reglare a

P18:035   ___ Limita maxima 35 C a intervalului de reglare a valorii de referinta a temperaturii Tmax (010...038 / 1)

P19:014   ___ Curba de temperatura S = 1,4 (000...050/0.1)

P20:120   ___ Timp de functionare a supapei 120 secunde (030...300 / 5)

P21:040   ___ Banda proportionala 40 K a regulatorului PI (010...100 / 1)

P22:240   ___ Durata reglarii regulatorului PI 240 sec. (010...990/10)

P23:000   ___ Limita minima a temperaturii de tur: 0 C (MOD 1: 000...100 / 5)

P24:075   ___ Limita maxima a temperaturii de tur: 75 C

P25:00y   ___ Afisaj MOD (pozitie comutator: 1,2 ..; A1.5 si B4.2f)

P26:-16 (de ex.) afisaj valoare temp. exterioara -16 C

C)

P27:066   (de ex.) afisaj valoare reala a temperaturii de tur 66 C

C)

P28:069   (de ex.) afisaj valoare de referinta a temperaturii de tur 69 C

C)

P29:000   Contact releu contor al orelor de functionare, unitate de masura 10 ore. Fara posibilitate de stergere


Val. param.

Functia intrarii comutatorului

Afisaj la contact activ

P08:000

Sesizor absenta, ext. ceas


P08:001

Sesizor prezenta


P08:002

Contact fereastra


P08:003

Telefon


P08:004

Contact defectiuni


P08:005

Comutator cheie


  P30:00x   Versiunea software

Curba de temperatura Functia intrare PROG

Panta curbei de temperatura: Un contact activ īntrerupe īn

0,6 pentru īncalzire prin pardoseala


B: Punerea īn functiune (de catre specialist, continuare)

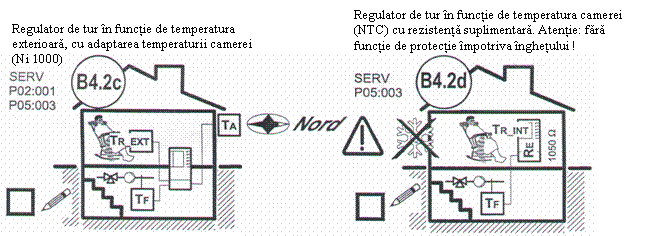

B4: Stabilirea parametrilor cu modul SERVice (continuare)















































Īn locul senzorului de temperatura externa se poate

folosi un semnal activ (0 ... 10 volti). Īn acest caz

trebuie comutat Jumper-ul (vezi foto dreapta), cāt si

SERV

P06:001


C: Operare (utilizator) (Instructiuni de operare detaliate: nr. art. 7 000 914)

Regulatorul instalatiei de īncalzire 1779323 resp. 1779324 este un regulator compact cu adaptare la temperatura exterioara sau la temperatura camerei cu posibilitate de comutare pentru reglarea temperaturii camerei si a temperaturii de tur. Īn modul de functionare automata, prin actionarea comutatorului (program saptamānal) regulatorul scade temperatura pe timpul noptii (temperatura redusa - nivelul 1), trece īn timpul zilei la temperatura normala (nivelul 2 de temperatura) si mareste temperatura īn timpul serii (temperatura confortabila - nivelul 3).

Regulatorul este adecvat pentru toate tipurile de cladiri. Aparatul este dotat cu un comutator automat iarna/vara (īncalzire/ lipsa īncalzire). La montajul īn īncapere, aparatul poate fi folosit si ca telecomanda pentru reglarea temperaturii camerei.

Toate informatiile de mai jos se refera numai la modul de functionare automat 1

C1: Reglarea orei exacte si a datei

m MODE afisarea orei

m ENTER   reglarea orei

m m - modificarea valorii care lumineaza intermitent si

m ENTER   confirmare si trecere la urmatoarea valoare

C2:Modificarea temporara a temperaturii



(pāna la urmatorul punct de comutare)

m m - modificarea temporara a temperaturii (īntoarcere automata la afisajul valorii reale a temperaturii īn 10 secunde)

m MODE (īntreruperea procesului de modificare a temperaturii)

(functia party pe perioada limitata sau nelimitata sau standby oprit)


m

m m - modificarea temperaturii

(modificarea individuala a celor 3 nivele de temperatura ale programului saptamānal)

m ENTER   tineti apasata tasta minimum 4 secunde

m m - mariti sau micsorati temperatura nivelului respectiv

m ENTER   confirmare si trecere la urmatorul nivel

m MODE īntoarcere la modul de functionare automata conform programului saptamānal


de la 06:00h: 20 C de la 15:00h: 21 C de la 22:00h: 17 C

Vineri

de la 06:00h: 20 C de la 15:00h: 21 C de la 22:30h: 17 C

Sāmbata

de la 07:00h: 20 C de la 15:00h: 21 C de la 23:00h: 17 C

Duminica

de la 07:00h: 20 C de la 15:00h: 21 C de la 22:00h: 17 C


  Reglajul din fabricatie al nivelelor de temperatura T0 - T3:

Mentiuni privind programul saptamānal:

O comanda poate fi valabila īn fiecare zi (1-7) sau numai īntr-o anumita zi (luni, marti, etc.).

Daca o comanda este valabila īntr-o zi anume (luni, marti, etc.), īn acea zi nu este valabila comanda zilnica (1-7).

Daca memoria aparatului este plina, acest lucru este indicat prin "End".

De luni pāna joi

Nivel de temperatura (0-3)   C, ziua din saptamāna (prescurtare),

val. reala, dreapta: val. de referinta), ora sau data Protectie īmp. īnghetului - activa

m MODE   Afisarea orei si a zilei

ESC Selectarea functiei: reglarea ceasului sau īntreruperea functiei

m Marirea temporara a temperaturii afisate sau marirea valorii afisate intermitent

m - Micsorarea temporara a temperaturii afisate sau micsorarea valorii afisate intermitent

m ENTER Afisarea valorii de referinta a temperaturii, confirmarea si memorarea valorii afisate

m        Modul de functionare manuala sau stergerea comenzii

CLR
