INSTRUCTIUNI DE INTRETINERE PENTRU MINICENTRALA MURALA IN CONDENSATIE TIP CGB35/ 50

tehnica mecanica




INSTRUCTIUNI DE INTRETINERE

PENTRU MINICENTRALA MURALA IN CONDENSATIE TIP CGB35/ 50








Index...........................pagina


Instructiuni de siguranta.............. 12312r1717m .......... ..... ...... ....................

Pasi de intretinere.......... ..... ...... .......... ..... ...... ............

Lista de regulatoare necesare.......... ..... ...... .........................

Pasii care trebuie sa fie urmati si raportul de intretinere................



Modalitati de intretinere inovative



Modalitatea de intretinere 1 Modalitatea de intretinere 2


INSTRUCTIUNI DE SIGURANTA



Urmatoarele simboluri sunt utilizate in acest document pentru a evidentia informatii esentiale si avertismente. Aceste informatii se refera la siguranta personalului si la utilizare in siguranta a echipamentului.




    Instructiunile de siguranta trebuie sa fie strict urmarite pentru a se preveni riscul punerii in pericol, ranirea personalului sau crearea de daune echipamentului.

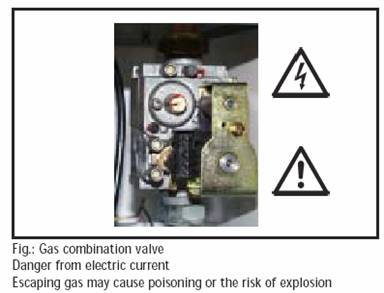

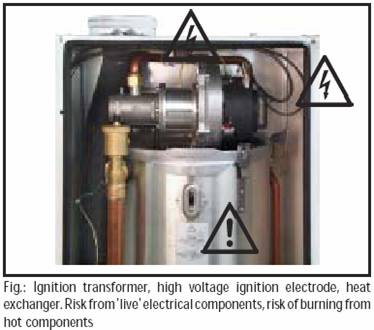

Pericol de componente electrice active.

NB: Inchideti intrerupatorului principal ON/OFF inainte de a inlocui orice componenta.

Niciodata sa nu sa atingeti contactele elecrice cand intrerupatorul principal ON/OFF este deschis. Altfel riscati o ranire sau un soc electric mortal.

Tensiunea va fi prezenta la capetele terminale cand intrerupatorul principal este inchis.

NB indica instructiunile tehnice ce trebuie sa fie respectate pentru a preveni pierderile de material si defectiunile de la cazan.


Note generale :

Munca de intretinere trebuie sa fie facuta de catre un contractant calificat.

Intretinerea obisnuita si folosirea exclusiva a

componentelor originale Wolf ce trebuie inlocuite sunt conditii preliminare necesare



pentru o functionare fara probleme si pentru o perioada de utilizare indelungata. De aceea va recomandam sa va faceti un contract de intretinere cu un contractant local de incalzire.

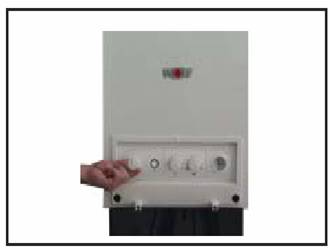

Rabatati capacul frontal. Opriti functionarea cazanului in condensatie de la comutatorul pornit/oprit.













Contactele principale sunt inca active chiar si atunci cand comutatorul pornit/oprit este pe pozitia oprit.

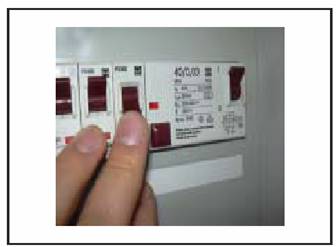

Deconectati sistemul de la sursa de curent.

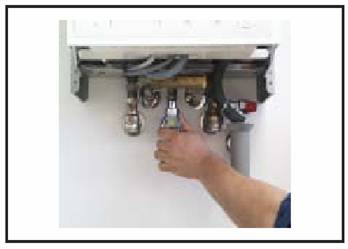

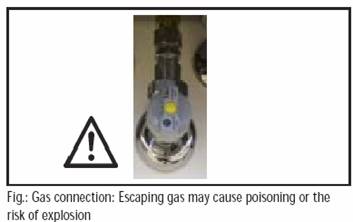

Inchideti robinetul de gaz.

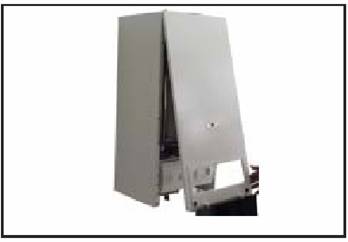

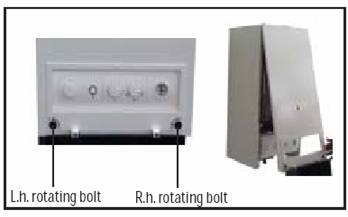

Deschideti capacul desuruband suruburile din stanga si din dreapta. Desfaceti partea de jos a capacului si dezasamblati-l din partea de sus.



























PASII DE INTRETINERE

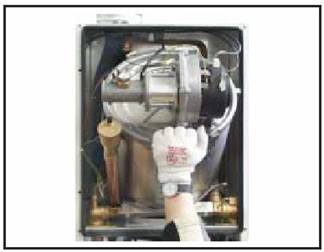

Pericol de ardere.

Unele componente pot fi fierbinti. Lasati-le sa se raceasca aproximativ ora sau purtati manusi de protectie.

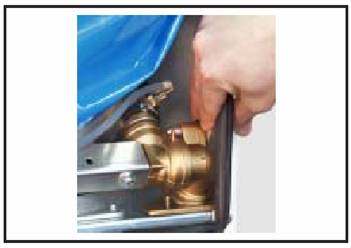

Deschideti robinetul de alimentare cu gaz si scoateti garnitura.de etansare.

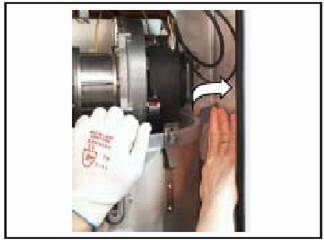

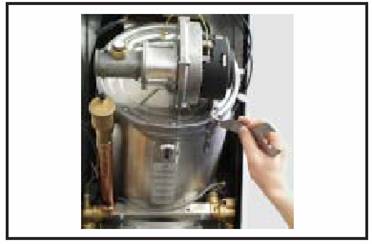

Eliberati arcul de fixare al schimbatorului de caldura.

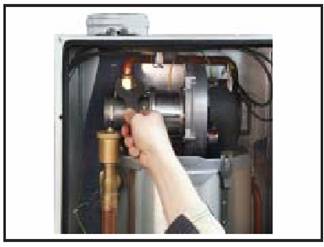

Rotiti schimbatorul de caldura in pozitia de intretinere 1

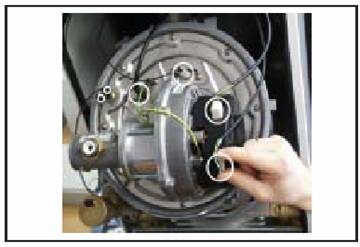

Scoateti cablul electric (6x).












Deschideti surubul de fixare.

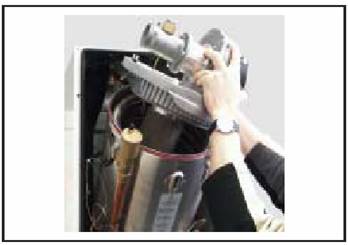

Trageti in sus arzatorul.

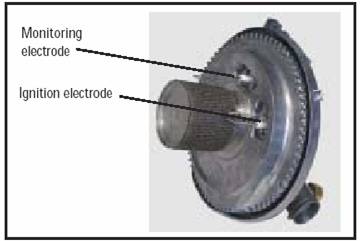

Verificati arzatorul. Inlocuiti electrodul de ionizare. Verificati, si inlocuiti daca este nevoie electrodul de aprindere.

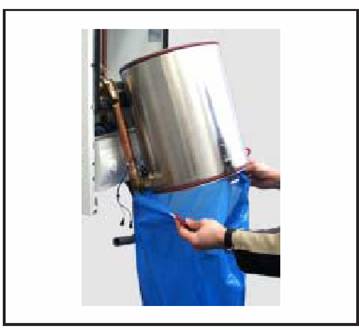

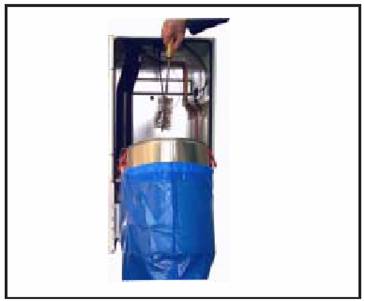

Trageti sacul peste schimbatorul de caldura.










Eliberati suportul de prindere si rotiri schimbatorul de caldura in pozitia de intretinere 2.

Bagati schimbatorul de caldura in sac.












Trageti clama.

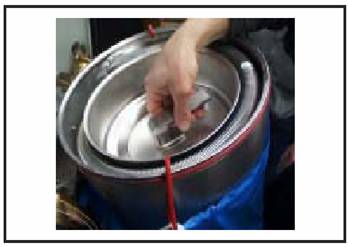

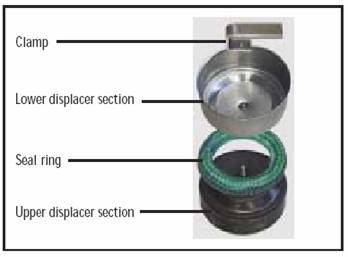

Scoateti compentele, una cate una.















Curatati schimbatorul cu o perie.

Verificati starea cosului de fum

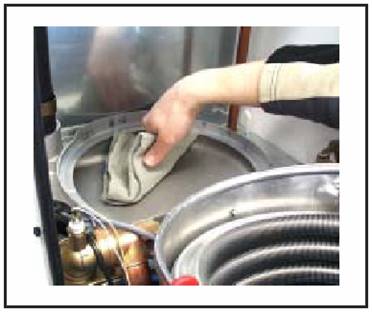

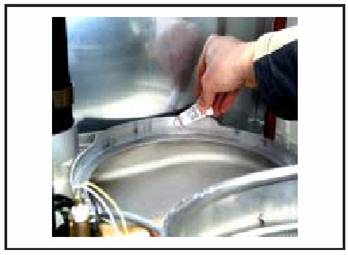

Curatati panoul de condens.










Scoateti sacul.

Inlocuiti garniturile de etansare din partea de sus si de jos ale schimbatorului de caldura.

    Niciodata nu largiti garniturile.

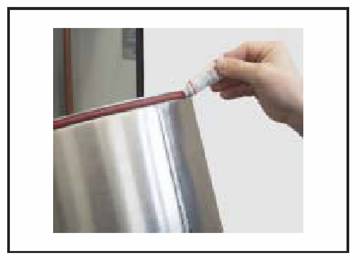

Ungeti garniturile de etansare de sus si de jos cu silicon.















Ungeti locasurile schimbatorului de caldura.















Asamblare

Rotiti schimbatorul de caldura in pozitia 1, introduceti arzatorul si-l amplasati in spatele arcului de retinere.

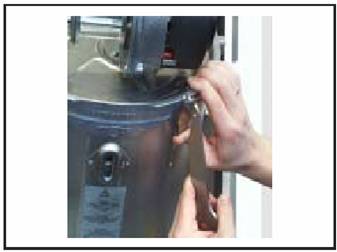

Pozitionati arcul de retinere din fata cu o cheie, pe pozitia sa.











Inclinati schimbatorul de caldura (in fata) pentru a-l readuce in poztia de intretinere 2.

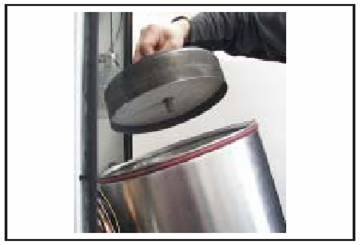

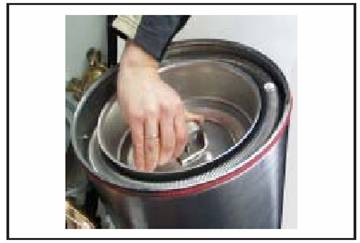

Introduceti capacul de sus pana cand va intra in arzator.

Inlocuiti inelul de etansare din capacul de jos.









Trageti clapa capacului.

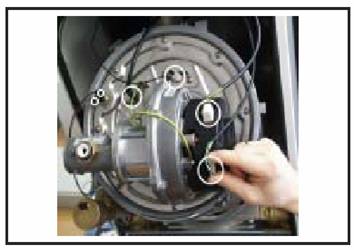

Rotiti schimbatorul de caldura pentru a-l readuce in pozitia de intretinere 1 si legati cablurile (6X).

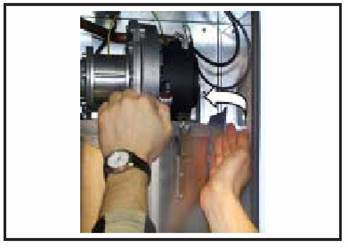

Eliberati sistemul de retinere si rotiti schimbatorul de caldura inapoi in cazan.

Verificati garnitura de jos a schimbatorului de caldura.










Readuceti inelul de fixare la pozitia lui initiala.

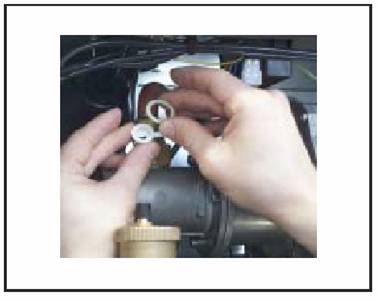

Instalati detectorul de gaz si garnitura de etansare.
















CGB - 35


Tipul de combustibil

Culoarea

Diametru

H

Galben


P

Verde




CGB - 35


Tipul de combustibil

Culoarea

Diametru

H

Galben


P

Verde




Verificati tirajul cosului de fum.

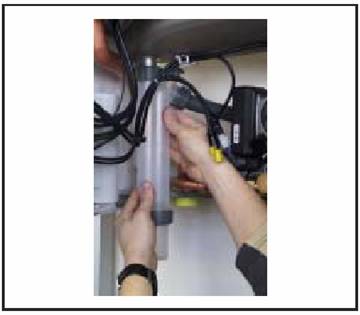

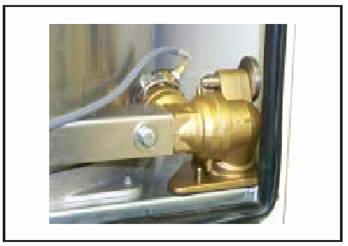

Verificarea sifonului.

Daca este nevoie, curatati-l si reumpleti-l.

Verificati pentru etansare, in scopul prevenirii scaparilor de gaze.

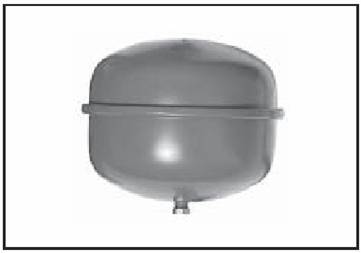

Daca observati o pierdere de apa, verificati presiunea de intrare a vasului de expansiune, si mariti-o daca este nevoie la 0.75 bar. Circuitul de incalzire trebuie sa aiba presiunea zero.

Apoi umpleti instalatia.










Completare

Verificati sa nu existe scapari de gaze in instalatia de gaz si sa nu existe pierderi de apa in sistem.


Montati carcasa.


Testare

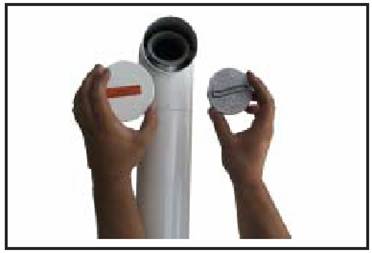

Efectuarea testului de ventilare

Verificati LAF pentru buna functionare, in conditiile in care CO > 0.2 ;

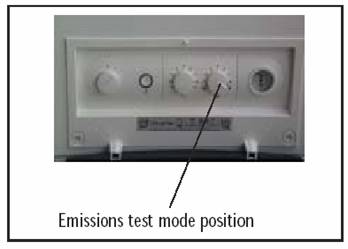

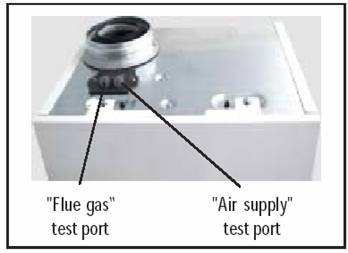

Efectuarea testului gazelor de ardere


La testul de emisie de gaze, introduceti valorile

obtinute intr-un raport de intretinere.

Potriviti valoarea CO2 daca este necesar

(vedeti intructiunile de verificare).

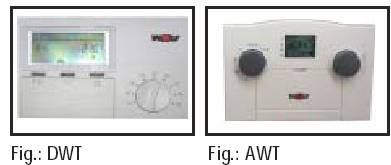

LISTA DE PROGRAMATOARE NECESARE



Verificarea accesoriilor de control

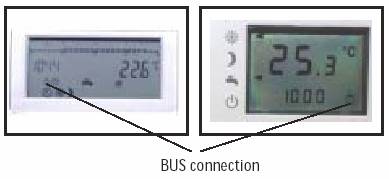

Afisajul trebuie sa arate conexiunuea BUS
