Manual de intretinere Sistem ATC IMBARCAT

tehnica mecanica


Manual de intretinere

Sistem ATC IMBARCAT


Metroul Bucuresti, BM21 si BM2









Rezumat

Acest manual descrie procedurile de intretinere a sistemului ATC Imbarcat, dezvoltat pentru Metroul Bucuresti.

Solicitare

Acest document va fi utilizat de catre personalul autorizat de mentenata si intretinere. Personalul va fi instruit special asupra sistemului ATC Imbarcat si trebuie sa aiba cunostinte tehnice in domeniul electronicii, precum si al legaturii dintre mecanica si electronica. Acest document se va citi impreuna cu referintele din capitolul 11.

Cuprins

Terminologie si abrevieri.......... ..... ...... .......... ..... ...... .......... ..... ...... ...................

Introducere.......... ..... ...... .......... ..... ...... .......... ..... ...... .......... ..... ...... ........

Scop.......... ..... ...... .......... ..... ...... .......... ..... ...... .......... ..... ...... ...............

Cunostintele personalului

Reguli legate de protectia ESD.......... ..... ...... .......... ..... ...... .......... ..... ...... ...

Simboluri.......... ..... ...... .......... ..... ...... .......... ..... ...... .......... ..... ...... .........

Avertismente.......... ..... ...... .......... ..... ...... .......... ..... ...... ..............................

Simboluri.......... ..... ...... .......... ..... ...... .......... ..... ...... .......... ..... ...... ....

Descrierea generala a sistemului ATC.......... ..... ...... .......... ..... ...... ..........................

Configuratia trenului.......... ..... ...... .......... ..... ...... .......... ..... ...... ........................

Configuratia ATC.......... ..... ...... .......... ..... ...... .......... ..... ...... ...........................

Configuratia ATC HW pentru seriile BM2 si BM21

Instructiuni de siguranta.......... ..... ...... .......... ..... ...... .......... ..... ...... ..................

Siguranta personalului.......... ..... ...... .......... ..... ...... .......... ..... ...... .....................

Alte instructiuni de siguranta.......... ..... ...... .......... ..... ...... .......... ..... ...... ............

Siguranta operationala.......... ..... ...... .......... ..... ...... .......... ..... ...... .....................

Intretinere preventiva.......... ..... ...... .......... ..... ...... .......... ..... ...... ......................

Inspectarea vizuala.......... ..... ...... .......... ..... ...... .......... ..... ...... ..........................

Curatirea unitatilor.......... ..... ...... .......... ..... ...... .......... ..... ...... ..........................

Curatirea unitatilor conectate MVB

Curatirea antenei baliza.......... ..... ...... .......... ..... ...... .......... ..... ...... ..............

Curatirea bobinelor receptoare.......... ..... ...... .......... ..... ...... .......... ..... ...... ...

Intretinerea MFSD.......... ..... ...... .......... ..... ...... .......... ..... ...... .........................

Verificarea pozitiei antenei baliza (Antena ATO).......... ..... ...... .......... ..... ...... .............

Conditii de masurare.......... ..... ...... .......... ..... ...... .......... ..... ...... ..................

Verificarea pozitiei antenei Gray pentru seriile BM2

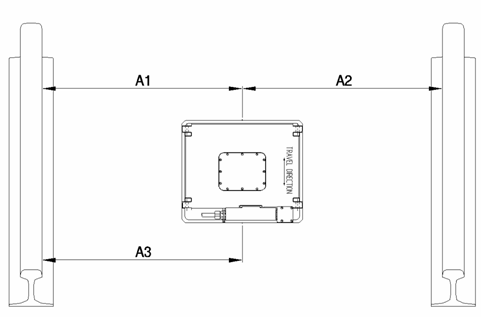

Verificarea pozitiei cutiei antenei pentru seriile BM21.......... ..... ...... .......... ..... ...... .

Verificarea intensitatii campului magnetic pentru antena baliza.......... ..... ...... .........................

Verificare pozitiei pentru antena baliza (Antena ATP)

Conditii de masurare

Verificarea pozitiei.......... ..... ...... .......... ..... ...... .......... ..... ...... .....................

Intretinerea tahimetroului

Ajustarea parametrilor in functie de dimensiunea rotii

Verificarea (brake output).......... ..... ...... .......... ..... ...... .......... ..... ...... ...............

Verificarea iesirilor VDX

Mentenanta corectiva.......... ..... ...... .......... ..... ...... .......... ..... ...... ......................

Generalitati.......... ..... ...... .......... ..... ...... .......... ..... ...... .......... ..... ...... ......

Uneltele PC SW

Introducere in trasabilitatea defectelor

Erori de citire pentru MFSD.......... ..... ...... .......... ..... ...... .......... ..... ...... .......

Manevrearea defectelor interne in sistemul ATC

Coduri de erori MFSD pentru BM21

Indicatoare LED in fata COMC, BTIU, BTM siCTIU.......... ..... ...... ..............................

Indicatoare LED in fata VCULite ATO.......... ..... ...... .......... ..... ...... .....................

Trasabilitatea defectelor.......... ..... ...... .......... ..... ...... .......... ..... ...... ..................

Trasabilitatea defectelor in timpul efectuarii testarilor.......... ..... ...... .......... ..... ...... .......

Trasabilitatea defectelor in timpul functionarii trenului

Trasabilitatea unui defect temporar.......... ..... ...... .......... ..... ...... .......... ..... ...... ..

Detectia defectelor inainte ca lansarea sistemului ATC sa fie finalizata.......... ..... ...... .............

Sistemul ATC nu porneste.......... ..... ...... .......... ..... ...... .......... ..... ...... ..........

Sistemul ATC porneste, insa nu intra in modul YARD la activarea cabinei.......... ..... ...... .

Testele de frana nu sunt efectuate cand cabina este activata.......... ..... ...... .......................

Detectia defectelor cand lansarea sistemului ATC este finalizata

Descrierea codului de eroare MFSD numai pentru seriile BM21.......... ..... ...... ...............

Eroarea MVB.......... ..... ...... .......... ..... ...... .......... ..... ...... ............................

Defecte legate de ATO .......... ..... ...... .......... ..... ...... .......... ..... ...... ..................

Defecte ale unitatii ATO.......... ..... ...... .......... ..... ...... .......... ..... ...... .............

Defecte legate de aparitia unor informatii gresite ale trenului

Salvarea unui registru al defectelor la dezactivarea cabinei.......... ..... ...... ..............................

Inlocuirea unitatii ATC.......... ..... ...... .......... ..... ...... .......... ..... ...... .....................

Inlocuirea COMC, VCULite, CTIU, BTIU, VDX si SDU.......... ..... ...... ............................

Conectorii.......... ..... ...... .......... ..... ...... .......... ..... ...... .......... ..... ...... ...

Indepartarea unitatii.......... ..... ...... .......... ..... ...... .......... ..... ...... ....................

Montarea unei noi unitati.......... ..... ...... .......... ..... ...... .......... ..... ...... ............

Inlocuirea BTM.......... ..... ...... .......... ..... ...... .......... ..... ...... ..............................

Inlocuirea /corectarea MFSD.......... ..... ...... .......... ..... ...... .......... ..... ...... ..........

Inlocuirea intreguluiMFSD.......... ..... ...... .......... ..... ...... .......... ..... ...... ..........

Schimbarea sigurantelor.......... ..... ...... .......... ..... ...... .......... ..... ...... .............

Schimbarea lampilor.......... ..... ...... .......... ..... ...... .......... ..... ...... ...................

Inlocuirea antenei baliza.......... ..... ...... .......... ..... ...... .......... ..... ...... ..................

Inlocuirea antenei Gray.......... ..... ...... .......... ..... ...... .......... ..... ...... ...............

Inlocuirea cutiei antenei (CAU)

Inlocuirea bobinelor receptoare.......... ..... ...... .......... ..... ...... .......... ..... ...... .......

Inlocuirea tahimetrului.......... ..... ...... .......... ..... ...... .......... ..... ...... .....................

Inlocuirea cablurilor si conectorilor.......... ..... ...... .......... ..... ...... .......... ..... ...... ..

Manevrarea cablurilor intre BTIU si antena Gray.......... ..... ...... .......... ..... ...... .......

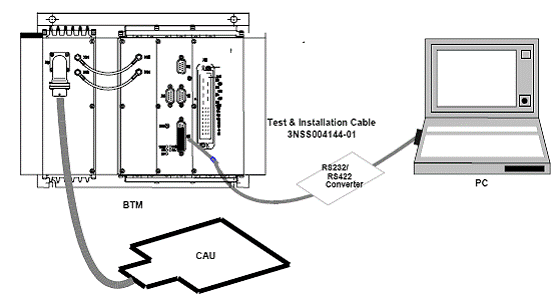

Manevrarea cablurilor intre BTM si CAU

Inlocuirea releelor.......... ..... ...... .......... ..... ...... .......... ..... ...... ...........................

Uneltele si echipamentul de testare.......... ..... ...... .......... ..... ...... .......... ..... ......

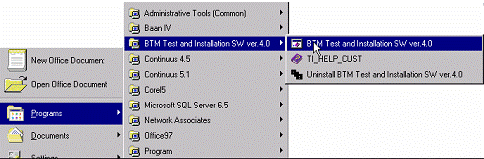

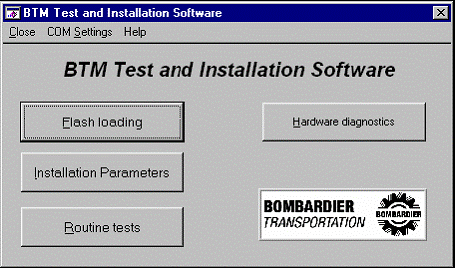

Initierea terminalului PC.......... ..... ...... .......... ..... ...... .......... ..... ...... ..................

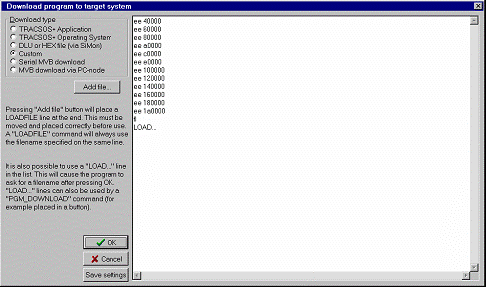

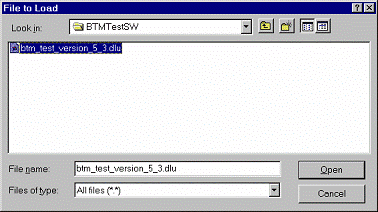

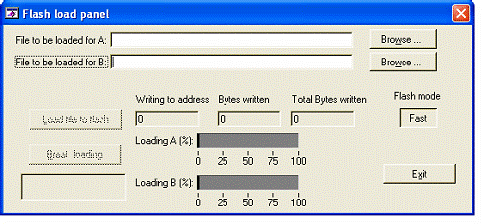

Download-area programului de control al aplicatiei(DLU)

Setarea parametrilor si verificararea.......... ..... ...... .......... ..... ...... .......... ..... ...... .

Setarea informatiilor trenului.......... ..... ...... .......... ..... ...... .......... ..... ...... .......

Setarea adresei blocului de siguranta(SDA)

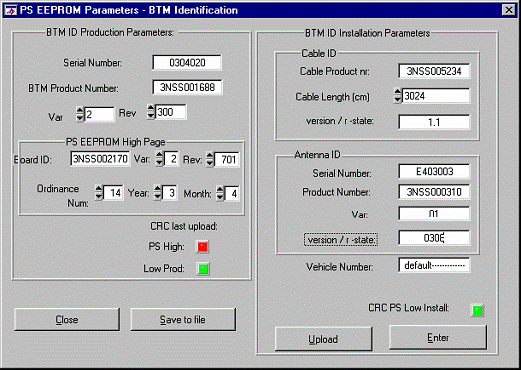

Setarea lungimii cablului pentru antena de baliza (pentru BTIU).......... ..... ...... .................

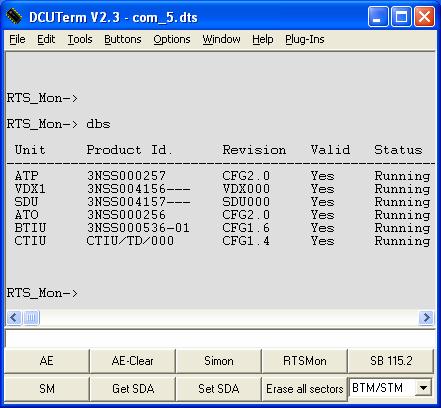

Product data si verificarea starii.......... ..... ...... .......... ..... ...... .......... ..... ...... .......

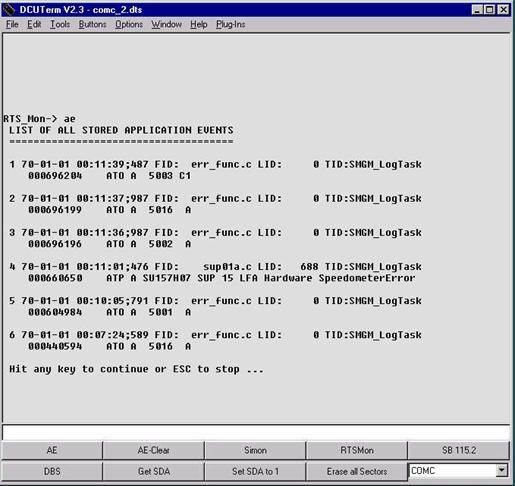

Verificarea jurnalelor evenimentelor.......... ..... ...... .......... ..... ...... .......... ..... ...... .

Salvarea informatiilor de la terminal.......... ..... ...... .......... ..... ...... .......... ..... ...... .

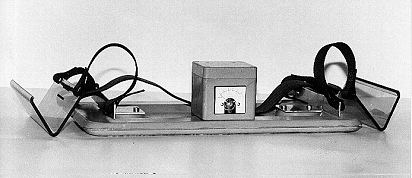

Aparat de masurare a intensitatii campului

Instructiuni pentru utilizator.......... ..... ...... .......... ..... ...... .......... ..... ...... .........

Unitatea de interconectare

Instructiuni pentru utilizator.......... ..... ...... .......... ..... ...... .......... ..... ...... .........

Teste .......... ..... ...... .......... ..... ...... .......... ..... ...... .......... ..... ...... .................

Precautii .......... ..... ...... .......... ..... ...... .......... ..... ...... .......... ..... ...... .........

Pornirea testelor (si activarea cabinei).......... ..... ...... .......... ..... ...... .............................

Pregatiri.......... ..... ...... .......... ..... ...... .......... ..... ...... .......... ..... ...... ......

Testarea pe secvente.......... ..... ...... .......... ..... ...... .......... ..... ...... ..................

Testulde functionare.......... ..... ...... .......... ..... ...... .......... ..... ...... ........................

Pregatire.......... ..... ...... .......... ..... ...... .......... ..... ...... .......... ..... ...... .....

Testul de functionare.......... ..... ...... .......... ..... ...... .......... ..... ...... ..................

Referinte.......... ..... ...... .......... ..... ...... .......... ..... ...... .......... ..... ...... ............



1. Terminologie si abrevieri

Terminologie

Acronim

Descriere

Activat


Regimul de la pupitrul din cabina se modifica din INACTIV in ACTIV

Jurnal eveniment

AE

Un anunt, in general un mesaj de eroare, care este stocat in jurnalul de erori al unitatii.

Frecventa audio

AF

Tipul de frecventa utilizat in circuitele de cale pentru detectia prezentei trenului si transmisiuni de date ATP catre tren.

Starea ATC


Unitatea ATC poate avea 4 stari diferite : Power off, Esuarea sistemului, Inactiv si activ

AUTO

AUTO

Mod de functionare in care sistemul ATO este utilizat la maxim.

Automatic Train Control

ATC

Sistemul cuprinde subsistemele ATP si ATO

Automatic Train Operation

ATO

Un sistem autoprotejat care opereaza trenul sub suprevegherea ATP in mod automat.

Automatic Train Protection

ATP

Un sistem autopreotejat care supravegheaza in mod continuu modul de functionare al trenului. Acesta are autoritatea de a actiona franele in vederea evitarii pericolelor.

Baliza


O unitate de transmisie montata in cale care foloseste o tehnologia transponderului magnetic. Principala functie este aceea de a transmite semnale (telegrame), catre trenul aflat in functiune.

Antena baliza


Antena montata langa sasiul vehiculului .Activeaza baliza si primeste telegramele de rapsuns. In prezentul sistem ATC, este utilizata de ATO. Antena baliza e de doua tipuri: Antena conectata cu BTIU in seriile BM2 si cutia antenei (CAU) conectata cu BTM in seriile BM21.

Interfata unitatii de transmisie a balizei.

BTIU

Controleaza antena Gray. Demoduleaza si digitalizeaza telegramele primite de la baliza si le trimite catrea ATP si ATO .Este utilizata numai in seriile BM2.

Modulul de transmisie a balizei

BTM

Controleaza Cutia antenei (CAU). Demoduleaza si digitalizeaza telegramele primite de la baliza si le trimite catre ATP si ATO. Este utilizata numai in seriile BM21

Cheia de activare a cabinei

(Llave de Gobierno)


Cheia utilizata de conducator pentru a activa o cabina , inclusiv ATC.

Viteza maxima


Viteza maxima permisa pe a anumita portiune de cale. ATP primeste informatii incontinuu prin circuitele de cale si supravegheaza ca viteaza sa nu fie depasita.

Navigatie


Trenul ruleaza fara sa fie influentat de franare.

Controllerul de comunicatii

COMC
COMC_ATP
COMC_TWCSim
 COMC_x

Un computer care gazduieste mai multe aplicatii

COMC_ATP gazduieste ATP SW
COMC_TWCSim gazduieste TWC Simulate SW
 COMC_x este utilizat pentru a adresa informatii catre COMC:s

Cutia antenei

CAU

CAU este o unitatea asemanatoare antenei baliza, conectata cu BTM. Este instalata numai in seriile BM21 .

Interfata unitatii de codare a circuitelor de cale.

CTIU

CTIU demoduleaza fluxul de biti proveniti de la semnalul AF receptionat din cale prin intermediul bobinelor receptoare, si decodeaza telegrama digitala. Aceasta este poi decodata si emisa catre ATP.

Dezactivat


Cand starea cabinei e schimbata din activ in inactiv.

Dispozitivul de adresare

DA

Utilizat pentru controlul mesajelor vehiculului.

DA este definit prin conectorul cablului X1 sau X3 (depinde de unitate) prin intermediul hardware (strapping). Adresele portului MVB sunt deviata fata de unitatea DA, care defineste o unitate cu o singura adresa de comunicatie.

Unitatea de downloadare

DLU

DLU este utilizat ca un pachet software, downloadabil intr-o unitate de computer. Contine mai multe aplicatii pentru unitatea in discutie. Aplicabil pentru COMC_x, CTIU, BTIU si BTM.

Compatibilitatea electromagnetica

EMC

Abilitatea unei unitati a sistemului de a functiona intr-un mediu electromagnetic.

Descarcari electrostatice

ESD


Franare de urgenta

EB

Aplicatie completa de franare; implicand deschiderea liniei de franaresi evacuarea presiunii de franare. Uutilizat de APT pentru interventie in situatii critice.

Fail-Safe

FS

Un principiu de proiectare in care orice aparitie a unei componente defecte sau defectiune a sistemului va determina intrarea sistemului intr-o stare de siguranta si bine-definita.

Antena Gray


Antena Gray este asemanatoare antenei baliza si este conectata cu BTIU. Este instalata numai in seriile BM2

Dioda electroluminiscenta

LED


Switch-ul principal


Un switch pentru comutarea pe pozitia ON si OFF a ATP si a altor aplicatii.

Ecran pentru afisarea distantei multifunctional

MFSD

Panoul de control ATC

Manual cu Cab Signal

MCS

Mod de operare utilizat in linie si pentru tranzitele de cale. Conducatorul ruleaza trenul sub stricta supraveghere a ATC.


MOBAD

ModeBaterie/Adresa unitatii - DCA 0030A, utilizata in unitatea VCU .

Vehicul multifunctional

MVB

Un bus serial utilizat pentru comunicatii intre unitatile ATC.

Memoria Non-Volatila

NVMEM

Memorie in interiorul unei unitati care stocheaza date (ex. SDA) chiar daca alimentarea electrica este OFF.

Viteza permisa


Viteza limita permite trenului sa porneasca fara avertizarea ATP si/sau interventia lui.

Personal Computer

PC


Personal Computer Memory Card International Association

PCMCIA


Marker pentru oprirea de precizie

PSM

Baliza contine informatii precise de orpire si este pozitionata precis.

Bobine receptoare

PUC

Antena este montata in fata primei osii in fiecare directie de mers. Detecteaza semnalele AF. Este utilizat in primul rand de sistemul ATP.

Dispozitiv de siguranta de adresare

SDA

SDA este utilizat pentru averifica daca DLU a fost downloadat in unitate.

Identitatea de siguranta

SID

Din motive de siguranta , fiecare unitate conectata cu MVB care emite sau receptioneaza date vitale primeste o identitate de siguranta. (SID). Aceasta pentru a asigura realizarea comunicatiei numai intre porturile MVB. SID pentru COMC_x, CTIU, BTIU si BTM este inclus in DLU care este downloadat in instalatiei. SDU siVDX primesc SID direct din fabrica.

Serviciu de franare

SB

Frana ajustabila folosita de conducatorul vehiculului si de ATO pentru a obtine o franare normala. ATP foloseste "Serviciul complet de franare" pentru a interveni in conditii critice.

Monitor simplu

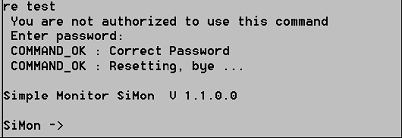

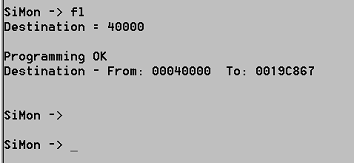

SiMon

SiMon, este un software pentru monitor care ofera , utilizat impreuna cu o unitate de computer de la un program terminal instalat pe un PC prin interfata seriala RS-232 interface. SiMon are ca functie principala downloadarea DLU. Are de asemenea o functionalitatea de baza in intretinerea la nivel scazut si corectarea unitatii.

Unitatea pentru viteza si distanta

SDU

Unitate vitala, ofera sistemului ATC informatii despre distanta si viteza, obtinute de la implusurile emise de tahimetru.

Distanta tinta


Distanta de la care se aplica viteza tinta.

Viteza tinta


Viteza maxima pe o sectiune parcursa de tren. De obicei mai mica decat viteza curenta.

Simulator de comunicare tren -cale

TWCSim

Simularea comunicatiei TWC si informatiile de intrare pentru ATO.

I/O Unitatea de digitale vitale

VDX

O unitate de I/O, utilizata pentru a efectua schimburi de date cu sistemele externe onboard ale trenului.

Yard


Mod de operare utilizat in zona yard, si in unele cazuri speciale in unele portiuni alea liniei principale unde nu sunt disponibile telegramele circuitelor de cale. Conducatorul trenului manevreaza trenul.. Numai vitezele maxime sunt supravegheata de ATP.

2. Introducere

2.1 Scop

Acest manual trateaza urmatoarele aspecte:

Sistemul ATC pentru Metroul Bucuresti - scurta descriere

Instructiuni de siguranta legate de intretinere

Intretinere preventiva, precum

q       Diagnosticare si inspectia mecanica

q       Curatare

Depanare, precum

q       Trasabilitatea defectelor

q       Inlocuirea unitatilor UTC

Nota: Defectele ATC pot fi externe echipamentului ATC (alte echipamente ale trenului). Actiunile de depanare sunt focalizate numai in aria echipamentului ATC.

Unelte pentru downloadare software, reglarea parametrilor, masuratori, etc.

Teste

2.2 Cunostintele personalului

Acest document va fi utilizat de catre personalul autorizat cu mentenata si intretinere instruit special asupra sistemului ATC Onboard pentru Metroul Bucuresti, acesta avand cunostinte tehnice in domeniul electronicii, precum si al legaturii dintre mecanica si electronica

2.2.1 Reguli legate de protectia ESD

Cand dispozitivele electronice sunt inlocuite, toate unitatile de precizie trebuiesc protejate Intregul personal trebuie instruit si informat de riscurile ce pot aparea in urma manipularii produselor sensibile la electricitatea electrostatica.

2.3 Simboluri

2.3.1 Avertismente

Nota!

In cazul nerespectarii intructiunilor, pot avea loc accidente soldate cu distrugerea echipamntului si/sau ranirea personalului.

2.3.2 Simboluri

Simboluri utilizate in cadrul acestui document:



Simbol

Descriere


Sugereaza personalului efectuarea unui control vizual

F

Implica realizarea unei actiuni din partea pesonalului

I

Sugereaza a activitatea de protectie




3. Descrierea generala a sistemului ATC

Liniile 1 si 3 din cadrul Metroului Bucuresti au la baza doua categorii diferite de trenuri : seriile BM2 si .Arhitecturile ATC pentru BM2 si BM21 sunt diferite.

In urmatoarele randuri va fi realizata o scurta descriere a celor doua tipuri arhitecturale. Descrierea unitatii ATC va fi facuta in randurile de mai jos.

Vezi procedurile pentru testul de instalare a trenurilor de tipul BM2 si BM21 la ref [9]. Vezi procedurile pentru testele de instalare ale trenurilor BM2 si BM21 la ref [9].

3.1 Configuratia trenului

Trenurile din seriile BM2 si BM21,Toate cele sase vagoane sunt "legate" intr-un singur grup iar trenul este intotdeauna configurat precum in figura urmatoare:

Mai multe detalii in ref[1].

Configuratia ATC

Trenurile BM2 si BM21 sunt formate din 6 vagoane care opereaza pe liniile 1,2 si 3 ale Metroului Bucuresti. Un sistem ATC este instalat pentru control intr-o directie in timp ce pe tren sunt montate doua sisteme ATC.

Configuratia ATC HW pentru seriile BM2 si BM21

Trenurile BM2 si BM21 au doua cabine destinate conducerii trenului (R1 ai R2). Fiecare cabina este utilata cu un sistem complet ATC . Toate unitatile hardware ATC utilizate pentru BM2 si BM21 sunt identice cu exceptia:

BTIU si antenna Gray utilizate in seriile BM2 sunt inlocuite cu BTM si cutia antenei (CAU) in seria BM21

ATO COMC utilizat in seriile BM2 este inlocuit cu ATO VCU-Lite in seriile BM21

Informatii detaliate legate de unitatile ATC in capitolul 3.2.2. "Descrierea unitatilor ATC"







Figura , HW configuratia seriilor de trenuri BM2/BM21

Echipamentul ATC este distribuit in cadrul trenului in conformitate cu figura urmatoare:

Figura , Distributia echipamentului ATC pentru seriile BM2/BM21


ATC Unit

Cabin

Position Number

VDX

R

EP10

SDU

R

EP11

BTIU (BM2 only)
BTM (BM21 only)

R

EP9

EB Relay (JRF Relay)

R

EP17

Zero Speed Relay (JRF Relay)

R

EP18

All Doors Closed Relay (JRF Relay)

R

EP23

CTIU

R-Driver cabin

EP5

Gateway (VCULite)

R-Driver cabin

EP6

MFSD

R-Driver cabin

Driver panel

ATP (COMC)

MP

EP8

ATO (COMC on BM2 only)
ATO (VCULite on BM21 only)

MP

EP9

TWCSIM (COMC)

MP

EP10


Table 0- , Position of ATC units on the train

Descrierea unitatilor ATC


VDX (Vital Digital I/O Unit), este utilizat pentru a transmite semnalele digitale dintre MVB su echipamantul extern).

SDU (Unitatea pentru viteza si distanta ) detecteaza si transmite mai departe pulsatiile produse de tahimetru. Aceasta informatie sta la baza calculului vitezei si distantei cerute.


VDX si SDU au acelasi aspect extern, insa in interior design-ul este diferit.

VDX si SDU


VCULite (Compact Vehicle Control Unit), este o unitate de computer, folosita pentru sistemul ATO numai in seriile BM21

ATO pentru seriile BM21


COMC (Controller de comunicatii), este o unitate de computer, folosita pentru ATP, ATO si TWCSim.

Nota:   COMC este utilizat pentru sistemul ATO numai in seriile BM2.

ATP, ATO si TWCSim


MFSD dedicate conducatorului de tren(cate un sistem in fiecare cabina)indica viteza in momentul current, viteza permisa, viteza tinta, distant ace trebuie parcursa, etc Prin apasarea butoanelor sistemului MFSD, conducatorul de tren poate interactiona cu sistemul ATC.

Este de retinut faptul ca MFSD este active chiar si in starea FMC, in care receptioneaza pulsatiile primite printr-o conexiune directa cu tahimetrul. In aceasta stare, ofera informatii doar legate de viteza.


 MFSD





BTIU (Unitatea I/O de transmisie a balizei) lucreaza asemenea unei interfete dintre antena Gray (antena ATO) si MVB. Principalele functii indeplinite sunt urmatoarele:

Activeaza baliza prin intermediul antenei

Receptioneaza semnale de la baliza prin intermediul antenei

Emite telegrame digitale de la baliza catre sistemul ATC

Permite supravegherea intena si Perform internal supervision and failure handling

Note: BTIU este utilizat in seriile BM2



BTIU


Antena Gray este orientata catre balizele din cale. Dispozititvul este interconectat cu BTIU ar indeplineste urmatoarele functiii:

Produce campul magnetic necesar activarii balizei

Detectarea campului magnetic prin baliza

Permite supravegherea interna

Note: Antena Gray poate fi conectata cu BTIU numai pentru seriile BM2.


Antena Gray


BTM (Balise Transmission Module) actioneaza ca o interfata intre CAU (antena ATO) si MVB.Indelineste urmatoarele functii:

Activeaza baliza prin intermediul antenei

Receptioneaza semnalele de la baliza prin antenna ;

Emite telegrame digitale de la baliza catre sistemul ATC ;

Permite supravegherea interna si failure handling

Note:   BTM este utilizat numai in seriile BM21

stm200b&Wliggande

BTM


CAU este direct orientat catre balizele din cale. CAU este interconectat cu BTM si indeplineste urmatoarele functii:

Produce campul magnetic necesar activarii balizei

Detectarea campului magnetic prin baliza

Permite supravegherea interna

Nota: CAU poate fi conectat cu BTM numai in seriile BM21

CAU2000ihopsatt

Cutia antenei (CAU)


Tahimetrul (montat pe axul rotii) este un generator optic .Este conectat cu SDU ( si MFSD) si genereaza impulsurile necesare pentru calcularea vitezei si distantei.

Tahimetru


CTIU (Coded Track circuit Interface Unit) actioneaza ca interfata intre PUC (bobina receptoare) si MVB. Indeplineste urmatoarele functii:

Detect and demodulate audio-frequency signals from the PUC:s.

Emite telegrame digitale pentru circuitele de cale catre ATC

Perform internal supervision and failure handling


CTIU


Bobinele receptoare (PUC) sunt montate in fata primei perechi de roti, cate una pentru fiecare roata. Acestea constau intr-o bobina capabila sa receptioneze semnalele din audio-frecventa produse de cale.

Semnalele provenite de la perechea sunt combinate in colector, dupa care sunt dirijate catre CTIU .


Bobine receptoare


Releele de siguranta sunt utilizate pentru controlul functiilor de siguranta decisiva .In cadrul prezentului sistem , releul JRF este utilizat pentru:

Releul EB: controleaza frana de urgenta. Cand franarea este ceruta de catre ATP, RL-FE este dezexcitat .Aceasta determina deschiderea conductei pentru lichidul de frana( care este dirijat catre contactele releelor) pana cand este obtinuta franarea completa.

Releul pentru viteza zero: detecteaza daca viteza trenului este sau nu zero.

Releu pentru detectia inchiderii usilor detecteaza daca toate usile suunt inchise sau nu.




JRF Safety relay


Alte dispozitive

Exista o multime de alte dispozitive "mai mici " care apartin sistemului ATC, precum butoanele de plecare intrerupatoarele circuitelor, relee auxiliare, etc.Pentru mai multe informatii despre aceste circuite, vezi planurile electrice, ref[4], ref[5].




4. Instructiuni de siguranta

4.1 Siguranta personalului

Pentru a evita ranirea umana in timpul activitatilor ce implica sistemul ATC, trebuie luate in considerare urmatoarele informatii

I

Atentie alimentare cu energie electrica!

Tensiunea electrica ridicata apare la pinii conectorilor X1,X3,X4 si X5 ( depinde de unitate) Trebuie retinuta faptul ca unele intrari ale conectorului de cabluri pot fi sub tensiune chiar daca sistemul ATC este deconectat. Pentru a fi asigurati ca niciunul dintre pini/elemente nu se afla sub tensiune, deconectati comutatorul electric principal cand inlocuiti elementele ATC, sau lucrati cu cabluri si circuite electrice.

I

Atentie radiatii electromagnetice!!

Cand sistemul ATC este activ, antenna baliza transmite un camp magnetic (27MHz) care poate fi daunator la distante mici. Figure 0-1 si figura 4-2 arata care sunt zonele daunatoare din preajma antenei Gray si a cutiei antenei. Zona daunatoare trebuie evitata..

Este recomandat ca sistemul ATC sa fie deconectat atunci cand se lucreaza in preajma antenei de baliza.Este posibil de asemenea ca antena sa fie deconectata in timp ce sistemul ATC functioneaza, acest lucru efectuandu-se pentru lucrari de intretinere: Transmisiunea antenei va fi oprita pentru 10 secunde dupa ce trenul opreste iar controlerul de directie este in stare neutral. (In cazul in care sistemul este conectat, ATC va efectua un test de pornire a transmisiunii pentru cateva secunde, dupa care antena va fi deconectata conform conditiilor mentionate mai sus).

Figure , Area subject to electromagnetic radiation of the Gray Antenna


Figure , The hazardous areas in the vicinity of the Cutia antenei


I

Atentie la manevrarea unitatii!

BTIUsi BTM contin tranzistoare emitatoare (in interiorul BTIU si BTM) care contin oxid de berilui BeO. Acesta este un material ceramic,care nu trebuie suspus unor procese mecanice nici sa se incalzeasca la peste 800°C , acest lucru putand cauza vatamarea grava a personalului.

BeO nu este considerata o substanta solida periculoasa. Prin urmare stresul mecanic cauzat de caderea unitatii nu trebuie sa permita eliberarea de substante gazoase periculoase.Totusi, aprinderea focului intr-un compartiment inchis poate determina aparitia unor gaze de BeO intr-o concentratie mare.

Pentru a evita vatamarea personalului trebuie aplicate urmatoarele precautii legate de sanatatea si siguranta:

Spala-te cu atentie dupa un contact direct cu un material ceramic ce contine oxid de beriliu.

(Nota: In orice caz, nu este posibila atingerea tranzistoarelor de BeO in timpul proceselor de service si intretinere. Pentru a fi posibil contactul cu tranzistoarele de BeO , carcasa BTIU sau BTM trebuie sa fie demontata sau avariata.


4.2 Alte instructiuni de siguranta

Nota! Este foarte important ca toate lucrarile de intretinere si service sa fie efectuate in concordanta cu instructiunile mentionate precum si la intervalele prevazute. Acest lucru are scopul de a mentine siguranta, disponibilitatea si mentenanta sistemului ATC.


In timpul efectuarii lucrarilor de intretinere trebuie avute in vedere urmatoarele aspecte:

I

Intotdeauna intrerupeti alimentarea cu energie electrica inainte ca o unitate sa fie retrasa sau instalata, chiar prin oprirea switch-ului principal sau prin inchiderea intrerupatoarelor circuitelor magnetice specializate.

I

Niciodata nu deschideti o unitate. Unitatile defecte se inlocuiesc .

I

Unitatile defecte se trimit catre Bombardier Transportation. Intotdeauna completati intr-un formular un raport legat de comportamentul unitatii in timpul defectarii.

I

Pentru a obtine o executare in siguranta a sistemului ATC , asigurati-va ca sistemul a fost instalat si testat in mod corect. Aceasta include setarea parametrilor de dimensionare a rotii.

I

Protejati echipamentul electronic de descarcarile electrostatice (ESD). Ramele unitatilor nu sunt sensibile la aparitia campului electrostatic,insa circuitele electronice din interior sunt. Evitati orice contact cu pinii conectorilor ,aceasta putand afecta circuitul electronic din interiorul unitatii.

I

Nu efectuati nici un serviciu de intretinere in timpul functionarii vehiculului.

I

Nu conectati echipamentul de testare in timp de vehiculul se afla in functiune.


4.3 Siguranta operationala

Sistemul ATC este proiectat pentru a oferi sigurnat in timpul functionarii. Pentru a putea fi indeplinit acest lucru, sistemul incorporeaza auto-teste si functii de detective a erorilor. Un lucru necesar pentru ca aceste functii sa fie utilizabile este ca echipamnetul sa fie instalat correct iar diametru rotii sa fie setat corect.

5. Intretinerea preventiva

Intretinerea preventiva trebuie realizata la interval regulate. Daca o componenta / unitate este suspectata ca ar avea un defect , ar putea fi mutata din pozitia corecta sau este contaminata puternic, intre intervale stabilite pentru realizarea intretinerii, se va realize o inspectie suplimentara.

Nota! Daca sistemul ATC a fost reparat/inlocuit (ex. pozitia antenei a fost modificata au fost setati noi paramentrii pentru diametru rotii sau o unitate a fost gasita defecta si a fost inlocuita) se va realiza un test al sistemului ATC conform capitolului 10 inainte ca vehiculul sa fie pus in functiune.

5.1 Inspectarea vizuala:

La fiecare 2 ani:

Inspectia vizuala trebuie realizata la un interval de 2 ani sau in cazul suspectarii unui defect, ex deteriorarea unitatii. Scopul acestei inspectii este de a verifica daca unitatile sunt fixate corect si sa descopere defectarile mecanice ale componentelor incluse in sistemul ATC.


In timpul inspectie trebuie urmarite urmatoarele aspecte::


Toate unitatile si modalitatea de fixare.


Identificarea tuturor conectorilor.


Cablurile,inclusiv cablul antenei, cablurile tahimetrului si tuburile protectoare. De asemenea verificati conectarea si cablarea releelor , sigurantelor si intrerupatoarelor.


Montarea detaliilor pentru bobinelor receptoare si antena baliza: Atentie la uzura mecanica sau lovituri (sparturi).


Semne de avertizare pentru a semnala prezenta campului magnetic in preajma antenei baliza.


Inpamantarea pentru cabluri si conectori.


Verificati existenta unui spatiu de ventilatie in jurul celor 5 fete ale BTM si accesul liber la conectorii cuplati. Acest volum masoara 300 × 420 × 320 mm
(l × L × h).

Nota! Este important sa va asigurati ca starea conditiei pentru montarea suportilor bobinelor receptoare si a antenei baliza este OK. Loviturile pot evolua in mod usor in fisuri, ceea ce ar duce la indepartare echipamnetului dupa tren.

Componentele ce prezinta avarii care pot cauza defectarea sistemului , vor fi inlocuite conforma capitolului 8.

5.2 Curatarea unitatilor

5.2.1 Curatarea unitatilor MVB

Aceasta seaplica urmatoarelor unitati: COMC_x, VCULite, VDX, SDU, CTIU, BTIU si BTM.

La fiecare 2 ani:

Pentru a asigura funcionarea unitatilor, acestea trebuie curatate la intervale nu mai mari de 2 ani. Curatarea suprafetei exterioare este necesara pentru a garanta atrunderea unui flux de aer suficient de-alungul placii de racire/ radiatorului.

Nota! In timpul curatarii unitatilor>

Nu folositi apa sau solventi chimicali pentru curatare.

Niciodata nu curatati conectorii neprotejati ai unitatii .

Nu dezasamblati unitatea .


F

Folositi un burete neted sau o carpa uscata.

5.2.2 Curatarea antenei baliza

Cand este necesar:

Antena baliza, atat antena Gray cat si CAU, trebuie curatate in momentul in care pe suprafata acestora s-au acumulat foarte multe particule externe. Poluarea cu ulei, grasimi si murdarie maxim admisa este de 1mm. Invelisul de gheata maxim permis este de 30mm.

Nota! Daca este neglijata curatarea, este posibil ca antena sa nu mai fie capabila sa detecteze balizele.


Nota ! Daca folositi spray-uri cu apa sub presiune, nu depasiti 70bar.

Pastrati o distamta de cel putin 1m intre duza spray-ului si antena.

Nu aplicati spray pe circuitele electrice ale antenei.

A se folosi un detergent usor.


5.2.3 Curatarea bobinelor receptoare


Cand este necesar:

Bobinele receptoare vor fi sterse de ulei, grasime si murdarie.

5.3 Intretinerea MFSD

Figure , Elements related to maintenance of MFSD


La fiecare 6 luni


F

Curatati partea frontala a panoului cu o carpa uscata si moale. Nu utilizati detergenti!

Analizati aspectul MFSD si inlocuiti unitatea daca aceasta este uzata fizic.


Verificati luminozitatea LED-urilor diferitelor elemente si efectuati ajustari daca este cazul. Pentru reglarea luminozitatii apasati butonul de control al luminozitatii pentru partea dreapta sau stanga a elementelor ( vezi figura alaturata) si mentneti apasarea pana in momentul obtinerii luminozitatii dorite.

F

Efectuati un test, prin apasarea butonului de testare MFSD ( vezi figura alaturata). Trebuie retinut faptul ca trenul trebuie sa fie oprit iar cabina activata pentru a se realzia testul.

Verificati urmatorul comportament:

Seria BM2:

In timp ce butonul TEST este apasat, lampile si LED-urile sclipesc la fiecare secunda, alternativ:

Lampile din coloana stanga si LED-urile barografului

Lampile din coloana dreapta si LED-urile de stare(ATP, ATO, Panou Defect )

Seria BM21

In timpul testarii lampilor din cadrul panoului, care se efectueaza intr-o singura tura de 18 secunde, in timpul careia au loc urmatoarele actiuni:

Clanxonul suna la 1 Hz.

Comportamentul butoanelor Push (Apasa) si Indicator este:
La 0->0.5s:
Becul superior al fiecarui indicator este ON.
Becul inferior al fiecarui indicator este OFF.
La 0.5->1s:
Becul superior al fiecarui indicator este OFF.
Becul inferior al fiecarui indicator este OFF.
La 1->1.5s:
Becul superior al fiecarui indicator este OFF.
Becul inferior al fiecarui indicator este ON.
La 1.5->1.5s:
Becul superior al fiecarui indicator este OFF.
Becul inferior al fiecarui indicator este OFF.
acest ciclu se repeta pana in momentul finalizarii testului.

Cele trei LED-uri se schimba on/off (1Hz).

Bara de LED-uri pentru aproximarea distantei (ATP/ATO Defect + PANOU Defect) este alimentata incontinuu.

Daca este suspectata spargerea becului unei lampi se va urma procedura descrisa in capitolul 8.3.3


5.4 Verificarea pozitiei pentru antena baliza (antena ATO)

Dupa un incident care a afectat structura:

Se va efectua o verificare a pozitiei antenei in cazul in care exista suspiciunea ca aceasta s-a deplasat din pozitia corecta in urma unui accident/ incident. Verificarea pozitiei antenei se va face impreuna cu verificarea suportului antenei ( ex: starea sudurii sau fisuri) .


F

Pentru a verifica daca antena se afla in pozitie corecta in raport cu trenul, se vor efectua masuratorile in concordanta cu cele descrise in acest capitol.

5.4.1 Conditii de masurare

In timpul efectuarii masuratorilor pentru antena, descrise in acest capitol, vehiculul trebuie sa se afle pe o cale dreapta, cu ambele roti si sasiul centrate pe calea de rulare, precum in figura 5-2, (figura din dreapta arata modul corect de centrare a axelor).

Figure , Position of the body (wheels) on the rail

5.4.2 Verificare pozitiei antenei Gray pentru seriile BM2

Verificarea pozitiei verticale.


Figura , pozitia verticala a antenei baliza

Pentru a verifica pozitia verticala a antenei,masurati mai intai distanta B (in mm) pentru toate cele patru colturi ale antenei, conform figurii 5-3.


Valoarea lui "B" pe parcursul oricarei operatii este intre 114 . 293 mm.

Calculati intervalul permis in raport cu urmatoarele:

Bmin_calc (calc. dist. min B.) = 114 mm + (Act - Min )/2 + (SME + MT)

Bmax_calc (calc. dist.max B) = 293 mm - (Max - Act )/2 - (SME + MT)

Min (diametrul rotii min. permis) = 730 mm

Max (diametrul rotii max. permis) = 780 mm

Act (Diametrul actual al rotii) = 760mm (ex.)

SME (Masurarea sistematica a erorilor) = +10 mm

MT (Toleranta ) = +5 mm


La final verificati daca :

Bmin_calc ≤ B ≤ Bmax_calc

(Bmax - Bmin) ≤ 10 mm


Aplicand formulele si exemplele de mai sus, valorile rezultate pentru distantele minime si maxime trebuie sa fie:


Bmin_calc = 114 + (760 - 730)/2 + (10+5) mm = 144 mm.

Bmax_calc = 293 - (780 - 760)/2 - (10+5) mm = 268 mm.

Verificarea pozitiei orizontale:


Figura pozitia orizaontala a antenei baliza

Pentru a verifica pozitia orizontala a antenei mai intai masurati valorile A3 si A4 conform 5-4.

Verificati daca: A3 A4 < 14 mm

Verificarea pozitiei laterale










Figura , pozitia laterala a antenei baliza

Pentru a verifica pozitia laterala a antenei baliza mai intai masurati valorile A1si A2 conform cu figura 5-5 .

Verificati daca: A1 A2 < 40 mm

5.4.3 Verificarea pozitiei cutiei antenei pentru seriile BM21

Verificarea pozitiei verticale

Trebuie verificata distanta dintre marginea superioara a sinei si marginea inferioara a cutiei antenei .

Distanta A = Anom - (Corectia dimensiunii rotii).

Valorile absolute permise pentru "A" in timpul oricarui tip de operatii sunt intre 137 . 276 mm.

Corectia dimensiunii rotii = (Dnew - Dact)/2

Dnew: Diametrul noilor roti in mm.

Dact: Diametrul rotilor actuale in mm.

Figure distanta dintre marginea superioara a sinei si marginea inferioara a cutia antenei.

Exemplu:

Luati un vehicul cu dametrul maxim al rotilor egal cu 780 mm, diametrul minim de 730 mm,insa diametrul actual este de but 760 mm potrivit cu uzura rotii. Luand 137 respectiv276 mm ca fiind distantele minime si maxime admisibile intre marginea superioara a sinei si marginea inferiora a cutiei antenei, eroarea sistematica de masurare de +10 mm, si o toleranta de +5 mm, trebuie sa obtineti urmatoare distanta :

Amin_mas = 137 + (760 - 730)/2 + (10+5) mm = 167 mm.

Amax_mas = 276 - (780 - 760)/2 - (10+5) mm = 251 mm.

Este foarte important sa se realizeze aceasta corectie in momentul verificarii pozitiei verticale a cutiei antenei. Daca acest lucru nu este fcaut, distanta dintre calea de rulare si antena va fi prea mare cand se vor inlocui rotile.O distanta prea mare sau prea mica, afecteaza transmisiunea dintre baliza si antena in mod negativ.


Pentru a verifica distanta la caer trebuie montata cutia antenei, masurati distanta de la A la cele 4 colturi.

Diferentele dintre distante,incluzand erorile de masurare dintre doua colturi in directii oblice ( ex: doua colturi din fata sau spatele CAU) nu trebuie sa depaseasca 14 mm, i.e., Amax - Amin < 14 mm.

Diferentele dintre distante,incluzand erorile de masurare dintre doua colturi in directii fixe ( ex: doua colturi din stanga sau dreapta CAU) nu trebuie sa depaseasca 12 mm, i.e., Amax - Amin < 12 mm.

Verificarea pozitiei laterale

Toleranta maxima la montare este de +10 mm intre centrul cutiei antenei si mijlocul distantei dintre sine.

Cand efectuati aceste masuratori, vehiculul trebuie pozitionat o cale rulanta dreapta cu rotile centrate pe sine. Pozitia antenei va fi verificata prin masurarea distantei dintre sine si centrul antenei. Vezi figura urmatoare:

Figura pozitia laterala a antenei

Diferentele dintre A1 siA2 nu trebuie sa depaseasca 20 mm, incluzand eroarea de masurare.

|A1 - A2| < 20 mm.

Verificarea pozitiei orizontale

Cutia antenei va trebui montata cu o inclinatie unghiulara corecta fata de planul orizontal.

Masurand distanta de la sina la doua puncte de referinta ale antenei (A1 si A3) se va putea verifica pozitia antenei. Vezi figura alaturata:

In momentul efectuarii acestei masuratori, vehiculul va fi pozitionat drept pe calea de rulare, cu rotile centrate pe sine.

Figure pozitia orizontala a antenei

Distanta dintre A1 si A3 nu trebuie as depaseasca 6 mm, incluzand si erorile de masurare.

|A1 - A3| < 6 mm.

5.5 Verificarea intensitatii campului magnetic pentru antena baliza.

La fiecare 2 ani:

Verificare intensitatii campului magnetic in acest capitol, se aplica combinatiilor dintre BTIU si antena Gray in seriile BMM2. Pentru BTM si CAU in seriile BM21 , informatiile cuprinse in acest capitol nu sunt aplicabile deoarece, verificarea intensitatii campului magnetic se efectueaza in cadrul testelor din timpul rularii BTM.

De regula pentru supravegherea performantelor antenei Gray si a BTIU, este indicata verificarea regulata a intensitatii campului magnetic produs de aceste unitati.

Porniti sistemul ATC si intrati in modul YARD, conform capitolului 10.2.2.

Asezati aparatul de masurare a intensitatii cmapului sub antena si efectuati masurarea conform capitolului 9.7.1.

Daca intensitatea campului nu este satisfacatoare, exista 3 cauze posibile:
- antena poate fi defecta
- cablarea (sau conectorii) dintre BTIU si antena pot fi avariati.

Daca nu sunt gasite semne de avrie in dreptul cabalajului/conectorilor, trebuie luata in considereare inlocuirea unitatilor conform capitolului 8.


Dupa incidente ce afecteaza structura mecanica:

Verificarea pozitiei bobinelor receptoare va fi efectuara daca exista suspiciuni ca acestea au fost mutate din pozitia corecta in urma unui incident/accident. Verificara pozitiei antenei va include de asemenea verificarea suportului acesteia (ex: deteriorarea sudurii sau fisuri).


F

Pentru a verifica daca pozitia antenei este corecta fata sine, masuratorile se vor efectua in conformitate cu date mentionate in acest capitol.


5.6 Verificarea pozitiei pentru antena baliza

5.6.1 Conditii de masurare

Aceleasi conditii ca si pentru antena baliza, capitolul 5.4.1 .

5.6.2 Verificarea pozitiei


Figure , pozitionarea bobinelor receptoare

Pentru a verifica pozitia laterala si verticala a antenei, in primul rand masurati distanta dintre Y (pozitia laterala) si Z( pozitia verticala) conform figurii 5-9.


Valoarea absoluta permisa pentru "Z" in timpul operatiilor este intre 100 . 210 mm.

Pentru a calcula valorile limita ale intervalului permis se vor aplica urmatoarele calcule:

Zmin_calc (dist. min .calc.Z) = 100 mm + (Act - Min )/2 + (SME + MT)

Zmax_calc (dist.max.calc.Z) = 210 mm - (Max - Act )/2 - (SME + MT)

Min (diametrul min. Permis al rotii) = 730 mm

Max (diametrul max. Permis al rotii) = 780 mm

Act (diametrul actual al rotii conform uzurii) = 760mm (ex).

SME (Eroare sistematica de masuare)= +10 mm

MT (Toleranta) = +5 mm


La sfarsit verificati daca:

Zmin_calc ≤ Z ≤ Zmax_calc

Y = 100 ± 30 mm


Aplicand formulele de mai sus si exemplele de valori, vor rezulta urmatoarele valori pentru distantele minime si maxime:

Zmin_calc = 100 + (760 - 730)/2 + (10+5) mm = 130 mm.

Zmax_calc = 210 - (780 - 760)/2 - (10+5) mm = 185 mm.

5.7 Intretinerea tahimetrului

Pentru a descoperi care este functia impulsurilor generatoare aplicati urmatoarele:

La fiecare 6 luni

F

Verificati daca suruburile de fixare sunt stranse1.

F

Inspectati cablarea pentru a sesiza daca exista posibile avarii.


La fiecare 10 ani sau dupa 2,000,000 km:

Indepartati tahimetrul dupa vehicul, demontati-l, curatati-l si montati-l la loc. Inlocuiti toate marcile, verificati componentele uzate si inlocuiti-le, daca este necesar.

Este indicat ca aceasta operatie sa se realizeze in urma unei discutii cu furnizorul, pentru a putea lua cea mai buna decizie.


F

Urmariti capitolul 8.6 in care snut trasete procedurile pentru indepartarea si instalarea tahimetrelor.

5.8 Ajustarea parametrilorin functie de dimensiunea rotii


Nota! Introduceti noile dimensiuni ale rotii de fiecare data cand o roata este inlocuita sau modificata, si de asemena realziati acest lucru la intervale periodice.

Daca deviatia valorii este de ±3 mm sau mai mult , va fi setata o noua valoare.


Procedurile pentru ajustarea parametrilor in functie de dimensiunea rotii constau in urmatoarele activitati importante:

F

Masurati acuratetea diametrului rotilor.

Vo fi verificate doua valori, corespunzatoare a doua diametre de roti unde sunt montate tahimetre ATP.

F

Introduceti noile valori ale dimensiunilor rotilor in unitatea COMC_ATP. Pentru informatii detaliate legate de aceasta rocedura vezi ref[


Noile valori sunt introduse automat in unitatile MFSD odata ce sistemul ATC a pornit in mod corect. Valorile vor fi utilizate daca trenul va fi operat prin ocolirea ATC .


Nota! Masurarea si setarea diametrului rotilor reprezinta o activitate de o siguranta critica. Cotarea gresita a diametrului poate cauza calcularea gresita a distantei si vitezei, ceea ce poate conduce la situatii dezastruase.

Personalul responsabil cu setarea si masurarea diametrelor rotilor, trebuie sa verifice daca valorile diametrelor introduse sunt corecte.

Asigurati-va ca sistemul ATC este pornit, pentru a se putea realiza transferul parametrilor rotii catre MFSD. Chiar si in situatia in care trenul este manevrat prin metoda ocolirii ATC , este important sa efectuati aceasta procedura.



5.9 Verificarea serviciilor de franare

La fiecare 6 luni:


F

Cu sistemul ATC in executie si cu trenul stationand, apasati butonul DEP (YARD) pentru 10 secunde pentru a provoca detectia erorilor.
Verificati daca sistemul ATC foloseste intregul sistem de franare, prin investigarea indicatorului de presiune de franare al trenului. Acesta va scadea ca urmare a atingerii capacitatii amxime de franare.

Confirmati eroarea apasand "FR".


Nota! Daca aplicatia de franare nu se poate realiza din vreun motiv, este foarte important sa vizionati trasilitatea erorii, si sa nu permiteti sistemului ATC sa ruleze cu o capacitate de acces la franare deficitara!


5.10 Verificarea iesirilor VDX

La fiecare 6 luni:

I

Inspectia vizuala a contactelor releelor! Se vor inlocui releele daca se observa contacte deteriorate, arse sau stricate.

I

Inspectia vizuala a cablurilor in perajma releelor. Invelisul, miezul si conectorii cablurilor nu trebuie sa fie deteriorate.

F I

Verificati ca semnalele negative ale iesirilor VDX (FS-, HR-) sa nu fie conectate la sasiu.













6. Mentenanta corectiva

6.1 Generalitati

Mentenanta corectiva consta in doi pasi principali:

1.Trasabilitatea defectelor in vederea localizarii componentei defecte, subsistemului sau functiei (vezi capitolul 7).

Inlocuirea unitatii defecte (vezi capitolul Eroare! Fara sursa de referinta.).

Pentru a resusi in mentenanta corectiva este important sa personalul as aiba cunostinte solide despre uneltele disponibile, pentru a avea acces la diferite subsisteme si de asemenea este faorte important sa acesta sa cunoasta modalitatea de interpretare a indicatorilor de erori.

La fel de important este ca departamentul de intetinere sa stabileasca rutine pentru a avea la dispozitie statistici legate de activitatile de interventie corectiva: inlocuirea unitatilor sau pur si simplu erori software. Statisticile corecte sunt o unealta nepretuita in descopretirea defectelor si imbunatatirea punctelor slabe ale sistemului.

Un jurnal de intretinere ar trebui tinut pentru obtinerea unor informatii legate de inlocuirea componentelor hardware, dowload-urile software si setarile parametrilor.

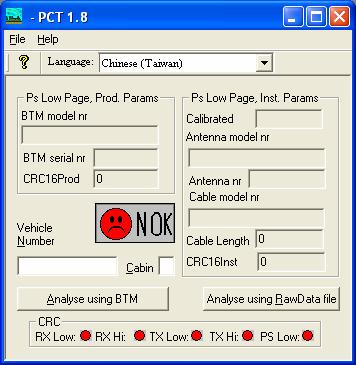

Uneltele PC SW

Nota! Inainte de a folosi ustensilele PC SW, trbuie citit manulul acestora.


O parte din masuratorile necesare pentru determinarea trasabilitatii defectelor cere utilizarea unui teminal PC. Cerintele si setarile terminalului PC sunt descrise inc apitolul 9.1. De asemenea, tot in capitolul 9 sunt descrise situatiile in care este necesara utilizarea terminalului PC.

6.3 Introducere in trasabilitatea defectelor

In cadrul sistemului ATC, defectele pot fi detectate prin doua moduri:

In timpul testelor de pornire, care sunt executate de fiecare data cand sistemul ATC este pus in functiune.

In timpul unor operatii normal in cadrul caruia sistemul ATC, efectueaza teste asociate cu compenentele hardware si software.

Detectarea unui defect va fi semnalizata in doua moduri:

Aparitia unu cod de eroare sau a unui status de eroare la MFSD.

Un indicator LED va semnaliza defectarea in fata unitatii avariate.

6.3.1 Indicarea erorilor la MFSD

MFSD indica erorile ATC in diferite moduri, atat prin statusuri de avertizare cat si prin afisarea unor coduri de eroare. Dispozitivele care au ca scop semnalizarea defectelor sunt afisate in figura urmatoare:

Figure , indicatorii in caz de defectare la MFSD

Modalitatea de functionare a MFSD si interconectarea cu sistemul ATC este descrisa in "Manualul Conducatorului" Drivers' ref.[ ]. In cele ce urmeaza se va trata numai modalitatea de indicare a erorilor.

Nota! Numai MFSD al BM21 afiseaza codul de eroare "indication of error code"( "indicatii cod de eroare"); mai multe despre aceasta in formatie in capitolul 6.3.3 .
MFSD al BM2 arata "FAIL" in "indication of error code"

6.3.2 Manevrarea defectelor interne din cadrul sistemului ATC

Inainte de a descrie modalitatea prin care conducatorul trenului este atentionat de prezenta unor erori, este necesar sa intelegeti modul in care erorile sunt clasate si manevrate in cadrul ATC.

Exist un tip de manevrare in cadrul sistemului ATP si unu pentru sistemul ATO .Defectele pot fi impartite in trei grupe in functie de gravitatea acestora:

Mesaje tip jurnal de bord

Defecte medii/minore

Defecte fatale

Toate mesajele sunt stocate in memoria COMC_ATP si COMC/VCULite_ATO. Pentru interpretarea codurilor de eroare vezi ref.[2] si ref.[ ] .

Mai mult decat atat, exista o platforma de supraveghere a functiilor sistemului, care permite supravegherea a starii tuturor unitatilor vitale. In plus pentru a directiona jurnalele emise de catre COMC_ATP si COMC/VCULite_ATO, exista o functie dedicata pentru jurnal, indeplinita de computeul trnului, care inregistreaza atat operatiile efectuate cat si mesajele de eroare.

Manevrarea defectelor prin aplicatia ATP

Jurnalul mesajelor:

Un mesaj care indica un incident nu afecteaza siguranta sau conducerea trenului.Acest tip de mesaje sunt doar inregistrate fara a fi afisate conducatorului de tren. Un mesaj jurnal este inregistrat o singura data pentru fiecare incident, pana la urmatoarea activare a cabinei.Totusi, urmatoarele erori fca exceptie de la regula:

Mesaje jurnal cauzate de eronarea echipamentului de cale, ex: baliza.

Mesaje jurnal cauzate de esuarea comunicatiei cu echipamentul extern, ex:ATO.

Mesajul va fi inregistrat numai in jurnalul AE.

Defecte Minore/Medii:

Un defect detectat in timpul unei operatii, car nu afecteaza in mod vital functiile ATC, dar afecteaza condusul trenului intr-un anumit sens. In momentul depistarii unui defect minor/mediu ordinul de franare este activat. ATC va actiona dupa cum urmeaza:

In modul AUTO, conducatorul de tren este indrumat sa intre in modul .

In modurile YARD si MCS, nu este ceruta schimbare modului de functionare.

Este posibila eliberarea franei daca se merge in modurile MCS sau YARD iar defectul a disparut.

Defectul va fi inregistrat in jurnalul AE si afisat conducatorului.

Defecte fatale

Un defect detectat in timpul unei operatii care afecteaza vital functiile ATC. Cand este detectat un defect fatal , ATC se lanseaza in starea "Sistem esuat", ceea ce inseamna ca :

O alarma se va auzi in MFSD.

Viteza zero si valorile distantelor sunt trimise catre vitezometru.

Modul de informare ATC ste inlaturat de la panoul conducatorului de tren.

Defectul este inregistrat si afisat conducatorului[1].

Singurul mod prin care se poate iesi din acest mod il reprezinta relansarea (RESTART) sistemului.

Manevrarea defectelor prin aplicatia ATO

Mesajul jurnal:

Un mesaj care indica un ncident care afecteaza conducerea trenului, insa permite conducerea acestuia in continuare.Acest eveniment consta doar in inregistrarea mesajului.

Mesajul va fi inregistrat in jurnalul AE.

Defecte medii/minore:

Un defect care afecteaza functionarea ATO. Cand un defect mediu sau minor este detectat , ATO se dezactiveaza automat. ATP va actiona franele. In modul AUTO se lanseaza o cerere de a intra in modul MCS. Actionarea franelor poate fi intrerupta cand modul este schimbat in MCS. Modul AUTO pote fi reluat in urmatoare statie.

Defectul va fi inregistrat in jurnalul AE.

Defecte fatale:

Un defect care afecteaza functii importante ale ATO. In momentul producerii unui defect fatal pentru sistem, ATO se va dezactiva si va intra si starea de "sistem esuat". ATP va actiona franele. Daca trenul se afla in modul AUTO se va emite o cerere de trecere in modul MCS. Este posibila eliberarea franelor in momentul trecerii in modul MCS.

Ingura modalitate de a iesi din aceasta stare si de a relua operarea trenului in modul AUTO este relansarea sistemului ATC (restart)


Defectul va fi inregistrat in jurnalul AE. Suplimentar, indicatorul de stare de alarma al MFSD va sclipi .

Mesaje de defectare catre computerul trenului

Toate mesajele de defectare sunt inregistrate in computerul trenului.

Sunt transmise urmatoarele mesaje:

ATP esuarea circuitelor de cale
ATP defectare frane de siguranta
ATP Eroare a dimensiunii rotii
ATP defectare tahimetru
ATP SW Eroare
ATP VDX Eroare
MFSD Buton blocat
ATP Full Service Brake Failure
ATP esuare BTIU/BTM
ATP esuare CTIU
ATP esuare MMI
ATO eroare SW

Supravegherea platformei sistemului

Cand este detectata o conditie de siguranta critica, precum erorile de comunicatie ale memorie, CPU sau MVB ,intregul sistem se va inchide, in acest fel interzicand orice operare a softwarelui de aplicatii. Acest lucru atrage dupa sine urmatoare evenimente:

Sunt actionate franele de urgenta.

"FAIL (esuat)" este indicat pe ecranul de afisare a erorilor al MFSD .

Indicatorul de stare al alarmei ATP in MFSD este luminos.

Singura modalitate de iesi din aceasta stare o reprezinta restartarea sistemului. Testele de pornire vor oferi lamuri cu privire la tipul erorii; daca aceasta a fost permanenta sau temporara.

Este indicat sa se realizeze o verificare a starii unitatilor, vezi capitolul9.4, pentru a izola defectul. A se evdea de asemenea discutia despre erorile MVB in capitolul 7.5.2.

6.3.3 Coduri de erori MFSD pentru BM21

Exista o multitudine de erori care pot fi detectate prin intermediul sistemului ATC. Un set din acestea a fost selectionat pentru prezentare a MFSD. In unele cazuri unele erori de adresare care prezentau similaritati au fost grupate impreuna.

Selectia erorilor pentru afisajul MFSD contine 17 coduri diferite numite de la F001-F017. Codul este afisat in cifre, folosite de obicei pentru afisarea vitezei dorite pe ecranul MFSD. Tabelul alturat ofera o corespondenta intre cod si semnificatia acestuia.

Textul afisat

Semnificatia erorii

F001

Eroare frana de urgenta

F002

Service brake error

F003

Eroare releele de usa

F004

Eroare VDX

F005

Eroare MITRAC

F006

Buton blocat

F007

Eroare software ATP

F008

Eroare circuit de cale

F009

Eroare tahimetru

F010

Eroare vitezometru

F011

Eroare dimensiunile rotii ATP

F012

Controllerul Master nu functioneaza

F013

Combinatie invalida releele de control din capatetele trenului. (posibil cateva cabine activate)

F014

Configuratie incorecta a trenului

F015

Controlerul de directie in pozitie incorecta

F016

Eroare Baliza

F017

Eroare antena baliza

F018

Switch-ul CAM in pozitie incorecta

Table , afisarea codurile pe MFSD

Pentru multe dintre erori,aceasta tabela de corespondenta este suficient de clara pentru viitoarele corectii si masuratori. Totusi, in unele cazuri va fi necesar sa se actioneze pentru verificarea jurnalului AE din cadrul unuia sau mai multe unitati de computer,din moment ce unele coduri pot fi create dintr-o varietate de situatii defectuase. Procedura pentru citirea si interpretarea jurnalului AE este descrisa in capitolul Eroare! Fara sursa de referinta.

6.3.4 Indicatoare LED in fata COMC, BTIU, BTM si CTIU

Detectia defectelor de catre ATC, poate fi indicata de asemenea prin combinatii de LED-uri pozitionate in fata unor unitati, vezi tabelul alaturat.

De asemenea poate fi un defect general al ATC ,sau numai un defect concentrat asupra unei unitati. Pentru a afla daca este vorba de o eroare specifica unitatii, unitatea poate fi izolata de restul sistemului ( indepartand cablul MVB) si pornita apoi ca unitate de sine statatoare.

LED-uri in fata COMC, BTIU, BTM si CTIU

Culoare LED

Descriere

Eticheta

Rosu

Eroare

ER

Galben

Avertisment

WA

Verde

Activitate MVB

MVB

Verde

Activitate de comunicatii seriale

S-CO

Verde

Sistem in functiune

OK

Table . Description of the LED's at the front of the COMC, BTIU, BTM and CTIU


Tabelul urmator prezinta posibilele combinatii de LED-uri , impreuna cu semnificatia corespunzatoare a acestora:

6.3.5 Indicatoare LED in fata VCULite ATO


Unitatea cuprinde 8 LED-uri ( vezi figura 6-2 la pagina 43 pentru pozitionarea ledurilor) ,dintre care trei sunt controlate numai de unitatea hardware, vezi tabelul 6-3. LED-ul 'POW' de culoare verde este condus direct prin logica de defectare la alimentare la o unitate monitor alimentata la +5V. LED-urile TX si RX sunt actionate direct prin semnale hardware asociate canalelor de comunicatii seriale ale conectorilor X8 si X9.


Figure pozitia led-urilor VCULite


Nume LED

Culoare

Descriere

Control

POW

Verde

Power OK

HW

TX

Galben

Transmisiune de date pe canalele seriale  RS232 sau1 0Base-T

HW

RX

Galben

Receptie de date pe canalele seriale  RS232 sau 10Base-T

HW

Table led-uri controlate prin harware

Cele 5 LED-uri ramase ( ERR, MVB, S-C, WA si RTS) sunt folosite pentru a indica starea unitatii. Modelul de LED pentru fiecare stare reprezentativa controlata prin Basic SW este listat in tabelul 6-4.


Stare

ERR

MVB

S-C

WA

RTS

Descriere


ON

ON

OFF

ON

ON

Rulare codului de pornire


ON

OFF

OFF

ON

OFF

Suma de control a codului de pornire


ON

ON

OFF

ON

OFF

SiMon - suma de control


OFF

OFF

OFF

ON

ON

SiMon - rulare


OFF

ON

OFF

ON

OFF

Doawnload automat


ON

OFF

ON

OFF

OFF

FPGA date suma de control


ON

OFF

ON

OFF

ON

FPGA incarcare date


ON

ON

OFF

OFF

ON

Exceptii aparute

Table starea led-urilor controlate prin Basic SW

Cand se afla in modul RTS (Run Time System) cele cinci LED-uri sunt controlate se sistemul de operare sau de o aplicatie precum cea descrisa in tabelul 6-5.


Nume LED

Culoare

Descriere

ERR

Rosu

Detectia erorilor

MVB

Galben

Activitate pe canalele de comunicatii MVB

S-C

Galben

Activitate a unei aplicatii specifice canalelor de comunicatii seriale

WA

Galben

Avertisment

RTS

Galben

Timpul de rular al sistemului

Table descrierea led-urilor


7. Trasabilitatea defectelor

Este important sa observati comportamentul sistemului la aparitia unuei erori, ex afisarea codului de eroare pe MFSD,indicatoarele LED pentru unitati, pozitia vehiculului sau alte circumstante speciale.


Cand vehiculul a intrat in depou, jurnalul AE va fi verificat cu scopul de a obtine informatii suplimentare, vezi capitolul 9.5 pentru informatii suplimentare.

Trasabilitatea defectelor poate fi grupata in urmatoarele categorii principale:

Prin efectuarea unor teste de pornire

Prin efectuare unor teste de functionalitate

Prin identificarea unui defect temporar

Daca un defect este cauzat de o eoare software, sau este imposibil de identificat defectul, informatiile despre defect vor fi trimise catre Bombardier Transportation pentru investigatii suplimentare .Defecarea va fi raportata prin completarea unui formular tip de raportare a defectelor , conform Instructiunilor consumatorului din ref.[ ].

Trasabilitatea defectelor prin efectuarea testelor de pornire

Efectuati un test de pornire conform capitolului 0

Daca defectul apare inainte ca sistemul ATC sa fi incheiat procedura de pornire, actionati actionati conform capitolului 0.

Daca defectul apare in momentul in care sistemul ATC a finalizat procedura de pornire actionati conform capitolului 7.5

Trasabilitatea defectelor in timpul operarii trenului

Daca eroare nu este detectata in timpul testelor de pornire, trenul trebuie operat. Erprire legate de detectia vitezei, decetia balizei, detectia directie , detectia telegramenlor AF sunt mai usor de detectat in timpul operarii trenului decat in timpul testelor de pornire


Testele dedicate de cale pentru fiecare linie sunt pregatite, ceea ce permite rularea unul test de functionare in cadrul caruia sunt executate majoritatea sistemelor si interfetelor.Testul de operare(functionalitate) este descris in capitolu 10.3 .

Pot aparea erori care sa nu poata fi analizate in cadrul testelor dedicate de cale, datorita infrastructurii limitate disponibile. In acest caz trebuie folosite alte linii si pozitii. O sursa a erorii care necesita atentie speciala o reprezinta subsistemul ATO . Acesta fiind un subsistem care lucreaza intr-un mediu in care exista multe conditii de care trebuie tinut cont si care trebuiesc corelate, poate fi dificil sa fie urmarita trasabilitatea defectului. Un capitol special se adreseaza trasabilitatii defectelor pentru functiile ATO, vezi capitolul 7.6

Pentru a facilita trasabilitatea defectelor in aceste circumstante, este indicat sa se primeasca informatii de la jurnalul de evenimente al computerului de tren (MITRAC).

Urmarirea uni defect temporar

Exista cateva aspecte importante de luat in considerare in realizarea trasabilitatii unui defect si cautarea oricariu " specimen de eroare" :

Pierderea sau uzura conectorilor si setarea gresita a pinilor conectorilor poate genera aparitia defectelor, doar prin aparitii sporadice.

Climat:Are legatura aparitia erorii cu conditiile de temperatura si umiditate?

EMC: Eroare apare in combinatie cu alte activitati ale sistemului trenului care pot cauza diferite efecte asupra puterii de intrerupere sau un camp electromagnetic de radiatii neobisnuit?

Este frecventa aparitiei erorii legata de o anumita zona gegrafica?
- Un subsistem poate fi subiectul EMC ( perturbatiilor electromagnetice) din surse externe.
-Baliza specifica poate fi montata la limita valorii critice (inaltime, latime, pozitie longitudinala), astfel ca unele antene reusesc sa isi indeplineasca functia de detectie in timp ce altele nu.
- circuitele de cale specifice sau buclele pot fi ajustate incorect , ceea ce poate cauza momente in care codul de detectie ATP sa functioneze doar sporadic.

Pentru a facilita urmarirea trasabilitatii defectelor, este indicat sa se p[rimeasca informatiile din jurnalul evenimentelor din cadrul computerului trenului(MITRAC).

Daca nu este posibila identificarea sau urmarirea unui defect, eset posibil sa fie necesara montare unui dispozitiv de testare special, pentru a analiza si investiga problema.

Nota! Daca o siguranta s-a ars, motivul trebuie cautat inainte ca sistemul ATC sa fie pus in functiune.

In aceasta situatie este indicata verificarea cablurilor prin urmarirea diagramelor circuitelor electrice.






7.4 Detectia erorilor inainte ca pornirea sistemului ATC sa fie incheiata



Trasabilitatea defectelor trebuie facuta in conformitate cu urmatoarele secvente, depinzand de comportamnetul sistemului in urma erorii:

7.4.1 Sistemul ATC nu porneste

De obicei in aceasta situatie LED-rile nu indica nimic in dreptul unitatilor iar MFSD nu indica aparitia niciunui cod de eroare.

Verificati daca circuitul de franare pentru fiecare dintre unitatile ATC este in pozitie ridicata.

Verificati starea cabarii prin aplicarea diferitelor diagrame ale circuitelor electrice.

Sistemul ATC porneste, insa nu intra in modu YARD la activarea cabinei

La pornirea sistemul ATC lanseaza testel de pornire si intrarea apoi intra starea de inactiv pana la activarea cabinei, ceea ce permite realizarea unor teste de activare a cabinei.

Cand activarea cabinei este finalizata, se intra in modul YARD.

In mod independent de activarea cabinei, toate unitatile conectatae MVB trebuie sa execute si sa indice starea de "rulare". Aceasta stare poate fi verificata prin intermediul unui terminal PC, perecum cel descris in capitolul 9.4.

Un motiv pentru care o unitate nu s-ar afla in starea de"running" (rulare) ar putea fi oricare dintre urmatoarele:

Lipsa alimentarii de la retea

O unitate a atribuit gresit identitatea unui produs sau revizia.

( Identitatile si revizuirile compatibitile sunt aratate in figura 9-1 pag 66)

SDA nu este setata corect (se aplica numai pentru COMC_ATP, COMC/VCULite_ATO, BTIU/BTM si CTIU)

Dispozitiv hardware de adresare (strapping) nu este corect setata .

Comunicatia MVB este cazuta

Unitatea are un hardware defect. Daca unitatea in discutie este echipata cu LED-uri pe parte frontala, eroare va fi indicate prin ledul "ER, vezi capitolul 6.3.4

DLU (aplicatie software) nu este descarcat in unitate (aplicabil pentru COMC_x, VCULite, BTIU/BTM si CTIU). Aceatsa situatie va fi indicate de LED-ul "idle mode", vezi capitolul 6.3.4 si capitotlul 6.3.5.


Testele de frana nu sunt efectuate cand cabina este activata


Daca testele de franare nu sunt effectuate sunt cel putin trei motive pentru ceearea acestei situatii:

Sistemul ATC nu detecteaza semnalul de activare a cabinei. Acest lucru poate fi verificat prin investigarea semnalului de intrearea al computerului trenului (MITRAC) (a se studia diagramele circuitelor electrice).

Linia de franare este deschisa la oricare dintre sisteme. Aceasta retine sistemul ATC de al efectuarea testelor de franare, pentru ca sistemul ATC are nevoie de linia inchisa pentru lansarea procedurilor de testare a franelor.

Sistemul ATC a depistat un defect la iesirile VDX. Acest defect poate fi cauzat de unul dintre motivele:
- Circuitul conectat la iesirea VDX FS este stricat
- VDX nu controleaza deschiderea tuturor iesirilor, voltajul scade la 6 V. Motivul ar putea fi interferenta cablurilor.
- Reteaua externa de alimentare a iesirilor VDX este defecta.
- Unitatea VDX este defecta.



7.5 Detectia defectelor cand lansarea sistemului ATC este finalizata


Erorile care apar dupa activarea cabinei si dupa efectuarea testelor de pornire, sau in timpul efectuarii unor operatii, trebuiesc manevrate dupa cum urmeaza:

[Numai pentru BM21]:- Urmariti mesajul de eroare afisat de MFSD si verificatii semnificatia, vezi capitolul 6.3.3

Verificati starea LEDurilor , vezi capitolul 6.3.4 si capitolul 6.3.5

Cand tipul erorii a fost identificat , urmati unul dintre urmatoarele subcapitole, unde sunt listate tipurile de erori.

Daca este suspectata o eroare a I/O a sursei, este indicat sa se ia in considereare utilizarea unitatii de pentru a facilita verificarea tensiunii circuitelor electrice, vezi capitolul 9.8.1


7.5.1 Descrierea codului de eroare MFSD numai pentru seriile BM21


Urmatorul capitol descrie codul de eroare care este afisat de MFSD numai pentru seriile BM21. Aceste erori nu sunt afisate de MFSD pentru BM2 datorita diferentelor intre software-ul ATP pentru seriile BM2 si BM21.

7.5.1.1 F001 / Eroare frana de urgenta

Cazul 1; aplicatia franare de urgenta nu este executata:

Sistemul de franare al trenului, sau interfata EB a sistemului ATC al trenului este defect.

Releul EB nu este capabil sa deschidac linia de franare . Acest lucru se intampla   pentru ca releu este dezexcitat/deconectat: Verificati circuitele care au legatura cu ATC. De asemenea , observati influenta releelor EB in cabinele dezactivate ale altor trenuri.Fiti atenti daca releul este excitat, linia de franare va sta inchisa independent de starea releului EB in cealalata cabina.

Releul pentru franarea de urgenta nu functioneaza corect (Bobina nu se alimenteaza sau contactele sunt uzate).

Vehiculul a actionat déjŕ franele cand a fost initiat testul de verificare a acestora..

Cazul 2; Aplicatia de franare de urgenta este indeplimita:

Feedback-ul de franare de la sistemul de franare nu este primit in timp real.

Semnalul releului EB nu este receptionat in mai putin de 300 ms. Acest lucru se intampla daca contactele releelor nu sunt correct instalate

Receptia semnalului EB de la computerului trenului (MITRAC) nu este efectuata in mai putin de 1 sec.

Unul dintre contactele releului EB nu functioneaza correct.

Micsorarea vitezei nu este suficienta sau efectuata la timp. Performantele de franare asteptate de catre sistemul ATC reprezinta echivalentul unuei scaderi a vitezei cu 60% in 0.87 m/s2 (=0.5 m/s2). La viteza redusa (< 3 km/h), aceasta scaderea vitezei nu este masurabila, insa trenul treuie sa opreasca in mai putin de 3 s.

7.5.1.2 F002 / Eroare ordin de franare

Cazul 1; Aplicarea ordinului de franare nu este executata

Sistemul de franare al trenului I special interfata SB a sistemului ATC, este defecta

Vehiculul a actionat déjŕ franele inad a fost initiat testul de verificare a acestora..

Defect hardware in cadrul unitatii computerului trenului (MITRAC) care controleaza SB.


Cazul 2; Aplicarea ordinului de franare este executata :

Releul SB nu receptioneaza semnalul de la computerul trenului (MITRAC) in mai putin de 1 sec.

Micsorarea vitezei nu este suficienta sau efectuata la timp. Performantele de franare asteptate de catre sistemul ATC reprezinta echivalentul unuei scaderi a vitezei cu 1.00 m/s2, pornind de la 5 s. dupa "decizia SB". La viteza redusa (< 10 km/h), micsorarea vitezei este mica , aceatsa scazand liniar la zero.

7.5.1.3 F003 / Eroare releu de usa

Aceasta eroare presupune ca trenul se afla in miscare fara a fi semnalizata inchiderea usilor. Posibilele cauze sunt:

POate fi o greseala de operare, trenul in realitate deplasandu-se cu toate usile inchise

Releul RL-PC este posibil sa nu fie alimentat datorita unor defectiuni ale circuitului extern

Releu RL-PC nu functioneaza correct. Verificati circuitul.

7.5.1.4 F004 / Eroare VDX

Alimentarea cu energie electrica lipseste la iesirile VDX sau unitatea VDX

Dispozitiv hardware de adresare ( strapping) la conectorul X3 nu este corecta ( trebuie sa fie 384). Prin urmare , nu se potriveste cu , ceea ce poate cauza aparitia unei stari de defectare

Exista o intrrupere in ciruitul conectat la iesirile VDX FS

Una dintre iesirile VDX nu este capabila sa schimbe o stare de " Open ". Aceasta inseamana ca tensiunea la iesire nu a scazut cu aproximativ 6V cand iesirea a fost intrerupta. Motivul il pot constitui perturbatiile din cablu, sau voltajul bateriei care poate fi accidental conectat directa la iesire.

Unitatea VDX are un defect hardware.

Eroare MVB , vezi capitolul .

7.5.1.5. F005 / Eroare MITRAC

Computerul trenului (MITRAC ) nu functioneaza cand ATC cere citirea/scrierea informatiilor.

Eroare MVB, vezi .

7.5.1.6. F006 / Buton Blocat

Aceasta eroare apare cand butonul de apasare MFSD este detectat ca fiind apasat de mai mult de 10 secunde.Cauzele posibile sunt :

Butonul este apasat mai mult de 10 s, prin asezarea unui obiect sau prin eroare unama.

Contactele butonului MFSD sunt defecte

F007 / Eroare software APT

Cand este descoperita o eroare SW de catre ATC este foarte important sa se urmareasca simptomele si circumstantele, inculsiv starea altor dispositive sau parametrii precum Controller-ul Master Controllers i Controller-ul de directie, indicatii ale MFSD, baliza, etc.

Acest tip de eroare de obicei poate aparea din mai multe cause. De aceea este indicat sa se verifice jurnalul AE pentru a obtine informatii, pentru mai multe detalii vezi capitolul 9.5.

Este recomandata efectuarea catorva porniri ale successive ale sistemului pentru a se observa daca eroarea este temporara sau permanenta.

Se va trimite care Bombardier Transportation unraport cu intreaga informatie pentru a fi investigata..

7.5.1.8. F008 / Eroare CTIU (sau circuit de cale)

Lipseste alimentarea cu energie de la retea catre CTIU.

Verificati conexiunile si cablurile intre CTIU si collector( cutia de record).

Verificati conexiunile si cablurile dintre colector si PUC-uri.

Verificarea pozitiei PUC, vezi capitolul 5.6

Verificati circuitul de cale la care s-a produs eroare,cu un dispozitivde masurare/investigare a ciruitelor de cale .

7.5.1.9. F009 / Eroare tahimetru (sau SDU)

Lipseste alimentarea cu energie de la retea catre SDU.

Dispozitivul de adresare( strapping ) in conectorul X3 nu este corecta (ar trebui 256). Prin urmare, nu se potrivesc SID-urile software , ceea ce poate determina SDU sa intre intr-o stare de defectare.

Alimenatrea cu energie (de la SDU) de la tahimetru lipseste sau nu este conform indicatiilor. Voltajul va fi intre 15.3-21.5 VDC +/-5% la un nivel normal (tahimetru conectat).

Una dintre intrarile semnalelor tahimetrului lipseste sau indeplineste toate cerintele. Semnalul tahimetrului va fi de forma de unda patratic. Nivelul de intrare al curentului va fi intre 500µA pentru a detecta valoarea "Low" si 6,5mA pentru a detecta valoarea "High".

Perturbatiile semnlaleor de la intrarea tahimetrului (probleme EMC).

Tahimetrul este defect

Defectiune hardware a unitatii SDU.

Eroare MVB, vezi capitolul .

Alte defecte aparute la SDU sunt miscarea din pozitia corecta , sau setarea gresita a parametrilor rotii. Totusi, pentru ca aceste defecte sa fie detectate trenul trebuie sa se afle in miscare.

7.5.1.10. F010 / Eroare vitezometru (MFSD)

Aceasta eroare poate fi afisata datorita neglijentei operationale:

Conducatorul a condus trenul prea repede, Depasirea vitezei legale. In acest caz , eroarea/franarea poate fi rezolvata direct, dupa care indicatia va fi stearsa.

In alt caz , o eroare poate fi detectata in informatia trimisa de la MFSD la ATC, care trimite inapoi mesaje de eroare pentru a fi afisate de MFSD. In acest caz, eroare provine dintr-o eroare SW sau HW a MFSD:

Verificati starea indicatorului MFSD .

Executati o testare a butonului conform procedurii din capitolul 5.3

Verificati alimentarea cu energie a MFSD.

7.5.1.11 F011 / ATP eroare a dimensiunii rotii

A fost detectata o eroare in formatul sau dimensionarea parametrilor rotii .Aceasta poate determina aparitia unui defect in NVMEM al COMC_ATP.

Valorile luate din memorie sunt in afara intervalelor specifice.

Deviatia rotilor este prea mare una fata de cealalta. Deviatia maxima admisa 20 mm.

In orice caz este recomandat sa se reincarce dimensiunile aprametrilor rotii pentru rezolvarea erorii, conform capitolului 9.3.1

7.5.1.12 F012 / Controlerul master nu functioneaza

Aceasta eroare apare la activarea cabinei in cazul in care Controllerul Master este detectat ca ne fiind in pozitia de functionare, conditie necesara pentru a fcailita testele de pornire . Cauzele posibile sunt:

Controllerul nu functioneaza datorita unei erori unamne.

Computerul trenului care trimite semnale de intrare catre ATC este defect.

7.5.1.13 F013 / Invalid combination of Head and Tail control relay

Nu se utilizeaza in proiectul din Bucuresti.

F014 / Configuratia incorecta a trenului

O inconsistenta a fost detectata in configuratia datelor trenului , probabil datorita unei setari gresite a parametrilor .

Este recomandat sa se reincarce configuratia datelor trenului pentru a se putea sterge eroare, conform capitolului 9.3.1

F015 / Controllerul de directie in pozitie incorecta

Nu este aplicabil proiectului din Bucuresti.

F016 / Eroare baliza

Informatie gresita transmisa de baliza

Baliza lipseste sau este gresit pozitionata

Baliza are un defect hardware

Parametrii rotilor nu sunt corect setati (aceasta mascheaza integrarea balizei in profilul energetic)

Influenta erorii antenei baliza (F017)

F017 / Eroare antena baliza (BTM)

Alimentarea cu energie a BTM lipseste

Perturbatii pe cablul antenei baliza (degradarea cablului, pierderea conectorilor sau a pinilor, probleme EMC).

Probleme EMC cauzate de campul electromagnetic din vecinatatea antenei. Frecventa  limita 4,5 MHz.

Antena nu se afla in pozitia corecta

Antena este pozitionata peste o baliza sau un corp solid metalic cand sistemul ATC efectueaza testele de pornire.

Eroare in cale (transmiterea unei informatii incorecte de catre baliza).

Defect haerware in BTM.

Defect haerware al antenei baliza

Eroare MVB ,vezi .

Eroare MVB

In cazul unei erori a MVB, unitatile computerului care sunt conectate la MVB vor indica eraorea prin intermediul LED-urilor. Indicarea erorii la MFSD nu poate fi prezisa exact deoarece depinde de tipul erorii MVB. O regula generala, daca unitatile vitale pierd capacitatea de a comunica, acestea se vor opri, deoarece sistemul platforma de supraveghere va detecta eroarea, vezi captitolul 6.3.2.4 MFSD va afisa mesajul "FAIL" pe ecranul de afisarea a codurilor de eroare. Daca sunt suspectate probleme de comunicatii este recomandat sa se verifice strea unitatilor, conform procedurii descrise in capitolul 9.4 cu scopul de a izola defectul.

Posibilele cauze ale unei erori de comunicatie MVB, sunt::

Comunicatia MVB intrerupta (pierderea contorilor sau pinilor MVB).

Perturbatii in comunicatia MVB (probleme EMC).

Mufa terminala nu este conectata corect sau este defecta.

Defect al unitatii MVB .



7.6 Defecte ale ATO


Deefectele ATO nu sunt indicate direct pe MFSD, cu exceptia celor fatale pentru ATO, care sunt indicate prin alarma ATO care va sclipi. IN timpul operatiei un defect ATO, este anuntat prin schimbarea nesteptata a modului AUTO in modul MCS. Defectarea ATO poate proveni din mai multe cauze, si de aceea este recomandata verificarea jurnalelor AE al COMC/VCULite_ATO pentru obtinerea unor informati suplimenatre, vezi capitolul 9.5

Exista mai multe motive care pot determina aparitia unor defecte ale ATO , pe care le vom enunta in subcapitolele urmatoare:

7.6.1 Defecte ale unitatii ATO

Cauze posibile:

Intreruperea alimentarii unitatii COMC/VCULite_ATO

Defectarea hardware a unitatii COMC/VCULite_ATO.

Defectare software in apliactii ATO. Acestea pot fi remediate prin simpla repornire a sistemului.

Eroare MVB .

7.6.2 Defecte legate de aparitia unor informatii gresite ale trenului


Este de o importanta cruciala ca datele trenului sa fie corect setate pentru ca ATO sa functioneze corect. Urmatoarele aspecte trebuie atribuite unei functionari incorecte a setului de date al trenului:


Precizia ATO opreste trenul, dar intotdeauna la o pozitie relativa fata de pozitia normala de oprire. Acest lucru se intampla probabil datorita unor setari gresite ale configuratiei trenului, vezi capitolul. 9.3.1

Locatiile stabiliate sunt ignorate. Aceasta este cauza pentru care sajustarea parametrilor rotii poate fi defectuasa. Acest lucru determina o masurare a lungimii eronata, ceea ce impiedica ATO in sa gaseasca cea mai apropiata baliza. (ATO prezinta o "gama de cautare" limita in cadrul careia baliza trebuie cauta, altfel este ignorata).

Salvarea unui registru al defectelor la dezactivarea cabinei

Fiecare dintre unnitatile computerului , COMC_x, VCULite, CTIU, BTIU si BTM, inregistreaza un jurnal al erorilor in memoria lor. Aceasta informatie este retinuta pana cand sistemulATC este oprit. (NOTA: Dezactivarea cabinei nu opreste ATC) .


Este importanta extragerea jurnalului de erori din unitati inainte ca trenul sa fie oprit.

Nota! VCULite o baterie back up ce permite inregistrarea erorilor pana in momentul epuizarii acesteia. Bateria se fla in unitatea externa MOBAD , pentru a schimba aceasta baterie vezi ref.[ ].



8.Inlocuirea unitatilor ATC


Urmati urmatoarele instructiuni cand inlocuiti unitatile ATC. Montarea fizica a unitatilor este descrisa in desenele de montare..

Nota! Cand o unitate a fost inlocuita, s-au efectuat daowloaduri, setari de parametrii sau s-au efectuat teste , acestea trebie sa se fi efectuat inainte ca vehiculul sa fie pus in functiune, dupa cum se va explica in urmatoarele sectiuni!

Inlocuirea COMC, VCULite, CTIU, BTIU, VDX si SDU

8.1.1. Conectori

Toate unitatile si cablurile sunt identificate dupa eticheta. Este o parte a mentenantei corective, evitarea riscului de combinare a conexiunilor, lucru posibil cand la un loc se gasesc mai multe cabluri cu conectorii de acelasi tip.

8.1.2 Indepartarea unitatii

Opriti alimentarea cu energie a sistemului ATC .

Pierderea suruburilor de montare al tuturor conectorilor, apoi indepartati conectorii din unitate, inclusiv componenta terminala MVB , daca exista.

Deconectati cablul de legare la pamant.

Pierderea suruburilor de montare ale unitatii.

Indepartati unitatea defecta de la locul ei.

Indepartati pinii mecanici codificati de la unitate, daca exista.

8.1.3 Montarea noii unitati

Verificati dca unitatea este etichetata cu numarul de productie corect.

Remontati pinii mecanici codificati noii unitati, daac este necesar. Carcasa conectorului unitatii va prezenta pini codati in acelasi mod cu conectorul X3, vezi capitolul 8.1.1 .

Montarea unitatii si securizarea tuturor suruburilor montate prin aplicarea unei forte de strangere corecte.

Conectati cablul cu legatura la pamant. Verificati ca suprafata de contact sa fie curata.

Masurati rezintenta electrica dintre unitatea ea mai apropiata si sasiul vehiculului. Re\istenta maxima admisa este 1.0 Ω.

Conectati toti conectorii, incluzand capatul MVB, daca exista, si securizati suruburile montate prin aplicarea unei forte de strangere corecte.

Alimentati sistemul ATC .

Daca   COMC, VCULite, BTM, BTIU (sau CTIU, nu este updatata cu ultima versiune a SW ): Download-ati fisierul DLU , vezi capitolul 9.2.

Daca COMC, VCULite, BTM, BTIU sau CTIU: Setati valoarea SDA, vezi capitolul 9.3.2.

Daca COMC_ATP: Setati datele trenului, vezi capitolul 9.3.1.

Daca BTIU: Setati lungimea cablului antenei, vezi capitolul 9.3.3

Executati un test de pornire in conformitate cu procedura din capitolul 0.

Executati un test de operare conform procedurii descrise in capitolul 10.3

Inlocuirea BTM

Inlocuirea BTM in principal include urmatoarele activitati:

Dezactivarea ATP cu cheia de activare a cabinei.

Oprirea alimentarii de la baterie pentru BTM care va fi inlocuit.

Deconectare toti conectorii.

Deconectare cablurile de impamantare.

Pierderea suruburilor de montare.

Indepartati pinii mecanici codificati de la unitate, daca este cazul.

Indepartati unitatea defecta de la locul ei.

Verificati numarul produsului, revizia si daca este cazul numarul de serie al noii unitati, conform cerintelor.

Montati noua unitate cu mounting screws.

Conectati cablul de impamantare ( verificati ca suprafata de contact sa fie curata).

Remontati pinii mecanici codificati noii unitati, daca est cazul. Carcasa conectorilor unitatii va fi codata cu pini in acelasi mod cu conectorul asociat X3, vezi capitolul 8.1.1 .

Atasati toti conectorii de cabluri.

Treceti alimentarea pe baterie a BTM care urmeaza sa fie schimbat. Inainte de a porni unitatea BTM, fiti siguri ca BMT are cablul antenei conectat la cutia antenei.

Realizati calibrarea la bordul echipamentului de baliza conform Ref. [ ].

Downloadati software-ul BTM conform sectiunii 9.2 .

Downloadati SDA conform sectiunii 9.3.2 .

Efectuati verifivarea de calibrare a echipamentului de antena de baliza conform Ref. [12].

Realizati un test de pornire conform procedurii descrise in capitolul 10.2.

Realizat un test de operarea conform procedurii descrise in capitolul 10.3


Inlocuirea /corectia MFSD

8.3.1 Inlocuirea intregului MFSD

Opriti sistemulATC , inclusiv circuitul magnetic de intrerupere al MFSD.

Indepartati cele patru suruburi din fata unitatii.

Scoate cu grija MFSD din panoul de control.Atentie, cablajul din prejut trebuie manevrat astfel incat acesta sa nu fie avaratiat in timpul rpocedurii.

Deconectati toti conectorii de cabluri, inclusiv suprafata de terminare a MVB daca este cazul.

Deconectati cablul d eimpamantare.

Indepartati unitatea defecta.

Conectati cablul de impamantare la noul MFSD.

Conectati conectorii de acabluri si suprafata de conectare a MVB , daca este cazul, la noul MFSD.

Puneti noul MFSD la locul sau inc adrul panoului de comanda.

Inserati suruburile de montare si strangeti-i.

Comutati alimentarea pe baterie cu circuitul magnetic de intrerupere..

Efectuati un test de pornire conform procedurii descrise in capitlul 0.

Efectuati un test prin apasarea butonului conform capitolului 0.

Efectuati un test de operare .cap 10.3

Testati modul autonom al MFSD prin inchiderea ATP prin intemediul switc-ului CAM actionat in pozitia "MINERVA". Actionati trenul si verificati daca este indicata viteza.

Actionati switch-ul CAM in pozitia "ATP"

8.3.2. Schimbarea sigurantelor

Indepartati MFSD conform capitolului 8.3.1

Inlaturati partea metalica din partea din spate a MFSD prin demontarea suruburilor.

Schimbati siguranta in interiorul MFSD.

Punei la loc partea metalica..

Montati unitatea conform capitolului 8.3.1.

8.3.3 Schimbarea lampilor

Este recomandata utilizarea uneltelor de intretinere speciale pentru inlocuirea lampilor.

Indepartati protectia.

Schimbati becul.

Put back the bonnet.

Efectuati un tets prin apasarea butonului pentru a verifca daca toate compenentele functioneaza.

Inlocuirea antenei baliza

Inlocuirea antenei Gray pentru seriile BM2 este diferita de cea a Cutia antenei pentru seriile BM21 in unele detalii.O inlocuire a antenei baliza va asigura o urmare corecta a instructiunilor.

8.4.1 Inlocuirea antenei Gray

Pentru inlocuirea antenei Gray vor avea loc urmatoarele activitati antena este conectata cu BTIU numai pentru seriile BM)

Opriti sistemul ATC.

Indepartati capacul emitatorului si al conectorilor cablurilor de receptie.

Decomenctati emitatorul si si conectorii cablurilor de receptie de la unitate.

Desfaceti mufele bucselor izolante. Slabirea piulitelor atasate.

Asezati in afara unitatii antenei, bucsele izolante si cablurile antenei.

Deconectati cablul de legatura cu pamantul

Desfaceti cele patru bolturi ale antenei si indepartatile.

Securizati antena cu cele 4 bolturi.

Masurati distanta de montare conform procedurii de verificare a pozitiei descrisa in capitolul 5.4 .daca este necesar, demontati antena si ajustati structura metalica pentru a obtine distantele corecte.

Atasati corect puntea cu legare la pamant, de antena.Asigurativa ca exista legatura electrica intre unitatea antenei si sasiul vehiculului.Rezistenta maxima permisa este de 1.0 Ω.

Asezati cu atentie bucsele izolante si tuburile de protectie in noua unitate a antenei.

Protejati suruburile prin bucsele izolante.

Conectati cu atentie emitatorul si conectorii cablurilor de receptie in noua unitate a antenei.

Inlocuiti capacele protectoare ale emitorului si conectorilor cablurilor de receptie.

Verificati intensitatea campului magnetic produs de noua antena conform capitolului 5.5

Daca rezultatul esteOK, efectuati un test de operare conform capitolului 10.3

8.4.2 Inlocuirea cutia antenei (CAU)

Activitatile efectuate pentru inlocuirea cutiei antenei (CAU)sunt urmatorele, cand aceasta este conectata cu BTM numai pentru seriile BM2.

Dezactivati ATP cu cheia de activare a cabinei.

Opriti alimentarea de la baterie BTM.

Indepartarea capacului de protectie al cablului conectroului antenei.

Deconectati cablul conectorului antenei de la cutia antenei.

Slabirea piulitelor din zona bucselor izolante.

Indepartati bucsele izolantecu tuburile si cablurile izolante de la cutia antenei.

Slabiti clemele montate la sol, daca este cazul, ale cutiei antenei.

Indepartati cele 4 suruburi ale cutiei antenei.

Mutati bucsele izolante de la noua cutie a antenei la cea care urmeaza sa fie inlocuita.

Verificati daca numarul de productie, revizia, si daca este cazul nuamril de serie al noii unitati, indeplineste cererile.

Manevrati in siguranta noua cutie a antenei .

Verificati posibilele diferente de nivel. Daca apar diferente mai mare de 1 mm acestea trebuiesc compensate.

Montati cutia antenei cu cele 4 surubuti (piroane)

Masurat distantele din urma montarii conform verificarii pozitiei din capitolul 5.4 .Daca este necesar demontati antena si ajustati structura pana obtineri distantele corecte.

Montati clemele de la sol,daca este cazul, cutiei antenei. Asigurati-va ca exista o conexiune intre cutia antenei si sasiul vehiculului. Rezistenta maxima dintre sasiul vehiculului va fi de 1,0 W.Puneti cu atentie bucsele izolante cu tuburile si cablurile protective in cutia antenei.

Securizati mufele prin bucse izolante.

Conectati cu atentie cablul antenei la Cutia antenei.

Montati capacul protector peste conectorul cablului de antena..

Schimbati alimentarea cu baterie pentru BTM.

Efectuati calibrarea echipamentului balizei onboard conform Ref. [11].

Downloadati soft-ul BTM conform sectiunii 9.4.

Efectuati o verificare a calibrarii echipamentului de baliza onboard, conform Ref. [12].

Activarea ATP cu cheia de activare a cabinei.

Se efectueaza tetsul de pornire al sistemului ATP.

Verificti dca testele de pornire s-au efectuat fara erori.

Efectuati testele de operare din capitolul 10.3

Inlocuirea bobinelor receptoare

Exista cate o PUC in fata fiecarei roti ale primei osii in fiecare directie de mers. La un capat al PUC, cablul este capsulat in PUC iar la celalat capat acesta intra in cutia de jonctiune.Pentru inlocuirea bobinelor receptoare defecte procedati astfel :

Opriti alimentarea sistemului ATC.

Deconectati cablul din cutia de jonctiune.

Demontati suruburile care tin PUC si indepartati PUC.

Verificati conditia suportilor Uitati-va dupa lovituri, si inlocuiti suporturile daca este necasara.

Montati noile PUC.

Efectuati o verificare a pozitiei urmand instructiunile din capitolul 5.6

Conectati cablul in cutia de jonctiune.

Porniti sistemul ATC si efectuati testele de pornire conform procedurii dn capitolul 10.2

Efectuati un tets de operare conform capitolului 10.3

Nota! Este important sa se verifice conditia suporturilor de montare ale bobinelor receptoare.Fisurile pot evolua usor in sparturi ceea ce poate determina caderea sistemului.

Inlocuirea tahimetrului

Fiecare sistem ATC are atasate doua tahimetre. La un capat al tahimetrului cablul este capsulat iar la celalat capat cablul se termina in cutia de conexiune.Urmati urmatoarea procedura cand inlocuiti un tahimetru defect:

Opriti alimentarea sistemului ATC.

Deconectati cablul tahimetrului de la cutia terminala.

Demonati toate clemele pentru cabluri.

Demontati cele patru surubri cu care este fixat tahimetru de ax.

Scoateti tahimetrul si indepartati-l din lcoul de fixare.

Nu slabiti flansa de adaptare,decat daca este necesara schimbarea (boogie ). In acest caz este necesara atat schimbarea flansetei de adaptare cat si pinilor la noul ( boggie).

Aasati cu grija noul tahimetru in mansonul de cabluri. Fiti siguri ca bransamentul tahimetrului este inserat langa pini, pot aparea erori de masurare!

Protejati cele patru suruburi prin apicarea unei forte de strangere potrivite(31-34 Nm).

Conectati cablul tahimentrului la cutia terminala.

Asigurativa ca iesirea cablurilor la tahimetru are unghiul corect iar raza formata de cablu nu este prea mica (min 150 mm), vei Figure 0-1.

Montati clemele pentru cabluri.

Efectuati un test de operare conform procedurii din capitolul Eroare! Fara sursa de referinta..

Figure generatorul de impulsuri, fixare


Inlocuirea cablurilor si conectorilor

Inlocuirea cablurilor si conectorilor avariati se va realiza numai cu aprobare. Pentru informatii detaliate legate de punctele de conexiune ale conectorilor vezi ref.[4] si ref.[ ].

8.7.1 Manevrarea cablurilor intre BTIU si antena Gray

Cablurile Rx si  Tx dintre BTIU si antena baliza trebuie manevrate cu o atentie speciala , din moment ce o instalare gresita va avea un impact directa asupra performantelor BTIU / Antena de transmisiune.


Alternative

Lungime [m]

Toleranta [m]

























Table , Restrictions on cable lengths between connector X8 and the Antenna Unit

Pentru precizari legate de instructiunile de montare ale conectorilor Rx si Tx vezi ref.[ ] si ref.[8].

8.7.2 Manevrarea cablurilor dintre BTM si CAU

Inlocuirea cablului CAU - BTM presupune urmatoarele actiuni:

Deactivati ATP cu cheia de activare a cabinei.

Opriti alimentarea de la baterie a BTM.

Indepartati capacul de protectie al conectroului de cabluri al antenei .

Indepartati conetrorul de cabluri al antenei de Cutia antenei.

Indepartati conetrorul de cabluri al antenei de BTM.

Verificati daca numarul produsului, revizia si daca este necesar numarul de serie al noii unitati, indeplinesc cererile..

Inlocuiti cablul

Conectati conectorul cablui de antena la BTM.

Atasati cu grija conectorul de cabluri al antenei la CAU.

Montati capacul de protectie peste conectorul de cabluri al antenei.

Comutati pe alimentarea cu baterie a BTM.

Realizati calibrarea echipamentului de baliza conform Ref.[11].

Download.ati software-ul the BTM conform sectiunii 9.2

Realizati o verificare a calibrarii echipamentului de baliza conform Ref.[12].

Activati APT prin cheia de activare a cabinei

Sistemul ATP realizeaza un etst de pornire.

Verificati daca tetsul de pornire s-a efectuat fara erori.




Inlocuirea releelor

Inlocuirea releeelor defecte se face numai cu aprobare.

Nota! Retineti ca integritatea intregului sistem ATC este obtinuta prin utilizarea unor relee de clasa de siguranta.De aceea acestea nu trebuiesc inlocuite cu relee mai slabe.

9. Unelte si echipamnetul de testare

Exista cateva unelte folositoare pentru service si intretinerea a unitatilor ATC, care trebuie sa fie familiare conducerii din acest departament. In urmatoarele sectiuni, va fi oferit un rezumat despre fiecare unealta si procedurile de testare.

9.1 Organizarea termilanului PC


In cea mai mare parte, organizare presupune un terminal PC, preferabil un laptop, ca interfata folosita. Este nevoie un Microsoft Windows NT 4.0 sau de o varianta mai buna cu un terminal emulator urmanad standardele VT100 ca sa utilizati un SW PC cu un procesor Intel Pentium.

Aditonal, este nevoie de un cablu seriat RS-232

Nota! Terminaul PC nu trebuie sa fie conectat in timp ce trenul merge.


Setati urmatorii parametrii ai terminalului

Rata Biti:               For CTIU, BTIU, BTM, VCULite_ATO si COMC_ATP: 19200 bps;

For COMC_ATO: 38400 bps

Data bits:               8 bit

No of stop bits:      1

Parity                    Nici unul

Flow control:         Nici unul

Connect RS232:    on

VT 100-terminal mode:      on

Cablul serial trebuie sa fie unul protejat si in 3 fire, dupa urmatoarele standarde.

9-pin barbatesc DSUB; Conectat la X4 laCOMC_x, BTIU, BTM sau CTIU

9-pin femeiesc DSUB; conectat la portul RS232 COM la PC

Pin 3 (TxD)

Pin 2 (RxD)

Pin 2 (RxD)

Pin 3 (TxD)

Pin 5 (GND)

Pin 5 (GND)



6-pin RJ-12; Connect to X8 la VCULite

RJ-12 to 9-pin femeiesc DSUB converter; Conectat la portul RS232 COM al PC

Pin 2 (TxD)

Pin 2 (RxD)

Pin 3 (RxD)

Pin 3 (TxD)

Pin 4 (GND)

Pin 5 (GND)

9.2 Downlodarea aplicatiei software (DLU)

Aplicatia software se downlodeaza din terminalul PC spre o interfata serial. Downlodarea necesita sa fie facuta inaintea oricaror parametrii, cum ar fi marimea rotii, SDA.

Unitatile pentru download-ul software sunt COMC_x, VCULite, CTIU, BTIU and BTM

Pentru detalii referitoare la procedura de download, vezi ref.[1].



9.3 Parametrii de setare si de verificare

In mod normal, parametrii sunt setari si verificati folosind monitorul RTS, care este fixat in unitatea vizata. Aceasta este accesata de terminalul PC, care este conectat ca in descrierea de mai sus.

9.3.1 Datele de setare ale trenului

Este necesar ca unii parametrii din data de baze ale trenului sa fie setate pentru ca sistemul ATC sa fie compatibil cu trenul. Cei mai importanti parametrii sunt:

Marimea rotii

Datele trenului sunt setate prin monitor spre PC Terminal, vezi procedura descrisa in ref 1.

Nota!     Setarea gresita a parametrilor poate fi periculoasa! Ex: trenul poate sa mearga mai repede decat apreciaza ATC, trenul poate sa se opreasca inainte de locul dorit, trenul poate accelera mai repede datorita notiunii gresite a lungimii trenului.

Intotdeauna verificati daca datele trenului au fost introduse corect dupa downloadare!

9.3.2 Setarea dsipozitivelor de siguranta (SDA)

SDA este necesara pentru a fi siguri ca downlodarea software-ului este in locul corect. Valoarea SDA este inclusa in DLU si trebuie setata in unitate in Non-Volatile Memory (NVMEM). La inceput, SDA care include DLU se potriveste cu stocarea SDA in unitate, NVMEM

Setarile SDA sunt aplicate din COMC_x, VCULite, CTIU, BTIU and BTM.

Atentie la faptul ca SDA trebuie sa fie setat o singura data, dupa downlodarea primului DLU. Cand unitatea este aprinsa prima oara cu software-ul downlodat, utiliztorul are doar 1 minut pentru a introduce SDA dupa ce monitorul RTS este disponibil. Aceasta presupune o verificare corecta, altfel o eroare va fi primita si unitatea va fi restartata.SDA este setat prin monitorul RTS spre terminalul PC.

Nota: Doar BM21 the MOBAD in VCULite are serialul EEPROM este folosit pentru stocarea datelor adresa dispozitivului MVB si data bateriei. Adresa MBV trebuie sa fie aceeasi cu adresa SDA a ATO see in ref.[1]. Procedura de inlocuire a MOBAD, vezi ref.[ ].


9.3.3 Setarea lungimii pentru cablul antenei baliza (pentru BTIU)

Cand a este inlocuit BTIU, este necesara downlodarea lungimii cablului antenei BTIU. Pentru acest tren sunt disponibile un numar de lungimi de cablu.

Lungimea cablului este setata prin monitoul RTS spre Terminal PC, procedura este descrisa in ref.[1].

Nota: BTM in trenurile BM21 nu are nevoie de setarea lungimii cablului antenei baliza dar BTM realizeaza calibrarea echipamentului Balise disponibil. Calibrarea va fi facuta cand se inlocuieste BTM, CAU ori cablul antenei balise. Vezi capitoul , pentru mai multe detalii.

9.4 Datele produsului si verificarea statusului

Pentu a verifica daca toate unittile din sitemul ATC comunica in mod corect si au ca ca status "Running", (Funcioneaza), citeste informatiile produsului din COMC_ATP dupa ce sistemul a fost aprins. Informatia este accesata prin monitorul RTS spre terminalul PC. Introduceti comanda "dbs", dupa ce unitatile relevante au fost listate, priviti figura 9-1. Pentru indentificarea fiecarei unitati a produsului, va fi afisat statusul si o recapitulare a evaluarii.

Daca unitatea nu arata statusul "Running", motivul ar putea fi acela ca o evaluare incorecta a unitatii sau un fisier gresit DLU este folosit.


Figure , Terminal display when requesting status information

9.5 Verificarea jurnalului de evenimente

Fiecare unitate a computerului, COMC, VCULite, CTIU, BTIU si BTM, stocheaza un jurnal AE (functionarea aplicatiei) in propria memerie. Cel putin ultimele 200 de functionari sunt stocate in fiecare jurnal AE. Informatia este retinuta pana cand sistemul ATC este oprit (de la principala sursa de putere a trenului.)

cand a avut loc o eroare in timpul operatiei, este nevoie ca un jurnal AE sa fie verificat, pentru ca acesta ofera mai multe detalii despre eroare. aceasta se face prin monitorul RTS spre terminalul PC. aparasi comanda AE, si toate informtiile vor fi afisate pe ecran, vezi ex de mai jos

Figure , Listing of AE log on terminal screen

Retineti ca fiecare unitate are propriul logaritm, care poate fi accesat din unitatea respectiva. Toate mesajele distribuite in unitatile slave sunt trimise de asemenea in unitatea COMC_ATP, unde apar in format comprimat. Este indicata de asemenea ca verificarea logarirmul AE sa inceapa din COMC_ATP.

Memorarea AE de catre COMC/VCULite_ATP, incluzand formatul lor este specificat in ref.[2].

Memorarea AE de catre COMC/VCULite_ATO, incluzand formatul lor este specificat in ref.[3].

Memorarea AE de catre BTM, incluzand formatul lor este specificat in ref.[13].



9.6 Salvarea informatiilor terminale

Este necesara stocarea informatiilor terminale, cum ar fi jurnalul AE, in fisiere pentur analize ulterioare. Orice apare pe ecran, poate fi stocat cand se foloseste termenul DCU, urmand pasii:

[ ] Conectati cablul si configurati termenul DCU cum se descrie in ref. [ ]


Din Meniu - fisiere - stocati toate datele de transfer in LOGFILE pentru stocarea pasilor fisierelor (trebuie facut inainte de a cere un jurnal AE)

Verificati spre ex. Jurnalul AE pentru a intra comanda "AE".

Totul ce apare pe ecran va fi acum stocat in fisierul specificat. Aceasta va fi in functiune pana cand "Store all data transfers to Logfile"este neverificat.

Selectati optiunea numele jurnalului si apasati OK


Aparatul de masurare a intensitatii campului magnetic

Fiti atenti la prevederile de siguranta in ceea ce priveste transmisiile campului magnetic asa cum sunt descrise in capitolul 4.1, cand lucrati in apropierea unei antene baliza!


Aparatul (numarul produsului ZTH 101 02) este folosit pentru a masura intensitatea campului antenei baliza in timpul transmisiunilor.

Figure , Field strength meter

Nota: Aparatul nu este aplicabil in combinatia BTM si CAU in serii BM21

9.7.1 Instructiunile utilizatorului

Suspendati intrumentul sub antena, ca in imaginea de mai jos.

Activati antena, setand in revers directia controllerului (persoana/lucru care directioneaza)

Verificati intensitatea campului masurat

Figure , Field strength meter hanging under antenna

Aparatul functioneaza in trei arii:

Rosu                   =intensitatea campului este prea jos

Alb                      =intensitatea campului este prea jos

Verde                  = intensitatea campului acceptabila

9.8Unitatea interconecata

Unitatea interconectata este o unealta pentru test pentru a masura semnalele ce trec prin conctorii X3 si X4 spre urmatoarele unitati: COMC_x, BTIU, BTM, CTIU, VDX, SDU si MFSD. Unele puncte ale testului sunt disponibile incluzand posibilitatea de a frana circuite specifice. Exista doua tipuri de unitati interconectate, una pentru conectorul DIN MH (3NSS001797-01) si unul pentru conectorul DIN F (3NSS001798-01).

Figure , Interconnecting Unit

9.8.1 Instructiunile utilizatorului

Inainte de inter-conecta unitatea, sistemul ATC trebuie sa fie oprit.

Deconectati conectorii de la unitate pentru a efectua trasabilitatea defectelor.

Daca conectorul X3 (J1 on the MFSD) trebuie accesat, folositi IU-DIN MH, exceptand cazul in cand au loc teste pe COMC, CTIU si MFSD, la care trebuie folosit IU-DIN F

Daca conectorul X4 este accesat, folositi IU-DIN F.(nu se potriveste cu COMC, CTIU, BTIU si BTM unde conectorul X4 este folosit pentru interfata seriala).

Conectati conectorul femeiesc IU la unitate pentru a testa

Conecatai conectorul IU la cablul conector, care a fost deconectat.

Porniti sistemul

Semnalele actuale pot fi acum masurate cu un multimetru sau un instrument similar. Pentru a afla ce terminal corespunde unui anumit semnal, trebuie sa fie disponibila diagrama circuitului.

-Voltajul unui semnal poate fi masurat intre doi terminali

-Curentul unui semnal poate fi masurat mai intai prin conectarea intrumentului intre doua puncte de acces din terminal, si prin deschiderea terminalului astfel incat curentul circula prin intrument.

Dupa ce tesul este gata sistemul trebuie inchis, IU deconectat si conectorul reconectat la unitate.


9.9 Software de test si instalare BTM

Software-ul de test si instalare BTM (BTIT) este utilizat pentru testarea si calibrarea hardware-ului BTM. Urmatoarele capitole descriu cum se foloseste BTIT pentru calibrarea BTM. Pentru mai multe informatii despre Software-ul de Test si Instalare a BTM (BTIT) vezi Ref.[11]

Cerinte hardware

Pentru utilizarea Software-ului de test si instalare BTM (BTIT) veti avea nevoie de:

Un PC compatibil IBM cu procesor Pentium III, cel putin

Windows XP / Windows 2000 instalat si configurat în sistem

Cel putin 256 MB RAM

Un monitor video VGA (sau mai bun)

Cel putin 20 MB spatiu liber pe hard disk

Un slot de card tip I PCMCIA, si

O unitate optica CD ROM pentru instalarea Software-ului de test si instalare BTM

Software de test si instalare BTM - CD ROM

Pe acest CD ROM veti gasi:

Un fisier Set-up (BTITsetup.exe) cu patru fisiere arhiva (uir_cust.001,uir_cust.002, uir_cust.003, uir_cust.004), folosite la instalarea PC-client BTIT Client SW (Article No. 3NSS003713-03)

DCU-Term - un program Terminal pentru download din BTIT Server SW fisiere -.dlu

Un fisier BTIT Server SW DLU-(exemplu namebtm_test_version_5_4.dlu) pentru download într-un BTM (Article No.3NSS003713-02)

Documentatie continând informatii utilizator, manualul BTIT, Informatii despre Versiunea Produsului si Release Notes BTM (Article No. 3NSS003713-01).

Când rulati setup.exe, Software-ul de test si instalare BTM se va extrage singur în directorul selectat si va crea un folder (BTMtest) continând urmatoarele fisiere:

Fisierul executabil (BTMTest_customer.exe)

Fisierul de initializare (testsw.ini)

Câteva fisiere interfata user (start_part_1.uir, start_part_2.uir, uir_flashload_1.uir , uir_flashload_2.uir, Uir_two_1.uir, Uir_two_2.uir, btm_id_1.uir, btm_id_2.uir, lang.uir), and

Fisiere utilizate utilizate pentru dezinstalarea programului (uninst.exe, uninst.dll and uninst.lrm).

Fisierul setup.exe va instala de asemenea un folder (cvirte) în directorul WINNT /system32. Acest folder contine doua two sub-foldere, bin si fonts.

Folderul bin contine patru fisiere dupa cum urmeaza:

cvirt4.rsc si cvirte.rsc, si

doua fisiere text msgrt4.txt si msgrt.txt.

Folderul fonts contine doua fisiere True Type Font dupa cum urmeaza:

font_ni7seg.ttf, and nisystem.ttf.

Instalarea Software-ului de test si instalare BTM

BTIT Server SW (BTM Test and Installation Software) este uneori downloadat în BTM în timpul fabricarii. Acest ghid de instalare este utilizat daca din diferite motive este necesara reinstalarea, de exemplu BTM trebuie recalibrat pentru ca antene a fost înlocuita.

Download-ul va fi executat printr-o legatura seriala de comunicatie, utilizând un cablu Null Modem între conectorul X4 al BTM si un conector serial (COM1 sau COM2) al PC (este recomandata utilizarea programului terminal DCUTerm, acesta este vazut în prezent ca fiind cel mai rapid


Introduceti CD ROM-ul continând Software-ul de test si instalare BTM. Copiati fisierul BTIT Server SW dlu din CD în partitia C: a computerului.

Deschideti programul DCU-Term.

Alimentati cu energie BTM si verificati ca ledurile MVB si OK de pe partea frontala a BTM sunt aprinse (verde).

Mergeti în meniul "file", "open" fisierul setup btm.dts

Mergeti în meniul "options", apoi la "Setup (communications and signals).".

Acelasi port de comunicatie va trebui ales pentru conectarea cablului Null Modem al PC-ului. Viteza de comunicatie baud rate va trebui setata la 19200. Se da Click pe butonul OK , va fi afisata fereastra principala a DCU-Term. Daca în partea de jos a ferestrei DCU-Term apare Reconnect (F8), apasati tastan F8.

Apasati butonul "simon" localizat în partea de jos a ferestrei DCU term. Apoi va trebui sa apara în fereastra Monitorul Simplu SiMon, aratând ca în imaginea urmatoare.




Apasati butonul "SB 115.2" localizat în partea de jos a ferestrei DCU term. Urmatorul text va aparea în fereastra.



Mergeti în meniul "options", apoi la "Setup (communications and signals).". Schimbati viteza de comunicatie baud rate la 115200 si apasati butonul OK.

Tastati caracterul "q" în fereastra DCU-Term si apasati tasta ENTER (return).

Mergeti în meniul "Tools",apoi la "Download program to target system.". Apoi este afisata fereastra "download program to target system.".


Apasati butonul OK si va apare ferestra de dialog "File to Load". Localizati si selectati fisierul BTIT Server SW DLU pentru a fi downloadat la BTM si click pe butonul Open. Începe downloadarea fisierului DLU. Downloadarea BTIT Server SW DLU dureaza aproximativ 6 minute.



Când downloadarea BTIT Server SW este completa, textul Programming OK va aparea în fereastra DCU-Term.



Închdeti programul DCU-term. La închiderea programului DCU-term poate sa apara o fereastra dialog cu întrebarea daca se salveaza fisierul set-up. Se da clik pe butonul "No".

Utilizare BTIT - Software de test si instalare BTM

Set-up

Conectati cablul Test and Installation între portul PC COM1 sau COM2 si conectorul X9 al BTM, dupa cum este aratat în figura urmatoare.

Conectati convertorul RS232/RS485 la adaptorul pentru alimentare cu energie 115/230 VAC.

Asigurati-va ca BTM este corect conectat la CAU.

Verificati si validati operatiunileset-up în concordanta cu Bombardier Routine Installation Tests, cum ar fi: toate conexiunile sunt facute corect, nu sunt erori de polaritate, adresele device-urilor sunt corecte si bucla de test este terminata.

Alimentati cu energie BTM si varificati ca LED-ul OK de pe partea frontala a BTM este aprins (verde).

Pornirea Programului

Opriti si apoi reporniti alimentarea cu energie a BTM pentru a restarta BTM.

Se da click pe Start si din meniu se selecteaza Programs. În folderul BTM Test and Installation SW ver. 5.xx din lista de programe, selectati fisierul program icon BTM Test and Installation SW ver. 5.xx , ca in imaginea de mai jos.



Se da dublu click pe iconul BTM Test and Installation SW ver. 5.xx pentru a porni programul.

Programul va afisa o fereastra principala, ca în figura urmatoare.


Nota:      Software-ul de Test si Instalare BTM porneste cu trimiterea versiunii partii tinta la partea PC Client pentru a se verifica potrivirea PC Client cu tinta DLU. Daca se constata o greseala, un mesaj de atentionare va va oferi alegerea între abandonare si continuare (cancel or continue). Daca alegeti Continue cu apasarea butonului OK, software-ul de Test si Instalare BTM poate sa nu functioneze corect.

Încarcare Flash

Fereastra de încarcare flash este utilizata pentru încarcarea configuratiilor FPGA (firmware) în BTM/Rx dupa cum urmeaza:

Apasati butonul Flash loading în BTM fereastra Software-ului de Test si Instalare BTM pentru a accesa fereastra Flash load panel.



Utilizati butonul Browse. pentru selectarea fisierului (*.exo) cerut si apoi selectati canalul corect (A sau B). Dati click pe butonul Load file to flash pentru a începe procesul de downloadare. Executia downloadarii este afisata în bara de progres Loading (%).



Daca este necesara operatiunea stop/intrerupere downloadare, dati click pe butonul Break loading

Parametrii de instalare

Nota:      Pentru a fi siguri ca influente nedorite nu afecteaza calibrarea, antena trebuie sa fie montata corect. Nimic nu va trebui sa disturbe masuratorile, ca exemplu: surse de zgomot, balize, obiecte metalice, cabluri sau apa.


Sunt utilizate trei ferestre pentru calibrarea BTM:

fereastra RX EEPROM Parameters,

fereastra TX EEPROM Parameters,

fereastra PS EEPROM Parameters.

Apasati butonul Installation Parameters în fereastra Software-ului de Test si Instalare BTM.
Nota: În timpul procesului de calibrare, BTM nu trebuie miscata sub nici o forma. Personalul care lucreaza în zona va fi avertizat ca antena este activa pe durata acestui proces.




Dupa apasarea butonului Installation Parameters este executat automat un test Hardware Diagnostics. Apasati butonul OK.



Apoi va apare o fereastra mesaj unde dati click pe Yes pentru a începe procesul de calibrare. Daca se doreste doar vizualizarea parametrilor de instalare, dati click pe No si apoi apasati butoanele Upload în panelurile TX, RX si PS.



Nota: Cu apasarea pe No procesul de calibrare nu va începe.

O fereastra mesaj este afisata apoi, informâdu-va ca va trebui sa introduceti datele Antenei, Cablul si NumarulVehiculului (optional) în partea dreapta a ecranului. Dati click pe butonul OK.



Panelul PS EEPROM este afisat.

Introduceti datele Antenei, cablului si NumarulVehiculului în partea dreapta a ecranului (informatiile despre ID-ul antenei trebuie sa se gaseasca pe o eticheta pe antena). Dati click pe butonul Enter:

Lungimea cablului antenei în centimetrii,

Numarul versiunii cablului,

Numarul serial al antenei,

Numarul de produs al antenei,

r-state al antenei(numarul versiunii).

Numarul vehiculului.

Dupa apasarea butonului 'Enter' o fereastra mesaj este afisata, solicitându-va reintroducerea datelor Antenei, cablului si Numarul Vehiculului. Dati clic pe butonul 'OK' pentru reintroducerea datelor din nou.



Apoi în panelul PS EEPROM, datele Antenei, cablului siNumarul Vehiculului Number sunt resetate la valorile implicite. Reintroduceti aceleasi date ca mai înainte si dati click pe butonul 'Start Calibration', care, de aceasta data, a înlocuit butonul 'Enter'.

O fereastra mesaj este afisata cu întrebarea daca doriti sa continuati sau sa abandonati operatiunea.Dati click pe butonul 'Continue' pentru a continua calibrarea BTM, operatie care poate dura pâna la 5 minute.



Când calibrarea a fost încheiata, urmatorul mesaj este afisat. Dati click pe butonul 'OK'.

Pentru a salva parametrii de instalare a BTM, într-un fisier, apasati butonul 'Save to file' din panelul PS EEPROM. Alegeti numele fisierului si apasati 'OK' pentru a salva parametrii de instalare.

Închideti toate ferestrele daca doriti.

Teste de Routina

Când butonul 'Routine tests' este apasat testele Hardware Diagnosis sunt executate în BTM. Când testele sunt gata un mesaj pop-up este afisat informând daca toate testele de rutina au fost trecute cu succes sau nu.



Fereastra Routine Test Results este alcatuita dintr-o caseta text si un buton de închidere Close. Caseta text este utilizata pentru afisarea rezultatului testarii, iar butonul Close pentru închiderea ferestrei Routine Test Results.

9.10 BTM/CAU Parameter Check Tool -instrument de verificare parametru

Functia BTM/CAU Parameter Check Tool este de verifica parametrii de calibrare a unei unitati BTM/CAU.

Urmatoarele capitole descriu cum se utilizeaza instrumentul BTM/CAU Parameter Check Tool. Pentru mai multe informatii Ref. [12]

PCT Parameter Check Tool Software si Hardware

Instrumentul PCT software si hardware este alcatuit din Test and Installation Software (Article No. 3NSS003713-01), existent pe un CD-ROM (Article No. 3NSS004169-01), si partea PCT HW hardware.

PCT HW contine:

PCT Cablu (Article No. 3NSS005929-01),

BTM Reset Tool (Article No. 3NSS005819-01).

Un PC cu o unitate optica CD ROM interna sau externa. Este recomandat un laptop cu un port paralel.

O întelegere a hardware-ului si software-ului BTM este necesara în succesiunea utilizarii tuturor elementelor PCT Parameter Check Tool. Este recomandat ca numai persoanele care sunt calificate corespunzator si antrenate sa execute verificarea.

Cerinte Hardware

La utilizarea PCT Parameter Check Tool, veti avea nevoiede urmatorul hardware:

Un PC compatibil IBM cu procesor 386 cel putin

Windows NT 4.0/2000/XP instalat si configurat în sistem

Cel putin 64 MB memorie RAM

Monitor video VGA (sau mai bun)

Cel putin 10 MB spatiu liber pe hard disk

LPT1- port paralel

O unitate optica CD-ROM pentru instalarea BTM Test and Installation Software si PCT Software.

BTM Reset Tool (3NSS005819-01) Ref. [5].

PCT Cable (3NSS005929-01) Ref. [4].

PCT Parameter Check Tool CD ROM

Pe CD ROM veti gasi:

Un fisier Set-up (setup.exe) utilizat pentru instalarea PCT

documentatie continând informatii user.

Când rulati setup.exe, PCT Parameter Check Tool Software se va auto extrage în directorul selectat si va crea un folder continând urmatoarele fisiere:

fisierul executabil (pctApp.exe),

câteva fisiere interfata user (log files, result files and raw data files),

un fisier utilizat pentru dezinstalare programului (uninst.exe).

Set-up

Porniti PC-ul.

Alimentati cu energie BTM si verificati ca LED-urile MVB si OK, din partea frontala a BTM, sunt aprinse (verde), ca în figura urmatoare.

PCT cable connection

BTM trebuie acum resetat. Înlaturati surubul M3 ce acopera butonul RESet din partea frontala a BTM si înlocuiti-l cu un BTM reset tool. Rotiti cu grija surubul pâna când led-urile MVB si OK se sting si led-urile ER si WA se aprind (rosu si respectiv galben), ca în figura urmatoare.

BTM in reset mode

Conectati cablul PCT între portul LPT1 al PC-ului si conectorul X9 al BTM, asa cum este aratat în figurile "BTM in reset mode" si "Overview of connection set-up".

Asigurati-va ca BTM este corect conectat la CAU.

Verificati si validati operatiunea Set-up a echipamentului. Asigurati-va ca:

Toate conexiunile sunt facute corect

Adresele dispozitivelor sunt corecte

Overview of connection set-up

Pornirea Programului

Nota: Aceste instructiuni sunt scrise sub premiza ca Windows ruleaza si ca utilizati un PC cu mouse sau touchpad.

Opriti si reporniti alimentarea cu energie a BTM pentru restart.

Dati click pe Start si selectati meniul Programs. De la folderul Pct în lista de programe selectati PCT 1.8

Dati click pe iconul PCT 1.8 pentru a porni programul si apoi va fi afisata o fereastra principala ca an figura de mai jos.

PCT GUI

Utilizatorul poate schimba limbajul între English si Chinese (Taiwan) de la lista caseta.

List of Languages

Dupa scrierea numarului trenului si cabinei apasati butonul Analyse using BTM, si cautati pentru a potrivi folderul în care se gasesc fisierele. Aceasta actiune verifica BTM-ul "live", si genereaza doua fisiere, "Resultfile" si "Raw Data File". GUI este updatat si verificatorul este actualizat cu un feedback immediat despre rezultatul verificarii

O analiza off-line este disponibila. Apasati butonul Analyse using Raw Data File, si apoi alegeti un fisier generat anterior în timpul unei verificari "live". În acest caz, un fisier de rezultat va fi generat de starea aceea, iar o analiza va fi executata într-un fisier "Raw Data File". GUI va fi updatat dupa ce analiza este terminata.
Nota: Butonul Analyse using Raw Data File este proiectat în special pentru cazurile unde sunt necesare analize suplimentare în Laborator.

Un fisier log va fi initiat de catre programul PCT. Acesta este foarte folositor pentru deranjamente. Fisierul este amplasat în folderul "installation", Folderul care a fost ales în timpul instalarii.

Deconectarea PC-ului

Închideti Windows NT/2000/XP si opriti PC-ul.

Îndepartati surubul RESet si reinstalati surubul original care acopera butonul de reset. Asigurati-va ca led-urile MVB si OK din partea frontala a BTM sunt aprinse (verde), si apoi opriti alimentarea cu energie a BTM. Daca indicatoarele nu se aprind, BTM -ul ar putea fi defect si rezultatele ar fi prin urmare ne luate în seama.

Deconectati cablul PCT de la portul paralel al PC-ului si conectorul X9 al BTM.


10. Teste

10.1Precautii de siguranta

Nota!     Conducatorul este responsabil pentru avarierea trenului.

In situatia in care in timpul testului cand sistemul ATC trebuie sa franeze trenul, conductorul trebuie sa astepte interventia ATC, dar sa fie alertat pentru franare daca din anumite motive ATC nu actioneaza franarea.

Un test de inceput in concordata cu capitolul 10.2 trebuie efectuat inainte ca testul operational sa aiba loc.

Un test operational trebuie facut dupa fiecare instalare,reparatie si intretinere a echipamentului ATC pentru a verifica daca sistemul ATC functioneaza corect. Personalul care a efectuat reparatia si intretinerea, nu trebuie sa execute testul operational.

Testul de inceput ca si testul operatinal trebuie facute din ambele cabine.


10.2 Testul de pornire(si activarea cabinelor)

Imediat ce trenul este pornit, sistemul ATC va incepe sa functioneze propriul test de inceput. Ledurilor COMC_x, VCULite, BTIU/BTM si CTIU sunt aprinse si MFSD este aprins. In timpul testului de inceput, o memorie totala si testul CPU este in functiune si unitatile conectate MVB sunt sincronizate

Cand cabina este activata, intra in functiune un test de activare a cabinei. Aceasta inseamna testarea interfatei aplicatiei de franare.

Portiunea exacta a acestui test este desfasurata in tabelul de mai jos. (Ridicat si coborat se refera la pozitia releului, in timp ce intelesul logic al pozitia este data in parametrii )


Pozitie

Semnalele de iesire ale ATC

Valori asteptate

EB
(releul EB)

SB
(la MITRAC)

feedback releul EB

feedback EB
(de la MITRAC)

feedback SB
(de la MITRAC)

Fara frana 1


(fara frana)

Scazut

(fara frana)Scazut

Ridicat

Scazut

Scazut

ComandaEB

(frana)

Ridicat

Scazut
(fara frana)

Scazut

Ridicat

Neverificat

Fara frana2

(fara frana)

Scazut

(fara frana)

Scazut

Ridicat

Scazut

Scazut

comandaFSB

(fara frana) Scazut

(frana)

Ridicat

Neverificat

Neverificat

Ridicat


Cand aceste teste automate au fost efectuate, sistemul ATC este gata pentru a intra in modul YARD.

Testul de inceput poate fi efectuat pe un traseu sau in depou. Ambele cabine au nevoie de verificare individuala.

10.2.1 Pregatiri

Inainte de a incepe testul luati seama de urmatoarele masuri de siguranta:

Asigurati-va ca software-ul este downdolat in unitatea corecta.

Asigurati-va ca toti conectorii sunt conectati la unitate si bine legati.

Verificati ca trenul sa fie oprit si ca corcuitul de frane ATC sa fie deschise

Asigurati-va ca franele de serviciu sa nu fie folosite de nici un alt sistem in timpul testului.

Verificati ca trenul nu sta pe un circuit ce emite AF

Verificti ca antena baliza nu este asezata peste baliza.

Verificati ca controllerii master din ambele cabine sa fie on pozitie initiala.

10.2.2 Testul pe secvente


Nr

Actiunile conducatorului

Rezultate


Power on the train.

Porniti trenul

The train is powered.

Trenul porneste


Porniti circuitul ATC al franelor

Luminile se aprind la MFSD


Introduceri Cheia cabinei de activare in cabina B

Are loc activarea testelor Au loc testele de activare

Cand testarea este completa, EB este dezactivat si activat SB. Butonul DEP licareste ai FR este aprins


Apasati DEP si intrati modul YARD

In cazul inc are se identifica o eroare, indicatorul FR va licari, si va fi indicat codul erorii. Retineti codul si actionati intretinerea de corectie, vezi cap 6

Franele de serviciu vor fi activate de ATC si butonul FR este stins.

Butonul DEP este aprins si trenul  poate si acum utilizat din punct de vedere al ATC



Apasati butonul MFSD TEST

Testele interne MFSD sunt in functiune


Mutati cheia de activare a cabinei si opriti trenul

Butoanele DEP si FR sunt stinse



Repetati aceiasi pasi din cealalta cabina a trenului



10.3 Testul operational

Este de notat, ca urmatorul test nu este un test operational complet, ceea ce inseamna ca trenul va trece prin multe combinatii diferite ale dispozitivelor de pe traseu. Testul se concentreaza mai degraba asupra verificarii performantelor unitatilor hardware ATC, si este presupus ca functionalitatea sa fie legata de aspecte testate in alte contexte.

Este indicat ca testele special concepute pentru traseu la depou si respectiv Linie sa fie folosite cand are loc testul operational, desi nu este cerut. Conditia este ca traseul folosit sa fie echipat cu dispozitive ce permit trenului sa intre in moduri ATC si este posibil sa declanseze aplicatia franelor de urgenta

10.3.1 Pregatiri

In ceea ce urmeaza, este presupus ca sunt folosite testele de traseu speciale. Asigurati-va ca sistemul ATC a functionat cu succes in testul de inceput ca in prezentarea trenului, si ca modul YARD a intrat.

Localizati trebun la cativa metri inainte de prima buclaAV a traseului testat.

Prima bucla AF, ofera o tinta departe de limita, si a doua indica telegrama 0/0 .

10.3.2 Test operational


No

Actiunea mecanicului

Rezultat


Porniti trenul in modul YARD (DEP)

DEP (YARD) se aprinde pe MFSD

Viteza pemisa este 15 km/h


Conduceti trenul in zona cu circuite de cale

Cand trenul ajunge in zona cu circuite de cale modul ATP intra automat.

Se aprinde ATP si se stinge DEP pe MFSD.



Opriti trenul la peron si deschideti usile pe ambele parti (dreapta si stanga)

Numai usile de pe partea cu peronul pot fi deschise.


Close the doors

Inchideti usile

All doors are closed

Toate usile se inchid


Apasati butonul STG de pe MFSD

STG se aprinde pe MFSD


Miscati trenul inainte incet si deschideti usile stanga si dreapta in timp ce trenul se misca

Nici usile stanga nici dreapta nu se deschid pentru ca trenul se misca



Opriti trenul si deschideti usile pe partea cu peronul cand trenul e pe loc.

Usile de la peron pot fi deschise


Miscati trenul in timp ce usile sunt deschise

ATP aplica EB imediat ce trenul s epune in miscare.


Apasati FR pentru a elibera frana

EB este eliberata


Inchideti usile

Toate usile se inchid


Cresteti viteza pana la viteza permisa + 3km/h

ATP da un semnal de alarma si taie propulsia.


Increase train speed to
Permitted speed + 6 km/h

ATP applies full service brake.


Apasati butonul FR cand viteza trenului e mai mica decat viteza permisa.

ATP elibereaza frana de serviciu.


Conduceti trenul si opriti la urmatoarea statie.



Intrati in modul ATO.

Apasati butoanele de plecare

Verificati ca ATO porneste trenul, accelereaza si opreste in mod corect.


Repetati aceiasi secventa de la celalalt post al trenului.



Appendix A

Rapoarte de defectare

Acest capitol descrie procedurile generale pentru raportarea defectului si inlaturarea acestuia din echipamentul de semnalizare.

Un defect care necesita asistenta din partea Bombardier Transportation va trebui raportat la Centrul de Comunicare "SupportLine", utilizand formularul raport de defect, furnizat de Bombardier Transportation. Acest formular este disponibil in format tiparit pe hartie si deasemenea in format electronic ca sablon Word. In cazul in care acelasi defect aparut se repeta, un singur raport poate acoperi toate incidentele similare.

Pe baza formularului, raportul de defect este inregistrat in sistemul propriu Bombardier de raportare a defectelor si primeste un numar unic de inregistrare. O confirmare este trimisa in scris sau prin e-mail incluzand o descriere a defectului raportat.

Rezolvarea situatiei si inlaturarea defectului este descrisa in capitolul " Repair/Service".

Contactare Bombardier Transportation SupportLine

Postal address:

Via Cerchiara, 125
00131 - Roma
Italy

Attn: Claudio Scilletta, Domenico Fraioli

E-mail address:
claudio.scilletta@it.transport.bombardier.com
domenico.fraioli@it.transport.bombardier.com

Phone number:
+39 06.87.429.111

Fax number:
+39 06.87.429.492

Utilizarea formularului de raportare defect (fault report)

Când se completeaza un raport de defect este necesara o descriere clara si concisa a defectului pentru ca Bombardier Transportation sa faca o investigare corecta si ulterior sa rezolve problema.

Informatiile urmatoare sunt exemple de informatii cerute într-un raport de defect:

care computer a fost online? (în cazul unui sistem dual)

unde a fost situat trenul în linie?

La ce ora a aparut defectul?

Defectul a reaparut?

Este posibil a reproduce defectul si în acest caz, cum?

Exista observatii sau alarme legate de defect?

Se includ listele de alarme sau fisierele log daca sunt aplicabile.

Daca un defect descarcat (dump) este inclus, informatiile urmatoare sunt obligatorii:

Numele instalatiei si versiunea sistemului.

Data descarcarii (dump)

Identitatea descarcarii (Dump identity).

Numarul referinta propriu al raportului de defect înregistrat.

Cu privire la continutul specific de adaugat la raportul de defect se va avea în vedere manualul fiecarui sistem. Continuturile specifice la raportul de defect sunt fisierele log sau imprimarile.

Pentru detalierea informatiilor ce privesc diferitele câmpuri în formularul de raportare a defectului, vedeti explicatiile în pagina a doua a formularului.

Reparatii/Service

Adresa de livrare si informatii de ambalare

Produsele care vor fi returnate la Bombardier Transportation pentru service si/sau reparatii vor trebui expediate la adresa:

Via Cerchiara, 125
00131 - Roma
Italy

Attn: Claudio Scilletta, Domenico Fraioli

Anexat cu bunul va fi o copie a raportului (rapoartelor) de defect si toate documentele cerute.

Toate echipamentele, pentru a fi returnate, vor trebui bine ambalate înaintea transportului. Pentru a avea garantia ca, de exemplu, o placa cu circuite nu va fi deteriorata în timpul transportului, aceasta va trebui împachetata într-o învelitoare anti-statica si o cutie special proiectata pentru fiecare tip specific de placa cu circuite. Placile cu circuite nu pot fi împachetate în Styrofoam.

Informatii cerute

Un raport de defect cuprinzator, în mod clar, cu descrierea pe cât posibila a defectului produsului va trebui sa însoteasca fiecare produs care va fi returnat la Bombardier Transportation pentru service si/sau reparatie.

Daca este posibil si aplicabil, raportul de defect va contine locul unde produsul este deteriorat si de asemenea când si cum a aparut deteriorarea.

Daca câteva diferite produse sunt de returnat la Bombardier Transportation pentru service si/sau reparatie în acelasi transport, fiecare produs va fi însotit de un raport de defect separat.

Daca sunt câteva defecte diferite într-un produs de returnat la Bombardier Transportation pentru service si/sau reparatie, toate defectele în legatura cu produsul specificat vor fi descrise si acoperite într-un singur raport de defect.

Urmatoarele informatii vor fi clar stabilite în fiecare raport de defect:

Numarul articolului/produsului Bombardier Transportation.

Revision state (unde este aplicabila).

Serial number (unde este aplicabila).

Cerere reparatie în garantie sau Comanda Service/Reparatie

Cerere reparatie în garantie:

Daca sunt produse de returnat la Bombardier Transportation pentru reparatie în garantie, aceasta va trebui clar stabilita însotind raportul de defect împreuna cu urmatoarele informatii aditionale:

Numarul comenzii de achizitie adecvat alaturi de care loc de origine de livrare a produselor de la Bombardier Transportation.

Numarul notei de transport a Bombardier sub care din locul de origine au fost livrate de la Bombardier Transportation.

Comanda Service/Reparatie:

Daca sunt produse pentru a fi returnate la Bombardier Transportation sub o comanda service si/sau reparatie, urmatoarele informatii vor trebui clar stabilite si vor însoti raportul de defect:

Numarul comenzii service si/sau reparatie aplicabile alaturi de care, corespunzator, costurile de investigare/reparatie care vor fi facturate de Bombardier Transportation.

Adresa de întoarcere, persoana de contact si adresa informatiilor de facturare

Bunurile vor trebui trimise împreuna cu raportul de defect, factura pro-forma (daca este necesar) si comanda de achizitie/cerere la adresa din capitolul 0:

Informatii cerute în comanda de achizitie/cerere:

Adresa de livrare incluzând persoana de contact, aplicabile acolo unde produsele vor trebui returnate clientului dupa service si/sau reparatie.

Adresa de E-mail a persoanei de contact la care Bombardier Transportation va putea adresa situatii informative relevante cum ar fi: document(e) confirmare comanda/cerere, costuri reparatii, situatia la zi a reparatiilor.

Adresa - incluzând persoana de contact - unde vor fi adresate facturile Bombardier Transportation (daca este aplicabil) pentru costurile service si/sau reparatie.

Informatii returnate cu produsele reparate

Când produsele sosesc la Bombardier Transportation pentru service si/sau reparatie, fiecare raport de defect care însoteste produsele este înregistrat si primeste un numar de caz unic în sistemul nostru de raportare a defectelor.

Toate informatiile relevante pentru fiecare numar de caz (de ex. privind starea manevrarii si repararii,etc) este prelucrata si memorata în sistemul de raportare a defectelor.

Un raport service si/sau reparatie, împreuna cu raportul de defect backlog corespunzator vor fi livrate laolalta cu produsele respective la returnarea de la Bombardier Transportation dupa service si/sau reparatie.


Appendix B

Appendix B este un formular de raport de defect prezentat în pagina urmatoare.


Customer

Date of fault

Bombardier Transportation ref.




Postal address


Goods address


Goods label at return


Prepared by

Customer order no

Customer ref.




Contact person

Telephone



System

Plant



Article description

Article number

R-state

Serial no.





Fault heading

SW: Time

Intermittent



Yes No

Fault description



Enclosures


Bombardier Transportation notes

MC70062 rev. C



Bombardier Transportation (Signal) Italy


Postal address Goods address Telephone Fax

Via Cerchiara, 125                 Via Cerchiara, 125       +39 06.87.429.111 +39 06.87.429.492

00131 - Roma                                      00131 - Roma

Italy                                                     Italy

Explanations


Head line

Explanation

Customer

Name of Company

Date of fault

Date of report

Bombardier Transportation ref.

Postal address

Goods address

Goods label at return

Bombardier Transportation internal ref. no.

Your postal address

Your goods address

Goods label at return

Prepared by

Name of reporting person

Customer order no.

Your order number

Customer ref.

Your reference number

Contact person

Your contact person

Telephone

Telephone number of contact person

System

System name

Plant

Name of plant

Article description

Name of article

Article number

Bombardier Transportation article number

R-state

Revision state

Serial no

Serial number

Fault heading

Head line describing the fault

SW: Time

Intermittent

Logged time when fault occured

Recurrent fault?

Fault description


Enclosures

Course of events before and after the fault


Examples of enclosures to be sent with the report:


EBICOS

Console printouts

OMF-printouts (CTC)

Latest periodic report (CTC)

Print-out of log on faulty object

Log of transmission

Control list from interlocking

Dump files from interlocking


EBILOCK

Log files

Dump files from interlocking

Print-outs

Console printouts


ATP /ATO

ATCSPY log files

Log files from recording equipment

Print-outs

Referinte

Ref. Nr.

Numele documentului

Nr. document

Versiune


Instructiuni de download alsoftului

3NSS007108S4004

Emis


Lista de coduri de ATP

3NSS007109S1007

Emis


Lista de coduri de ATO

3NSS007110S1002



ATO/ATP  Diagrama bloc BM2




ATO/ATP Diagrama blocBM21

1740-DOC-0010-A3



Manualul conducatorului de tren

3NSS007108S2011



Desene de asamblare pt cablul antenei Rx

151 88-TSR 940 0225

D


Desene de asamblare pt cablul antenei Tx

151 88-TSR 940 0224

C


Spec. tipuri de test (spec. test de instalare)

3NSS007108S5009

Emis


Instructiuni pt clien in vederea raportarii defectelor, reparatii, ingrijire

TBD

TBD


Testare BTM si instalarea softului BTIT, Manual de utilizare pentru client

3NSS003713D0111

Emis


Manual de utilizare, BTM/CAU unelte pentru verificarea parametrilor

3NSS005570D0016

Emis


Soft specificBTM,lista defectelor minore si fatale

3NSS001724S0046

Emis


Instalare/dezinstalare & proceduri de mentenanta DCB 0911A (VCU-Lite), DCB 0911B (VCU-Lite M),DCA 0030A (MOBAD)

3EST 126-209

0 2001-08-06 Emis


Aprobari

Aprobat de

Nune semnatura:


Aprobat de

Nume semnatura:





Departament:

Functie:



Departament:

Functie:


Istoricul versiunilor

Versiune

Modificari/Comentarii

Semnatura

Data


Creat, bazat pe manualul proiectului S5000 Barcelona project.

Taweerak



Updated conform " Proiectare si siguranta" (3NSS007108S7049) vers.1.0

Taweerak



Updated conform " Proiectare si siguranta" (3NSS007108S7049) vers.1.1

TAweerak







Aceasta eroare este afisata pentru o scurta perioada, deoarece datorita aparitiei unuei erori fatale sistemul ATP se va opri din executarea functiilor sale in timp real,functii necesare pentru mentinerea indicatiilor pentru MFSD.





Document Info


Accesari: 4417
Apreciat: hand-up

Comenteaza documentul:

Nu esti inregistrat
Trebuie sa fii utilizator inregistrat pentru a putea comenta


Creaza cont nou

A fost util?

Daca documentul a fost util si crezi ca merita
sa adaugi un link catre el la tine in site


in pagina web a site-ului tau.




eCoduri.com - coduri postale, contabile, CAEN sau bancare

Politica de confidentialitate | Termenii si conditii de utilizare




Copyright © Contact (SCRIGROUP Int. 2024 )
