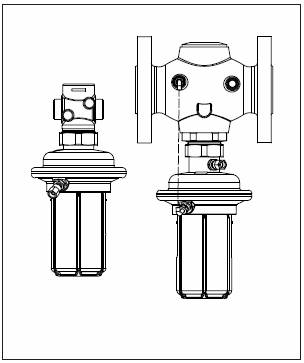

Regulator de presiune diferentiala

tehnica mecanica


Regulator de presiune diferentiala

AVP - montare pe retur si pe tur, setare reglabila

AVP- F - montare pe retur si pe tur, setare fixa

Descriere



Acest dispozitiv este un regulator de presiune diferentiala automat, destinat in prin 545e411f cipal utilizarii in sisteme de termoficare. Regulatorul se inchide la cresterea presiunii diferentiale.

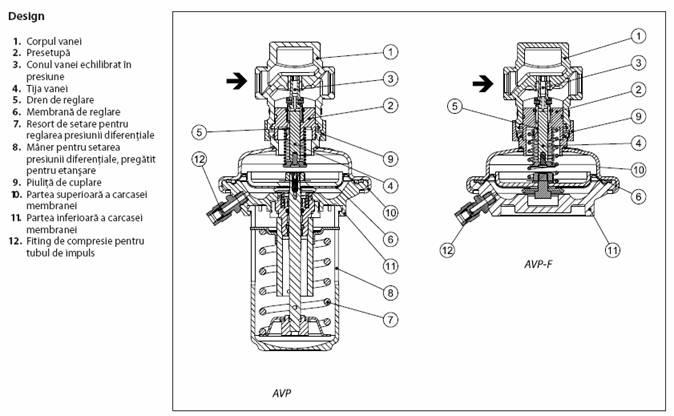

Regulatorul este prevazut cu o vana de reglare, un dispozitiv de actionare cu membrana de reglare si un maner pentru setarea presiunii diferentiale (fara maner in cazul versiunii cu setare fixa).

Caracteristici principale:

DN 15 - 50

Kvs 0.4 - 20 m3/h

PN25

Domeniu de setare(AVP): 0,2 - 1 bar/ 0,3 - 2 bar

Setare fixa(AVP-F): 0,2/0,5bar

Temperatura:

- apa de circulatie / solutie glicolica maxim 30 %: 2.150°C

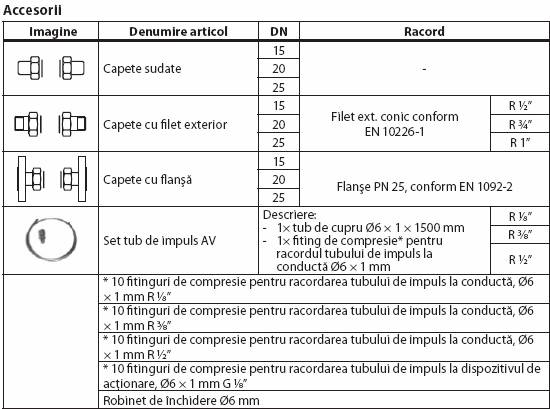

Racorduri:

-filet extern (capete sudate, filetate si cu flansa)

-flansa.

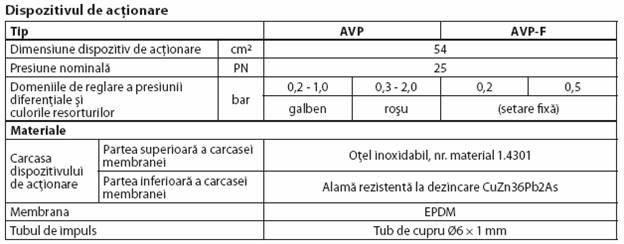

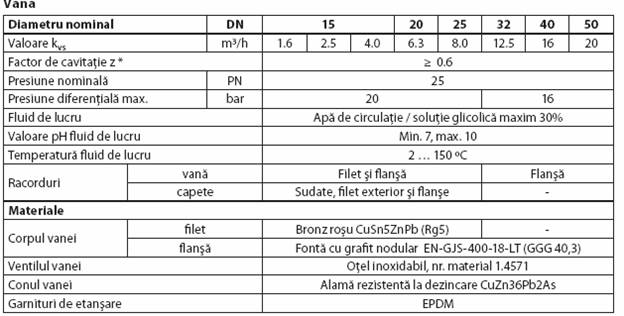

Date tehnice:

Scheme de principiu:

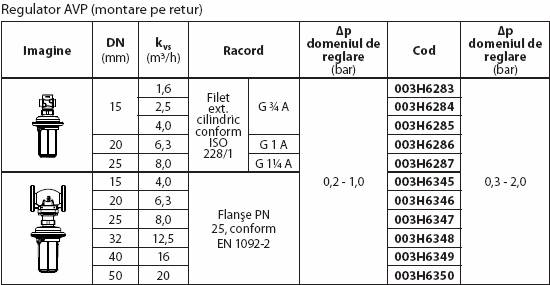

- montare pe retur

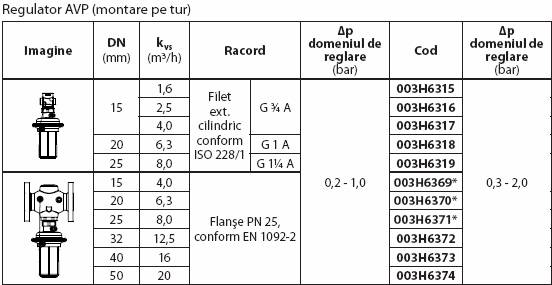

- montare pe tur

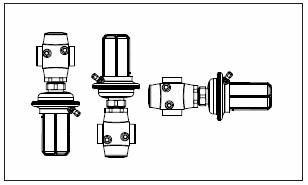

Pozitii de instalare:

Pana la temperatura medie de 100°C regulatoarele pot fi instalate in orice pozitie

Pentru temperaturi mai mari, regulatoarele trebuie instalate numai in conductele orizontale, cu actionarea hidraulica orientata in jos.

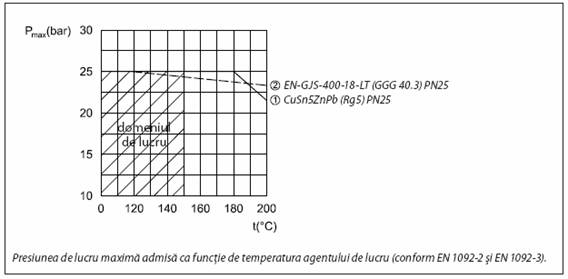

Diagrama presiune temperatura

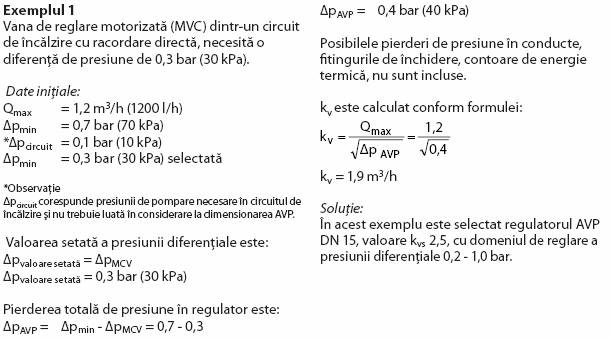

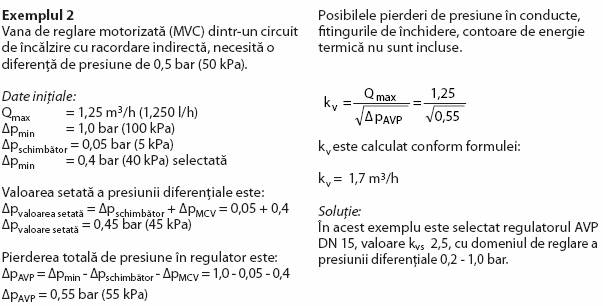

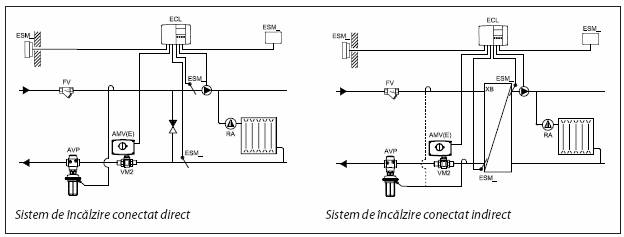

Dimensionare:

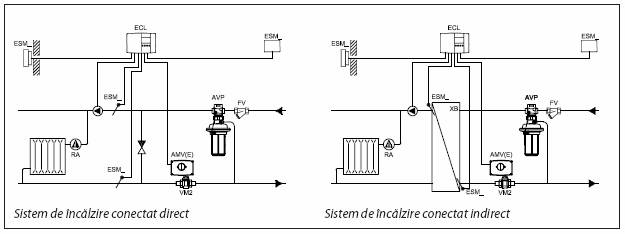

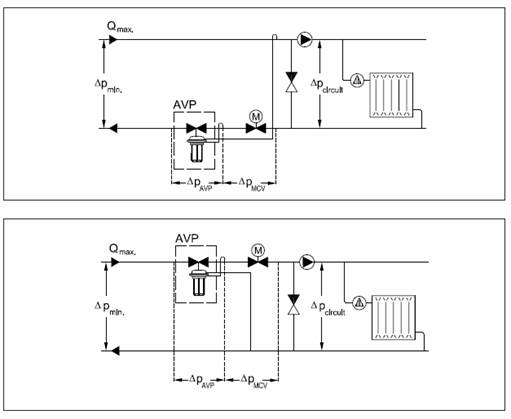

- sistem de incalzire conectat direct

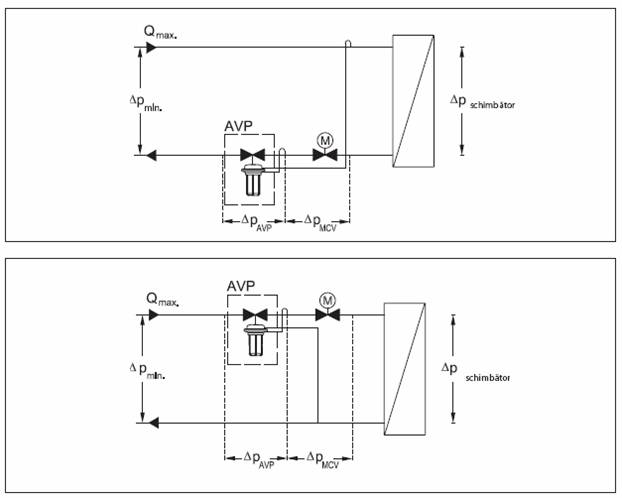

- sistem de incalzire conectat indirect

Modul de functionare:

-modificare presiunii pe conducta de tur si pe cea de retur sunt transferate prin intermediul tuburilor de impuls si/sau al drenului de reglare din tija dispozitivului de actionare si actioneaza asupra membranei de reglare. Vana de reglare se inchide la cresterea presiunii diferentiale si se deschide la scaderea acesteia pentru a mentine presiunea diferentiala constanta. Regulatoarul cu setare reglabila este dotat cu un ventil de siguranta la suprapresiune, care protejeaza dispozitivul de actionare impotriva diferentelor excesive de presiune.

Setari:

-setarea presiunii diferentiale este efectuata prin reglarea manerului de setare pentru reglarea presiunii diferentiale. Reglarea poate fi efectuata pe baza diagramei de reglare a presiunii diferentiale si/sau a manometrelor.

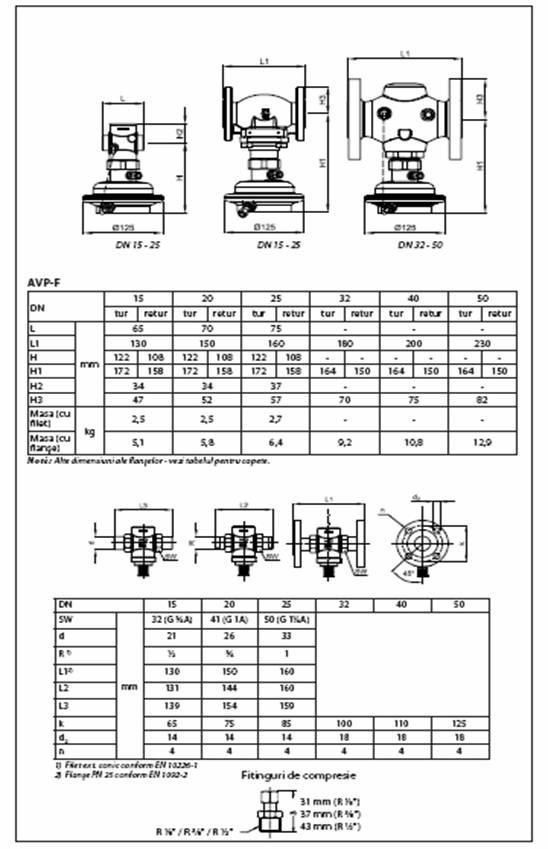

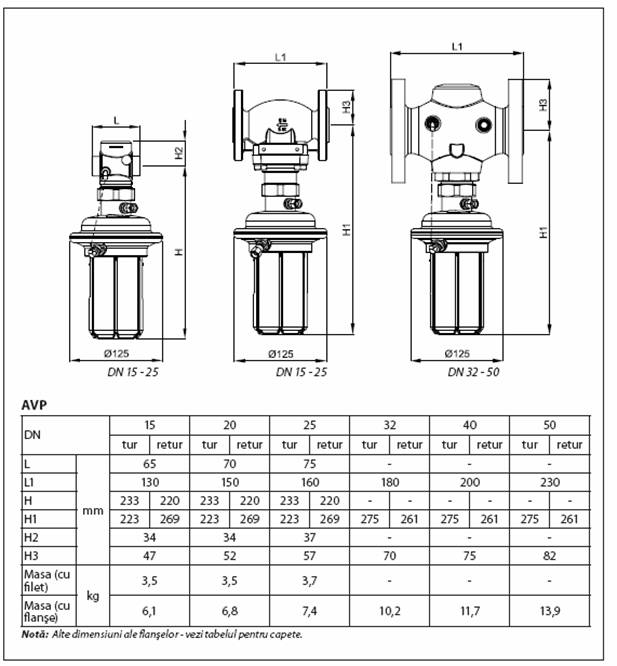

Dimensiuni:
