introducere

Manualul de fata se bazeaza pe lucrarile Activitatii 3.2 "Establishment of three registers of transferred and emitted pollutants, according to the three Directives" in Pachetul de activitati 03 al Covenantului RO/2002/IB/EN-02. Scopul acestei activitati a fost sprijinirea dezvoltarii de registre pentru transpunerea si implementarea Directivei 96/82/CE, a Directivei 99/13/CE, si a Directivei 2001/80/CE in Romania.

Transpunerea se face printr-o aplicatie pentru baze de data, unica si integrata, care sa inglobeze toate cele trei registre, (si in cazul extinderii si altele) sub o interfata.

Acest manual descrie pentru utilizator acea parte a software-ului pentru baza de date care se refera la Registrul pentru instalatiile COV, pe scurt Registrul COV conform "Directivei 1999/13/CE a Consiliului dein 11 Marie 1999 referitor la reducerea emisiilor de compusi organici volatili rezultati la folosirea solventilor organici in anumite activitati si instalatii".

Indicatii generale

Cu aplicatia pentru baze de date a Registrului - COV se pot culege, gestiona si selecta toate datele relevante pentru instalatiile de tip COV.

In Registrul COV se introduc in special datele care sunt necesare pentru raportarea catre Comisia Europeana. Dincolo de acestea, se pot gestiona prin Registrul - LCP si date care sunt necesare autoritatii responsabile de implementare in munca operativa. Printre altele sunt culese date referitoare la instalatie, autorizatie, masuratori precum si referitoare la operator.

Legarea datelor din Registrul COV cu Registrul Integrat fac posibila accesarea datelor ce sunt utilizate in comun cu celelalte registre. Astfel se asigura ca efortul necesar la introducerea si actualizarea datelor sa fie minim. De asemenea sunt posibile conexiuni transversale spre alte registre.

O vedere de ansamblu a structurii generale a software-ului pentru baze de date si speciale a Registrului COV este mentionata in capitolul 3

In capitolul 4 este descrisa sumar operarea generala a software-ului RISA-GEN. O descriere detaliata rezulta intr-un manual separat al utilizatorului software-ului RISA-GEN.

Introducerea datelor instalatiilor de tip COV in Registrul COV este prezentata detaliat in capitolul 5 pe baza unui exemplu concret.

Importul si exportul de date precum si posibilitatile de printare sunt tratate in capitolul 6.

Introducere

Indicatii referitoare la registrul COV

Aplicatia bazei de date pentru Registrul COV este realizata si operata cu ajutorul instrumentarului bazei de date RISA-GEN. Detaliile generale ale software-ului RISA-GEN sunt descrise in manualele referitoare la RISA-GEN. Conditiile hardware si software pentru operarea RISA-GEN sunt descrise in documentul "introducerea utilizatorului" (manualul Software).

Software-ul RISA-GEN pentru baza de date a Registrului COV sprijina inventarierea electronica a datelor pentru instalatiile COV.

Software-ul bazei de date cuprinde urmatoarele functii:

Strangerea datelor prin intermediul casetelor de inserare si operarea de catre utilizator

Administrarea datelor referitoare la instalatiile de tip COV si la datele aferente de autorizare precum si tehnicile de reducere a emisiilor

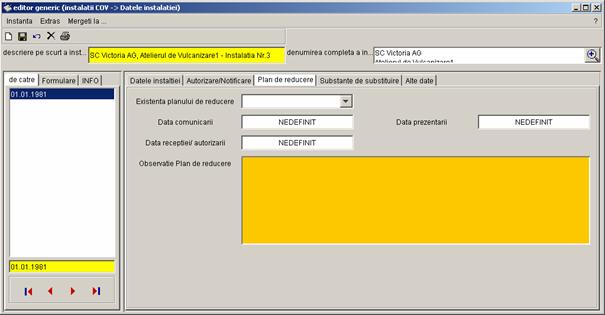

Administrarea planurilor de reducere, a substantelor de substituit si a datelor masuratorilor

Sprijinul activ pentru utilizator prin intermediul datelor stocate pentru substante COV si listele referitoare la datele specifice

Import de date din surse externe din format XML, CSV sau Excel

Export de date printr-o interfata XML, CSV sau Excel

Functia de tiparire

Introducere

Conventiile manualului

In manualul utilizatorului sunt utilizate texte cu diferite tipuri de caractere si formate, pentru a evidentia diferitele elemente ale software-ului RISA-GEN. Asfel se pot recunoaste cu usurinta inserarile, afisajele de pe monitor si elementele utilizatorului (butoane, meniuri, liste s.a.m.d). In manual se vor utiliza urmatoarele conventii :

Text

Verdana10 dinspre stanga

Descriere

Prototip

Verdana10 ingrosat, cursiv

Element al structurii bazei de date (de ex. prototip, subtip)

Eticheta

Verdana10, cadru punctat

Denumirea casetei / Denumirea etichetei

Prelucrare

Verdana10, marcat galben

Introducere meniu

Buton

Verdana10, cadru albastru

Buton in Software

Denumire

Courier10, ingrosat, albastru

Denumirea unui camp

Introducere

Verdana10, ingrosat, albastru

Introducere in camp

Introducere

In continuare, in manual vor fi utilizate anumite simboluri, pentru a se atrage atentia asupra unor indicatii si informatii speciale:

Indicatii referitoare la utilizarea Software-ului

Indicatii referitoare la informatiile tehnice sau la introducerea de date

Indicatii de considerat in mod deosebit

Instalarea si pornirea registrului COV

Instalarea software-ului

Registrul COV se va instala printr-o comanda de instalare Setup. Pentru aceasta dumneavoastra trebuie sa detineti pe calculator, drepturi de administrare. Pentru operare este necesara instalarea JAVA Runtime J2RE, versiunea 1.4.2. Atat o versiune mai veche cat si o versiune mai noua a J2RE pot cauza probleme la operarea software-ului.

Alte indicatii referitoare la instalare si la conditiile initiale necesare pentru hardware si software, se regasesc in documetnul "instructiuni de instalare".

Pornirea software-ului

La accesarea butonului Setup, se va amplasa pe suprafata monitorului un simbol.

Printr-o actionare dubla a mouse-ului (dublu clic) va porni programul. Dupa o fereastra de anuntare se deschide Explorer-ul.

constructia si structura registrului COV

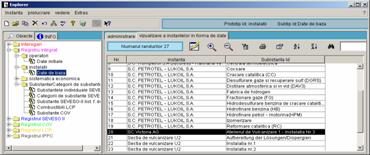

Constructia si structura Registrului COV

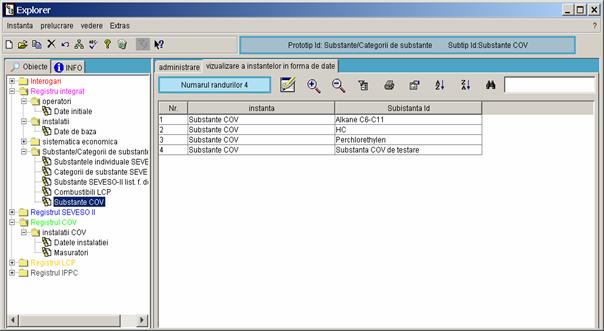

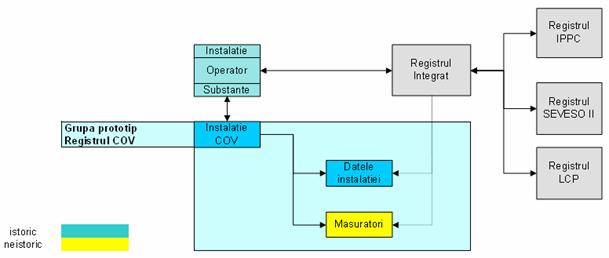

Constructia si structura principala a aplicatiei bazei de date este prezentata in Imaginea 1.

Imaginea : Constructia si structura generala a Registrului COV

Registrul COV consta din domeniile:

Operatorii

Instalatiile

Substante/Categorii de substante

Structura ramificata cu obiecte

Bara simbolurilor pentru Soft-ul

Ansamblul seturilor de date

Afisarea obiectului activ

Bara meniului

Bara simbolurilor pentru seturi de date

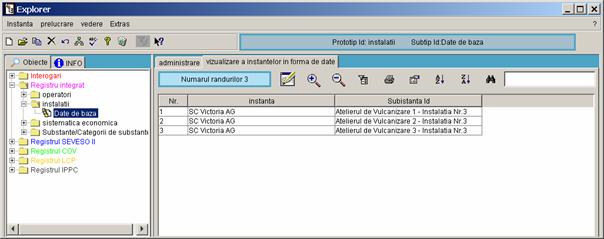

Modul de Functionare a soft-ului RISA-GEN pentru baze de date

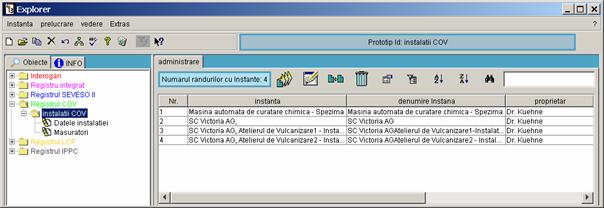

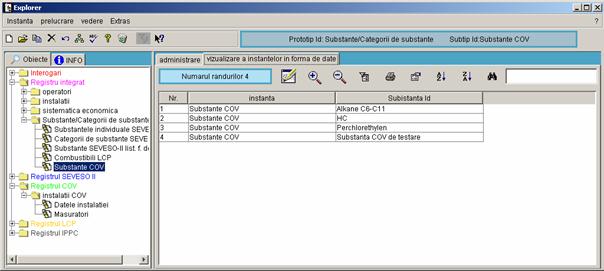

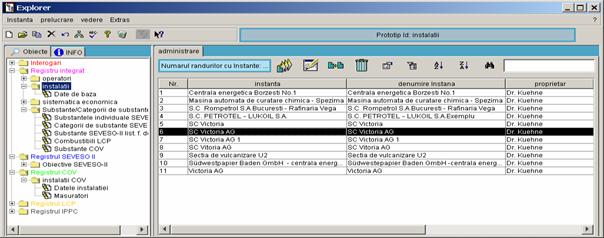

Structura ramificata a obiectelor 1 reflecta constructia intregii baze de date. In functie de drepturile utilizatorului sunt vizibile sau modificabile doar parti din aceasta.

Denumirile inserate colorat sunt asa numitele Grupe de prototipuri, care compun un registru. In cadrul grupelor de prototipuri se gasesc prototipurile (recunoscute prin simbolul) si, sub acestea, subtipurile (recunoscute prin simbolul Aceste doua obiecte contin seturi de date

Daca in structura ramificata 1 este marcat un prototip ca de exemplu instalatiile COV, atunci seturile de date corespunzatoare se vor afisa in fereastra dreapta.

Latimea coloanelor se poate mari sau micsora cu indicatorul mouse-ului, daca apasati tasta stanga a mouse-ului pe linia dintre coloane pana cand apare o sageata dubla. Sageata poate fi trasa spre dreapta sau stanga si astfel puteti ajusta latimea coloanei.

Seturile de date afisate in fereastra dreapta le puteti delimita sistematic, daca marcati un fisier in structura ramificata si apoi selectati in fereastra dreapta una sau mai multe seturi de date. Daca marcati in structura ramificata o data inregistrata, amplasata mai jos, atunci in fereastra dreapta vor fi afisate doar seturile de date corespunzatoare acesteia.

Modul de functionare a soft-ului RISA-GEN pentru baze de date

Crearea de instante noi (randuri noi de date la nivelul obiectelor / inregistrarea unui subobiect)

Deschiderea unei instante (unui set de date - chiar si prin actionarea mouse-ului (dublu clic) pe randul datelor)

Copierea unei instante (unui set de date)

Stergerea unei instante (unui set de date)

Intoarcerea (la prelucrarea unui set de date, se poate reveni la un proces)

Realizarea relationarilor

Verificarea (neactivat)

Informatii referitoare la setul de date selectat

Cos de reciclare pentru instante

Cos de reciclare pentru subinstante

Actualizarea filtrului (neactivat)

Ajutor (Se deschide un document de asistenta)

Modul de functionare a soft-ului RISA-GEN pentru baze de date

Deschiderea unei instante

Generarea unei noi instante

Copierea unei instante

Redenumirea unei instante

Stergerea unei instante

Copiere extinsa unei instante

Stergerea extinsa a unei instante

Export = Exportul seturilor de date

Export extins= Exportul datelor si structurii

Import = Importul seturilor de date externe

Cos de reciclare

Cos de reciclare pentru subinstante

Inchiderea Explorer-ului

Modul de functionare a soft-ului RISA-GEN pentru baze de date

Meniu Prelucrare

Evaluarea seturilor de date marcate

Deschiderea unei ferestre de selectare

Alocarea unei valori tuturor seturilor de date

Imbinarea referintelor

Marcarea tuturor seturilor de date

Revenire = se revoca marcarea

Meniu Vizualizare

Actualizarea unei instante

Actualizarea filtrului (inactiv)

Selectarea coloanelor pentru afisarea datelor 2

Meniu Extra

Imaginea de ansamblu a informatiilor

Realizarea relatiilor

Exportarea codificata a datelor

Meniu ?

Ajutor

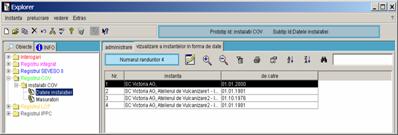

Bara simbolurilor pentru seturile de date

Bara simbolurilor pentru seturile de date se gaseste in partea superioara a Explorer-ului, in mijloc-dreapta.

Dependent de faptul daca sunt selectate in structura ramificata prototipurile sau subtipurile aflate in partea inferioara, se modifica imaginea barei. La eticheta Administrare (o singura eticheta la prototipuri) apare prima bara a simbolurilor iar la selectarea Instante Vizulizarea datelor (se poate selecta la subtipuri) apare a doua bara de simboluri.

Administrare

Instante Vizualizare date

Semnificatia fiecarui simbol va fi afisata in campuri de comentarii (aprox. 3 secunde se va tine mouse-ul pe simbol).

Bara simbolurilor Administrare

Detaliere istoric (vezi manual RISA-GEN)

Repartizarea tipurilor de instanta (vezi manual RISA-GEN)

Subinstantele/inregistrarile cronologice se aranjeaza ierarhic (vezi manual RISA-GEN)

Stergere subinstante /inregistrari cronologice inutile (vezi manual RISA-GEN)

Marcare totala (toate instantele/randurile de date vor fi marcate

Editor filtru (Filtrare prin interogare; de obicei nu se utilizeaza, vezi manual RISA-GEN)

Sortare in coloana de la A la Z (crescator)

Sortare in coloana de la Z la A (descrescator)

Cautare instanta (randuri de date) - Prin actionarea mouse-ului (clic) va fi afisat, pe simbolul binoclu, setul de date gasit primul

Modul de functionare a soft-ului RISA-GEN pentru baze de date

Bara simbolurilor

Instante Vizualizare date

Repartizare tip instanta (vezi manual RISA-GEN)

Editor filtru (filtrare prin interogare; de obicei nu se utilizeaza, vezi manual RISA-GEN)

Tiparirea setului/seturilor de date selectat/e

Marcare totala (toate instantele/randurile de date se marcheaza

Sortare in coloane de la A la Z (crescator)

Sortare in coloane de la Z la A (descrescator)

Cautare instanta (rand de date) - prin actionarea mouse-ului (clic) pe simbolul binoclu se va fi afisa setul de date gasit primul

Modul de functionare a soft-ului RISA-GEN pentru baze de date

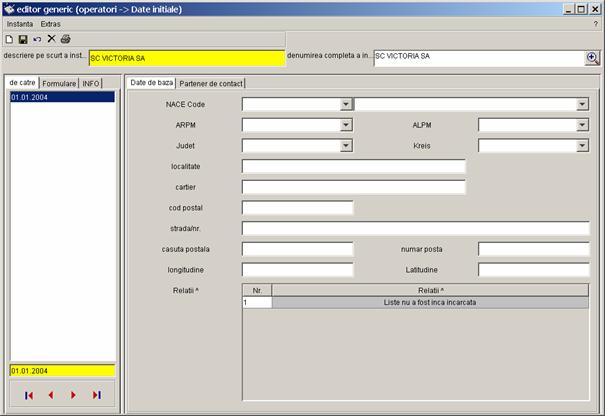

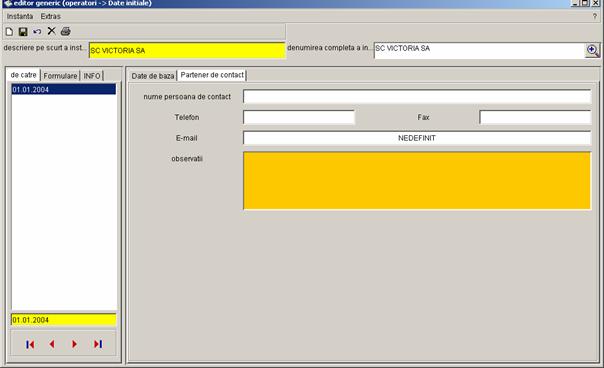

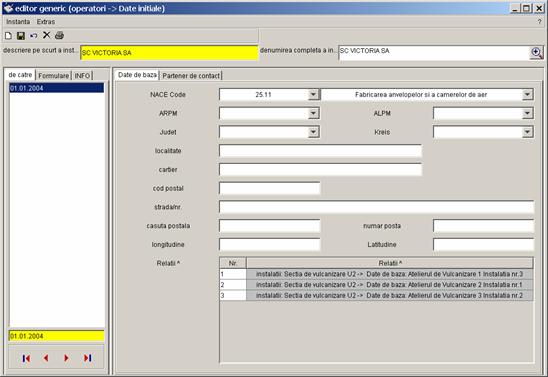

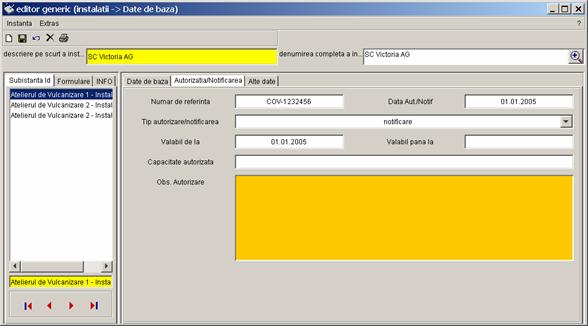

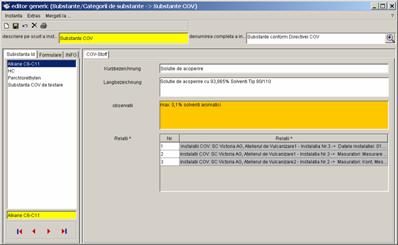

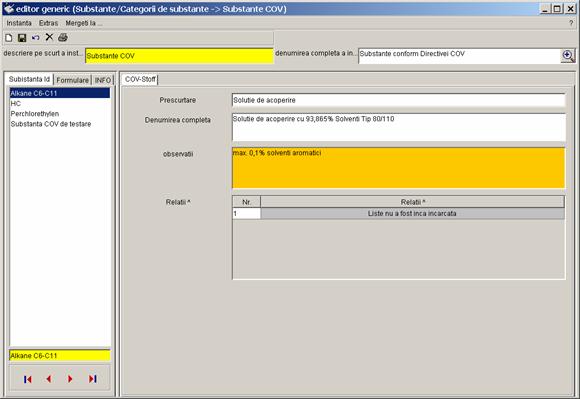

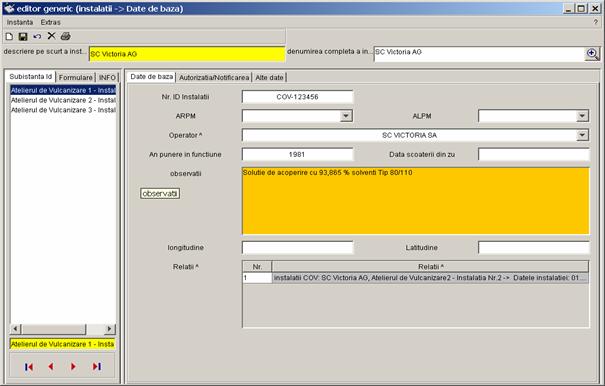

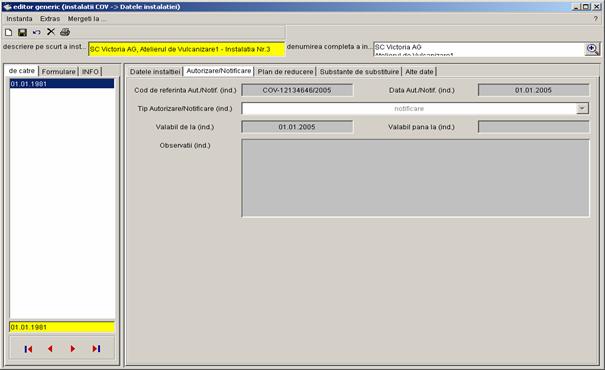

Constructia si modul de functionare a Editorului Generic

Editorul Generic este o interfata pentru utilizator pentru introducerea datelor. Editorul Generic este structurat in doua domenii (Imaginea 4

In domeniul din stanga se gaseste imaginea de ansamblu a seturilor de datel inserate.

In domeniul din dreapta editorului vor fi introduse datele

Ansamblul datelor inserate

Casete cu campuri

Datele inserate actuale

Bara meniului

Bara de navigare

Bara simbolurilor

Eticheta diferitelor casete

Denumirea setului de date

Modul de functionare a soft-ului RISA-GEN pentru baze de date

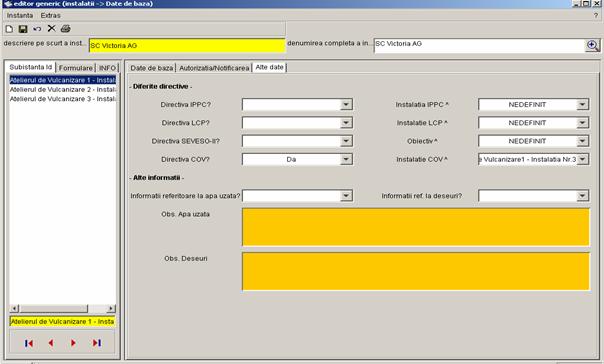

La selectarea etichetei din se vor afisa inregistrarile (subinstantele) setului respectiv de date (instante). La istoric se va afisa data inregistrarilor iar la stocarea necronologica se va afisa denumirea inregistrailor.

Sub vizualizare se gaseste bara de navigare. Cu ea se poate trece prin seturile de date pe nivelul prototipurilor. (Instante)

Formular

La selectarea etichetei Formular se vor afisa denumirile prototipului selectat din vizualizarea Explorer-ului. Este posibil un schimb mai rapid intre subtipurile setului de date.

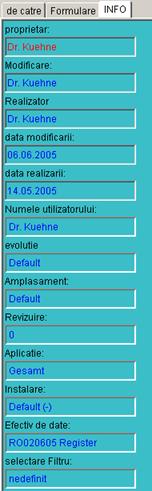

INFO

La selectarea INFO se vor afisa toate informatiile stocate intern referitoare la setul de date. Acestea vor fi automat stocate si actualizate de catre aplicatia bazei de date.

Modul de functionare a soft-ului RISA-GEN pentru baze de date

In partea stanga superioara a Editorului Generic se gasesc barele meniului si simbolurilor. Functiile ambelor bare sunt aproape identice. Punctul din meniu Extras nu este de obicei utilizat pentru Registrul COV.

Instanta

Inserare noua (perioada sau subinstanta)

Stergerea inserarii

Stocare inserare (Trimiterea datelor in baza de date)

Reincarcare noua a datelor (toate modificarile efectuate dupa ultima stocare se pierd)

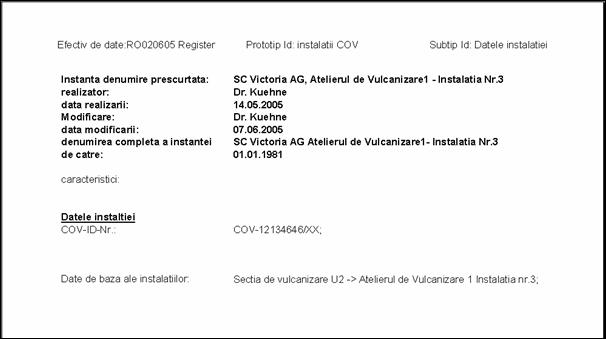

Tiparire inserare

Creare instanta derivata (inactiv, nu este utilizata in Registrul COV)

Inchidere Editor Generic

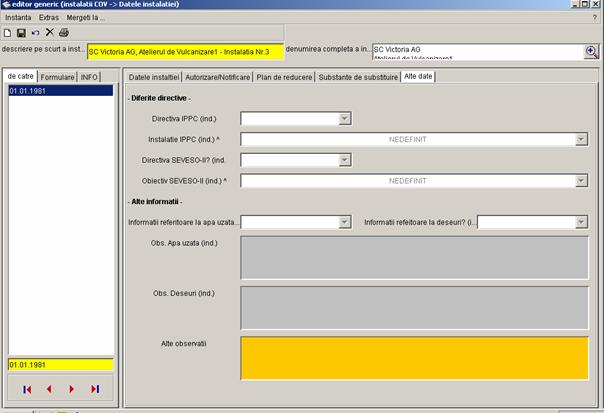

In mod normal se pot introduce datele dorite in campurile de date. In functie de tipul campului de date, sunt permise partial doar anumite inregistrari (de ex. data, numere intregi s.a.m.d.). Deseori, tipul se recunoaste deja de la denumirea campului ; daca nu, campurile si tipurile lor de date sunt descrise detaliat in anexa acestui manual.

Campurile marcate cu portocaliu sunt campuri de comentarii, in care se pot introduce texte lungi, practic nelimitate.

Prin mentinerea indicatorului mouse-ului pe denumirea campului, apare pentru cateva secunde denumirea detaliata a campului.

Modul de functionare a soft-ului RISA-GEN pentru baze de date

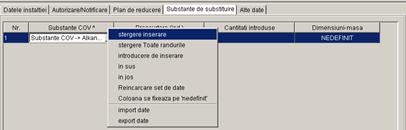

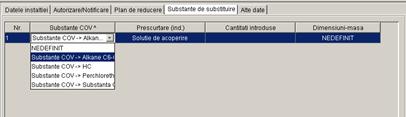

Pe langa campurile de date uzuale, exista o multime de campuri cu posibilitatea de selectie a inregistrarilor. Lista se deschide prin actionarea mouse-ului (clic) pe

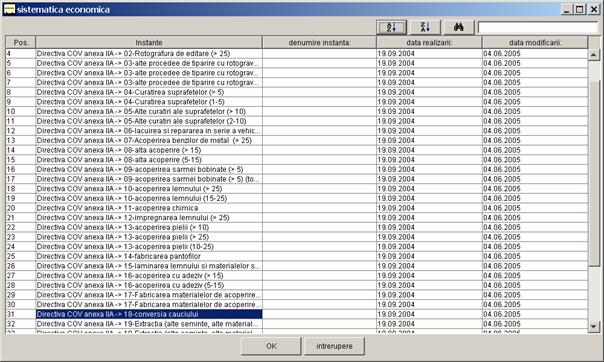

Se poate diferentia aici intre campuri de liste si campuri indicatoare. In ambele cazuri se deschide prin actionarea mouse-lui pe o lista de selectare.

Campurile de liste se deosebesc in Liste (inregistrarile sunt stabilite ulterior) si Liste+ (sunt posibile inregistrari separate suplimentare).

Prin simbolul din coltul drept superior se ajunge din a doua caseta direct in caseta campului indicator

colectarea datelor

Structurarea instalatiilor COV pentru colectarea datelor

Pentru a colecta datele instalatiilor COV in Registrul COV, este necesar sa se structureze instalatiile COV dupa un mod de procedare unitar. Pentru prezentarea modului de procedare se alege un exemplu relativ complex pentru a prezenta detaliat posibilitatile colectarii de date.

O firma detine 2 sectii de vulcanizare cu trei instalatii de acoperire si o instalatie de preparare a solutiilor si dispersiilor.

Imaginea 5 indica constructia schematica a instalatiilor. Fisa de date corespunzatoare este prezentata in cele ce urmeaza si este utilizata pentru un exemplu de introducere de date.

Imaginea : Schema a complexului de instalatii cu instalatii COV

Colectarea datelor

Descriere

Observatii

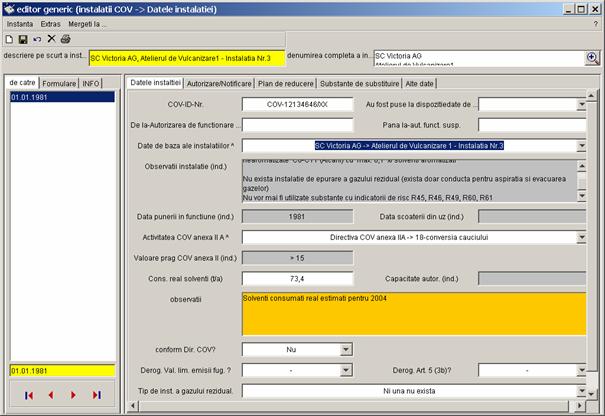

Datele instalatiei

Istoric: Instalatia nr. 1 de vopsit anvelope nevulcanizate, din SC VICTORIA SA, Atelierul Vulcanizare U2 a fost pusa in functiune la 1.10. 1976 si modernizata in anul 2003.

Date COV

Solutie de vopsit cu 93,865 % solvent tip 80/110; solventul contine hidrocarburi C6-C11 (alcani) hidrotratate si dearomatizate cu max. 0,1 % aromatice

Nr. ID

107.03 (codul NOSE-P conform Ordin 1144/2002)

Instalatie

Instalatie de vopsit anvelope

Denumire

Instalatie de vopsit anvelope

Valoare de prag ( t/an)

15 t/an (conform HG nr. 699/2003)

Activitatea conform anexei II

Conversia cauciucului

Indeplinirea cerintelor Dir. COV

Nu ; Consum solvent >15 t/an

Reglementarea exceptiilor pentru valorile limita la emisiile fugitive

Exceptia conform art.5 par.3

Autorizatie de functionare suspendata sau retrasa

De la - pana la

Tipul masuratorilor

Masuratori continue (1 masuratoare in 2003 ; 49,6 mg/m3 HC)

Operator

SC VICTORIA SA ,

Atelierul Vulcanizare Uzina 2

Instalatie IPPC

Observatie

Date tehnice

Solventi consumati reali ( t/an)

[consum estimat pt. anul 2004]

Tipul instalatiei de purificare a gazului rezidual

Nu exista instalatie de purificare a gazului rezidual (exista numai tubulatura de ventilatie si evacuare gaz )

Masuratori

Masuratori

Aparitia automata a tuturor masuratorilor

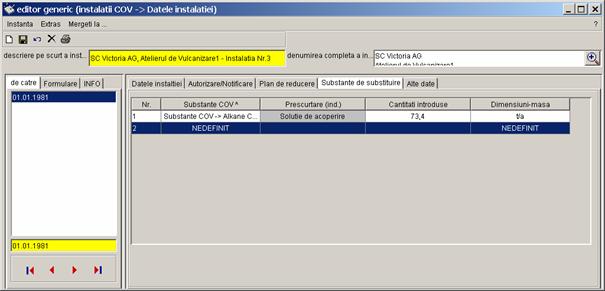

Substante care trebuie substituite

Substante

Nu se utilizeaza substante cu frazele de risc R45, R46, R49, R60, R61

Denumire comerciala

Cantitate de input

Colectarea datelor

Descriere

Observatii

Datele instalatiei

Istoric: Instalatia nr. 2 de vopsit anvelope nevulcanizate, din SC VICTORIA SA, Atelierul Vulcanizare U2 a fost pusa in functiune in anul 2003.

Date COV

Solutie de vopsit cu 93,865 % solvent tip 80/110; solventul contine hidrocarburi C6-C11 (alcani) hidrotratate si dearomatizate cu max. 0,1 % aromatice

Nr. ID

107.03 (codul NOSE-P conform Ordin 1144/2002)

Instalatie

Instalatie de vopsit anvelope

Denumire

Instalatie de vopsit anvelope

Valoare de prag ( t/an)

15 t/an (conform HG nr. 699/2003)

Activitatea conform anexei II

Conversia cauciucului

Indeplinirea cerintelor Dir. COV

Nu ; Consum solvent >15 t/an

Reglementarea exceptiilor pentru valorile limita la emisiile fugitive

Exceptia conform art.5 par.3

Autorizatie de functionare suspendata sau retrasa

De la - pana la

Tipul masuratorilor

Masuratori discontinue ; nu s-au efectuat

Operator

SC VICTORIA SA ,

Atelierul Vulcanizare Uzina 2

Instalatie IPPC

Observatie

Date tehnice

Solventi consumati reali ( t/an)

[consum estimat pt. anul 2004]

Tipul instalatiei de purificare a gazului rezidual

Nu exista instalatie de purificare a gazului rezidual (exista numai tubulatura de ventilatie si evacuare gaz )

Masuratori

Masuratori

Aparitia automata a tuturor masuratorilor

Substante care trebuie substituite

Substante

Nu se utilizeaza substante cu frazele de risc R45, R46, R49, R60, R61

Denumire comerciala

Cantitate de input

Colectarea datelor

Descriere

Observatii

Datele instalatiei

Istoric: Instalatia nr. 3 de vopsit anvelope nevulcanizate, din SC VICTORIA SA, Atelierul Vulcanizare U1 a fost pusa in functiune in anul 1981

Date COV

Solutie de vopsit cu 93,865 % solvent tip 80/110; solventul contine hidrocarburi C6-C11 (alcani) hidrotratate si dearomatizate cu max. 0,1 % aromatice

Nr. ID

107.03 (codul NOSE-P conform Ordin 1144/2002)

Instalatie

Instalatie de vopsit anvelope

Denumire

Instalatie de vopsit anvelope

Valoare de prag ( t/an)

15 t/an (conform HG nr. 699/2003)

Activitatea conform anexei II

Conversia cauciucului

Indeplinirea cerintelor Dir. COV

Nu ; Consum solvent >15 t/an

Reglementarea exceptiilor pentru valorile limita la emisiile fugitive

Exceptia conform art.5 par.3

Autorizatie de functionare suspendata sau retrasa

De la - pana la

Tipul masuratorilor

Masuratori discontinue ; nu s-au efectuat

Operator

SC VICTORIA SA ,

Atelierul Vulcanizare Uzina 1

Instalatie IPPC

Observatie

Date tehnice

Solventi consumati reali ( t/an)

73,4 [consum estimat pt. anul 2004]

Tipul instalatiei de purificare a gazului rezidual

Nu exista instalatie de purificare a gazului rezidual (exista numai tubulatura de ventilatie si evacuare gaz )

Masuratori

Masuratori

Aparitia automata a tuturor masuratorilor

Substante care trebuie substituite

Substante

Nu se utilizeaza substante cu frazele de risc R45, R46, R49, R60, R61

Denumire comerciala

Cantitate de input

Colectarea datelor

Descriere

Observatii

Datele instalatiei

Istoric: Instalatie de preparare solutii si dispersii din SC VICTORIA SA, a fost pus in functiune in octombrie 1976.

Date COV

Solutii care contin 78-99,95 % solvent tip 80/110 ; Solventul 80/110 contine hidrocarburi C6-C11 (alcani) hidrotratate si dearomatizate cu max. 0,1 % aromatice

Nr. ID

(cod NOSE-P din Ordinul 1144/2002)

Instalatie

Instalatie de preparare solutii sidispersii

Denumire

Instalatie de preparare solutii si dispersii

Valoare de prag (t/an)

15 t/an -conform HG 699/2003

Activitatea conform anexei II

Conversia cauciucului

Indeplinirea cerintelor Dir. COV

Nu ; Consum solvent >15 t/an

Reglementarea exceptiilor pentru valorile limita la emisiile fugitive

Exceptia conform art.5 par.3

Autorizatie de functionare suspendata sau retrasa

De la - pana la

Tipul masuratorilor

Masuratori discontinue ; Nu s-au efectuat

Operator

SC VICTORIA SA

Instalatie IPPC

Observatie

Date tehnice

Solventi consumati reali ( t/an)

288 tone consumate in 2003

250 tone consum estimat pt. anul 2004

Tipul instalatiei de purificare a gazului rezidual

Nu exista instalatie de purificare a gazului rezidual (exista numai tubulatura de ventilatie si evacuare gaz )

Masuratori

Masuratori

Aparitia automata a tuturor masuratorilor

Substante care trebuie substituite

Nu este cazul

Substante

Nu se utilizeaza substante cu frazele de risc R45, R46, R49, R60, R61

Denumire comerciala

Cantitate de input

Colectarea datelor

Crearea unui set de date al unei instalatii COV in Registrul COV

Denumirea instanei puteti introduce o descriere detaliata. Ambele inserari vor fi afisate in vizualizarea Explorer-ului si in imaginea casetelor din editorul generic..

Realizatorul este inregistrat automat si este identic cu utilizatorul notificat. Inregistrarea poate fi, suplimentar, editata.

Campurile marcate cu galben sunt campuri obligatorii si TREBUIE sa contina o inregistrare valabila. Doar apoi este permisa stocarea

Colectarea datelor

In posibilitatile de selectare aflate mai jos se stabilesc, pentru setul de date creat, drepturile de accesare prin citire si scriere. Pentru detalii va rugam sa utilizati manualul utilizatorului RISA-GEN.

Checkbox creare subinstanta permite imediat la selectare crearea primei subinstante. Selectarea este adecvata in special la crearea primului set de date.

Cu butonul Stocheaza sau Deschide, dupa crearea instantei si a primei subinstante, se va deschide imediat caseta subinstantei stabilita pentru alte introduceri de date.

Cu butonul Genereaza se genereaza instanta si subinstanta fara alte introduceri de date.

Cu Intrerupe sunt revocate toate introducerile realizate.

In urmatoarea fereastara de selectare puteti selecta subtipul in care doriti sa introduceti mai intai date. In registrul COV, corespunzator structurii, stau la dispozitie urmatoarele subtipuri:

Datele instalatiei

Masuratori

Incepeti cu datele instalatiei

Deoarece la datele instalatiei este vorba de o ordine cronologica, pentru introducere vi se va cere sa introduceti o data de la care sunt valabile datele. Introduceti o data in formatul zz.ll.aaaa.

Datele sunt valabile pentru perioada de timp de pana la urmatoarea introducere de date. Deoarece toate introducerile de date vor fi stocate, rezulta o ordine cronologica neintrerupta a tuturor datelor instalatiei pentru instanta respectiva (instalatia COV)

Colectarea datelor

Primul set de date (instanta) cu o denumire introdusa pentru datele instalatiei (subinstanta) este astfel creat si vizibil in Explorer. In cele ce urmeaza este descrisa detaliat intreaga introducere de date.

Imaginea : Explorer cu o introducere noua de date (instanta)

Caseta Datele instalatiei

In caseta datele instalatiei sunt stocate datele initiale ale instalatiei COV.

Nr. ID-COV

Numarul de identificare pentru instalatia COV

VOC-12134646/XX

Au fost puse la dispozitie date de catre operator?

Au fost puse la dispozitie date de catre operator?

DA / NU / -

De la-Aut.funct.suspendata

Data inceperii: Autorizatia de functionare suspendata sau retrasa

Pana-Aut. funct. suspendata

Data terminarii: Autorizatia de functionare suspendata sau retrasa

Colectarea datelor

Urmatoarele campuri Observatii instalatie (ind.), Data punere in functiune (ind.) si Data scoatere din uz (ind.) nu se pot selecta sau modifica. Ele sunt afisate doar indirect (de aceea si prescurtarea (ind.) in spatele numelui campurilor), unde indicatorul Datele de baza ale instalatiei^ este "asezat" pe un set de date al datelor instalatiilor din Registrul Integrat. Inregistrarile din campurile stocate acolo vor fi afisate aici in caseta. Asfel exista doar o singura inregistrare a datelor de baza pentru instalatia COV in Registrul Integrat, care este accesibila si altor registre (de ex. Registrul IPPC).

Asemanator listelor de selectare, si la indicatoare se poate afisa, sorta si cauta un tabel cu toate seturile de date disponibile, printr-un clic cu tasta dreapta a mouse-ului pe inregistrare.

Deoarece in Registrul Integrat, la prima colectare nu exista inca o inregistrate pentru instalatia COV, se poate ori

elabora direct un set de date de la indicator

sau

schimba in Registru Integrat si acolo sa se elaboreze si prelucreze setul de date (vezi capitolul

Colectarea datelor

In etapa urmatoare trebuie sa se creeze un set de date corespunzator datelor instalatiei in Registrul Integrat (Registru Integrat Instalatii Date de baza Datele vor fi introduse ulterior de la sine, asa cum s-a descris in capitolul

Printr-un dublu clic pe continutul campului nedefinit al campului datele de baza ale instalatiei^ se va deschide fereastra de alaturi.

Se selecteaza butonul Impreuna cu o noua instanta. Apoi se deschide fereastra pentru crearea unei noi instante (instalatii) si subinstante (date de baza) in Registrul Integrat Instalatii Date de baza, asa cum este descris in capitolele si

Butonul Catre o instanta prezenta inseamna, ca in Registrul Integrat sub Instalatii exista deja o data inregistrata pentru instalatia COV. Cu Intrerupere actiunea este revocata.

Consum real solventi (t/a)

Consumul real de solventi in tone pe an

Capacitate aut. (ind.)

Capacitate autorizata (se afiseaza doar ca inregistrare Registru Integrat Instalatii Date de baza

Dupa introducerea datelor se completeaza automat in Registru Integrat Instalatii Date de baza

Observatie

Camp pentru diferite observatii referitoare la datele instalatiei (Lungimea textului nelimitat)

Solventi consumati real estimati pentru 2004

Colectarea datelor

Urmatoarele campuri sunt din nou editabile si trebuie completate.

Conform Directivei COV?

Instalatie conforma cu cerintele Dir. COV?

DA / NU / -

Nu

Derog. val. lim. emisii dif.?

Derogare pentru valorile limita ale emisiilor fugitive?

DA / NU / -

Derog. Art.5(3b)?

Derogare conform articolului 5 alin. 3b?

DA / NU / -

Tipul inst. epurare gaz de ardere

Lista tipurilor de instalatii de epurare a gazului de ardere

Nici una nu exista

FE - Filtru Electric

TNV - Post-ardere termica

Epurare catalitica sau prin adsorbtie a gazului de ardfere

Nici una nu exista

Tipul masuratorii

Lista tipurilor masuratorilor

Masuratoare discontinua

Masuratori continue

Masuratoare discontinua

Colectarea datelor

Daca ati introdus toate campurile asa cum sunt introduse in exemplu, atunci caseta ar trebuie sa arate ca in Imaginea 9

Imaginea : Caseta completata Instalatii COV Datele instalatiei/ Datele instalatiilor

Colectarea datelor

Caseta Autorizatie/Notificare

In caseta Autorizatie/Notificare sunt estompate datele referitoare la autorizatie resp. notificare din Registrul Integrat Instalatii Date de baza

Prin selectarea indicatorului date de baza ale instalatiei^ in caseta cu Date instalatiei vor fi stabilite continuturile campurilor indirecte. Modificarea acestor campuri este descrisa in 5.3.2.

Imaginea 10 afiseaza caseta de inserare Autorizatia/Notificarea.

Imaginea : Caseta de inserare Instalatii COV Datele instalatiei/ Autorizatia/Notificarea

Colectarea datelor

Numar de referinta Aut./Not. (ind.)

Numarul de referinta al autorizatiei resp. al notificarii (este afisat doar ca inregistrare a Registrului Integrat Instalatii Datele de baza

COV-12134646/2005

Data Autor./Notif. (ind.)

Data autorizatiei resp. a notificarii (este afisat doar ca inregistrare a Registrului Integrat Instalatii Datele de baza

Tipul Autor./Notif (ind.)

Tipul autorizatiei sau notificarii (este afisat doar ca inregistrare a Registrului Integrat Instalatii Datele de baza

Notificarea

Valabil pana la (ind.)

Perioada de valabilitate a autorizatiei resp. a notificarii (este afisat doar ca inregistrare a Registrului Integrat Instalatii Datele de baza

Valabil pana la (ind.)

Perioada de valabilitate a autorizatiei resp. a notificarii (este afisat doar ca inregistrare a Registrului Integrat Instalatii Datele de baza

Observatii Autorizatie (ind.)

Observatii la autorizatie/notificare (este afisat doar ca inregistrare a Registrului Integrat Instalatii Datele de baza

Colectarea datelor

Caseta Plan de reducere

In caseta Plan de reducere vor fi introduse datele de baza pentru planul de reducere Imaginea 11.

Datele pentru Planul de reducere nu sunt stocate, insa ele pot fi introduse in campul de comentarii.

Imaginea : Caseta de inserare Instalatii COV Datele instalatiei/ Plan de reducere

Exista Plan de reducere

Exista un plan de reducere?

DA / NU / -

Data notificarii

Data cand s-a notificat existenta planului de reducere

Data prezentarii

Data cand a fost prezentat planul de reducere autoritatii

Data acceptarii/autorizarii

Data cand a fost planul de reducere acceptat resp. autorizat de catre autoritate

Observatie

Plan de reducere

Camp pentru diverse observatii referitoare la datele instaltiilor (Text nelimitat)

Colectarea datelor

Caseta Substante de substituit

Caseta Substante de substituit contine o imagine de ansamblu a substantelor care trebuiesc substituite conform Directivei COV si prevederilor din planul de reducere (Imaginea 12).

Imaginea : Caseta de inserare instalatii COV Datele instalatiei/ Substante de substituit

Inregistrarile substante COV ^ sunt indicatoare catre Registrul Integrat Substante/ Categorii de substante Substante COV

Inregistrarile pentru Substante COV ^ nu sunt prezente si trebuie create si completate de catre utilizator.

Colectarea datelor

In Registrul Integrat Substante/ Categorii de substante Substante COV se vor administra Substantele COV (vezi capitolul

Prin Dublu clic pe inregistrarea din Substantele COV ajungeti in caseta de date a substantelor COV corespunzatoare. Aici exista posibilitatea sa se ofere informatii detaliate.

Colectarea datelor

Pentru a introduce alte randuri in tabel, trebuie ca sa actionati cu tasta dreapta a mouse-ului pe una dintre cele doua inregistrati si sa selectati Introducere inregistrare. Un rand de tabel necompletat este creat. Acest proces il repetati pentru substante COV.

Substante COV ^

Indicatori spre Registrul Integrat Substante/ Categorii de substante Substante COV

Substante COV -> Alcani C6-C11

Prescurtare (ind.)

Prescurtarea substantei este afisata din Registrul Integrat Substante/ Categorii de substante Substante COV

Solutie de acoperire

Cantitatea utilizata (t/a)

Cantitatea utilizata de substanta in tone pe an

Masa Dimensiune

Lista dimensiunii pentru masa (poate fi completata cu inregistrari proprii - Lista+)

t/a

Colectarea datelor

Caseta Alte date

In caseta Alte Date sunt stocate informatiile Directivelor UE respective si cele referitoare la situatia apei uzate si a deseurilor.

Caseta cu setul de date luat ca exemplu este prezentata in Imaginea 13

Date, cu exceptia altor comentarii, nu se introduc. Sunt prezentate doar datele instalatiei LCP din Registrul Integrat (Instalatii Date de baza), care vor fi selectate in caseta datele instalatiei prin intermediul indicatorului datele de baza ale instalatiei^ Campurile afisate sunt descrise in capitoul 5.3.2.

Imaginea : Caseta de inserare Instalatii COV Datele instalatiei/Alte date

Colectarea datelor

Caseta Datele masuratorii

Fiecare masuratoare poate contine o multitudine de poluanti si rezultate de masuratori.

Data masuratorii

Data masuratorii in format ZZ.LL.AAAA

Tipul masuratorii

Lista tipurilor de masuratori

Masuratori discontinue

Masuratori continue

Masuratori continue

Substante COV ^

Indicatori catre Registrul Integrat Substante/ Categorii de substante substante COV

Substante COV -> HC

Valorile masurate

Introduceti valoarea masurata ca cifra

Dimensiuni-

Concentratie

Lista dimensiunilor pentru concentratia, care poate fi completata prin inregistrarile proprii (Tipul campului: Lista+)

mg/m3

Observatie

Observatie ref. la masuratorile emisiilor (de exemplu conditiile de masurare)

1 masurare in 2003

Analog se pot introduce datele masurate pentru alte perioade de timp si alte instalatii.

Colectarea datelor

Inserarea unui set de date al unei instalatii COV in Registrul Integrat

In Registrul Integrat se vor introduce pentru Instalatiile COV in principal doar operatorul instalatiei COV in Operator Date initiale si Instalatia COV in Instalatii Date de baza si eventual Substante COV Registru Integrat Substante/ Categorii de substante Substante COV

Partial este adecvat sa se introduca in Registrul Integrat si instalatii resp. parti de instalatii care nu necesita autorizare, pentru a asigura o descriere a instalatiilor completa si unitara.

Pentru introducerea unei inregistrari noi de date, marcati inregistrarea SC Victoria AG din partea dreapta a Explorer-ului cu un dublu clic. Apoi vi se va cere sa introduceti un nou set de date.

In Operator este introdusa o serie cronologica de timp. Datele introduse sunt valabile de la data la care s-a introdus setul de date pana la introducerea unui nou set de date. Cu aceasta se asigura o administrare cursiva in timp a datelor operatorilor.

Caseta Datele de baza

Imaginea 15 afiseaza caseta Datele de baza.

Imaginea : Caseta de inscriere necompletata pentru Operatori Date de baza/ Date de baza

Colectarea datelor

Pentru Operator vor fi introduse in caseta de inscriere Date de baza urmatoarele informatii.

Codul CAEN

Lista codului CAEN de patru cifre

(Directiva (CE) Nr. 601/2002 a Consiliului din 26 noiembrie 2002 referitoare la sistematica statica a ramurii economice in Comunitatea Europeana (Nomenclature des Activités économiques dans les Communautés Européennes)

25.11 Fabricarea anvelopelor si a camerelor de aer

Folositi-va aici de posibilitatea de a deschide forma tabelara a listei cu un clic pe partea dreapta a mouse-ului pe inscrisul din camp, pentru a sorta inregistrarile si a cauta in acestea.

ARPM

Lista Agentiilor Regionale de Protectia Mediului

Autoritate competenta

ALPM

Lista Agentiilor Locale de Protectia Mediului

Autoritatea competenta

Regiune

Lista regiunilor

Regiunea in care este amplasat operatorul

Judet

Lista judetelor

Judetul in care este amplasat operatorul

Localitate

Localitatea operatorului

Partea localitatii

Partea localitatii operatorului

Casuta postala CP

Numarul casutei postale

Codul postal

Codul postal

Longitudine

Coordonatele operatorului

Latitudine

Coordonatele operatorului

Colectarea datelor

Urmatorul camp Relatii^ contine toti indicatorii, care indica dinspre alti registri sau dinspre Registrul Integrat care operator. Imaginea de ansamblu este introdusa automat si actuatlizata. Ea nu se poate edita.

Deoarece in anumite conditii trebuiesc aratate foarte multe trimiteri, se va porni actualizarea manuala a notificarii.

Va rugam actionati printr-un clic cu tasta dreapta a mouse-ului pe inregistrare si selectati actualizarea retrimiterilor.

Cu un dublu clic pe inregistrare, veti intra direct in caseta de inceput.

Caseta de inscriere completata cu setul de date luat ca exemplu este prezentanta in Imaginea 16

Imaginea : de inscriere completata pentru Operator Date de baza/Date de baza

Colectarea datelor

Caseta Persoana de contact

Imaginea 17 arata caseta Persoana de contact, in care sunt stocate datele persoanei de contact a operatorului cu autoritatatea.

Imaginea : Caseta de inscriere pentru operator date de baza/persoana de contact

Nume persoana de contact

Nume persoana de contact

Telefon

Numar de telefon

Fax

Numar de fax

E-mail

Adresa E-mail

Observatie

Observatii ref. la persoana de contact a operatorului

Colectarea datelor

Pentru introducerea unui nou set de date, marcati inregistrarea SC Victoria AG de pe partea dreapta a Explorer-ului cu un dublu clic. In final veti fi intrebat asupra introducerii unei noi inregistrari.

In Instalatii vor fi introduse unitati separate. Acestea pot fi atat o instalatie intreaga cat si mai multe instalatii, parti ale unei instalatii sau componente de instalatie insumate.

Pentru setul de date dat exemplu in capitolul 5.2.2 introduceti mai intai Atelierul de Vulcanizare 1 - Instalatia Nr.3 si apoi celelalte instalatii.

Colectarea datelor

Daca ati introdus toate partile instalatiei, obtineti in Explorer urmatoarea imagine.

La foarte multe instalatii se poate ca afisarea datelor de baza sa fie foarte greu de vizualizat in ansamblu in Instante Vizualizare date Asftel ca veti merge cu cursorul pe eticheta Administrare. Acum fiecare instalatie este afisata doar o singura data. Cu un Dublu clic se poate deschide caseta formularelor.

Caseta Date de baza

Imaginea 18 arata caseta Date de baza.

Imaginea : Caseta de inscriere pentru Instalatii Date de baza/Date de baza

Pe partea stanga a casetei sunt prezentate toate inregistrarile referitoare la instalatia SC Victoria AG care pot fi completate de catre diferiti utilizatori (din alte registre).

Vor fi colectate urmatoarele date.

Nr. ID Instalatie

Numar de identificare clar al instalatiei resp. a partii de instalatite

COV-1232456

ARPM

Lista Agentiilor Regionale de Protectia Mediului

Autoritatea competenta

ALPM

Lista Agentiilor Locale de Protectia Mediului

Autoritatea competenta

Colectarea datelor

Operator^

Indicator catre operator (Registrul Integrat Operator

SC VICTORIA SA

Data punere in functiune

Data punerii in functiune a instalatiei

(este afisata indirect in diferitele registre - vezi Relatii^

Data scoaterii din uz

Data scoaterii din uz a instalatiei

(este afisata indirect in diferite registre- vezi Relatii^

Observatii

Observatii referitore la instalatie resp. parti de instalatie

Solutie de acoperire cu 93,865 % solventi Tip 80/110;.

Longitudine

Coordonate instalatiei

Latitudine

Coordonatele instalatiei

Relatii^

Contine toti indicatorii, care indica catre instalatie din alte registre sau din Registru Integrat. Imaginea de ansamblu este inclusa automat si actualizata. Aceasta nu se editeaza.

Actionati cu tasta dreapta a mouse-ului inregistrarea si selectati actualizare Retrimitere.

Cu un dublu clic pe inregistrare intrati direct in caseta initiala.

Colectarea datelor

Caseta Autorizatie/Notificare

In caseta - Autorizatie/Notificare sunt stocate datele de baza ale autorizatiei resp. ale notificarii (Imaginea 19

Imaginea : Caseta de inscriere pentru Instalatii Date de baza/Autorizatie/Notificare

Numar de referinta

Numarul de referinta al autorizatiei resp. al notificarii

COV-1232456

Data Autor./Notif.

Data autorizatiei resp. notificarii

Tip Autor./Notif.

Lista Tipului de autorizatie sau notificare

Notificare

Valabil de la

Perioada de valabilitate a autorizatiei resp. notificarii

Valabil pana la

Perioada de valabilitate a autorizatiei resp. noficarii

Capacitatea autorizata

Capacitatea instalatiei stabilita in autorizatie

Observatii autorizatie

Camp pentru diferite observatii referitoare la autorizatie (text nelimitat)

Colectarea datelor

Caseta Alte date

In caseta Alte Date sunt stocate informatiile Directivelor UE respective si cele referitoare la situatia apei uzate si a deseurilor (Imaginea 20

Imaginea : Caseta de inscriere pentru Instalatii Date de baza/Alte date

Directiva IPPC?

Intra instalatia sub incidenta Directivei IPPC?

DA / NU / -

Instalatia IPPC ^

Indicatorul catre Instalatia IPPC din Registrul IPPC

Registrul IPPC Instalatia IPPC

Colectarea datelor

Directiva LCP?

Intra instalatia sub incidenta Directivei LCP?

DA / NU / -

Insatalatia LCP^

Indicatorul catre instalatia LCP in Registrul LCP

Registrul LCP Instalatii LCP

Directiva SEVESO-II?

Apartine instalatia de un obiectiv SEVESO-II?

DA / NU / -

Obiectiv^

Indicator catre Obiectiv SEVESO-II in Regisrul SEVESO-II

Registrul SEVESO-II Obiective SEVESO-II

Directiva COV?

Intra instalatia sub incidenta Directivei COV?

DA / NU / -

Da

Instalatia COV ^

Indicator catre instalatia COV in Resitrul COV

Registrul COV Instalatii COV

SC Victoria AG, Atelier de vulcanizare 1 - Instalatia Nr.3

Informatii referitoare la apa uzata

Exista informatii referitoare la apa uzata?

DA / NU / -

Informatii referitoare la deseuri

Exista informatii referitoare la deseuri?

DA / NU / -

Obs. Apa uzata

Camp pentru diverse observatii ref. la situatia apei uzate (Text nelimitat)

Observ. Deseuri

Camp pentru diverse observatii ref. la situtatia deseurior (Textl nelimitat)

Colectarea datelor

Colectarea datelor

Caseta Substante COV

In caseta Substante COV se vor stoca datele de baza ale substantelor COV (Imaginea 21

Imaginea : Caseta de inserare pentru Substante/Categorii de substante Substante COV / Substante COV

Prescurtare

Denumirea prescurtata a substantei

Solutie de acoperire

Denumirea completa

Denumirea completa a substantei (text nelimitat)

Solutie de acoperire cu 93,865% Solventi Tip 80/110

Observatii

Camp pentru observatii diferite (text nelimitat)

mit max. 0,1% solventi aromatici

Relatii^

Contine toate indicatoarele, care indica dinspre alte registre sau din Registrul Integrat spre instalatie. Imaginea de ansambul este introdusa automat si actualizata. Ea nu este editabila.

Colectarea datelor

Va rugam actionati printr-un clic cu tasta dreapta a mouse-ului pe inregistrare si selectati actualizarea retrimiterilor.

Cu un dublu clic pe inregistrare, veti intra direct in caseta de inceput.

exportul, importul si tiparirea datelor

Exportul datelor

Detaliile referitoare la exportul de date sunt descrise in manualul utilizatorului RISA-GEN. Aici exista doar o imagine de ansamblu.

Datele introduse se pot exporta complet sau pe seturi de date. Ca format de export stau la dispozitie:

Format XML

Format XLS (MS-Excel)

Format CSV (Format text)

Daca trebuie sa se exporte doar seturi separate de date, atunci se va marca partea dreapta a Explorer-ului resp. se vor marca seturile de date corespunzatoare.

Export-ul in Format XML se poate viziona adecvat intr-o Vizualizare XML si se utilizeaza in special pentru schimbul electronic de date (Imaginea 23

Imaginea Imagine XML a Export-ului din instalatiile COV

Exportul, Importul si Tiparirea Datelor

Importul de date

Detaliile referitoare la importul de date sunt in manualul utilizatorului RISA-GEN. Aici exista doar o imagine de ansamblu.

Datele se pot importa in formatul urmator:

Format XML

Format XLS (MS-Excel)

Format CSV (Format Text)

(Formatul codificat ENC nu vor fi aici utilizate.)

Importul rezulta din Explorer-ul RISA-GEN prin Meniu Instanta Import

Pentru Import exista o multitudien de optiuni.

In imaginea alaturata sunt prezentate posibilitatile.

Tiparire HTML in browser Internet (HTML-Format)

XLS (Excel) - Tiparire intr-un tabel MS-Excel

Tiparirea campurilor necompletate - Tiparire completa a intregii structuri chiar si fara continutul fisierelor

Numele fisierului - Fisier tinta pentru tiparire

Exportul, Importul si Tiparirea Datelor

Un exemplu pentru tiparirea unui set de date este aratat in Imaginea 24

Imaginea : Exemplu pentru tiparirea in MS-Excel
