Masurarea rezistentei prizelor de pamānt

tehnica mecanica




  Masurarea rezistentei prizelor de pamānt
    Priza de pamānt este un dispozitiv prin intermediul caruia se realizeaza o legatura electrica conductoare directa cu pamāntul a carcaselor metalice ale masinilor si ap 18118t1918s aratelor electrice sau a unor noduri (puncte) ale retelelor electrice pentru asigurarea functionarii corecte ale acestora si cu scopul protejarii personalului de exploatare impotriva tensiunilor accidentale care pot sa apara in functionare normala sau in regim de avarie.
    Dupa modul de realizare ele pot fi:
- naturale (elemente metalice ale constructiilor din beton armat, mantalele metalice ale cablurilor subterane, conductele instalatiilor de apa sau gaze etc.);
- artificiale (realizate din tevi de otel zincat sau de cupru sau chiar din table de otel zincat sau de cupru).
Dupa complexitate, se clasifica in:
- simple (singulare) - realizate dintr-un singur corp conductor (electrod) ingropat in pamānt;
- multiple - obtinute prin legarea electrica cu ajutorul unor conductoare de mica rezistenta a mai multor prize simple de tipuri diferite.
    Rezistenta unei prize de pamānt trebuie sa aiba o valoare cāt mai mica, astfel incāt caderea de tensiune pe aceasta rezistenta sa fie sub limita periculoasa pentru electrocutare. Intrucāt aceasta rezistenta depinde de elementele constructive ale prizei, conductibilitatea electrica a solului (prin umiditate si sarurile continute, temperatura) este necesara masurarea periodica a acestor rezistente.
    Masurarea rezistentei electrice a prizelor de pamānt se face numai in c.a. pentru a evita efectele de polarizare a solului, de corodare si electroliza care ar avea loc daca s-ar utiliza c.c.

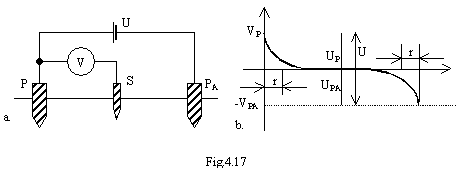

    Pentru determinarea rezistentei electrice a unei prize de pamānt (P) este necesara o alta priza, auxiliara (PA) pentru a se inchide circuitul de masurare. Daca se considera ca intre P si PA se aplica o tensiune continua U, variatia potentialului electric de-a lungul liniei care uneste prizele P si PA apare ca in fig. 4.17,b. Cu exceptia zonelor de raza r, care depinde de dimensiunile prizei si de conductivitatea solului, potentialul prizelor ramāne practic constant.
    Rezistentele prizelor sunt:

(4.68)
(4.69)

unde:
UP, UPA sunt tensiunile prizelor fata de pamānt;
IP, IPA curentii care circula prin prizele P, PA.
    Se constata ca practic, la o distanta de 20 m de priza, densitatea curentului dispersat in pamānt este neglijabila, astfel ca este necesar ca distanta dintre P si PA sa fie de 40 m.
    Pentru masurarea diferentei de potential dintre priza si pamānt se foloseste o a treia priza, numita priza sonda S, amplasata in zona de potential nul. Cele trei prize P, S, PA pot fi situate in linie dreapta sau in vārfurile unui triunghi.

    Metoda ampermetru - voltmetru

    Tensiunea alternativa de alimentare se obtine cu transformatorul T. Pentru o masurare precisa este necesar ca RV sa fie cāt mai mare fata de RS. In acest caz RP se determina cu relatia:

(4.70)



    Daca aceasta conditie nu este indeplinita, UP este:

(4.71)

O alta metoda este metoda celor trei masuratori, sau varianta Nippold, utilizānd fie metoda ampermetru - voltmetru, fie metoda puntii de c.a., prin legarea succesiva, doua cāte doua, a prizelor P, S, PA . Metoda este greoaie si destul de imprecisa.

    Metoda de compensatie
Este metoda cea mai practica, utilizata pe scara larga (fig. 4.19).

    Tensiunea alternativa este furnizata de un convertor static. In secundarul unui transformator de curent TC se monteaza o rezistenta R0 de valoare cunoscuta. Prin deplasarea cursorului rezistentei R0 se obtine echilibrul puntii (curent nul in detectorul de nul N).

(4.72)
(4.73)

    Daca raportul de transformare al transformatorului de curent este 1:1, atunci:

     (4.74)
