Masurarea Vitezelor īntr-un curent de aer cu ajutorul tubului Pitot

tehnica mecanica




FACULTATEA DE ELECTROTEHNICĂ

SPECIALIZAREA: Echipamente si instalatii de bord




Laborator de:

Elemente de aerodinamica



TITLUL LUCRĂRII

STUDENT:



LUCRAREA Nr. 1

Masurarea Vitezelor īntr-un curent de aer cu ajutorul tubului Pitot


Anul II grupa: 11206


Data

1. Scopul lucrarii:

Determinarea distributiei vitezelor de curgere īn sectiune, īn plan longitudinal īntr-un curent de aer cu ajutorul tubului Pitot.

2. Mijloace pentru realizarea lucrarii:

- Tunelul aerodinamic

- Tubul Pitot

3. Consideratii teoretice:

Pentru masurarea vitezei curentului de aer īntr-o zona (z), foarte mica īn raport cu sectiunea vānei de aer īncāt poate fi redusa la un punct, se poate folosi formula lui Bernoulli (1) scrisa īn ipotezele:

Miscarea este permanenta.

Nu neglijeaza greutatea proprie a aerului.

Nu neglijeaza compresibilitatea aerului.

unde: p - presiunea exprimata īn ;

ρ - densitatea aerului īn ;

v - viteaz curentului īn ;

c - constanta lui Bernoulli.


Daca - parametrii aerului īntr-un punct din amontele tubului Pitot, iar - parametrii īn punctele A si B corespunzatoare orificiilor tubului :


Īn micrometru fenomenul este de natura hidrostatica, din acest motiv se aplica legea hidrostatica:

    p+γ*z=k;

γ=ρ*g;

unde: g - acceleratia gravitationala,

γ - greutatea specifica a alcoolului,

z - cota pe verticala a punctului considerat, in m



, sau

Viteaza curentului din punctul (z), se poate masura si īn functie de denivelarea citita a lichidului din micrometru tinānd cont ca .

unde: - lungimea coloanei de lichid din micrometru.

Daca se lucreaza cu apa distilata: ,formula devine:


Corectii aduse pentru marirea preciziei masuratorii.

a)      Calculul lungimii reale a coloanei de lichid.

b)      Corectia greutatii specifice cu temperatura

c)      Daca nu se poate masura , acesta se determina cu aproximatie acceptabila prin interpolare pe baza atmosferei standard luānd la nivelul marii si considerānd altitudinea locala aproximativ 400m.


4. EXECUTAREA LUCRĂRII


Se potriveste scara micromanometrului astfel ca marginea de sus a meniscului lichidului din tub sa coincida cu gradatia 0. Se controleaza orizontabilitatea micromanometrului cu ajutorul unei nivele īn cazul īn care urmeaza unei alte lucrari de laborator.

Se instaleaza tija suportului tubului Pitot īn trepiedul fixat sub camera de experiente strāngāndu-se cele doua suruburi fluture, astfel īncāt reziul de pe tija sa coincida cu capatul inferior al cilindrului de la suport.

Se cupleaza redresorul le reostatul electrolitic, si cu ajutorul manivelei, prin rotire se coboara placile acestuia īn electrolit. Pe masura ce placile se afunda īn electrolit, turatia motorului de angrenare creste si desigur creste si viteza curentului de aer īn camera de experiente a tunelului aerodinamic.

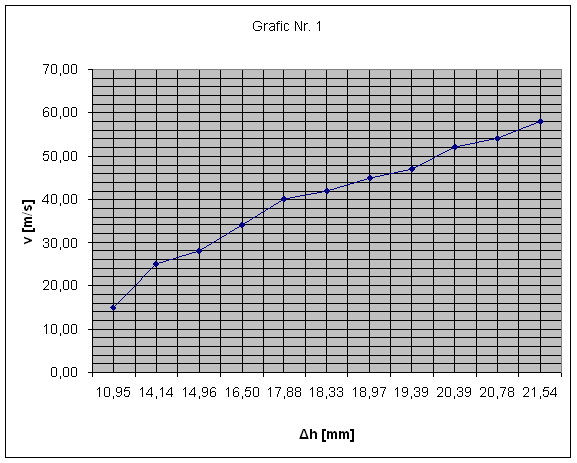

Δh [mm]












v [m/s]

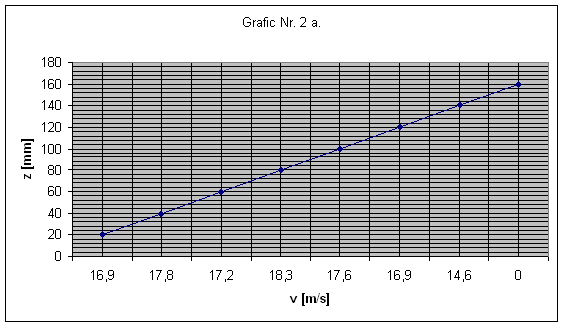

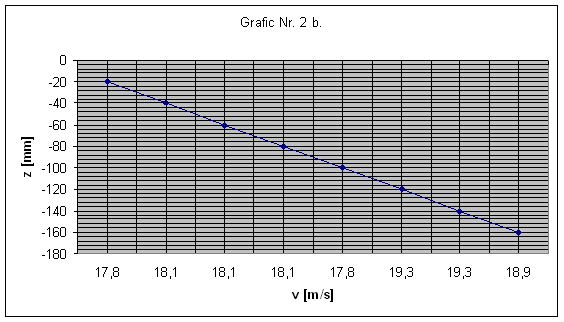

z [mm]









[mm]









[mm]
