PROIECT DE PRODUSE, PROCESE SI SISTEME - Studiu tehnico - economic privind proiectarea procesului de productie și a unui echipament tehnologic pentru produsul Motor chiulasa

Universitatea POLITEHNICA din Bucuresti

Facultatea Ingineria si Managementul Sistemelor Tehnologice

Programul de studii Inginerie Economica Industriala

PROIECT DE

PRODUSE, PROCESE
SI SISTEME (2)

T E M A
PROIECTULUI

Studiu tehnico - economic

privind

proiectarea procesului de productie și

a unui echipament tehnologic pentru

produsul Motor chiulasa

1. Proiectare proces și sistem de producție

1.1. Date initiale generale

Motor chiulasa DRW0003.

1.2. Date constructiv- functionale

Schite constructive [IMPP; GHID; ]

O schita a ansamblului “” se prezinta in fig. 1.2.1, in care produsul considerat are poz 828d35i .3.

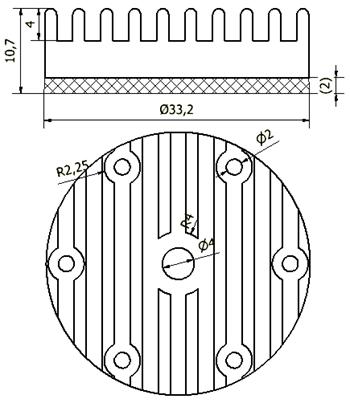

Fig. 1.2.1

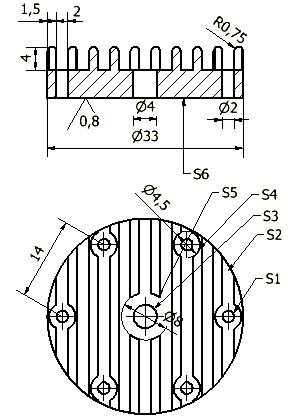

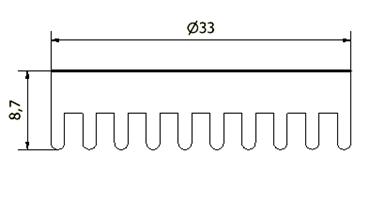

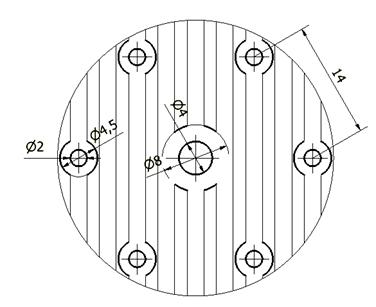

O schita a produsului “ Motor chulasa DRW0003” se prezinta in fig. 1.2.2, unde S_k, k = 1, 2, …, 9 sunt suprafetele definitorii.

Fig. 1.2.2

1.2.2. Caracteristici constructive prescrise [IMPP1; ; ]

•Tolerante generale conform ISO2768-mK

•Muchiile se tesesc la 0,5x45°

S₂

plana

S₃

cilindrica

S₄

semicilindrica

S₅

semicilindrica

S₆

plana

S₇

cilindrica

Ø33x8,5

S₈

plana

S₉

semicilindrica

R0,75

Abaterile limita generale pentru dimensiunile liniare [ ISO 2768 ] sunt prezentate in tabelul 1.2.2.

Tabelul 1.2.2

1.3. Semifabricare si prelucrari

1.3.1. Semifabricare

Se cunosc:

• materialul prescris, Al, forma si dimensiunile prescrise (v. desen reper), programa de productie, 6 000 buc/an;

caracteristicile semifabricatelor, metodelor si procedeelor de semifabricare [IMPP1;;].

Avand in vedere considerentele de mai sus, se adopta doua variante tehnic-acceptabile de semifabricare, care se prezinta in tabelul 1.3.1.

Varianta I

Astfel, se adopta clasa II de precizie conform STAS 7670.

Caracteristicile specifice turnarii (var. I) [; ] si caracteristicile prescrise semifabricatului sunt prezentate in tabelul 1.3.2 , fig. 1.3.1 si, respectiv, desenul semifabricatului.

Tabelul 1.3.2

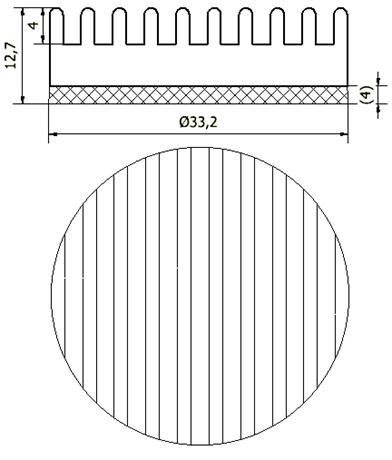

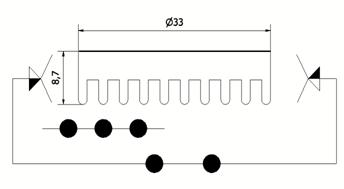

Fig. 1.3.1

Varianta II

Astfel, se adopta clasa IV de precizie conform STAS 7670.

Caracteristicile specifice turnarii (var. II) [; ] si caracteristicile prescrise semifabricatului sunt prezentate in tabelul 1.3.3 , fig. 1.3.2 si, respectiv, desenul semifabricatului.

Tabelul 1.3.3

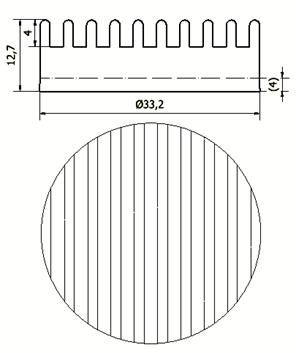

Fig. 1.3.2

1.3.2. Prelucrari

S_k

Var.

Prelucrari

S1, S3

I

II

Gaurire

Alezare

S2

I

II

S4, S5

I

II

Frezare

S6

I

Frezare degrosare

Frezare semifinisare

Frezare finisare

II

Frezare degrosare

Frezare semifinisare

Frezare finisare
