UNIVERSITATEA DUNAREA DE JOS GALATI
FACULTATEA INGINERIE ELECTRICA SI ELECTRONICA
Placa CAN bus EB018-00-1
Cuprins

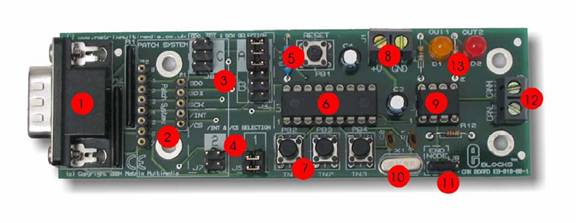

1. Descriere generala
1. Conector de tip D
2. Patch sistem

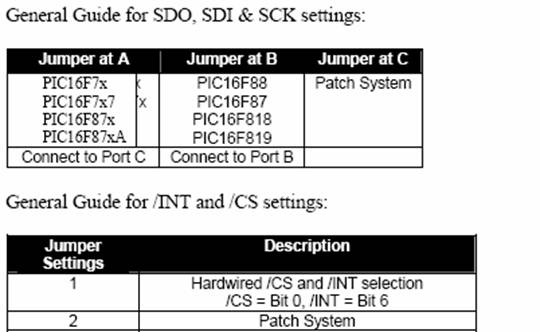

3. SDO, SDI & SCK jumpere cu pini de selectie
4. Jumpere / CS si / INT cu pini de selectie
5. Buton de
resetare
6. Microcontroler MCP2515
7. 3 x comutatoare dedicate intrarilor
8. Terminale de putere(surub)
9. Microcontroler MCP2551
10. Cristal de 20MHz
11. Jumper de selectie de sfarsit de nod
12. Terminal bus de tip CAN (surub
13. 2 x LED-uri dedicate iesirilor

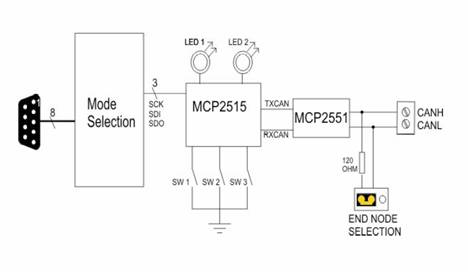

2. Schema Bloc
3. Ghid hardware
Controlerul CAN MCP2515 permite ulilizatorului sa adauge un sistem CAN bus, acolo unde nu este deja incorporat unul. Sistemul foloseste viteza mare de tip SPI pentru a configura controlerul CAN, astfel incat sa transmita si sa receptioneze mesaje CAN.
Aparatul dispune
de 3 intrari dedicate, care sunt conectate la 3 comutatoare de intrare pe CAN bord
(IN1, IN2 si IN3). Aceste comutatoare pot fi, de asemenea, configurate ca Pini
de cerere pentru a trimite, care permite utilizatorului sa ceara manual
transmiterea.
Exista, de asemenea, 2 iesiri dedicate. Acestea sunt conectate la LED-uri D1 si
D2. Pinii conectati la LED-uri pot fi configurati ca indicatori de buffer,
acestia aratand dak mesajul a fost receptionat cu succes.
Transmitatorul CAN - MCP2551 este o interfata intre Controlerul CAN
si CAN bus. Transforma nivelele
logice ale Controlerului CAN si nivelele de semnale diferentiale ale Bus-ului CAN. De asemenea, va converti de la Bus-ul CAN semnale
in nivelul logic TTL pentru Controlerul CAN .
Iesirile CAN_H si CAN_L sunt conectate la terminalul J2. De asemenea, exista un
bloc de legatura (J8), care permite utilizatorului sa determine daca acest Nod
CAN este terminalul de sfarsit, prin adaugarea unei rezistente de terminare.

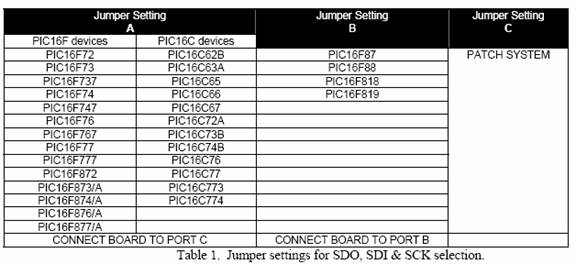

Patch Sistem permite utilizatorului sa ruteze SDO, SDI, SCK, / CS si / INT la oricare dintre cei 8 biti de intrare necesari. Acesta permite o flexibilitate, iar utilizatorul poate folosi orice alt azparat, decat cele specificate in tabelul 1.
4. Anexa
|
