Prelucrarea piesei se realizeaza pe strungul automat revolver SARO 16B

tehnica mecanica

















  TEMA DE CASA




















Prelucrarea piesei se realizeaza pe strungul automat revolver SARO 16B

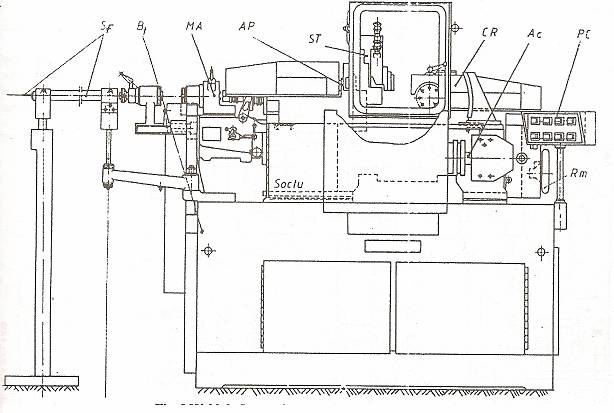

  fig1:strungul automat revolver SARO 16 B


Strungul automat revolver prelucreaza piese de revolutie

Piesele sunt caracterizate de un raport intre diametrul exterior si lungimea pisei mai mare de 1;

Pe acest strung au loc urmatoarele operatii procedee de prelucrare:


-Strunjiri exterioare si interioare;    | -Centruirea;

-Filetare(cu tarodul,cu filiera,cu cutitul,prin frezare); | -Gaurire

-Gaurire adanca cu retragerea repeteta a sculei;    | -Alezare;

-Frezare frontala(cu oprirea miscarii arborelui principal). | -Adancire;

-Frezarea suprafetelor poligonale;    | -Striere;

-Gaurire transversala;


Semifabricatul se fixeaza in arboreal principal AP si executa miscarea principala de rotatie A, miscarile de avans le executa sculele pe directie radiala sau axiala si anume, miscarea B si miscarea C iar la unele strunguri una dintre saniile ST orizontale executa o miscare longitudinala de avans D



Pentru a aduce in pozitie de prelucrare fiecare scula din discul capului revolver DS acesta se roteste cu un pas unghiular (miscare E);


Capul revolver are urmatorul ciclu de lucru:

-apropiere rapida (AP)

-cursa de lucru (CL)

-retragere rapida a saniei longitudinale (RR) ;

-deblocarea si rotirea discului portscule;

Profilul camelor disc k1 .k5 montate pe arboreal de comanda este stabilitit astfel incat sa asigure miscarea de avans si auxiliare ale saniilor portscula si saniei capului revolver

Arborele de comanda(AC) al strugului are doua turatii: lenta si rapida (aceasta este folosita doar pt efectuarea unor faze auxiliare(de gol);

Turatiile arborelui principal si ale arborelui de comanda se regleaza in trepte folosind mecanisme de reglare de tip roti de schimb;

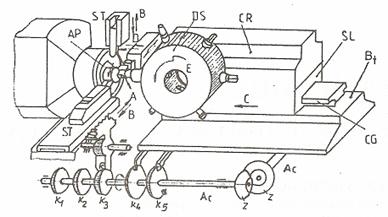

fig2: Mecanism specific pt actionarea saniilor strungului revolver:


  a.subansambluri si mecanisme specifice;

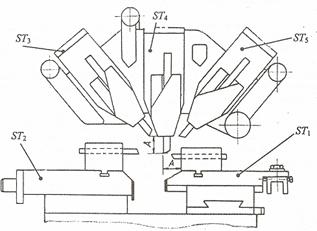

b.saniile transversale;

2.Descrierea strungului


2.1Principalele caracteristici tehnice ale strungului:

Domeniul de turatii ale arborelui principal:

Cursa de lucru a saniei capului revolver......................60mm;

Timpul de lucru a capului revolver cu un pas unghiular(60°)...........0,5s;

Timpul de alimentare cu semifabricat din bara...............0,5s;

Turatia rapida a arborelui de comanda................10rot/min;

-lungimea piesei este de 31,5 mm;


Piesa:


















2.2.Lanturi cinematice:


Lantul cinematic principal

- asigura miscarea principala de rotatie a piesei;

- functia de reglare a acestui lant cinematic este: C/D=0.26Vas/dp

Vas-viteza de aschiere m/min;

dp-diametrul piesei mm;

-pt strunjire:

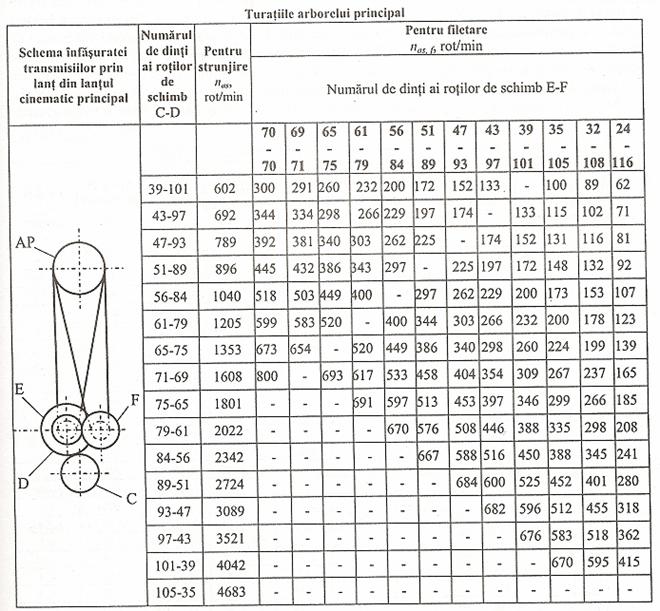

turatia arborelui principal se regleaza in domeniul Dnas:602.4683 rot/min in 16 trepte folosind rotile de schimb C/D(table 1)

tabel 1


Lantul cinematic pt rotirea arborelui de comanda XI

primeste miscarea de la arboreal auxiliar VII prin intermediul angrenajului83/41 a rotitelor de schimb A1 B1,C1 si D1 ca mecanism de reglare ,a cuplajului de depasire CD si a angrenajului1/60;

rotile de schimb se determina cu formula:

A1/B1.C1/D1=1/4.05.nac    nac-turatia arborelui de comanda rot/

-la fiecare rotatie completa a arborelui de comanda se executa o piesa

-pe arborele de comanda sunt montate camele care realizeaza urmatoarele functii:

k1,k2,.k5:actioneaza cele 5 sanii portscula transversale dispuse in forma de evantai    in jurul arborelui principal (fig 2 b);

k6:actioneaza sania transversala ST2 in directie longitudinala;

k7:asigura miscarea C a saniei capului revolver in cursele de lucru si de pozitionare ;

k8:actioneaza paleta care realizeaza separarea piesei in prelucrate in aschii, in momentul caderii piesei dupa prelucrarea completa;

k9:actioneaza opritorul basculant Op in faza de alimentare cu semifabricat din bara

-arborele auxiliar VII se roteste cu turatia rapida (naa=120 rot/min) si constanta

-miscarea de turatie rapida a arborelui de comanda n'ac=10 rot/min se utilizeaza numai in


Alegerea semifabricatului

Ls = lp + lr

Unde: lp - lungimea piesei;

lr - lungimea cutitului de retezat;


Din tabelul de mai jos se alege, in functie de diametrul piesei si materailul acesteia, latimea cutitului de retezat.

Tabel MU 22.4 - Latimea cutitului de retezat in functie de materialul si diametrul piesei.

Diametrul

piesei    [mm]




















Latimea cutitului lr [mm]

Al, Cu

Am























Ls = lp + lr lp = 31.5 mm Ls = 31.5+2,1 = 33,6mm

  lr = 2,1 mm

Stabilirea succesiunii si suprapunerii fazelor

Fazele distincte necesare executarii piesei sunt:

Determinarea parametrilor regimului de aschiere

Acestea pot fi alese din Tabelul 1.

Tabel 1 - extras din Tabel 22.4













Avansuri recomandate pentru prelucrari pe strunguri automate monoax










Materialul de prelucrat

Diam., mm

Avansuri pentru strunjire, mm/rot.

Avansuri pentru burghiere, mm/rot

Avansuri pentru alezare, mm/rot

Strunjire longitudinala

Strunjire profilata

Retezare

Degrosare

Finisare

Alama























>16







Materialul de prelucrat: Alama

Avansul (s)

1.Prelucrare srtunjire longitudinala


o        s = 0,2 mm/rot si t = 1mm


= = = = ;


o        Se calculeaza turatia arborelui principal:


= 1971 rot/min

Din Tabelul 23.1 - Turatiile arborelui principal se alege o turatie apropiata si anume n1 = 1801 rot/min si n2 = 2022 rot/min.


o        Se calculeaza vas cu turatiile alese:


= 79,17 m/min

= 88,88 m/min


2. Prelucrare de centruire si gaurire

o        Pentru piesa din alama avem relatiile urmatoare: pentru s < 0,2 mm/rot , m/min

  pentru s 0,2 mm/rot , m/min


Din Tabel 1 - extras din Tabel 22.4 - Avansuri recomandate pentru prelucrari pe strunguri automate monoax pentru materialul alama la burghiere avem:


o        D = 3...4 mm s = 0,1 - 0,12 mm/rot

o        Avand s = 0,1 - 0,12 mm/rot urmatoarea formula

= = 17,76 m/min

  • Se calculeaza turatia arborelui principal:

Se alege viteza cea mai mica vas = 17,67 m/min cu turatia nas = 1608 rot/min.


o        D = 8...16mm s = 0,1 - 0,17 mm/rot

o        Avand s = 0,1 - 0,12 mm/rot urmatoarea formula

= = 25,63 m/min

  • Se calculeaza turatia arborelui principal:

=927,61 rot/min


o        Se calculeaza vas cu turatiile alese:

= 24,75m/min

Se alege viteza cea mai mica vas = 24,75 m/min cu turatia nas = 896 rot/min.
