Prelucrarea suprafetelor interioare

tehnica mecanica




Observatie Pentru a efectua un nou ciclu de operatii, se executa transferul pistonului pe alt utilaj tehnologic automat, cu utilizarea altor baze tehnologice de asezare si fixare.




Prelucrarea suprafetelor interioare se refera la:

largirea locasului pentru bolt;

Text Box: Figura 5.6alezarea de finisare a alezajului pentru bolt;

roluirea alezajului pentru bolt;

gaurirea-tesirea locasului pentru ungerea boltului;

alezarea suprafetei interioare a mantalei pistonului (pistoane m.a.c.);



prelucrarea profilului pentru capul pistonului.

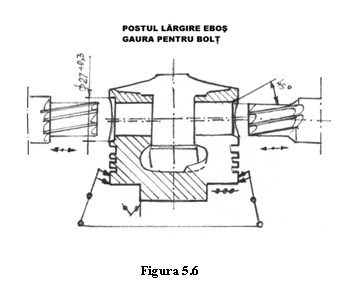

Largirea locasului pentru bolt se executa cu scule combinate de tip freze deget, fiind urmata de strunjire cu cutit bara de alezat prevazut cu placute diamantate.

Se va respecta dezaxarea gaurii pentru bolt fata de axa transversala a pistonului.

Gaurile de ungere a cuplei de frecare bolt-piston se executa cu burghiu pentru gaurile de centrare cu bazare pe cepul tehnologic si fixare pe conturul exterior al corpului pistonului. Rugozitatea obtinuta este Ra=6,3 .

Gaura pentru bolt se executa cu cutit-bara de alezat īn faze succesive de degrosare si finisare respectānd dezaxarea fata de axa bosajului. Controlul alezajului se executa cu mijloace de control precise, de tipul comparator ETAMIC. Rugozitatea Ra=0,4 se obtine la valori mari ale turatiei (n=8000 rot/min) si valori mici ale avansului (s=0,016 mm/rot).
