LUCRARE PERSONALA LA PREGATIRE DE SPECIALITATE Tema: Sisteme electronice de supraveghere audio, video si de control acces.

MINISTERUL INTERNELOR sI REFORMEI NESECRET

ADMINISTRATIVE Exemplar unic

INSPECTORATUL GENERAL AL JANDARMERIEI ROMĀNE

SISTEMELE ELECTRONICE DE SUPRAVEGHERE

AUDIO, VIDEO sI DE CONTROL ACCES

De mii de ani, odata cu aparitia informatiei, a aparut si furtul de informatii. stim foarte bine ca cine detine informatia, detine si puterea. Astfel, de-alungul timpului, s-au īncercat diverse metode de a proteja informatia ( cum ar fi codarea sau criptarea acesteia, etc.), s-au luat diferite masuri pentru a preveni sustragerea acestora, pornind de la informatia propriu-zisa si ajungāndu-se chiar la protejarea zonelor, obiectivelor īn care erau vehiculate sau procesate acestea ( diferite īnchizatori, chei, lacate, gratii, etc).

Referindu-ne la protejarea obiectivelor, la momentul actual, urmare a evolutiei tehnicii, au aparut sistemele electronice de supraveghere audio, video si de control acces, sisteme complexe si eficiente, care pot asigura securitatea unor obiective fara a fi necesara implicarea unui numar mare de persoane, pot fi manevrate de la distanta, monitorizarea acestora facāndu-se cu un minim de personal.

Scopul sistemului integrat īl constituie asigurarea sigurantei personalului; prevenirea accesului neautorizat catre echipamente, instalatii, materiale si documente; paza īmpotriva spionajului, sabotajului, distrugerilor si furturilor.

Un sistem integrat de securitate trebuie sa īndeplineasca urmatoarele cerinte:

sa asigure integrarea tuturor subsistemelor componente:

- de detectie perimetrala, de televiziune cu circuit īnchis; de control acces, de alimentare cu energie electrica; de alarmare la incendiu.

sa fie tolerant la defecte (defectarea unor echipamente nu va afecta functionalitatea sistemului);

sa fie conceput īntr-o structura modulara si sa fie realizat īn conceptia "sistem deschis", putānd fi extins prin introducerea de noi senzori si echipamente de calcul; īn cazul folosirii unor noi tipuri de echipamente acestea vor fi integrate īn aplicatia deja existenta cu modificari minime ale interfetelor acestuia;

sa asigure stocarea īntr-o baza de date a tuturor evenimentelor aparute;

sa asigure posibilitatea reconstituirii īn orice moment, atāt a evenimentelor stocate cāt si a masurilor luate;

sa permita ca evenimentele sa fie prezentate sub forma de rapoarte sau situatii, iar īn cazul unor evenimente deosebite se vor genera fise de eveniment;

accesul īn sistem trebuie sa se realizeze printr-un mecanism de securitate;

afisarea schemei zonei obiectivului īn care a avut loc evenimentul, īn cazul aparitiei unui mesaj de alarma;

integrarea functiilor de reconfigurare, testare si autotestare;

sa asigure īndeplinirea misiunii permanent, ziua si noaptea si īn conditii de criza.

Un sistem de securitate eficient trebuie sa aiba urmatoarea structura:

subsistemul de televiziune cu circuit īnchis (perimetru, platou, holuri, unele birouri, cai de acces etc.);

subsistemul de detectie si avertizare;

subsistemul de control acces;

subsistemul dispecerat;

subsistemul de electroalimentare.

Subsistemul de televiziune cu circuit īnchis

Securitatea completa a obiectivelor nu poate fi asigurata fara o supraveghere video eficienta, care sa permita, atāt monitorizarea īn timp real a evenimentelor si persoanelor suspecte, cāt si īnregistrarea imaginilor video, īn scopul verificarilor ulterioare si furnizarii de probe īn instanta, īn plus, sistemul de supraveghere video poate fi interconectat cu un sistem de avertizare la efractie sau cu echipamente de control acces pentru un spor de eficienta.

Componente :

. camerele video - preiau imaginea si eventual sunetul din incaperile in care au fost instalate si le transmite prin cablu catre unitatea de vizualizare si inregistrare;

. unitatea DVR - preia imaginile si sunetul de la camerele video montate in spatiile supravegheate, le stocheaza pe hard disk si asigura posibilitatea vizionarii directe a imaginilor pe un monitor sau revizualizarea imaginilor inregistrate si transmiterea imaginilor la distanta pe retea de calculatoare locala sau pe internet, permitand vizualizarea acestora de oriunde din lume unde exista un terminal internet cu o banda destul de mare;

Functiile sistemului de supraveghere video

• Detectia īncercarilor de efractie la nivelul perimetrului obiectivului
• Supravegherea perimetrului obiectivului
• Supravegherea cailor de acces īn perimetru
• Urmarirea intrusilor īn interiorul perimetrului
• Supravegherea unor zone din interiorul perimetrului, si anume: zone de acces si zone de importanta deosebita
• evaluarea alarmelor date de sistemul de efractie, control acces (pentru zonele unde exista camere TV )
• Asigura preluarea de imagini din punctele īn care sunt instalate camere video, urmarirea īn direct a acestor imagini, precum si īnregistrarea si arhivarea acestora pentru analize post-eveniment.

Se vor amplasa camere video color ce trec īn spectrul alb-negru la scaderea iluminatului si cu sensibilitate īn spectrul infrarosu. Toate camerele fixe vor fi dotate cu proiectoare īn spectrul infrarosu ce vor asigura o buna vizibilitate pe īntuneric pe o distanta de minim 50 m īn directia de orientare a camerei.

Camerele video fixe vor fi amplasate astfel īncāt sa acopere tot perimetrul, tinānd cont de traseul gardului, formele de relief, pozitia soarelui pe durata zilei, etc.

Cablurile de semnal video si alimentare vor fi protejate prin tevi PEHD īngropate sau fixate pe gard.

Echipamentele de supraveghere se aleg īn functie de fiecare zona identificata si de specificul acesteia, gama de produse fiind una complexa si cuprinzānd: camere video color sau alb-negru, cu sau fara IR, cu sensibilitate normala sau zi/noapte, DVR-uri cu īnregistrare pe HDD, cu CD-RW īncorporat, cu viteza mare sau mica la īnregistrare si cu conexiune la internet.

Calitatea imaginilor video din sistemul de supraveghere video este obtinuta prin utilizarea unor camere video de īnalta rezolutie, īnregistrarea fiind realizata īn format digital. Astfel, se elimina neajunsurile stocarii informatiei video pe suport clasic (banda video standard). Īn plus, exista facilitati de transmitere a informatiei īn retele de tip LAN/WAN sau TCP/IP si de stocare digitala pe suport optic (CD sau DVD) pentru evenimente speciale.

Subsistemul de interfonie sau videointerfonie

- asigura controlul intrarii in perimetrul protejat, prin eliminarea contactului direct a persoanelor care solicita accesul cu persoana din interior, evitāndu-se astfel o posibila agresare a acesteia. Totodata, acest sistem permite persoanei din interior sa faca o selectie a persoanelor la care permite accesul in perimetrul propriu.

Interfoanele fac parte din categoria sistemelor de securitate cu functii de restrictionare a accesului. Aceste sisteme sunt utilizate si pentru facilitarea comunicarii verbale, fiind, īn esenta, sisteme de restrictionare a accesului.

Domenii de utilizare

• Control al accesului īn cladiri
• Centre de informatii
• Hoteluri
• Spatii comerciale

Principiul de functionare se aseamana cu cel al telefonului obisnuit. Cele mai simple interfoane sunt compuse din doua posturi. Un post interfonic este situat obligatoriu lānga punctul de acces, īntr-o zona cu acces restrictionat. Al doilea post se afla amplasat īn interiorul spatiului protejat si este deservit īntotdeauna de un operator uman. Trebuie mentionat faptul ca postul situat īn afara zonei protejate este dotat cu un buton de apel, precum si cu o iesire de comanda pentru yale electrice. Actionarea iesirii de comanda se face de la postul interfonic situat īn aria protejata.
Sistemele interfonice complexe contin mai multe terminale situate īn aria protejata. Postul situat la intrarea īn zona protejata este dotat cu o tastatura. Identificarea postului apelat se va face introducānd de la tastatura numarul postului solicitat.
O varianta evoluata a interfonului este videointerfonul. Acesta contine o camera video īncorporata īn postul situat īn afara ariei protejate si monitoare video īn miniatura īncorporate īn posturile din interiorul ariei protejate.

Componente :

. unitatea exterioara - permite apelarea a unuia sau mai multor unitati interioare in mod selectiv sau simultan, si eventual permite utilizatorilor sa deschida usa de intrare in perimetru cu ajutorul unui cod de acces sau cu cartela de acces;

. unitatile interioare - permit intrarea in contact vizual sau auditiv cu persoana care solicita accesul in interiorul perimetrului protejat

Subsistemul de control acces

Sistemele de control al accesului limiteaza traficul in zone īn care s-a pus problema controlului sau restrictionarii accesului anumitor persoane prin anumite cai de acces (casierie, arhiva, tezaur, etc.), prin verificarea autorizatiei de trecere a fiecarei persoane care solicita accesul īn zona.

Pentru determinarea solutiei tehnice a sistemului de control acces, initial se vor identifica zonele de securitate, cladirile, compartimente, camerele cu destinatie speciala, care pot fi incluse īn aceste zone de securitate si punctele de acces īn aceste cladiri.

Functiile sistemului :

• interzicerea accesului neautorizat al persoanelor si vehiculelor īn zonele de securitate ale obiectivului.
• anuntarea operatorilor cu privire la tentativele de patrundere neautorizata la nivelul inelelor de securitate, cu indicarea filtrului unde au loc acestea
• alarmarea sistemului de televiziune īn scopul atentionarii operatorilor si comutarii la afisare pe monitoare a camerelor video care supravegheaza filtrul violat
• transmiterea de semnale de alarma si sabotaj, pe filtre, catre sistemul antiefractie
• transmiterea catre software-ul sMs a datelor privind accesele valide si invalide, a semnalelor de alarma si sabotaj, oferind acestuia controlul filtrelor de control acces
• facilitarea obtinerii de situatii si rapoarte privind prezenta, circulatia si raspāndirea personalului īn zonele de securitate ale obiectivului
• dezactivarea automata a filtrelor de control acces la aparitia de evenimente confirmate īn sistemul de detectie a incendiilor
• dezactivarea manuala a filtrelor de control acces īn situatii de panica

Structura sistemului :

Sistemul de control acces este alcatuit din urmatoarele componente de baza: persoanele cu drept de acces, legitimatiile de acces, cititoarele, elementele de blocare a accesului, calea de transmitere a informatiilor, unitatea de evaluare (panoul de control acces).

Componente :

. cititorul de cartela - permite deschiderea usii alocate cu ajutorul cartelei de acces si transmite unitatii centrale a operatiunii impreuna cu identitatea persoanei care a deschis usa si cu data si ora la care a fost deschisa usa. Cititoarele de cartele pot functiona independent (stand alone) sau in conjunctie cu o unutate centrala de gestionare a operatiunilor de control al accesului.

. unitatea centrala - gestioneaza toate operatiunile care se fac la nivel de sistem, memoreaza in buffer-ul de evenimente cronologia operatiunilor si transmite calculatorului toate starile si evenimentele petrecute in sistem;

. calculatorul - permite vizualizarea tuturor evenimentelor care au avut loc in sistem, listarea acestora precum si operatiunea de pontaj personal.

Domenii de utilizare :

• Obiective de importanta deosebita
• Banci
• Cladiri de birouri
• Intreprinderi
• Spatii comerciale

Dispozitive auxiliare

• Yala electrica pozitionata īn tocul vertical fix al usii sau electromagnet pozitionat la partea superioara a usilor
• Contact magnetic pozitionat la partea superioara a usii, cu rol de a sesiza o intrare fortata, fara prezentarea unei cartele autorizate sau tinerea usii deschise un timp mai mare decāt cel permis
• Mecanism hidraulic-amortizor, montat īn partea superioara a usii, care asigura īnchiderea automata a usii, printr-o miscare progresiv-amortizata, fara socuri mecanice sau zgomote suparatoare.

Subsistemul de detectie si avertizare

-     24524l1117y      24524l1117y   asigura detectia īncercarilor de intruziune īn zonele de securitate ale obiectivului si alarmarea fortelor de interventie īn timp util.

Functiile sistemului :

• detectia īncercarilor de intruziune īn zonele de securitate
• semnalizarea operatorilor cu privire la tentativele de efractie la nivelul zonelor de securitate, cu indicarea zonei īn care au loc acestea
• alarmarea sistemului de televiziune īn scopul atentionarii operatorilor si comutarii la afisare pe monitoare a camerelor video din zona de securitate īn care se produce evenimentul
• transmiterea catre software-ul sMs a semnalelor de alarma si sabotaj, oferind acestuia controlul activarii si dezactivarii zonelor de securitate si posibilitatea confirmarii primirii semnalelor de alarma
• dezactivarea individuala a zonelor de securitate pentru permiterea accesului autorizat īn zona, cu comanda locala de armare/dezarmare sau din dispecerat
• posibilitatea de programare / reprogramare din dispecerat a codurilor de acces īn vederea armarii / dezarmarii locale de la unitatile locale amplasate lānga camerele cu destinatie speciala
• dezactivarea individuala a zonelor de securitate īn cazul īn care este necesara efectuarea de lucrari care ar duce la generarea de alarme false

- se compune din: detectie perimetrala (cablu de vibratii, sārma pretensionata), detectie si avertizare efractie (detectoare de miscare, contacte magnetice, sirena de interior si exterior), detectie si avertizare īn caz de incendiu (detectoare de incendiu, butoane de urgenta, sirena de interior si exterior).

Metode de detectie perimetrala :

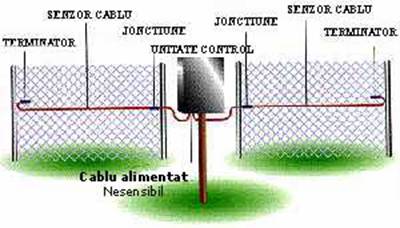

este un senzor inteligent pentru gard proiectat special pentru detectarea taierii, catararii, ridicarii unui gard precum si pentru cazuri de penetrare a peretilor, tavanelor sau a acoperisurilor.

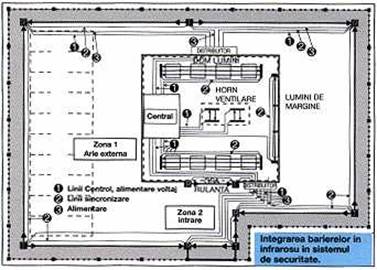

- Barierele in Infrarosu Activ : sunt ideale pentru intruziuni accidentale sau deliberate a perimetrului. Desi neobstructive, barierele AIR reprezinta alegerea ideala pentru aplicatiile de protectie a perimetrelor largi, avand o probabilitate mai mare de detectie si o imunitate mare la alarme false datorate fenomenelor meteorologice, insectelor, animalelor.



Metode de detectie si avertizare efractie :

Asigura supravegherea electronica a incintelor cladirilor, a perimetrelor, terenurilor, a geamurilor si usilor care permit accesul īn spatiile protejate, īn scopul depistarii intrarilor frauduloase īn aceste spatti, dupa activarea sistemului de alarma la plecarea personalului din spatiile supravegheate. n cazul montarii unor butoane sau pedale de panica, sistemele asigura alarmarea locala si/ sau la distanta īn cazul unor tentative de tālharie sau atac armat.

Componente :

. unitate centrala - asigura gestionarea si memorarea tuturor evenimentelor petrecute la nivel de sistem si transmiterea acestora la distanta in cazul in care sistemul este conectat la dispeceratul de monitorizare;

. tastatura sistemului - asigura afisarea starii sistemului, afisarea eventualelor defectiuni ale sistemului si permite activarea si dezactivarea sistemului de alarma;

. elementele de detectie - asigura depistarea intrarii frauduloase in ariile protejate de acestea si transmiterea la unitatea centrala a acestor evenimente in scopul alarmarii locale sau la distanta;

. sirenele - asigura alarmarea optoacustica a zonei in cazul intrarii prin efractie in spatiile protejate de elemente ale sistemului de alarma;

Metode de detectie si avertizare īn caz de incendiu :

Asigura supravegherea electronica a incintelor cladirilor īmpotriva incendiilor. In cazul montarii unor butoane manuale de foc sistemele permit si alarmarea sistemului de catre personalul din zona in scopul avertizarii despre o situatie de incendiu.
Alarmarea se face local optoacustic si daca sistemul este conectat la dispecerat la distanta permite alarmarea pompierilor in scopul limitarii pagubelor produse de incendiu.

Scopul lor este de a detecta īnceputurile de incendiu īn faza initiala. Stabilirea gradului de protectie si a suprafetelor de acoperire se face numai īn urma analizei factorilor de risc.
Pentru o protectie completa, sistemul se recomanda a fi conectat la instalatii de stingere incendiu cu gaz sau apa. Transmiterea evenimentului se face telefonic sau GPRS, direct pe telefonul beneficiarului sau al dispeceratului de monitorizare.

Componente :

. unitate centrala - asigura gestionarea tuturor evenimentelor petrecute la nivel de sistem;

. elementele de detectie - asigura detectarea emisiilor de fum, a cresterii temperaturii sau a flacarii deschise in spatiile unde sunt montate;

. sirenele - asigura alarmarea optoacustica a zonei in cazul sesizarii incendiului sau a īnceputului de incendiu;

Actionari electrice :

Limitarea traficului auto si pietonal, comanda automata a deschiderii portilor sau a usilor de garaj sunt cāteva dintre avantajele actionarilor electrice. Combinate cu sistemele de control acces, interfonie si supraveghere video, tranzitul īn perimetrul protejat este mult mai eficient urmarit.

Subsistemul dispecerat

- cuprinde statia PC de management a sistemului si software de securitate, precum si echipamentele ce realizeaza managementul dispozitivelor de detectie si alarmare: centrala de detectie efractie si control acces , module de extensie efractie, īnregistratoare video digitale.

Dispeceratul va fi amplasat īntr-o zona de maxima securitate din unitate si va fi exploatat de personal calificat, īn masura sa recunoasca defectele si sa le remedieze.

Structura dispeceratului urmareste asigurarea unui īnalt grad de integrare a subsistemelor componente prin utilizarea unei platforme hardware si software, special proiectata pentru operare eficienta. Va fi asigurata redundanta 100% īn functionarea serverului de management a sistemului de securitate.

Interfata cu operatorii sistemului se va realiza printr-o aplicatie de management de securitate, special proiectata īn conformitate cu specificul obiectivului si cerintele conceptului de securitate stabilit pentru acesta.

Aplicatia software va prelua mesajele de la echipamente prin intermediul unitatii de procesare, le va prelucra si vor fi procesate pentru realizarea managementului sistemului integrat de securitate. De asemenea asigura logul de evenimente provenite de la componentele periferice cāt si logul de evenimente si operatii efectuate de catre personalul calificat sa gestioneze sistemul.

Aplicatia software va asigura disponibilitatea functiilor sistemului pe baza de drepturi de acces, alocate operatorilor īntr-un sistem ierarhic, īn functie de nivelul de decizie la care se afla fiecare operator. Este oferita īn reprezentare grafica si text, starea tuturor elementelor subsistemelor din cadrul sistemului integrat de securitate. Interfata grafica va asigura, īn momentul alarmei, afisarea automata a planului zonei īn care se gaseste elementul generator de alarma, precum si afisarea imaginilor video de evaluare din zona, atāt a celor īn timp real, cāt si a celor īnregistrate.

Aplicatia de management de securitate va oferi posibilitatea vizualizarii, la cerere sau automat, īn cadrul aplicatiei, a imaginilor live si īnregistrate, prin conectarea la sistemele de īnregistrare video digitala de securitate.

Se vor asigura functii complete pentru gestionarea bazei de date de personal, pentru īnrolare de utilizatori īn sistemul de control acces, pentru alocarea drepturilor de acces pe zone de acces si pentru interzicerea imediata a accesului īn cazul pierderii unei legitimatii de acces.

Aplicatia va asigura īnregistrarea tuturor evenimentelor din sistem si a tuturor actiunilor operatorilor. Sistemul va asigura documentarea fiecarei actiuni prin completarea obligatorie a unui raport de eveniment. Toate īnregistrarile vor contine amprenta de timp.

Sistemul de management de securitate va asigura posibilitati de raportare, cu filtre complexe multicriteriale.

Aplicatia software va asigura suport īn luarea deciziilor, prin prezentarea lantului de actiuni ce trebuie īntreprinse īn cadrul evenimentului īn curs de tratare. Instructiunile ce vor fi prezentate operatorului vor putea fi programate de catre administratorul sistemului, utilizānd interfata grafica a sistemului.

Aplicatia de management de securitate trebuie sa poata comunica cu o aplicatie de management de securitate utilizata de esalonul superior, pentru a putea sincroniza bazele de date de utilizatori pentru subsistemul de control acces, asigurāndu-se utilizarea unei singure legitimatii de acces pentru accesul īn mai multe obiective.

Functiile subsistemului sunt:

Ų     24524l1117y     monitorizarea subsistemelor instalate si centralizarea datelor provenite de la acestea;

Ų     24524l1117y     managementul alarmelor si evenimentelor provenite de la subsistemele instalate;

Ų     24524l1117y     refacere a starii sistemului integrat de securitate dupa un dezastru;

Ų     24524l1117y     reconstituire evenimente;

Ų     24524l1117y     generare de fise de eveniment si rapoarte privind activitatile care se desfasoara īn cadrul obiectivului,

Ų     24524l1117y     testarea sistemului si autotestarea.

Subsistemul de electroalimentare

Subsistemul de electroalimentare va asigura alimentarea sistemului integrat de securitate cu tensiune electrica īn perioadele de avarie a sistemului public de alimentare cu 220V.c.a.. Subsistemul va asigura un timp de minim 30 minute de functionare a sistemului integrat prin intermediul unei surse neīntreruptibile de tensiune adecvata consumului total de energie al echipamentelor.
