MANUAL DE UTILIZARE - PMI Master Plus

diverse













MANUAL DE UTILIZARE


PMI Master Plus













































Capitolul 1   Descrierea componentelor aparatului si instalarea


Capitolul 2   Analiza – scanteie in argon sau arc in aer


Capitolul 3   Sortarea – arc in aer


Capitolul 4   Identificarea – arc in aer


Capitolul 5   Probleme in functionare





















Capitolul 1 Descrierea componentelor aparatului si instalarea



Recomandari si informatii generale :


  • Nu se va folosi aparatul in conditii extreme de temperatura (recomandat 5sC ÷ 30sC) sau umiditate. Daca aparatul a fost tinut la temperaturi mai mici de 5sC si apoi adus intr-o camera incalzita se recomanda aclimatizarea aparatului pentru minimum 30 minute pentru evitarea scurtcircuitelor produse de condens.
  • Aparatul va fi folosit pentru analiza in scanteie numai cu argon de puritate spectrala 99,999% Ar
  • Aparatul trebuie sa fie ferit de socuri mecanice, indeosebi pistolul
  • Suprafata probelor trebuie sa fie bine pregatita. Otelurile se vor pregati cu hartie de slefuit granulatie 60÷80 la 636b12g turatie 600÷800 rot/min. Aliajele de Al, bronzurile si alamele este ideal sa fie pregatite pe cutit de strung. Daca nu este posibil se vor pregati ca si otelurile. Este important sa nu se amestece nici hirtiile cu care se pregatesc probele (baza Fe cu baza Cu sau Al) si nici electrozii.
  • Verificati cu atentie racordurile butelie de argon – redactor de argon – tub teflon – aparat. Presiunea buteliei de argon poate atinge presiuni de peste 100 bar si de aceea este necesar ca fiecare componenta sa fie bine fixata. Presiunea de iesire din redactor trebuie sa fie reglata la 5 bari.
  • Aparatul lucreaza alimentat la 220 VAC/50Hz sau la bateria proprie
  • Se va verifica de fiecare data ca electrodul sa fie bine fixat in suport. Daca electrodul scapa din sistemul de prindere si atinge proba pentru timpul scanteii/arcului se poate defecta sursa aparatului.

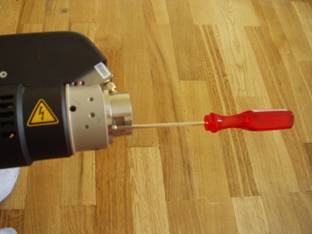

  • Schimbarea electrodului se face folosind cheia Allen special livrata. Strangerea surubului nu se face foarte puternic ci doar atat cat este necesar pentru a fi bine fixat. Reglarea inaltimii electrodului se face folosind distantorul special livrat (2 mm pentru scanteie si 1.2 mm pentru arc). Se va avea in vedere ca exista capete de scanteiere diferite pentru modul scanteie si pentru modul arc. Atat in modul scanteie cat si in modul arc varfurile electrozilor trebuiesc curatate dupa fiecare descarcare. Se vor folosi periutele specifice din dotarea aparatului. Pentru scanteie se foloseste periuta de tip creion iar pentru arc periuta din imagine de mai jos – stanga. Tot in imaginea de mai jos-stanga sunt prezentate adaptorul pentru modul arc (stanga jos) si distantorul de reglaj 1.mm arc si 2 mm scanteie (dreapta jos).



Strangere electrod Accesorii pentru modul arc


  • Pentru analiza se folosesc electrozii de wolfram pentru orice baza. Pentru arc se foloseste electrodul de Cu sau cel de Ag in cazul in care se doreste sortarea dupa Cu.
  • La trecerea de la adaptorul arc la cel scanteie nu uitati sa fixate 2 suruburi de prindere la adaptorul scanteie respective 1 surub de prindere la adaptorul arc. Mai jos se observa pozitia de fixare a suruburilor la adaptorul scanteie.


  • Pistolul are pe maner un buton cu doua pozitii – Sus pentru resetare si Jos pentru scanteie/arc. Butonul se tine apasat pentru pozitia scanteie/arc pe toata durata procesului. Oprirea o face automat programul de lucru. Doar dupa afisarea rezultatelor se elibereaza butonul. Daca butonul este eliberat in timpul procesului de scanteiere/arc pe ecran apare mesajul “Trigger Released Too Early”. Acest mesaj se anuleaza cu pozitia de resetare.

  • Se va verifica dupa fiecare trecere de la adaptorul arc la cel scanteie si invers ca lentilele sa fie perfect aliniate. Vezi imaginea de mai jos.

Instalarea :

Capitolul 2 Analiza – scanteie in argon sau arc in aer




PMI-MASTER si PMI-MASTER PLUS

Descrierea programului de lucru

Metoda analiza in scanteie / argon



Meniul Analiza

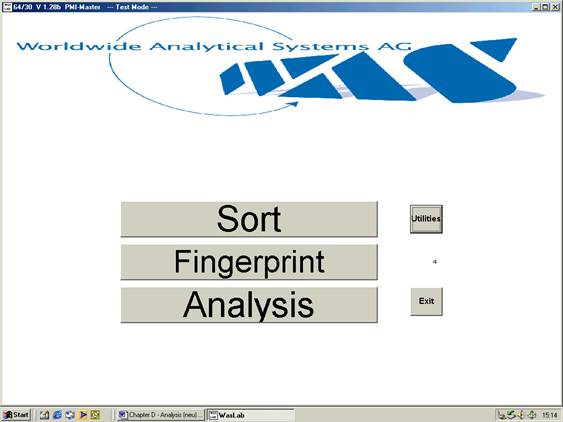

Meniul principal la pornirea programului:

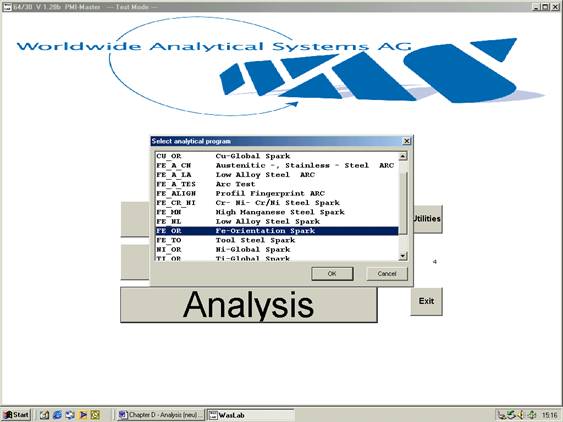

Click pe “Analysis” si selectati din “Select analytical program” programul dorit





Atentie


Analiza se poate face in scanteie sau in arc. Analiza in scanteie se face in mediu de argon si

folosind adaptorul pentru modul scanteie. Analiza in arc se face in aer si folosind adaptorul

pentru modul arc. Analiza in arc nu este mai putin precisa decat analiza in scanteie. In modul

arc nu se pot analiza elementele C,S si P.


La recalibrare in modul arc valoarea RSD poate sa fie de pina la 10.


Pentru scanteie se foloseste electrodul de wolfram. Trebuie sa se asigure o distanta de 2 mm

intre electrod si proba folosind distantierul livrat.



Selectati programul dorit.

Programul selectat va deveni albastru

Confirmati cu OK.

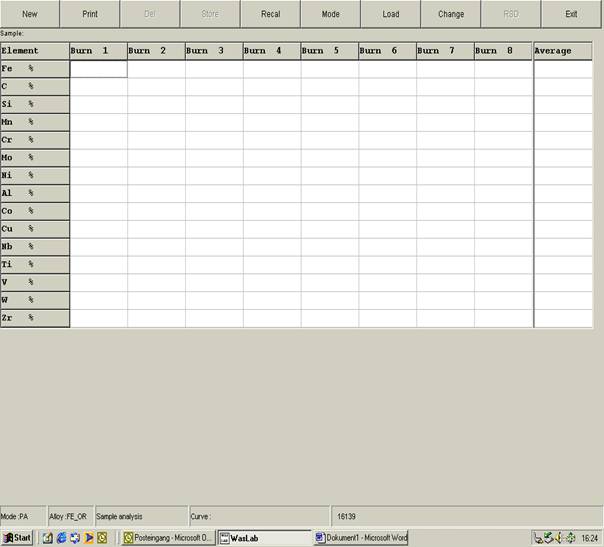

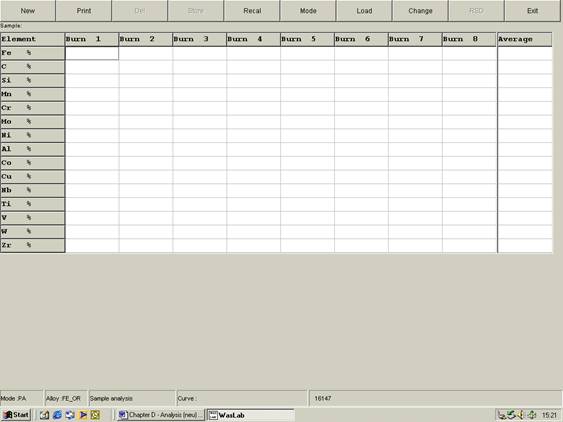

Se va deschide fereastra de analiza.



Elemente de urmeaza a fi analizate



Valoarea medie calculata dupa minim trei scantei



Numarul de scantei




In mod norma PMI Master este controlat folosind ecranul special cu senzori de atingere. In cazul in care se doreste folosirea unei tastaturi, urmatoarele functii sunt allocate pentru ecran.



Alt+Q



Alt+R



F7



F4



Del



F5



F6



F8



F9





F2





Descriere a functiilor:

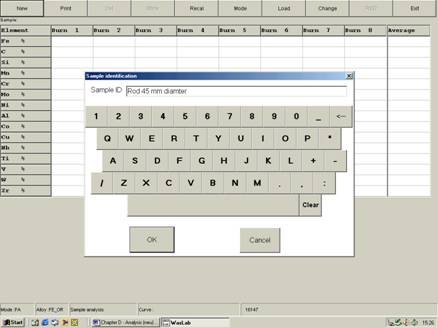

New

Ofera posibilitatea alocarii unui nume pentru o proba noua


Confirmare cu OK





Listare la imprimanta (Tasta Print), Memorare rezultate (Tasta Save)


Listare a rezultatelor analizei curente incluzind :

Nume aliaj

Nume proba

Data

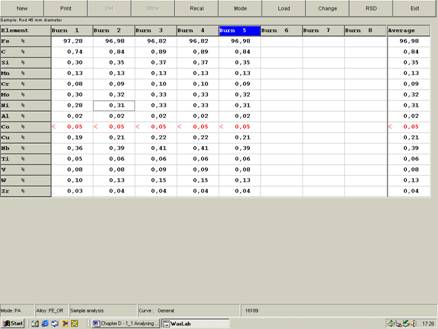

In acest exemplu 5 scantei au fost realizate. Selectati o coloane si apasati tasta Del in cazul in care doriti sa steregti una sau mai multe dintre ele. Apasati tasta Print pentru listare la imprimanta. Apasati tasta Save pentru memorarea rezultatelor.





Capitolul 3 Sortarea – arc in aer



Verificati sursa de alimentare

Montati adaptorul arc (aer)

Verificati electrodul – se foloseste electrod de Ag sau Cu. Se verifica ca distanta electrod-proba sa fie de 1.2 mm.

Se porneste aparatul de la butonul verde. Nu se atinge ecranul pina cind sistemul de operare Windows nu s-a incarcat.

Apasati iconul Waslab1 de pe ecran de doua ori.

Seletati modul Sorting si programul de sortare corespunzator materialului dorit

Apasati OK

Apasati Continue pentru a mentine setarile de la un test precedent, sau overwrite pentru a reseta contorul

Apasati OK

Porniti sursa (buton galben care dupa pornire devine rosu)

Apasati Burn ref

Efectuati o descarcare pe proba de referinta prin apasarea butonului de Start de la pistol. Tineti butonul apasat pana la terminarea arcului. Repetati operatiunea pana se activeaza butonul Accept (3-5 descarcari). Apasati Accept.

Efectuati o descarcare pe proba de sortat.

Daca obtineti reultatul NOT OK refaceti descarcarea. Daca obtineti dinou NOT OK inseamna ca proba este diferita de cea de referinta.

Daca obtineti rezultatul OK continuati sortarea.








































Capitolul 4 Identificarea – arc in aer



Porniti Fingerprint

Introduceti un nume pentru noul program



Apasati OK


Programul va cauta programul. Daca acesta nu exista, programul va solicita crearea acestuia. Se apasa Yes.




Se seteaza parametrii :   Baza Fe sau orice alta matrice (baza) instalate si

de scanteiere existente in program

Toleranta : 100000 este o valoare recomandata

Alignment Prg. FE_ALIGN

Argon high off

High prec. Off or 400

Flush 0

Preburn 20 arc



Expose 10 arc




Se apasa OK.


Se apasa Edit


Selectati References


Se va avea in vedere san u fie marcata casuta C niciodata




Se apasa OK dup ace s-au selectat elementele ce vor fi folosite ca referinte la identificare

Cum se lucreaza cu Fingerprint


  1. Pentru Fingerprint se lucreaza in modul Arc, electrod de Ag, distanta la electrod 1.2 mm si adaptor de arc.
  2. Porniti Fingerprint
  3. Selectati un program

  1. Se selecteaza Align si se scanteiaza proba de recalibrare RE13       de trei ori. Se confirma cu Ready.


  1. Se selecteaza Edit, Materials



  1. Se introduce numele materialului pentru baza de date si se apasa OK


  1. Se selecteaza materialul dorit, prin atingerea sa pe ecran, se deselecteaza C19 si se apasa Burn.


  1. Efectuati 5 descarcari si apasati Accept.


Capitolul 5 Probleme in functionare



Aparatul nu porneste la apasarea butonului Power


  • Verificati daca bateria este conectata. Daca nu conectati bateria.
  • Cuplati la sursa de alimentare 220 VAC/50Hz daca bateria este conectata. Daca nu porneste sunati la service.

Aparatul nu scanteiaza la apasarea butonului de pe pistol in pozitia jos


  • Verificati daca aparatul este pornit de la butonul Power si daca sursa este pornita de la butonul Source
  • In modul scanteie verificati daca sistemul de alimentare cu argon este deschis. Daca nu porneste sunati la service.

Aparatul prezinta descarcari cu intreruperi in modul arc


  • Verificati daca adaptorul de arc nu este fixat cu surubul de masa (unul din cele doua suruburi de fixare)

Aparatul afiseaza mesajul “Reference out of limits”


  • In modul scanteie lasati sistemul sa se curete cu argon 5 minute (optiunea Argon Flush)
  • Curatati suprafata probei pe care se face descarcarea
  • Acest mesaj poate sa apara daca argonul este de slaba calitate
  • Recalibrare

Rezultate neconforme


  • Efectuati recalibrarea aparatului
  • Curatati suprafata probei pe care se face descarcarea
  • Verificati daca argonul este de buna calitate (argon spectral)
  • Verificati fisierul offset.dat conform descrierii din acest manual
  • Daca nu se obtin rezultatele dorite sunati la service.



Informatii generale si excluderi de la acordarea garantiei


In cazul in care spectrometrul este folosit pentru prima data sau nu a mai fost folosit de mult timp este recomandat sa se spele sistemul cu argon pentru e evita contaminarea (optiunea Argon Flush din meniul de operare Mode). Trebuie folosit argon de puritate spectrala 99,999%.


Pregatirea probelor foarte importanta pentru rezultatul analizei.Pregatirea suprafetelor se face diferit pentru diverse materiale de analizat.


Baze feroase: Masina de slefuit cu disc flexibil – hartie cu granulatie 60-80 , minim 600 rot/min


Baze neferoase: strung


Nota : in majoritatea cazurilor PMI Master este folosit in teren si nu in laborator. In astfel de situatii este dificil de operat un strung pentru pregatirea suprafetelor iar o masina de slefuit poate fi folosita si pentru bazele neferoase.


Pentru a evita contaminarea suprafetelor se recomanda sa nu se pregateasca baze feroase si neferoase folosind acceasi hartie de slefuit.


Fixarea electrodului trebuie sa fie ferma fara a cauza insa blocarea surubului. In cazul in care electrodul este strins necorespunzator acesta poate intra in contact cu piesa de analizat. Efectuarea unei descarcari pe proba in aceste conditii poate cauza defectarea sursei electrice a aparatului.


Pentru obtinerea de analize corecte se recomanda stergerea electrodului dupa fiecare analiza precum si curatarea sistemului optic exterior de oricate ori este nevoie. Traseul de evacuare a argonului trebuie pastrat curat si neobturat pentru a evita blocarea acestuia. Traseul de argon trebuie sa fie etans pe circuitul butelie – evacuare pentru a pastra puritatea argonului.

Uleiul din pompa de vid (numai Foundry Master) trebuie schimbat la fiecare 6 luni. La pompele de tip Vacuubrand este necesara si schimbarea semeringului.

Electrozii, suportul ceramic/plastic al electrodului, garniturile, lentilele si fibra optica sunt consumabile. Uzura curenta a acestora nu este acoperita de garnantie iar inlocuirea acestora se face conform recomandarilor inginerului de service al vanzatorului, in cazul in care exista un contract de service incheiat intre parti, sau in urma diagnosticarii aparatului de utilizator ca urmare a intretinerii curente.


Aceste operatiuni fac parte din intretinerea curenta si sunt in obligatia utilizatorului. Toate operatiunile de intretinere curenta ale aparatelor vor fi insusite de beneficiar pe perioada scolarizarii efectuate de vanzator.


Temperatura de lucru : 16 – 28 grade Celsius pentru Foundry Master

05 – 28 grade Celsius pentru PMI Master Plus


Daca aparatul a stat la temperature mai mici de 0 grade Celsius si apoi a fost transportat intr-un mediu cu temperaturi mai mari se recomanda sa se astepte minim 30 minute pentru pornirea acestuia. Efectul de condens poate provoca scurtcircuite electrice.


Aparatul trebuie alimentat la 220 VAC, 50HZ cu impamintare obligatorie. In cazul in care tensiunea nu este stabilizata sau apar caderi de tensiune este necesara folosirea unei surse neintreruptibile stabilizate. Defectele aparute in urma nerespectarii acestor instructiuni ca defecte electrice sau patrunderea uleiului din pompa de vid in camera spectrala nu sunt acoperite de garantia aparatului.


Echipamentele isi pierd garantia in cazul nerespectarii de catre beneficiar a instructiunilor de utilizare sau prin desfacerea sigiliilor. Garantia nu acopera defecte cauzate de socuri mecanice, lovituri sau intemperii (ploaie, zapada, praf, temperaturi in afara celor recomandate de producator) sau defecte aparute in urma folosirii necorespunzatoare a echipamentelor de catre BENEFICIAR.
