Vývěsky 2.07 Návod na obsluhu

Ceha slovaca





Vývěsky 2.07

Návod na obsluhu

Úvod

Aplikace Vývěsky umozňuje z dat produktu IDOS Jízdní řády generovat seznam odjezdů a příjezdů vlaků v grafické podobě pouzívané na ČD (dále jen vývěsky).

Aplikace je napsána jako makro pro Microsoft Excel 97. Pro bezchybný chod aplikace je nutné mít v počítači nainstalované:

Microsoft Excel 97 (případně vyssí verze),

IDOS Jízdní řády s jízdním řádem vlaků (pro GVD 2002/2003 je to soubor Vlak02C.tt),

Vyvesky.xls v adresáři, ve kterém je knihovna TT.dll (standardně \Program files\Jízdní řády\)

Pro správné zobrazování značky "na znamení" a poznámek musí být v systému Windows instalováno písmo Timetable (soubor TT.ttf). Pokud není písmo instalováno, budou značky nahrazeny alternativními symboly (čísla v závorkách apod.).

Aplikace není určena pro generování vývěsek pro velké uzlové stanice zejména kvůli velikosti a tvaru výsledných dokumentů.

Spustění aplikace

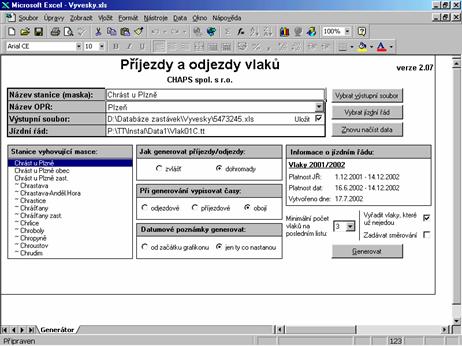

Spustění se provádí otevřením souboru Vyvesky.xls v aplikaci Microsoft Excel. Soubor obsahuje makra, která jsou nutná pro generování vývěsek. Jestlize je v aplikaci Microsoft Excel zapnuta antivirová ochrana maker, musí se po otevření Vyvesky.xls odpovědět na zobrazený dialog klepnutím na tlačítko Povolit makra. Po úspěsném otevření souboru se na obrazovce zobrazí list Generátor s tabulkou Příjezdy a odjezdy vlaků.

Ovládání aplikace

Ovládání aplikace se řídí konvencemi Microsoft Excel. Pohyb po listu je omezen pouze na buňky Název stanice (maska), Výstupní soubor a Jízdní řád. Tlačítka a ostatní ovládací prvky této tabulky je mozné ovládat mysí.

Stanice, pro kterou se má generovat vývěska (dále jen vybraná stanice), se zvolí zadáním názvu (alespoň částečného) v řádku Název stanice (maska) a přechodem do jiné buňky (například klepnutím na klávesu Enter). Stanice se automaticky doplní nebo je mozné ji případně dohledat v seznamu Stanice vyhovující masce.

Klepnutím na řádek Název OPŘ se otevře nabídka názvů, ze kterých se vybere příslusné OPŘ (nemá vliv na generování - jde pouze o text, který bude vypisován ve výsledném dokumentu).



V řádku Výstupní soubor lze zadat název cílového souboru s vygenerovanou vývěskou. Jako výchozí se nabízí název odvozený z čísla SR70 stanice. Přepínačem Ulozit se nastavuje, zda se má výsledek generování ukládat nebo ne. Pokud je přepínač vypnutý, výsledek generování nebude ulozen.

V řádku Jízdní řád je nutné zadat úplný název souboru s jízdním řádem včetně cesty (pro GVD 2002/2003 je to soubor Vlak02C.tt). Pro pohodlný výběr souboru lze klepnout na tlačítko Vybrat jízdní řád.

Přepínačem Jak generovat příjezdy/odjezdy se nastavuje, zda se mají příjezdy a odjezdy generovat na samostatné listy nebo se mají generovat do jednoho listu. Jestlize je přepínač v poloze zvlásť, budou se generovat příjezdy a odjezdy na oddělené listy. Pokud je přepínač v poloze dohromady, budou se generovat do společného listu.

Přepínač Při generování vypisovat časy je dostupný jen v případě, ze je přepínač Jak generovat příjezdy/odjezdy v poloze dohromady Přepínač rozhoduje o tom, zda ve vývěsce budou uvedeny časy příjezdů a/nebo odjezdů. Jestlize je přepínač v poloze odjezdové, budou uvedeny jen časy odjezdů. Pokud je přepínač v poloze příjezdové, budou uvedeny jen časy příjezdů, v poloze obojí budou uvedeny jak časy odjezdů, tak i časy příjezdů.

Přepínačem Datumové poznámky generovat lze zvolit, jakým způsobem se budou generovat datumové poznámky.

Volbou Minimální počet vlaků na posledním listu je mozné určit, kolik řádků s odjezdy/příjezdy má být na posledním listu v případě, ze se výsledek nevejde na celistvý počet listů.

Zatrzením polozky Vyřadit vlaky, které uz nejedou se při generování z dat vyřadí ty vlaky, které od dnesního data (myslí se datum nastavené v systému Windows ve chvíli generování) az do konce GVD nejedou.

Klepnutím na tlačítko Generovat (nebo zkratkovou klávesou Alt+G) dojde k vygenerování vývěsky. Průběh generování je indikován na obrazovce a na stavovém řádku.

Generování vývěsek do směrů

Aplikace umozňuje generovat i vývěsky do zvolených směrů. V listech s odjezdy/příjezdy je pak v záhlaví kromě vybrané stanice i směr jízdy vlaků. V seznamu vlaků jsou uvedeny jen vlaky, které z vybrané stanice jedou zvoleným směrem.

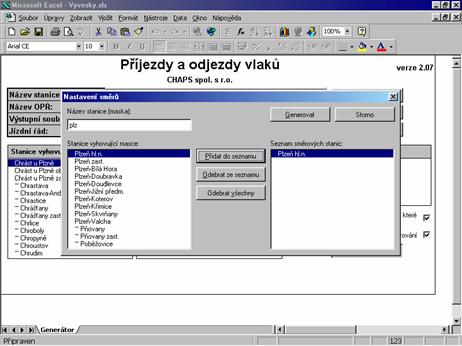

Je-li zatrzena polozka Zadávat směrování, objeví se po klepnutí na tlačítko Generovat dialog Nastavení směrů, ve kterém lze zadat jednu nebo více směrových stanic pro generování. Pro kazdou takto zadanou směrovou stanici se vygeneruje samostatný list. Seznam poznámek je společný pro vsechny vybrané směry.

Které vlaky se objeví ve vygenerované vývěsce velmi zálezí na volbě směru. Je to dáno zvlástnostmi na zelezniční síti, jako jsou např. spojky. Ve vývěsce budou uvedeny vlaky, které:

ve vybrané stanici zastavují, odjízdějí z ní či v ní končí,

splňují pravidlo 1 a v směrové stanici končí, zastavují v ní nebo jí projízdějí,

začínají (případně končí) mezi vybranou stanicí a stanicí směrovou. Takové vlaky dokonce mohou za touto stanicí odbočovat na jinou trať nebo do této stanice jet jako přímé vlaky po jiné trati.

Směrovou stanici je mozné na vygenerované vývěsce přepsat libovolným textem.

Příklad směrování z Brna hl.n., směr Brno-Zidenice

Ve vývěsce budou vsechny vlaky, které jedou z Brna hl.n. nejen na trať číslo 250 a 260, na kterých opravdu lezí Brno-Zidenice, ale i na trať 340, se kterou jsou Brno-Zidenice spojeny spojkou Brno-Zidenice -> Brno-Slatina, i kdyz po ní jezdí vlaky osobní přepravy z Brna hl.n. jen výjimečně a to dokonce úvratí. Rozhodující je i to, ze km vzdálenost je mezi stanicemi Brno hl.n. a Brno-Slatina stejná. Tím vsak výčet směrů tratí nekončí, protoze díky dalsí spojce Blazovice -> Holubice mezi tratěmi 340 a 300, budou ve vývěsce i vlaky jedoucí po této spojce na trať 300. Stejným způsobem se dostanou do vývěsky i přímé vlaky z Brna odbočující z uvedených tratí na jiné tratě.



Příklad směrování z Brna hl. n. na trať 250

Jak bylo popsáno v předchozím příkladě, nelze pouzít jako směr stanici Brno-Zidenice. K výběru jsou vsechny ostatní stanice této trati počínaje stanicí Brno-Kr.Pole az Havlíčkův Brod. Pouzije-li se směr Brno-Kr.Pole, pak se vygenerují vsechny vlaky které jedou z Brna hl.n. na trať čís. 250, jedoucí navíc i po trati číslo 251 Tisnov -> Zďár n.Sázavou. Totéz platí pro vsechny dalsí stanice az po Tisnov včetně.

Pokud se chce oddělit jízda po trati 250 a 251 v úseku Tisnov - Zďár n Sázavou, doporučujeme zvolit pro směrování dvě stanice. Jednu na trati 250, např. Vlkov ,a druhou na trati 251, např. Nové Město na Moravě. Pak se vygenerují dvě vývěsky. Na nich budou odděleně vlaky jedoucí po jednotlivých tratích a vsechny vlaky končící nejpozději v Tisnově.

Směrování Nové Město na Moravě je mozné přepsat např. na .ve směru Tisnov-stará trať. Podobně směrování Vlkov lze změnit např. na .směr Havl. Brod po nové trati.

V případě, ze se před generováním zvolí jako směr Havlíčkův Brod, vygenerují se vsechny vlaky jedoucí po trati číslo 250, 251, ale i přímé vlaky z Brna hl.n. do Havlíčkova Brodu po trati 240.

V případě, ze se zvolí jako směr Kolín, vygeneruje se naopak vývěska, na které jsou nejen přímé vlaky mezi Brnem hl.n. a Kolínem jedoucí po trati 250/230, ale i vsechny vlaky jedoucí z Brna po trati 260/10, protoze jde o kratsí směr.

Příklad směrování z Brna hl. n. na trať 340

Pro jízdu na trať 340 se můze jako směrování zvolit některá stanice lezící za spojkou Blazovice -> Holubice, např. Bučovice. Směrování je mozné přepsat např. na .ve směru Vlára apod.

Z uvedených příkladů vyplývá, ze na volbě směrové stanice velmi zálezí a ze je výhodnějsí při její volbě pouzít co neblizsí stanici, pokud tomu nebrání jiné okolnosti. V některých případech můze dojít k situaci, ze výsledek generování do směrů je pro vsechny směry stejný. Tato situace nastává větsinou u stanic, ve kterých existují pouze dva směry.

Závěr

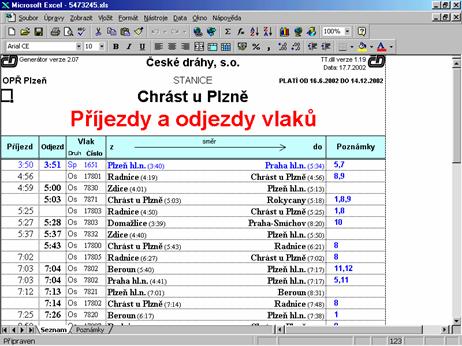

Po úspěsném dokončení generování je na obrazovce zobrazen nový list s vývěskami pojmenovaný podle vzoru SR70.xls (pokud jméno výsledného souboru nebylo změněno před započetím generování nebo nebyl vypnutý přepínač Ulozit). Vygenerované vývěsky je mozné bězným způsobem vytisknout (klepnutím na polozku Tisk v nabídce Soubor nebo zkratkovou klávesou Ctrl+P), případně je před tiskem upravit.

Klepnutím na polozku Vyvesky.xls v nabídce Okno (nebo zkratkovou klávesou Ctrl+F6) je mozné se vrátit do souboru Vyvesky.xls a pokračovat v generování dalsích vývěsek libovolných stanic.

Výsledné soubory vývěsek je mozné dále kopírovat/přesouvat do jiného adresáře, přejmenovat a mazat (například Průzkumníkem systému Windows) nebo provést jejich nové generování. Vytvořené vývěsky odpovídají datům jízdních řádů. Při tisku na barevné tiskárně jsou dodrzeny obvyklé barevné kombinace


jednotlivých nápisů uzívaných na ČD, přičemz pro čísla poznámek se pouzije vzdy barva modrá.
