Video siųstuvėlis

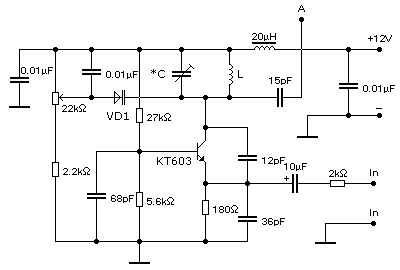

Naudojantis pateikta schema, galima į eterį nedideliu atsumu siųsti videosignalą is videomagnetofono ar kompiuterio. Schemoje naudojamas vienas tranzistorius 12312q1624m KT603, KT606 arba KT608. Esant 5V amitinimo įtampai labai gerai tiks KT315 arba analogiskas. Schemoje tarp kolektoriaus ir emiterio esantis tranzistorius atsakingas uz generavimą. Prie kontūro LC prijungas varikapas VD1 leidzia keisti darbo diapazoną. Gerai sulituota schema praktiskai veikia is karto, tik reikia paderinti virpamojo kontūro kondensatorių *C.



Ritė L turi 5 vijas (1-4 kanalui) 0.8-1 mm storio vielos ant 8mm storio serdies, tam galite panaudoti tarpinio daznio ritės karkasą. Kondensatorius *C paderinamas 8..30pF talpos. 20uH droselis 0.2A ar maziau. Esant 12V visa vartojama srovė turetų būti 30-35mA. Jei televizorius negali sinchronizuoti signalo pareguliuoke 27k varzą tranzistoriaus bazėje. Spausdintinė plokstė turėtų buti ispjaustoma, paliekant tarpuose tarp takelių esančią vario foliją. Patį imtuvą patartina montuoti metalinėje dėzutėje. Poliarinio kondensatoriaus darbo įtampa turi būti dvigubai didesnė nei matinimo. Varikapas VD1 KB109.
