EXPERTIZĂ PRIVIND PROTECŢIA TERMICĂ

Arhitectura constructii




Traducere din limba germana




EXPERTIZĂ PRIVIND

PROTECŢIA TERMICĂ

Nr. A. 07140-8

Bloc manta beton Isospan S 30/7

Format: b/h/l 30/25/125

Beneficiar

Isospan Baustoff Technik GmnH

5591 Ramigstein, Madling 177

Data

05 septembrie 2007

Cuprins

5 pagini de text

FB Tribunalul de Land Salzburg, cod fiscal 207909z  05.09.2007 Expertiza privind protectia termica S 30-7.doc

Comanda

Trebuie sa fie stabilite dimensiuni ale blocului indicat, relevante pentru protectia termica. Rezistenta conductibilitatii termice si coeficientul de transmitere a caldurii au trebuit sa fie stabilite pentru blocul manta beton Isospan S 30/7.

Bazele de calcul

Calculcul a fost realizat cu programul tridimensional pentru poduri termice HEAT 3, corespunzator normelor EN ISO 10211-1 "Poduri termice n suprastructuri - curenti termici si temperaturi suprafete", Partea 1: Proceduri generale de calcul din ianuarie 1995.

Software-ul HEAT 3 este validat conform EN ISO 10211-1 ("Poduri termice n suprastructuri - curenti termici si temperaturi suprafata- Partea 1: Proceduri generale de calcul"). Rezulatele calculului HEAT 3 corespund cazurilor de referinta de control prezentate n EN ISO 10211-1, Anexa A. Din acest motiv, programul este clasificat ca un procedeu exact conform EN ISO 10211.

Bazele de prelucrare

  • Desen detaliat cu masuratori bloc si completari prin fax si telefon de catre Hr. Moser
  • NORM (Norma Austria) EN ISO 10211 poduri termice n suprastructuri

Curenti termici si temperaturi suprafete

Partea 1 (1996) Proceduri generale de calcul

Date de referinta

  • Conductibilitate termica a materialelor de constructii utilizate n calcul:

Aschi de lemn legate cu ciment

(date cf. beneficiar)

0,11 W/mK

Beton pisat

1,50 W/mK

  • Rezistente la transmitere de caldura perete exterior:

Rezistenta transmitere caldura interior Rsi =

0,13 m2k/W

Rezistenta transmitere caldura exterior Rse =

0,04 m2k/W

  • Rezistente la trasmitere de caldura perete interior :

Rezistenta transmitere caldura interior Rsi =

0,13 m2k/W

Rezistenta transmitere caldura exterior Rse =

0,13 m2k/W

  • Temperaturi:

Temperatura interioara = 1,0 C

Temperatura exterioara = 0,0 C

ΔT = 1,0 K

Bloc manta beton Isospan S 30/7  Nr. A. 07140-8 05.09.2007 Pagina 2

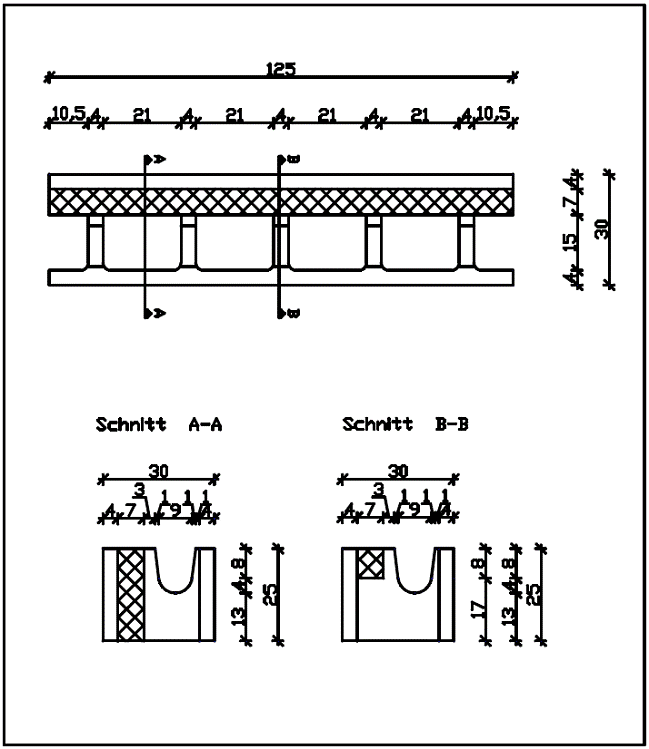

Schita bloc Isospan S 30/7

Bloc manta beton Isospan S 30/7  Nr. A. 07140-8 05.09.2007 Pagina 3

Calcul

Valori caracteristice materialelor:

S-a facut media rotunjirilor existente, astfel nct geometria ipotetica sa corespunda masuratorilor reale ale blocului.

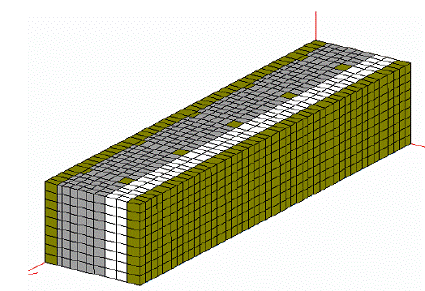

Bloc manta beton S 30/7 fara beton de umplere, imaginat ca n calcul

Bloc manta beton S 30/7 cu beton de umplere, imaginat ca n calcul

Material

Aschi lemn

legate cu ciment

Beton pisat

Bloc manta beton Isospan S 30/7  Nr. A. 07140-8 05.09.2007 Pagina 4

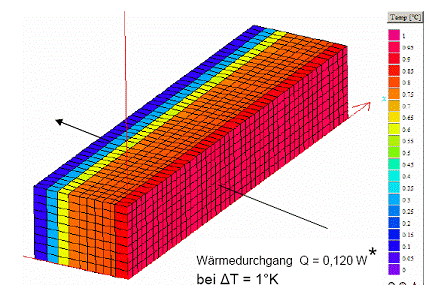

Distribuirea temperaturii

Transmitere de caldura Q = 0,120 W *

la ΔT = 1 K



Rezultat

Din analiza calculului podurilor termice au rezultat urmatoarele rezultate:

Perete bloc manta beton din lna de lemn si beton pisat Isospan S 30/7

Rezistenta transmitere de caldura cf. NORM (Norma Austria)  EN ISO 10211

R [m2K/W]

Conductibilitate termica efectiva cf. NORM (Norma Austria)  EN ISO 10211

[W/mK ]

Coeficient transmitere caldura

cf. NORM (Norma Austria) EN ISO 10211

U [W/m2K]

Necuratat

*

*

Utilizare perete exterior

Utilizare perete interior

* calculate si rotunjite din coeficientul transmiterii de caldura

Bloc manta beton Isospan S 30/7  Nr. A. 07140-8 05.09.2007 Pagina 5
