Evaluarea incarcarilor

Evaluarea incarcarilor:

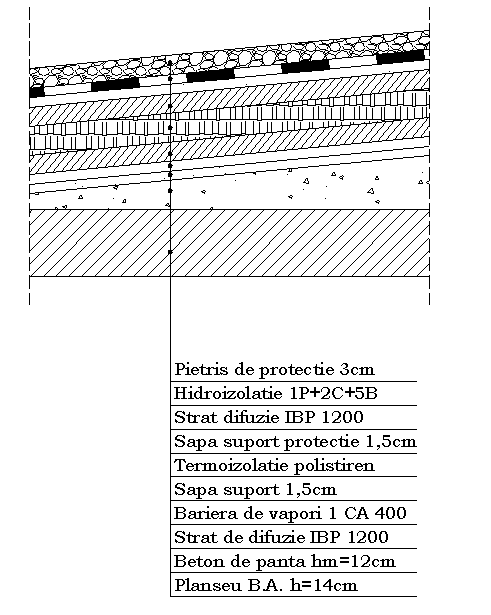

Straturi terasa necirculabila:

Evaluarea incarcarii/mp terasa:

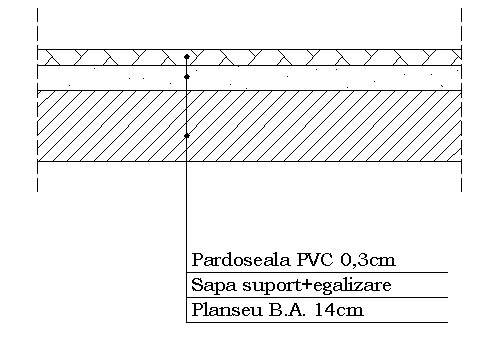

Evaluarea incarcarii/mp pardoseala rece:

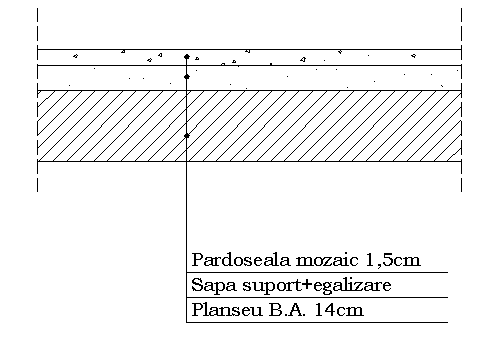

Evaluarea incarcarii/mp pardoseala calda:

II Predimensionare:

2.1. GRUPAREA FUNDAMENTALA

2.1.1. Planseu terasa:

Incarcarea din zapada

-valoarea caracteristica a incarcarii din zapada pe sol:Sok=2.00KN/m^2

-valoarea caracteristica a incarcarii din zapada pe acoperis ,Sk este:

Sk=μi*ce*ct*Sok

μi-coeficient de forma pentru incarcarea din zapada pe acoperis,in functie de forma

acoperisului.

μi=1.00

ce-coeficient de expunere al amplasamentului constructiei .

ce=1.20-expunere redusa.

ct=coefficient termic.

ct=1.00-acoperis izolat.

Sk=1.00*1.20*1.00*2.00=2.40KN/m^2

2.1.2. Planseu curent:

2.1.3. Grinzi:

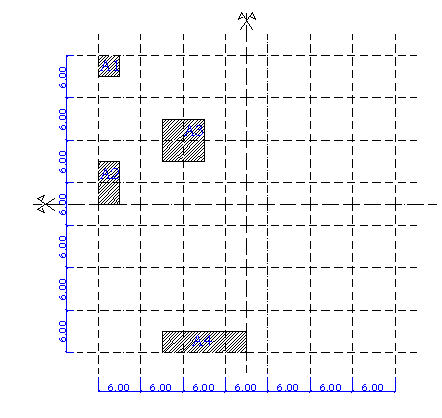

2.2. Incarcari stalpi - gruparea fundamentala:

2.2.1. Incarcarea din acoperis:

Stalp de colt S

Stalp de margine S

Stalp central S

2.2.2. Incarcarea din planseul curent:

Stalp de colt S

Stalp de margine S

Stalp central S

SCHEMA DE EFORTURI IN STALPI - GRUPAREA FUNDAMENTALA

2.3. Verificare sectiuni talpi - gruparea fundamentala:

Stalp de colt S - sectiune 55x55:

Ab≥Ng/α*Rc α=0.3

Ab≥1375*1000/0.3*15.5=2956.98cm^2

Verificare: Ng/b*ho*Rc=1375*1000/550*525*15.5=0.307<0.4

Propun stalpi de colt cu dimensiunile sectiunii transversale de 55x55.Ab=3025cm^2

Stalp de margine S - sectiune 65x65:

Ab≥Ng/α*Rc α=0.35

Ab≥2072*1000/0.35*15.5=3819.35cm^2

Verificare: Ng/b*ho*Rc=2072*1000/650*625*15.5=0.329<0.4

Propun stalpi marginali cu dimensiunile sectiunii transversale de 65x65.Ab=4225cm^2

Stalp central S - sectiune 80x80:

Ab≥Ng/α*Rc α=0.4

Ab≥3497*1000/0.4*15.5=5640.32cm^2

Verificare: Ng/b*ho*Rc=3497*1000/800*775*15.5=0.364<0.4

Propun stalpi centrali cu dimensiunile sectiunii transversale de 80x80.Ab=6400cm^2

Predimensionarea placi.

hp=U/180+1.2

hp=600*4/180+1.2=13.32+1.2 Propun hp=14 cm

Predimensionarea grinzilor.

h grinda=L grinda/8.10 h grinda=60/8.10=60.75 aleg hg=60cm

b grinda=h grinda/2.3 b grinda=60/2.3=20.30 aleg bg=30cm

Predimensionarea peretilor.

Aria totala a inimii peretilor:

ΣAbi≥α*ks*n*Apl/120

α=coefficient de importanta,

ks=coeficientul zonei seismice,

n=numarul de etaje,

Apl=aria planseului,

α=1

ks=ag/g=0.24*g/g=0.24

n=6

Apl=43.1*43.1=1857.61m^2

ΣAbi≥1*0.24*6*1875.61/120=22.5m^2

ΣLpereti transversali=64.2m → b=0.35m

ΣLpereti longitudinali=69.55m → b=0.35m

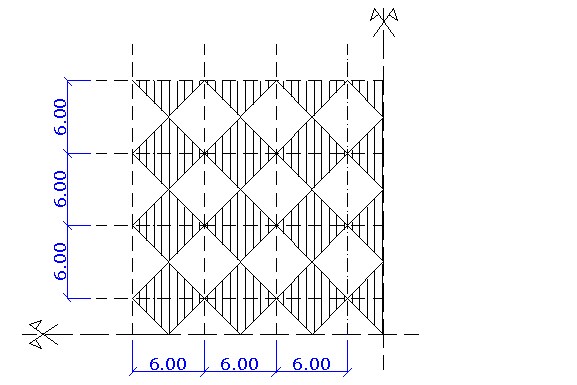

2.4. Incarcari gravitationale - cadru:

A=4*(3*3/2)=18 m²

2.4.1. Incarcari permanente - gruparea fundamentala

2.4.2. Incarcari utile - gruparea fundamentala

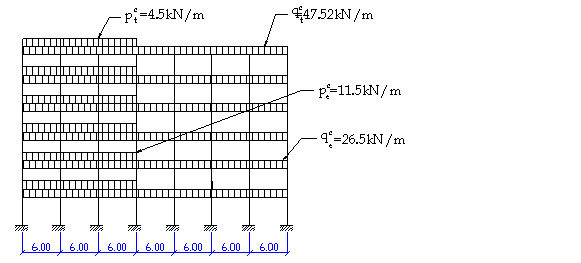

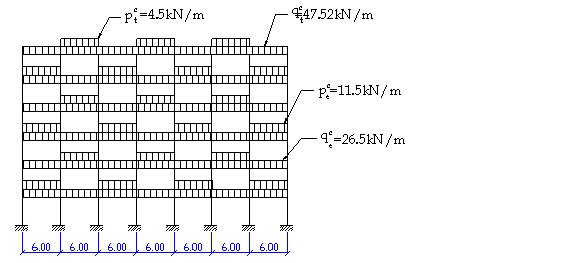

2.4.3. Schema incarcari cadru - gruparea fundamentala:
