1. Generalitati

Tiparele sunt constructii auxiliare, care au rolul de a da forma si dimensiuni elementelor prefabricate din beton, beton armat si beton precomprimat.

2. Clasificari

1. Dupa alcatuire: 434e41e

tipare demontabile - la care unele elemente componente se pot demonta sau rabate pentru realizarea decofrarii;

tipare nedemontabile - care au toate elementele componente fixate intre ele si la care decofrarea se realizeaza prin expulzare cu dispozitive specifice;

2. Dupa numarul de piese formate in tipar exista:

tipare individuale - care formeaza un singur element;

tipare jumelate (cuplate) care formeaza doua elemente identice;

tipare in baterie - care formeaza mai mult de 2 elemente identice;

3. Dupa solicitarile intervenite:

tipare neportante - solicitate din greutate proprie, greutate beton, greutate armature si impingere beton;

tipare portante - care pot prelua si actiunile provenite din armaturile preintinse;

4. Dupa pozitia in fluxul tehnologic:

tipare fixe - care au pozitie stationara permanent;

tipare mobile - care sunt deplasate la diferite posturi de lucru in functie de operatiunile de formare a prefabricatului;

E. Dupa solutia de tratament termic a betonului:

tipare incalzitoare - prevazute cu sistem propriu de tratament termic;

tipare neincalzitoare - care sunt introduce in camere de tratament termic;

dupa materialul din care sunt confectionate: metal, lemn, polimeri, armociment, beton, mixte, alte materiale.

3. Alcatuirea tiparelor

Principalele parti componente ale tiparelor sunt:

placa cofranta - elemental care asigura forma, dimensiunile si calitatea suprafetelor elementului prefabricat;

nervuri de rigidizare a placii cofrante;

elemente de sprijinire si rigidizare a tiparului.

Conditii tehnice a tiparelor:

formarea usoara si eficienta a prefabricatului;

decofrarea simpla;

rigiditate suficienta si indeformabilitate la tratament termic;

rezistenta la socuri.

4. Tipuri de tipare

1. Tipare metalice -sunt cele mai utilizate tipuri de tipare, datorita avantajelor folosirii metalului:

peste 1000 de reutilizari;

precizie dimensionala;

rezistenta la temperature ridicate;

rezistenta la solicitari statice si dimanice.

Principalul dezavantaj il constituie pretul de cost ridicat si greutatea proprie mare.

Tiparele metalice pot fi impartite in urmatoarele categorii:

I.             tipare metalice stationare, care sunt amplasate pe aceeasi locatie in permanenta si deci sunt prevazute cu sisteme proprii de tratare termica a betonului. Sunt folosite pentru prefabricate mari si foarte mari (peste 2 tone). Aceste tipare pot fi nedemontabile (cu sisteme ce asigura decofrarea prin expulzare) sau demontabile cu pereti rabatabili.

Tipare metalice stationare:

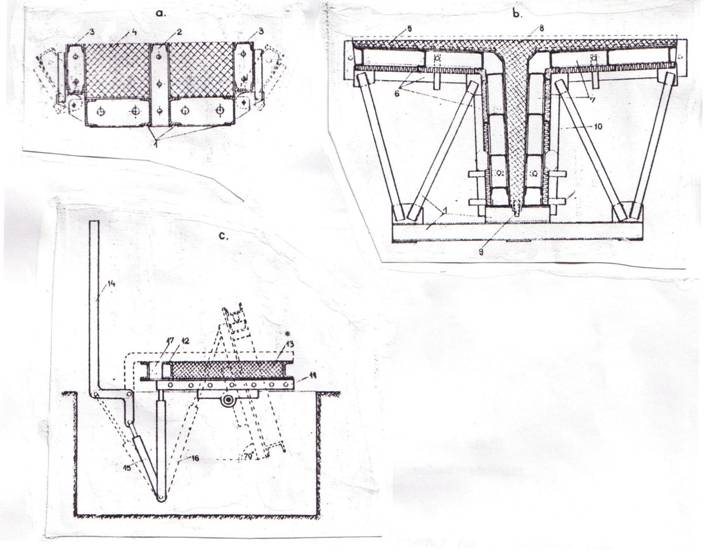

a - tipar jumelat cu pereti rabatabili; b - tipar nedemontabil; c - tipar basculant cu pereti demontabili

1 - suportul tiparului; 2 - perete despartitor fix; 3,12 - perete rabatabil; 4,8,13 - element prefabricat; 5 - placa cofranta; 6 - nervure rigidizare pereti laterali; 7 - spatiu circulatie agent incalzitor; 9 - dispozitiv de decofrare; 10 - izolatie termica; 11 - platforma fixa/rabatabila; 14 - panou incalzitor; 15 - sistem deplasare panou incalzitor; 16 - sistem hidraulic de cofrare; 17 - cric hidraulic de cofrare

II. tipare metalice mobile, acestea nu au sistem propriu de tratament si sunt de regula demontabile. Manipularea si deplasarea lor se realizeaza numai cu masini de ridicat sau poduri rulante. Sunt utilizate pentru elemente prefabricate mici si mijlocii. Partile principale sunt constituite din pereti laterali demontabili de regula din profile laminate (pana la 200 mm) sau din profile usoare (peste 200 mm) asezati pe o structura - suport realizata din profile metalice.

Tipar metalic mobil pentru panouri mari:

1 - platforma; 2 - perete lateral demontabil; 3- element prefabricat;

2. Tipare din lemn - sunt utilizate la sistemul de prefabricare prin preturnare (turnare la locul de montaj). Nu se pot trata termic si nu permit industrializarea, fiind folosite pentru un numar mic de prefabricate netipizate. Se alcatuiesc fie integral din lemn ecarisat fie cu placa cofranta din placaje rezistente la umiditate si nervure din lemn ecarisat. Interiorul lor poate fi protejat cu tabla de otel si rigidizat cu profile usoare. Sunt asamblate nedemontabil cu exceptia peretilor laterali.

Tipare din lemn

a - tipar jumelat demontabil; b - tipar din cherestea cu tiranti;

1 - suportul tiparului; 2 - perete demontabil; 3 - chinga; 4 - pana din lemn; 5 - perete lateral; 6 - tirant; 7 - montant;

3. Tipare din beton - sunt utilizate pentru elemente de suprafata cu simpla sau dubla curbura sau cu nervuri. Se realizeaza foarte usor, sunt insensibile si pot fi refolosite si de 100 ori. Aceste tipare sunt fixe si pot fi incalzitoare.

Tipare din beton

1 - beton de egalizare; 2 - nisip indesat; 3 - beton; 4 - mozaic frecat; 5 - bordura; 6 - perete lateral; 7 - eclisa; 8 - pana metalica; 9 - element prefabricat
