Bridging cu routere

În scopul de a îmbunatati performantele, urmatoarele performante au fost adaugate unor routere:

- bridging transparent;

- source-route bridging.



Bridge-urile transparente se gasesc predominant în retelele Ethernet, iar source-route bridges (SRBs) se gasesc aproape exclusiv în retelele Token-Ring. Ambele sunt utilizate pe scara larga.

2.1 Bridging transparent

Bridge-urile transparente au fost mai întâi implementate de Digital Equipment Corporation la începutul anilor 1980. Di 656u2017g gital a transmis aceste implementari la IEEE care le-a încorporat în standardul IEEE 802.1. Bridge-urile transparente sunt foarte comune în retelele Ethernet/IEEE 802.3. În acest paragraf se face o trecere în revista a modului în care bridging-ul transparent manipuleaza traficul si componentele protocolului.

Numele de "bridge transparent" provine din faptul ca prezenta si modul de operare al acestuia sunt transparente pentru host-urile din retea. Când este pornit un "bridge tranparent", el învata locatia statiiilor de lucru prin analizarea adresei MAC sursa a pachetelor pe care le primeste de la toate retelele atasate. De exemplu, daca un bridge primeste un pachet pe portul 1 de la Host-ul A, el considera ca Host-ul A se afla în segmentul conectat pe portul 1. În timpul acestui proces, bridge-ul transparent construieste (procesul de învatare) o tabela, ca cea din figura de mai jos:

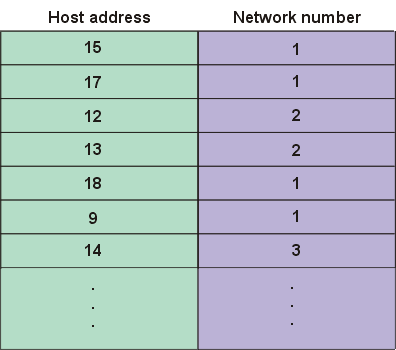

Figura 2.1. Bridge-uri transparente: construirea unei tabele cu ajutorul careia se determina cum pot fi accesate host-urile.

Bridge-ul foloseste aceasta tabela ca baza în procesul de expediere a traficului. Când este primit un frame pe una din interfetele bridge-ului, acesta cauta adresa destinatie a frame-ului în tabela sa interna. Daca tabela contine o asociere între adresa destinatie si unul din porturile bridge-ului în afara de cel pe care a fost primit frame-ul, frame-ul va fi expediat pe acel port. Daca nu exista nici o asociere în tabela, frame-ul este transmis pe toate porturile (flood ) mai putin cel pe care a venit. Broadcast-urile si multicast-urile sunt de asemenea transmise în acest fel.

Bridge-urile transparente izoleaza cu succes traficul intern al unui segment de retea (intrasegment), reducând astfel traficul pe fiecare segment individual. Acest lucru se numeste filtrare si apare atunci când adresa MAC a sursei si destinatiei apartin aceleasi interfete a bridge-ului. Filtrarea îmbunatateste de obicei timpul de raspuns al retelei, asa cum este el perceput de utilizator. Volumul carui trafic este redus si care timpi de raspuns sunt îmbunatatiti depinde de volumul traficului pe intersegmente relativ la traficul total, ca si de volumul traficului de multicast si broadcast.

2.2 Bridging de tip Source-Route (Source-Route Bridging - SRB)

Algoritmul SRB a fost dezvoltat de IBM si a fost propus comitetului IEEE 802.5 ca un mijloc de legatura între LAN-uri. A urmat apoi o noua propunere de standard a IBM: source-route transparent (SRT) bridging. SRT bridging elimina SRB-ul pur propunând ca implementarile ulterioare sa se bazeze pe doi algoritmi: bridge transparent si bridge SRT.

Cu toate ca SRT s-a bucurat de apreciere si support, SRB este înca larg raspândit.

SRB se numeste astfel deoarece presupune ca ruta completa sursa-destinatie se afla în toate frame-urile (pachetele) inter-LAN transmise de sursa. SRB stocheaza si transmite frame-urile asa cum este prevazut în rutele ce au fost stabilite prin procesul numit explorare. Figura urmatoare ilustreaza un model de retea SRB.



Sa presupunem ca hostul X vrea sa transmita un frame catre host Y. Initial, hostul X nu stie daca hostul Y apartine aceluiasi LAN sau nu. Pentru a determina acest lucru, hostul X transmite un frame de test. Daca frame-ul se întoarce la hostul X fara a contine indicatia ca hostul Y l-a vazut, atunci hostul X va presupune ca hostul Y apartine unui segment aflat la distanta.

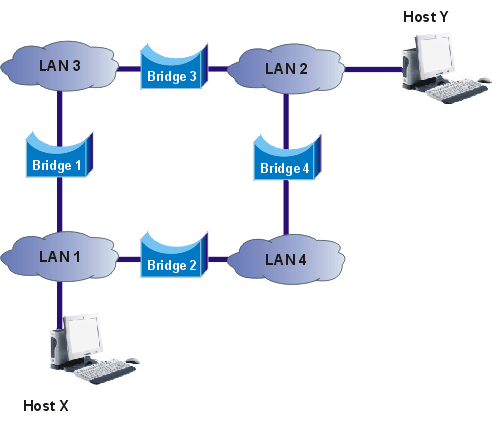

Figura 2.2: Retea SRB continând LAN-uri si bridge-uri

Pentru a determina locatia exacta a hostului Y, hostul X trimite un frame de explorare. Fiecare bridge care primeste acest frame de explorare (Bridge 1 si 2 în exemplul nostru) retransmite frame-ul pe toate porturile sale. Informatia despre ruta este adaugata frame-urilor de explorare cât timp acestea parcurg retelele interconectate. Când frame-urile de explorare de la hostul X a ajuns la hostul Y, acesta raspunde la fiecare, folosind informatiile deja acumulate despre ruta. Dupa ce a receptionat toate frame-urile de raspuns, hostul X alege o ruta bazându-se pe un anumit criteriu predefinit.

În exemplul nostru, acest proces va raporta 2 rute:

LAN 1 - Bridge 1 - LAN 3 - Bridge 3 -LAN 2

LAN 1 - Bridge 2 - LAN 4 - Bridge 4 - LAN 2

Hostul X va selecta una din aceste 2 rute. Specificatiile standardului IEEE 802.5 nu stabilesc criteriul pe care sa îl foloseasca hostul X în alegerea rutei, dar poate sa faca câteva sugestii ca de exemplu:

primul raspuns primit,

raspunsul cu numarul minim de hopuri,

raspunsul cu cea mai mare dimensiune permisa pentru un frame,

combinatii ale criteriilor de mai sus.

În majoritatea cazurilor, ruta continuta în primul frame primit este cea care va fi folosita.

Dupa selectarea rutei, aceasta este inserata în frame-ul destinat hostului Y, în câmpul cu informatii de rutare (RIF- routing information field). Acest câmp este inclus numai în acele frame-uri destinate altor LAN-uri. Prezenta informatiilor privind ruta este indicata prin setarea celui mai semnificant bit în câmpul adresa sursei, care se numeste bit indicator de informatii de rutare (RII - routing information indicator).
