Instructiuni de lucru cu programul DocCad

Informatica


Instructiuni de lucru cu programul DocCad

1.Instalarea programului



- dupa dezarhivare se copiaza directorul Vis pe C:

- se copiaza fisierul C:\Vis\Support\acad.lsp in directorul Support al programului Autocad ( ex:C:\Program Files\Acad 2002\Support

- la lansarea programului Autocad se lanseaza automat prgramul acad.lsp

- la prima lansare se instaleaza automat directorul DocCad

2.SE deschide desenul C:\Vis\Sample\model3DVis.dwg

- se salveaza acest desen cu un alt nume

3.SE intra in spatial Model

4.SE insereaza ca bloc desenul rezultat din detasarea realizata cu programul TopoLT

- se explodeza desenul

- se lanseaza comanda Map->Tools->Drawing Cleanup

- se aleg toate optiunile si se obtine un desen format din laturi unice nu din polilinii inchise

5.Se digitizeaza limitele de parcele si de constructii folosind functiile:

DocCad->Digitizare->parcela si DocCad->Digitizare->constructie

6.Se adauga numere de puncte pentru constructii,parcele si proprietate ( in aceasta ordine) folosind functiile :

- DocCad->Adaugare numere constructii

- DocCad->Adaugare numere parcele

- DocCad->Adaugare numere proprietati

7.Se calculeaza ariile :

- pentru proprietati folosind functia DocCad->Arii->proprietate

- pentru parcele folosind functia DocCad->Arii->parcela

- pentru constructii folosind functia DocCad->Arii->constructie

- se puncteaza in interiorul proprietatii, parcelei sau constructiei

- se adauga numarul proprietartii/parcelei/constructiei

- se adauga categoria de folosinta a parcelei( atributul DESTINATIE)

8.Se extrag :

- scara planului de amplasament

- planul de amplasament

- datele referitoare la teren

- datele referitoare la constructii

- inventarul de coordonate

folosind functia DocCad->Extragere suprafete

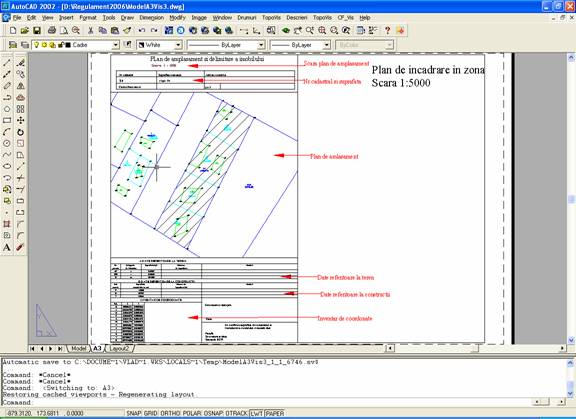

Datele de mai sus se inscriu in mod automat in planul hartie (PaperSpace) conform modelului de mai jos:

9.Vizualizarea datelor in zonele din imaginea de mai sus

- scara planului de amplasament, numarul caadstral si suprafata masurata se vizualizeaza automat

- pentru planul de amplasament :

- se face click in zona (viewport-ul) plan amplasament ( cadrul apare ingrosat)

- se lanseaza functia DocCad->Zoom plan de amplasament

- pentru datele referitoare la teren :

- se face click in zona(viewport-ul) Date referitoare la teren ( cadrul apare ingrosat)

- se lanseaza functia DocCad->Zoom date referitoare la teren

- pentru datelele referitoare la constructii

- se face click in zona(viewport-ul) Date referitoare la constructii ( cadrul apare ingrosat)



- se lanseaza functia DocCad->Zoom date referitoare la constructii

- pentru inventarul de coordonate

- se face click in zona viewport-ul) inventar de coordonateat)

- se lanseaza functia DocCad->Zoom inventar de coordonate

10.Verificarea incadrarii datelor in ViewPort-uri (zonele de date)

Pentru datele referitoare la teren datele referitoare la constructii si inventarul de coordonate:

se face click in zona(viewport-ul) dorit

se folosesc comenzile ZOOM si Pan pentru incararea corecta a datelor in zona (viewport)

Prentru planul de amplasament nu se recomanda modificarea incadrarii realizate de progamul DocCad;daca totusi e necesara alta incadare se procedeaza astfel:

se face click in zona (viewport-ul) pentru planul de amplasament

se folosesc comenzile Zoom si Pan

se calculeaza noua scara si se actualizeaza scara (prima zona marcata cu rosu in imaginea de mai sus) folosind dreptunghiul care incadreaza initial zona planului scara afista initial

revenirea la incadrarea initiala se face astfel:

- se face click in zona (viewport-ul) plan amplasament ( cadrul apare ingrosat)

- se lanseaza functia DocCad->Zoom plan de amplasament

11.SE executa tiparirea din planul hartie la scara 1:1000 (indifferent de scara determinata de program)

12.Salvarea datelor pentru o tiparire ulterioara ( se lucreaza in planul Model):

- se lanseaza comanda Autocad Edit->Copy with base point-> 0,0

- se selecteaza :

- cadrul pentru planul de amplasament

- cadrul si datele pentru parcele(date referitoare la teren)

- cadrul si datele pentru construcii(date referitoare la constructii)

- cadrul si datele pentru inventarul de coordonate

- se deschide un desen nou

- se da comanda Edit->Paste to original Coordonate

- se salveza desenul cu un nume adecvat

13.Tiparirea datelor altui imobil

- se sterg :

- cadrul pentru planul de amplasament

- cadrul si datele pentru parcele(date referitoare la teren)

- cadrul si datele pentru construcii(date referitoare la constructii)

- cadrul si datele pentru inventarul de coordonate

- se repeta operatiile 5-12

14.Retiparirea unui imobil salvat

- se deschide desenul prelucrat anterior

- se insereaza (in planul Model) desenul salvat la punctual 12

-se reiau operatiile de incadrare de la punctele 9
