Crearea unui nou desen
Configurarea mediului de desenare. Este
necesar de planificat cu atentie actiunile inainte de a incepe un desen pentru
a reduce semnificativ timpul necesar pentru a-l realiza.Printre deciziile pe
care ar trebu 222g63c i sa le luati sunt:
- Numele si locul de memorare a fisierului desen;
- Unitatile cu care este creat desenul;
- Dimensiunile hartiei pe care se incadreaza desenul.
1. Salvarea operatiilor efectuate
Command: Save sau Qsave sau End
meniul Draw : File/Save
Se denumeste noul desen:
nume.dwg in folder-ul ales

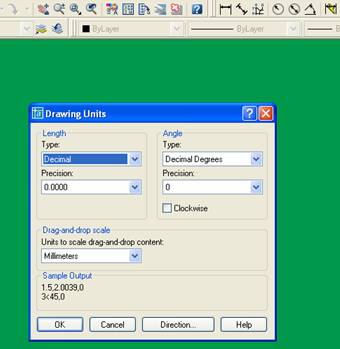

Definirea sistemului de unitati:

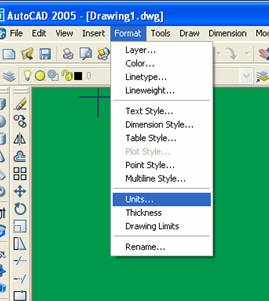

Comanda: UNITS // Meniul Format: Units // Linie de comanda: units
sau Command: DDUNITS
Definirea zonei de desenare:
Comanda LIMITS // Meniul Format: Drawing Limits // Linie de
comanda: limits
Command: limits
Reset Model space limits:
Specify lower left corner or [ON/OFF] <0.0000,0.0000>:
Specify upper right corner <420.0000,297.0000>: (format A3)
Command: zoom
Specify corner of window, enter a scale factor (nX or nXP), or
[All/Center/Dynamic/Extents/Previous/Scale/Window/Object] <real time>: all
Regenerating model
O alta alternativa de configurare a
mediului de desenare este Wizard-ul. Casete de dialog al Wizard-ului apare la
incarcarea unei noi sesiuni de lucru. Caseta este reprezentata mai jos.
Avem cateva butoane:
- Use a Wizard: ne incarca caseta de configurare a Wizardu-lui
- Use a Teplate: Va aparea o lista de sabloane a desenului, configurarea va fi
bazata pe template-ul ales.
- Start from Scratch: incarcarea rapida a mediului de desenare cu etatea
implicita a sistemului metric sau Englez. Daca se selecteaza wizard-ul, apare
caseta de dialog ce permite configurarea completa a mediului de desenare.
Wizard-ul permite de a alege:
- Unitatile de lucru cu precizia de afisare.
- Directia de start la masurarea unghiurilor.
- Directia de masurare a unghiurilor.
- Introducerea limitelor mediului de desenare.
- Selectarea Template-urilor.
|
