Fig.5.11
Un caz particular de orientare a
pieselor pe suprafete conice, il reprezinta orientarea pe gauri de centrare (fig.5.12). In acest caz,
pentru orientare se foloseste o baza dubla de centrare si
sprijin (
) si o baza
simpla de centrare (
) materializate de 2 virfuri de centrare.
a b c
Fig.5.12

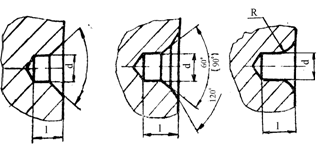

Gaurile de centrare sunt cele mai corecte suprafete tehnologice (in afara celor principale) la prelucrarea arborilor mici si mijlocii. Forma si dimensiunile gaurilor de centrare sunt indicate in STAS 1361-82 ( fig.5.12 )
Forma A (fig. 5.12.a) este utilizata la prelucrarea arborilor mici si mijlocii cu precizie obisnuita, cind nu este necesara recentrarea arborelui inaintea operatiilor de finisare.
Forma B (fig.5.12.b) este utilizata la prelucrarea arborilor mijlocii si mari, cind este necesara recentrarea lor inaintea operatiei de finisare si cind se impune ca gaura de centrare sa ramina pe arbore in vederea verificarii si reconditionarii .
Forma R (fig.5.12.c) se recomanda la prelucrarea arborilor conici prin metoda deplasarii papusii mobile, cind cele doua virfuri de centrare ramin paralele, dar nu pe aceeasi axa.

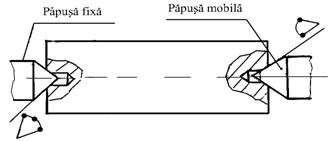

Modul de utilizare a gaurilor de centrare este indicat in figura 5.13
Fig.5.13
|
