COTAREA - Elementele de cotare

tehnica mecanica




Text Box: COTAREA
DESPRE COTARE






Generalitati. Elementele de cotare

Cotarea este operatia de determinare si înscriere a valorilor numerice pentru dimensiunile care definesc complet obiectul (produsul) reprezentat într-un desen tehnic. Cu exceptia cazurilor în care sunt precizate într-o documentatie conexa, toate informatiile dimensionale, necesare pentru definirea clara si completa a unui obiect sau a unui element caracteristic, trebuie înscrise direct pe desen.

Regulile si conventiile generale de executare grafica a cotarii în desenele tehnice din toate domeniile (mecanic, electric, constructii, arhitectura etc.) sunt stabilite prin norme internationale, respectiv prin standardul românesc aliniat la acestea.

În AutoCAD, cotarea est 333g610d e un proces complex, cu multe elemente componente si pe mai multe etape care trebuie riguros respectate. Utilizatorul trebuie sa aleaga din multitudinea optiunilor oferite de program, pentru a-si defini un stil propriu de cotare, care sa respecte normele domeniului din care face parte desenul respectiv.

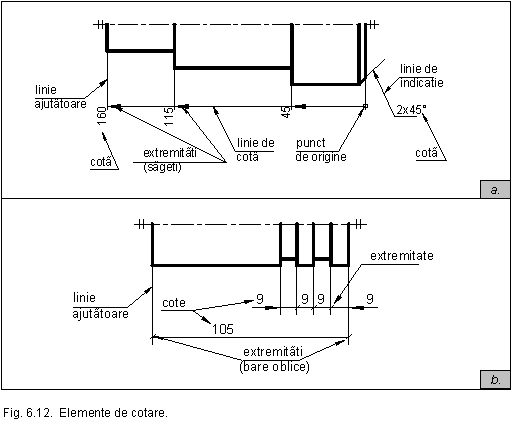

Principalele elemente de cotare sunt (fig. 6.12 : liniile ajutatoare, liniile de cota, extremitatile liniei de cota, punctul de origine, liniile de indicatie si valoarea numerica a cotei. Aceste elemente    formeaza o singura entitate numita "cota" dar pot fi privite si ca niste entitati individuale care pot fi manevrate (editate) fiecare în parte. O cota ce a fost trasata cu o comanda de cotare se poate împarti în entitati daca se "explodeaza" folosind comanda EXPLODE.


















Pentru a asigura compatibilitatea cu variantele mai vechi ale programului AutoCAD, se poate efectua cotare în AutoCAD apelând comenzile DIM1 si DIM. Comanda DIM cuprinde un mare numar de subcomenzi si de variabile de cotare (cum ar fi : marimea sagetii, înaltimea cifrei de cota etc. ), care permit o cotare cât mai complexa si într-un anumit stil ales. Aceste subcomenzi si variabile de cotare au fost îmbunatatite la fiecare noua versiune AutoCAD.

Comenzile DIM1 si DIM determina o sesiune de cotare care va înlocui promptul "Command" cu promptul "Dim" si de asemenea, nu va permite pe durata ei, actiunea nici unei alte comenzi de desenare sau de editare, exceptie facând doar comenzile prezentate în tabelul 6.1.






EXIT

parasirea sesiunii de cotare si reîntoarcerea la promptul Command (apasarea tastei ESC are acelasi efect)

REDRAW

redesenarea în viewport-ul curent.

STYLE

schimbari ale stilului curent de text

UNDO sau u

stergerea obiectului cota cel mai recent creat si anularea oricarei variabile de cotare setate recent


Comenzi de desenare a cotelor
















Comenzile pentru desenare a cotelor se apeleaza astfel :

de la tastatura,

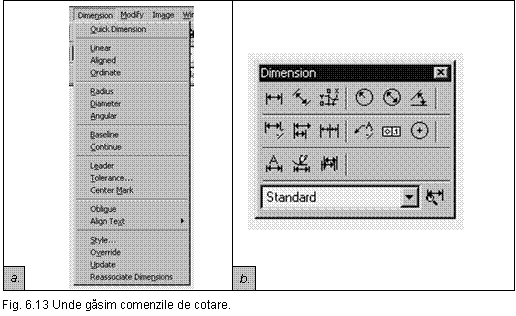

selectând din meniul desfasurabil Dimension (fig. 6.13, a) sau

selectând pictograma specifica din bara cu instrumente (fig. 6.13,b, tabel 6.2).


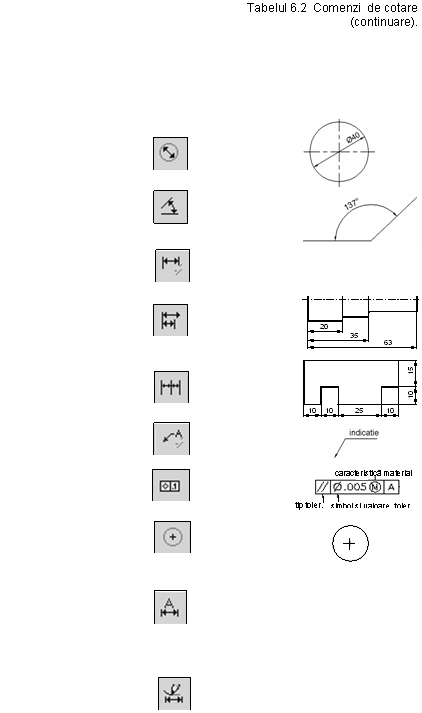

Denumire comanda

Denumi-re în meniul desfasu-rabil

Bara cu instrumente

Ce face

Exemplu

Denu-mire

Picto-grama

dimlinear

Linear

Linear Dimension



pune cota liniara


dimaligned

Aligned

Aligned Dimension



alini-aza cota cu o linie


dimordinate

Ordinate

Ordinate Dimension




pune cote în coor-donate


dimradius

Radius

Radius Dimension


co-teaza raze





Denumire comanda

Denumi-re în meniul desfasu-rabil

Bara cu instrumente

Ce face

Exemplu

Denu-mire

Pic-tograma

dimdiameter

Diameter

Diame-ter Dimen-sion




coteaza diametre


dimangular

Angular

Angular Dimen-sion




coteaza unghiuri


qdim

Quik Dimension

Quik Dimen-sion



coteaza rapid

dimbaseline

Baseline

Base-line Dimen-sion




coteaza cu o baza de cotare


dimcontinue

Continue

Conti-nue Dimen-sion




coteaza în serie


qleader

Quik Leader

Leader



face linii de indicatie


tolerance

Tole-rance...

Tole-rance




cote cu tolerante


dimcenter



Center Mark

Center Mark


marchea-za centrul unui cerc


dimedit

Home

Oblique

Dimension Edit



permite editarea textului cotei

New

Rotate

Oblique

dimtedit

Home

Align Text

Dimension Text Edit


permite deplasarea textului cotei

Angle

Left

Center

Right

Denumire comanda

Denumi-re în meniul desfasu-rabil

Bara cu instrumente

Ce face

Exemplu

Denu-mire

Pic-tograma

-dimstyle

Update

Dimension

Update


actioneaza deasupra cotelor deja desenate

dimoverride

Override


permite modificarea unor variabile de cotare

dimstyle

Style

Dimension Style



"pregateste" stilul de cotare

(vezi paragraful 6.3.3)


Stiluri de cotare

Pentru o cotare corecta la realizarea desenelor, în conformitate cu normele din Grafica Inginereasca, utilizatorul trebuie sa-si "pregatesca" un stil cu ajutorul variabilelor de cotare.

Stilurile de cotare permit controlul aspectului cotelor, al elementelor cotarii, prin setarea variabilelor de cotare, astfel :

prin tastarea numelui variabilei la promptul de comanda, sau la promptul DIM, si atribuirea unei noi valori acesteia,

prin utilizarea casetei de dialog DDIM Dimension Style.

Deoarece în AutoCAD sunt 68 de variabile de cotare, metoda cea mai comoda este utilizarea casetei de dialog Dimension Style care nu presupune retinerea de catre utilizator a numelor variabilelor.

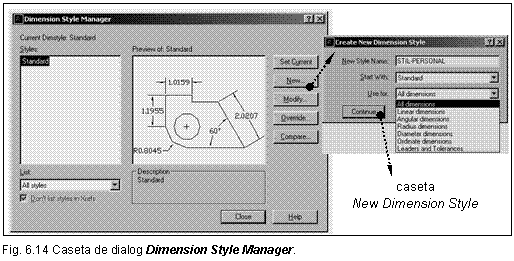

Caseta de dialog Dimension Style Manager (fig. 6.14) (gestionarul stilului de cotare) se poate apela :

de la tastatura (DDIM),

din meniul Dimension, optiunea Style.












Caseta Dimension Style Manager (fig. 6.14) indica stilul curent de cotare, prezinta o previzualizare a acestuia si contine si o serie de butoane, prin actionarea carora se pot crea sau modifica stiluri de cotare.

Astfel, prin selectarea butonului New al se poate crea un stil nou de cotare, asa cum se va explica detaliat în continuare, iar cu butonul Set Current se poate activa unul din stilurile existente. Operatii de editare se pot efectua asupra parametrilor stilului curent (butonul Override) sau asupra unui stil existent, stil de la care se porneste în scopul definirii unui nou stil (butonul Modify). Butonul Compare permite compararea variabilelor de cotare din doua stiluri de cotare.

Etapele definirii unui nou stil de cotare (fig. 6.15)

a) se apasa butonul New din caseta de dialog Dimension Style Manager si în caseta de dialog care apare - Create New Dimension Style, se indica :

numele noului stil ce se defineste,

numele unui stil existent de la care se porneste în definirea noului stil,

categoriile de dimensiuni la care se va aplica stilul nou.

b) se apasa butonul Continue care determina aparitia casetei New Dimension Style cu etichetele :

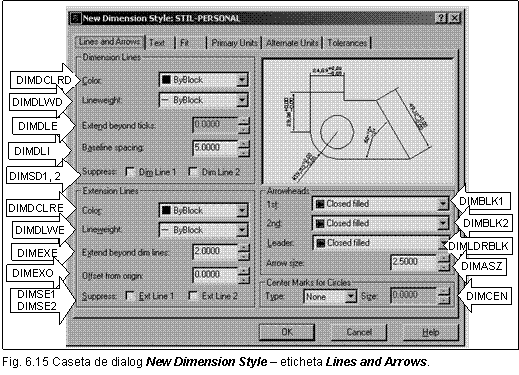

Lines and Arrows (fig. 6.15) ; permite controlul variabilelor de cotare legate de liniile si sagetile din componenta cotelor, dupa cum este prezentat în tabelul 6.3.

















Eticheta Lines and Arrows (linii si sageti)

sectiuni :

variabile :

functie :


Dimension Lines

(aspectul liniei de cota)

Color

seteaza culoarea liniei de cota

Lineweight

seteaza grosimea liniei

Extend beyond ticks

DIMDLE

stabileste prelungirea liniei de cota daca se folosesc vârfuri de sageata oblice


Baseline spacing

DIMDLI

seteaza distanta dintre liniile de cota atunci când cotele au aceeasi linie de baza


Suppress

DIMSD1 DIMSD2

seteaza eliminarea primei

(celei de-a doua) linii de cota


Extension Lines

(aspectul liniilor ajutatoare)

Color

seteaza culoarea liniei ajutatoare

Lineweight

seteaza grosimea liniei ajutatoare

Extend beyond dim lines

DIMEXE

stabileste prelungirile liniilor ajutatoare, dincolo de linia de cota


Offset from origin

DIMEXO

stabileste distanta dintre entitate si linia ajutatoare


Suppres

seteaza eliminarea primei

(celei de-a doua) linii ajutatoare


Arrowheads



(controlul aparitiei si dimensiunilor sagetilor)

1 st

2 st

DIMBLK1

DIMBLK2

seteaza sagetile 1 si 2 definite de utilizator

Leader

DIMLDRBLK

permite alegerea blocului cu sageata de indicatie

Arrow size

DIMASZ

seteaza marimea sagetii

Center Marks for Cercles

(marceje centre cercuri)

Type

seteaza utilizarea marcajelor pentru centre


Size

seteaza dimensiunea marcajelor pentru centre

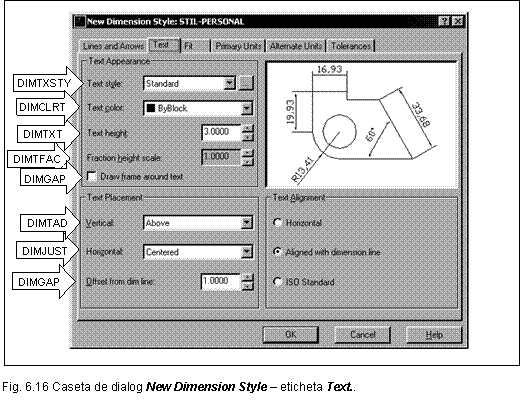

Text (fig. 6.16) ; permite controlul variabilelor de cotare legate de aspectul textului din cadrul cotelor, dupa cum este prezentat în tabelul 6.4.



















Tabelul 6.4 Functiile variabilelor de cotare din eticheta Text.




Eticheta Text

sectiuni :

variabile :

functie :


Text Appeareance (aspectul textului cotei)

Text style

DIMTXSTY

seteaza pentru cota un stil de text definit anterior; butonul din dreapta listei permite crearea unui nou stil cu ajutorul casetei Text Style (fig 6.1,b)

Text color

DIMCLRT

seteaza culoarea textului de cota

Text height

DIMTXT

stabileste înaltimea textului

Fraction height scale

DIMTFAC

seteaza scara fractiilor în functie de dimensiunea textului

Draw frame around text

DIMGAP

stabileste spatiul liber din jurul textului cotei

Eticheta Text

sectiuni :

variabile :

functie :

Text Placement

(controlul pozitiei textului cotei)

Vertical

DIMTAD

stabileste pozitia verticala a textului în raport cu linia de cota

Horizontal

DIMJUST

stabileste pozitia orizontala a textului în raport cu linia de cota








Offset from dim line

DIMGAP

stabileste spatiul dintre cota si linia de cota


Text Alignment

(controlul orientarii textului cotei)

Horizontal

stabileste plasarea textului întotdeauna în pozitie orizontala


Aligned whith dimension line

stabileste alinierea textului cu linia de cota


ISO Standard

stabileste alinierea textului cu linia de cota când cota este scrisa între extremitati si orizontal când este scrisa în afara extremitatilor

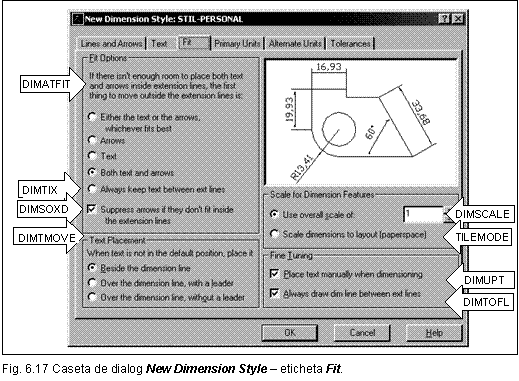

Fit (aranjaza, potriveste) (fig. 6.17) ; permite controlul variabilelor de cotare legate de asezarea textului cotei si a sagetilor, fie între liniile ajutatoare, fie în afara acestora, pe prelungirile liniei de cota, dupa cum este prezentat în tabelul 6.5.






















Eticheta Fit   (plasare fortata)

sectiuni :

variabile :

functie :

Fit Options

(optiuni de plasare fortata)

Either the text or the arrows whichever fits best

DIMATFIT

potriveste textul si sagetile dupa cum încap mai bine, astfel încât sa se creeze o cota cât mai lizibila

Arrows

aseaza fortat sagetile între liniile ajutatoare, textul putând fi asezat în afara acestora daca nu încape

Text


aseaza fortat textul între liniile ajutatoare, sagetile putând fi asezate în afara acestora daca nu încape

Both text and arrows

aseaza fortat atât textul cât si sagetile între liniile ajutatoare

Always keep text between ext lines

DIMTIX

pune textul între liniile ajutatoare, chiar daca nu exista spatiu suficient


Suppress arrows if they don t fit inside the extension lines

DIMSOXD

elimina sagetile daca acestea nu încap între liniile ajutatoare, interzice desenarea liniilor de cota în afara liniilor ajutatoare
