ETAJE AMPLIFICATOARE DE SEMNAL MARE

tehnica mecanica





9.    434t1923e ETAJE AMPLIFICATOARE




DE SEMNAL MARE



Se da amplificatorul de putere în clasa A din figura:

a)    434t1923e    Pentru VBB=6,7 V si VS=1V cum arata vL(t) si iL(t)?

b)    434t1923e


Ce valori ar trebui sa ia VBB si VS astfel încât sa se poata atinge randamentul mediu maxim posibil pentru acest etaj?



Se da amplificatorul în clasa B din figura:

a)    434t1923e    Cum arata vo(t) pentru vi(t) sinusoidala cu amplitudinea de 10V ? Dar pentru o amplitudine de 0,3V?

b)    434t1923e    Care e valoarea randamentului mediu maxim ce se obtine cu aceasta schema? Pentru ce valoare a amplitudinii tensiunii de intrare se obtine acel randament?



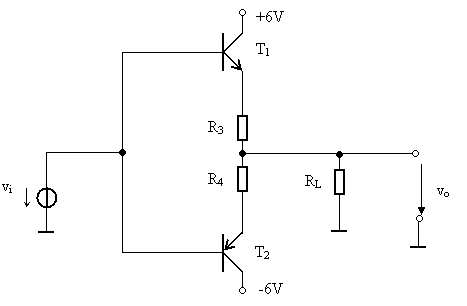

Se da circuitul din figura:

a)    434t1923e    Care tranzistor conduce pentru vi(t) pozitiv? Dar pentru vi(t) negativ?

b)    434t1923e    Pentru ce valori ale vi(t), vo(t) este zero?

c)    434t1923e    Care este domeniul tensiunilor de intrare pentru care la iesire pot aparea distorsiuni?

d)    434t1923e    Cum arata vo(t) pentru vi(t) tensiune sinusoidala cu amplitudinea de 0.3V? Dar pentru amplitudinea de 8V?

e)    434t1923e    Care este rolul rezistentelor R3 si R4?



















Se da amplificatorul în clasa AB din figura:

a)    434t1923e    Cum arata caracteristica statica de transfer în tensiune ?

b)    434t1923e    Se modifica caracteristica statica de transfer în tensiune daca aplicam vI n punctul A? Daca da, cum?

c)    434t1923e    Care este rolul diodelor din circuit?

d)    434t1923e    Care este sensul curentului prin RL pentru vI > 0, respectiv vI < 0?









Se da circuitul din figura:

a)    434t1923e    Ce valori au tensiunile în bazele celor doua tranzistoare în punctele statice de functionare?

b)    434t1923e    Care este CSTV pentru valorile tensiunilor de intrare în intervalul [-9,9] [V]?

c)    434t1923e    Se modifica CSTV daca la iesire se conecteaza un difuzor cu impedanta de 4 Ω? De ce?

d)    434t1923e


Cum arata vo(t) pentru tensiuni sinusoidale cu amplitudinea de 0.3V? Dar pentru valoarea amplitudinii de 4V?



Se da amplificatorul din figura :

a)    434t1923e    Care este rolul amplificatorului operational?

b)    434t1923e    Care sunt caracteristicile statice de transfer în tensiune vO(vI) si vO,AO(vI) pentru vI[-15; 15] [V]?

c)    434t1923e


Cum arata vo(t) si vo,AO(t) pentru vI(t) tensiune sinusoidala având amplitudinea de 0,4V? Dar pentru amplitudinea vi de 4V? Dar pentru amplitudinea vi de 7V?




Tranzitoarele din urmatorul amplificator au b=100 si VBE =0,6. Condensatoarele se considera scurtcircuit la frecventa de lucru.

a)    434t1923e    Cum puteti determina, efectuând masuratori cu un voltmetru de c.c., cât este excursia maxima a tensiunii de iesire?

b)    434t1923e    Cum puteti determina, utilizând un voltmetru de c.c., cât este amplificarea in tensiune a etajului cu T1?

c)    434t1923e    Cât este puterea disipata în sarcina daca la intrare se aplica un semnal sinusoidal cu amplitudinea 10mV, considerând I=10mA?

d)    434t1923e    Cât sunt puterile disipate de tranzistoarele T2 si T3 în cazul de la punctul anterior?

e)    434t1923e    Ce se modifica în functionarea circuitului daca lipseste CE?
