Cum sa construiesti o boxa cu difuzoare

tehnica mecanica




Pentru acest proiect s-au folosit urmatoarele:

2 x difuzoare RCF LF18N401
2 x foi pal nemelaminat de 18mm grosime cu dimensiunea 2700x2070mm
2 x tuburi adeziv Bison Montage Kit
4 x manere tabla
4 x conectori Neutrik NL4MPR
16 x cleme fixare difuzor
16 x suruburi cu cap inbus
16 x saibe plate
16 x saibe grover
200 x holzsuruburi (fixare placi pal)
60 x holzuruburi (fixare manere + plasa protectie difuzor).
0,5l rasina epoxidica
2 x tuburi 1l insonorizant
1l vopsea neagra
0,8 m2 tabla perforata din otel


Am inceput prin a taia placajul conform schitei proiectului (din pacate nu po 23223c24x t sa va ajut decat cu adrese din Bucuresti de unde puteti achizitiona placaj gata taiat la cotele cerute de client).

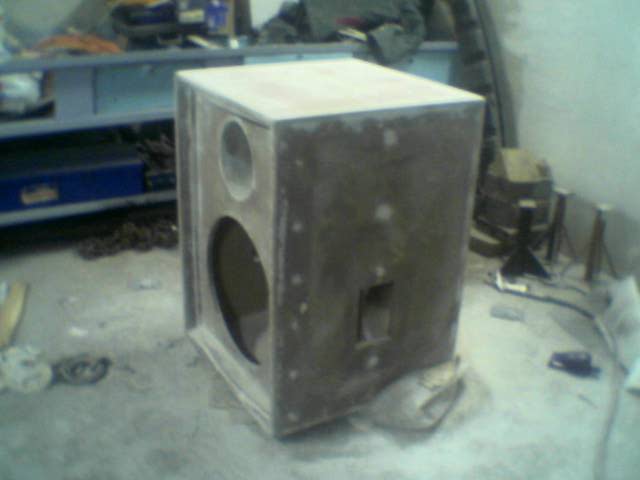

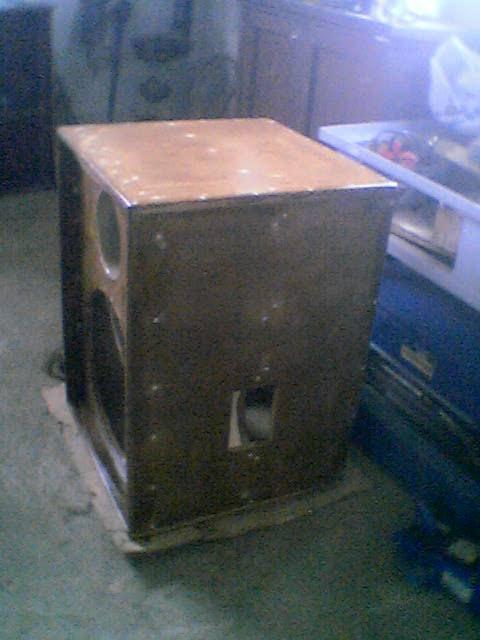

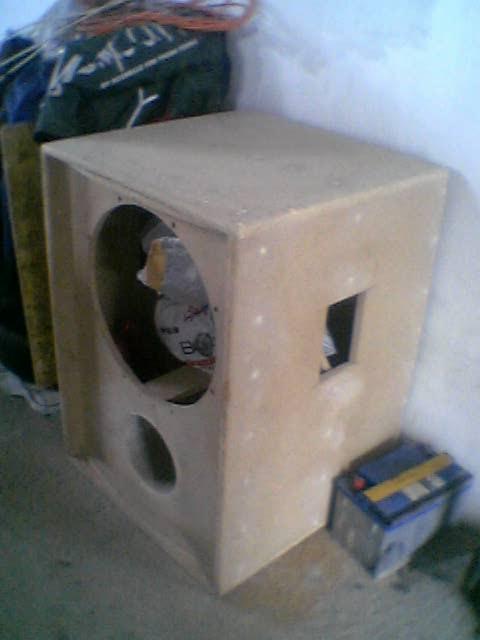

Dupa taierea placajului la cote a urmat asamblarea incintelor, procedeu la care am folosit Bison Montage Kit (am ales acest adeziv puternic in urma testelor facute inainte de asmblarea incintelor cu mai multe tipuri de adeziv) si holzsuruburi cu cap ingropat lungi de 60mm pentru fixarea placilor pana la intarirea definitiva a adezivului.

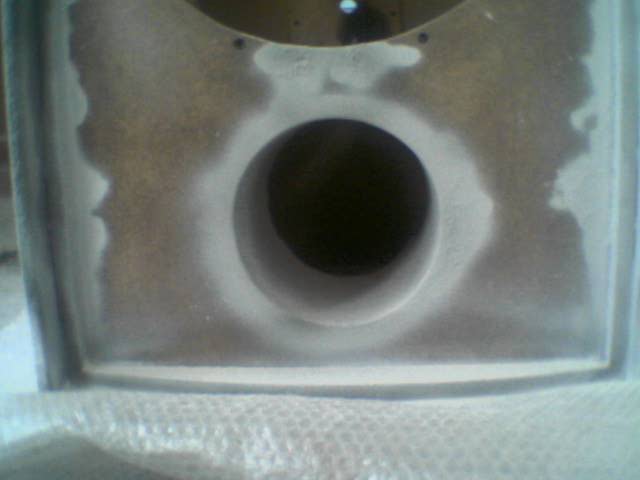

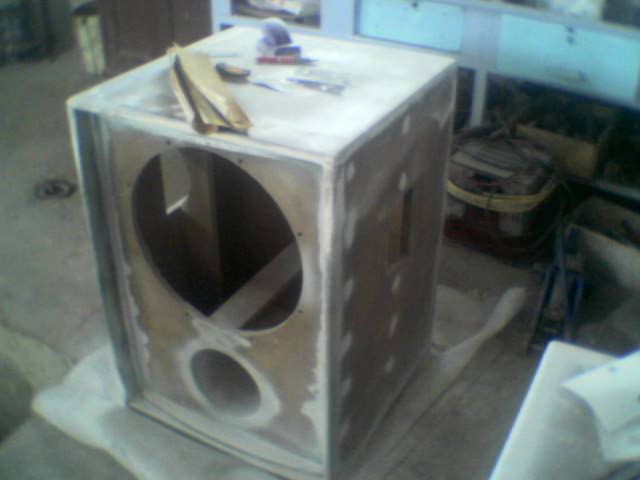

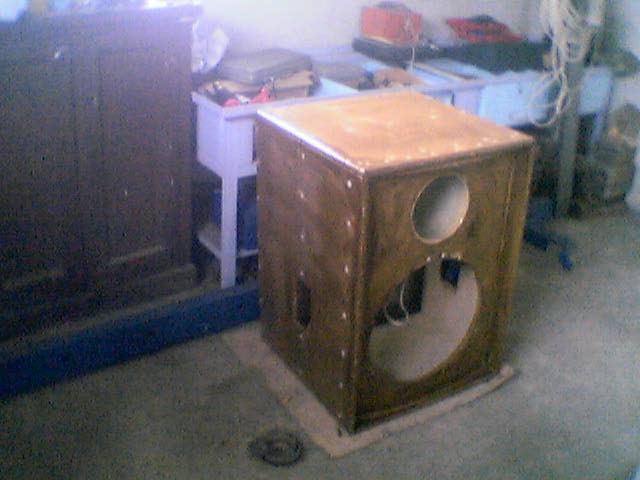

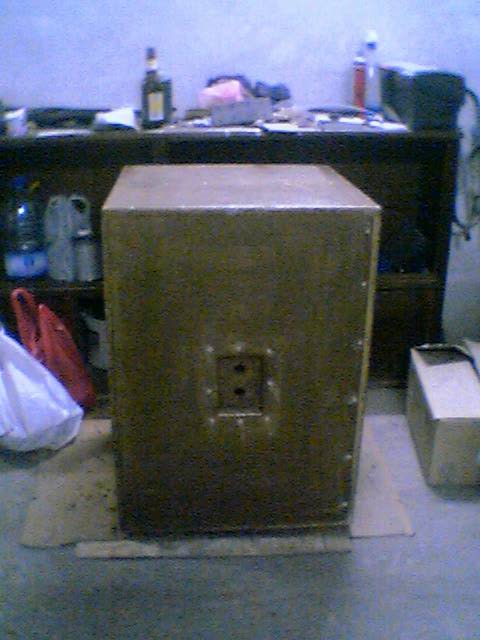

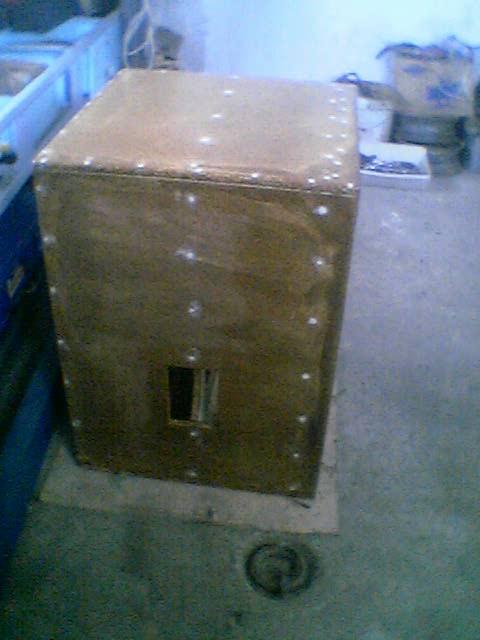

Dupa asamblare incintelor a urmat astuparea gaurilor ramase in urma fixarii placilor de lemn (capul holzsurubului trebuie sa fie ingropat 2-3mm fata de nivelul placii pentru a fi astupate), la acest procedeu am folosit kit din fibra de sticla (se gaseste la orice magazin auto) dar merge la fel de bine si kit-ul auto normal (am ales fibra pentru ca are rezistenta mult mai mare shi adera mai bine pe orice fel de suprafata). Dupa asuparea gaurilor a urmat slefuirea chitului la nivelul placii si rotunjirea canturilor prin slefuire (se poate slefui atat cu masina de slefuit cat si manual cu hartie abraziva cu granulatia P60 sau P80).

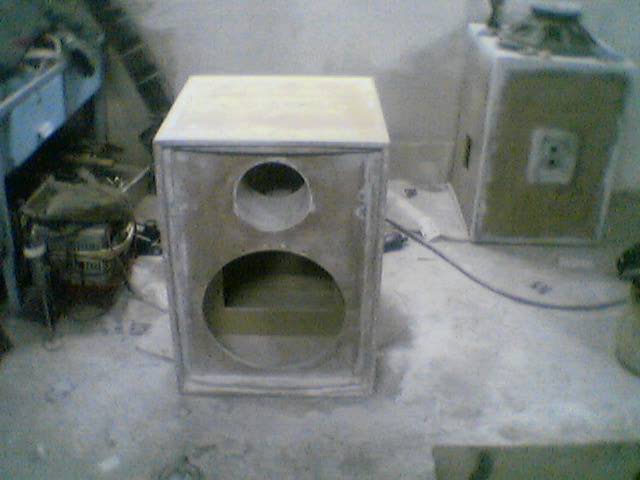

Dupa finisarea chitului si aducerea canturilor la forma dorita am aplicat chit de pistol (identic cu chitul auto, numai ca este lichid) pe suprafetele unde au ramas imperfectiuni sau pori ce nu se puteau astupa cu chit....




A urmat apoi slefuirea chitului de pistol.....

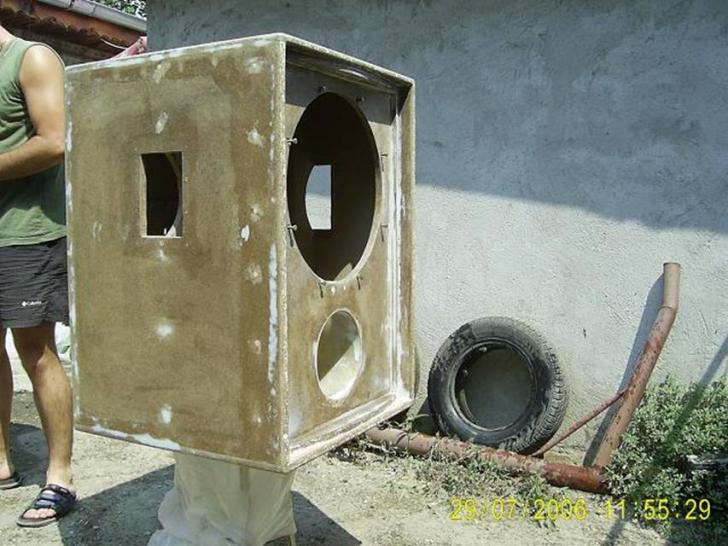

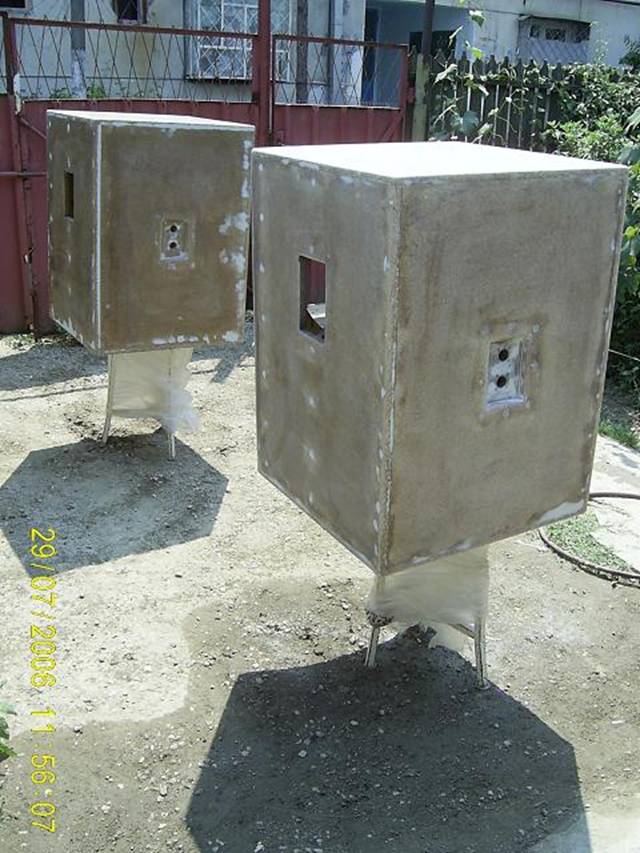

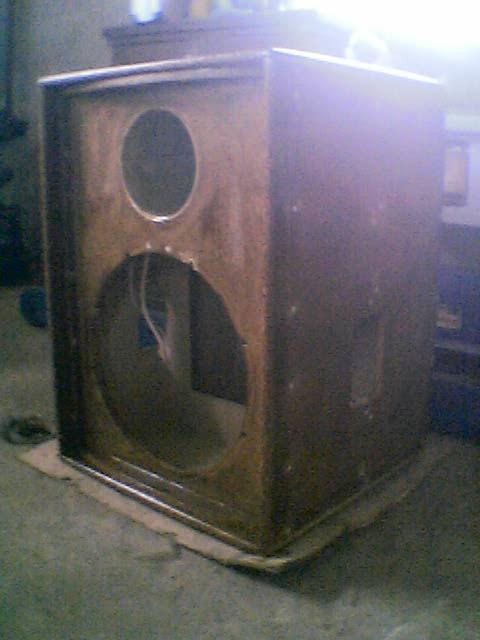

Dupa slefuirea chitului de pistol si astuparea tuturor imperfectiunilor ramase cu chit am aplicat pe toata suprafata incintelor rasina epoxidica (se foloseste la formarea fibrei de sticla), lucru care confera lemunlui atat rezistenta mecanica (rasina patrunde in lemn dupa care se intareste avand in acelasi timp si rol de adeziv) cat si rezistenta la umezeala...







Dupa intarirea rasinii epoxidice (aproximativ o saptamana) a urmat pregatirea incintelor de vopsit, care a constat in slefuirea instregii suprafete a incintelor cu hartie abraziva cu granulatie P240, descoperirea si remedierea tuturor imperfectiunilor ramase, curatarea intergii suprafete de praf si grasime (se poate folosi benzina).

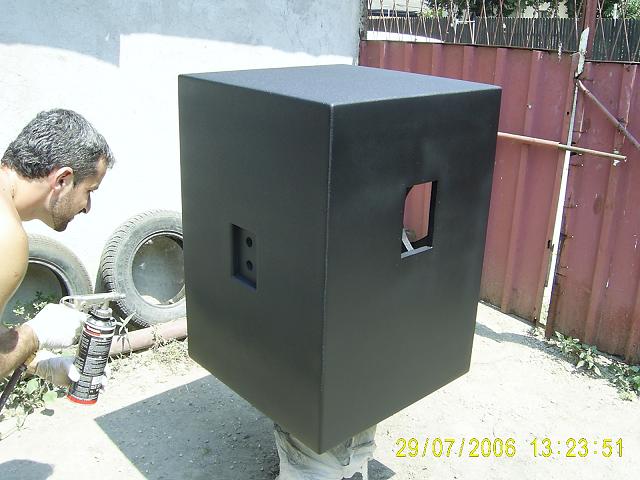

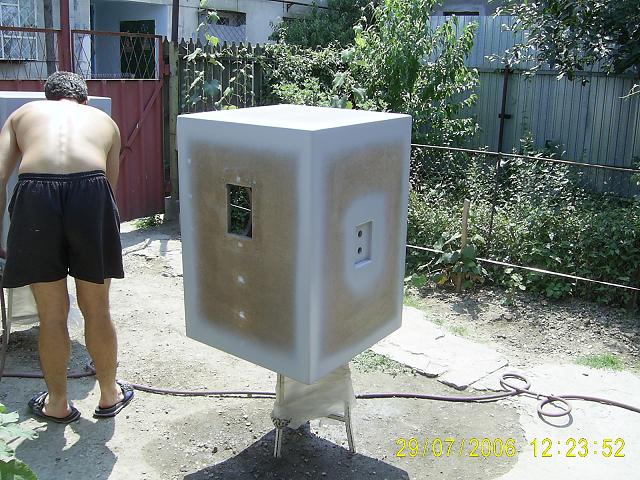

A urmat aplicarea filler-ului pe canturi (filler-ul este cunoscut shi sub denumirea de sprit-chit in domeniul auto) pentru a da canturilor o rezistenta mecanica ridicata.

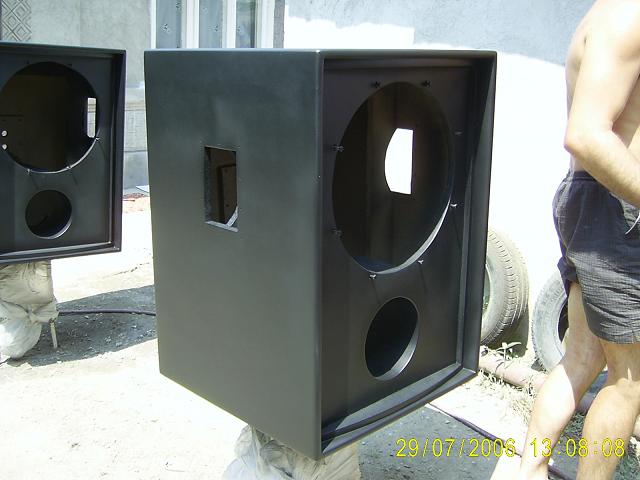

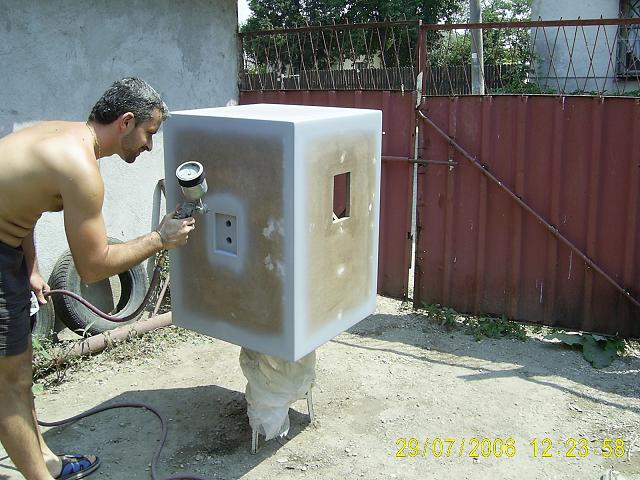

Timpul relativ deuscare al filler-ului este de 10 minute. Dupa uscarea filler-ului am aplicat un strat de insonorizant diluat in proportie de 1/1 (50% insonorizant, 50%nitrodiluant) cu pistolul de vopsit pentru a impregna suprafata inainte de aplicarea propriuzisa a insonorizantului....

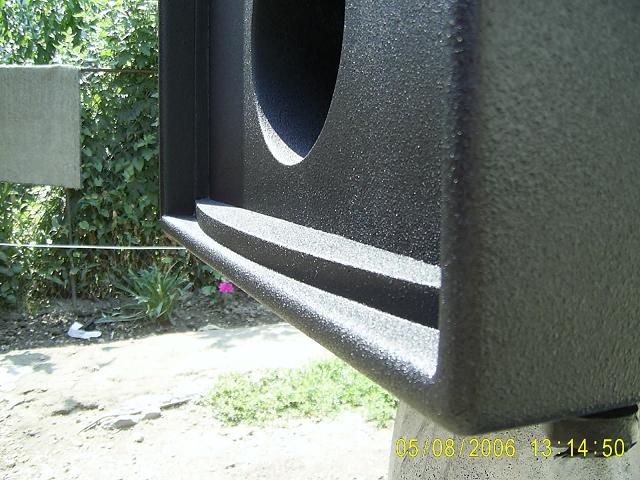

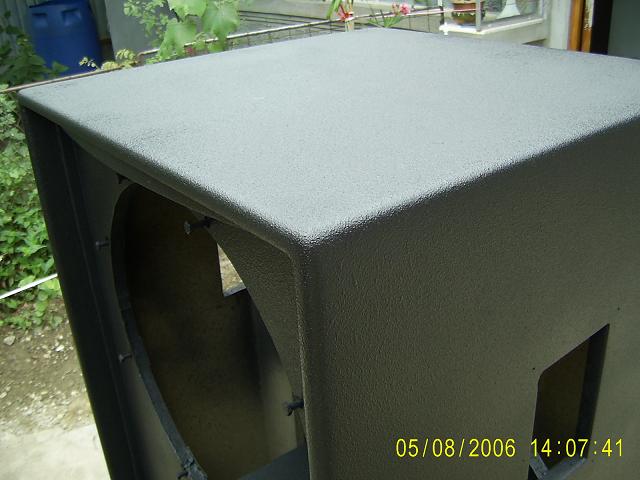

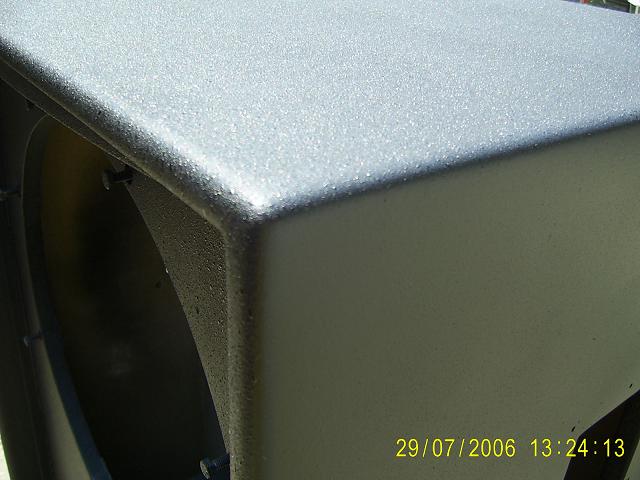

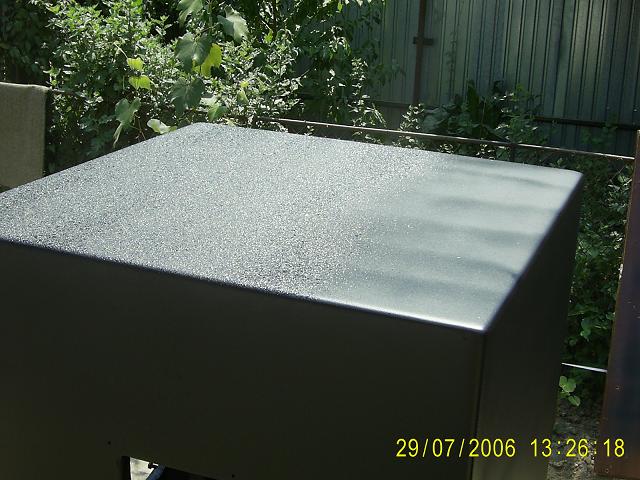

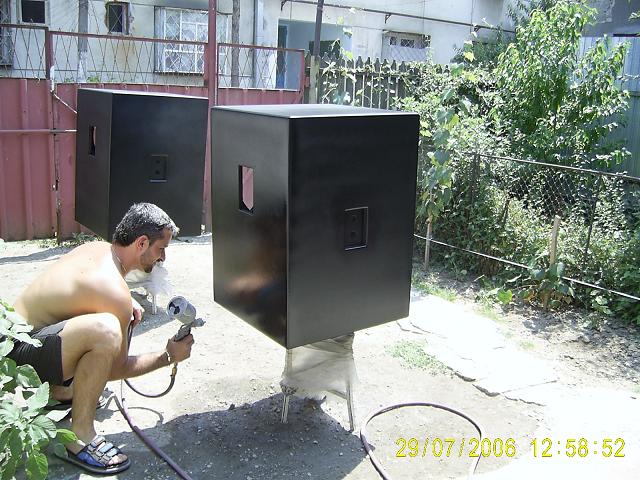

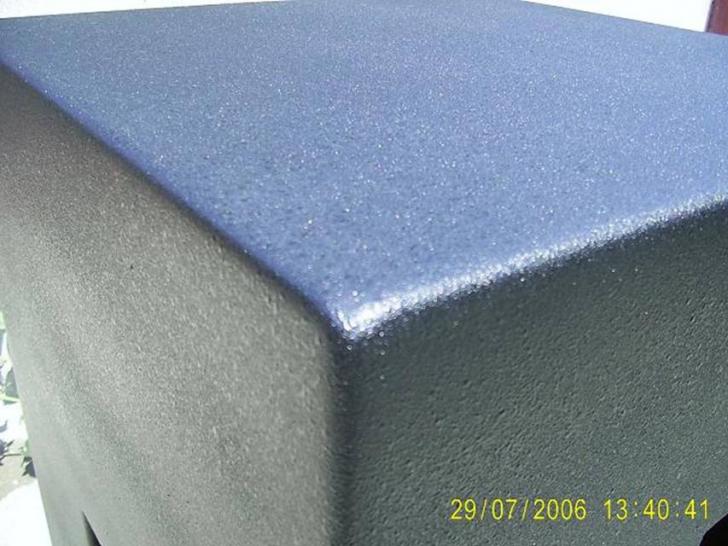

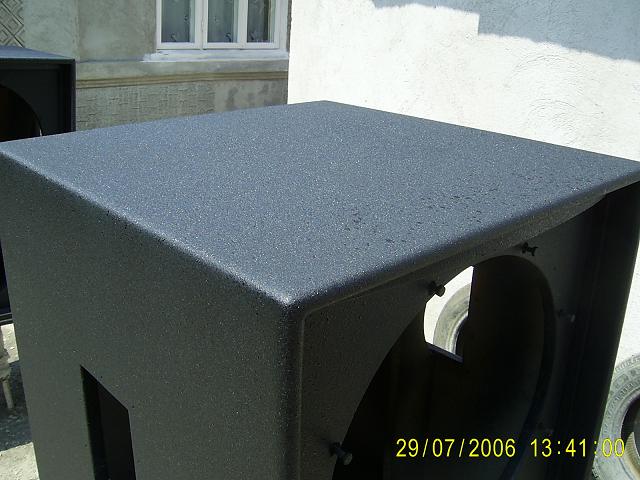

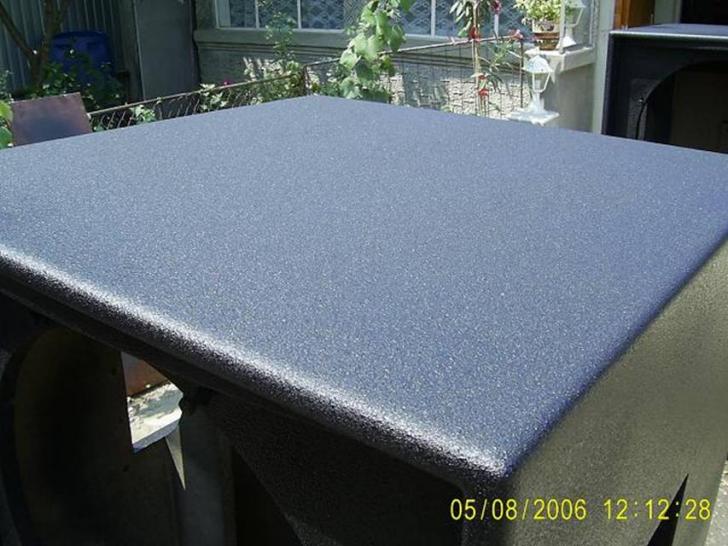

A urmat apoi aplicarea finala a insonorizantului in doua straturi folosind pistolul pentru insonorizant. Insonorizantul nu se va dilua la aceste doua straturi (este bine sa faceti o proba pe o bucata de lemn ininte de aplicare si sa reglati inainte presiunea aerului si marimea stropilor). Eu am aplicat insonorizant produs de firma Teroson, nediluat, cu o presiune a aerului de aproximativ 2 - 2.5 bar.

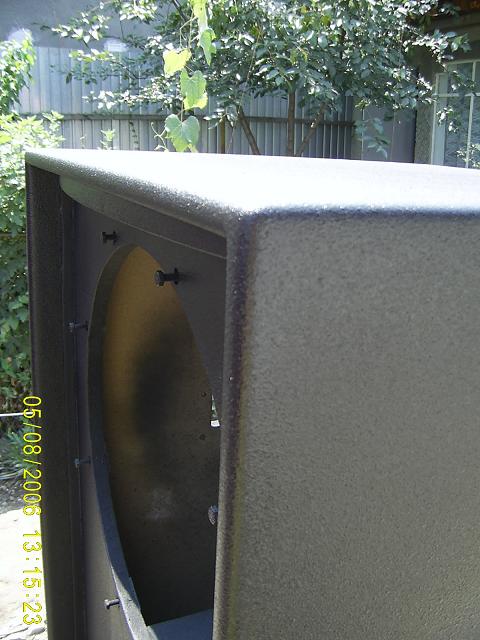

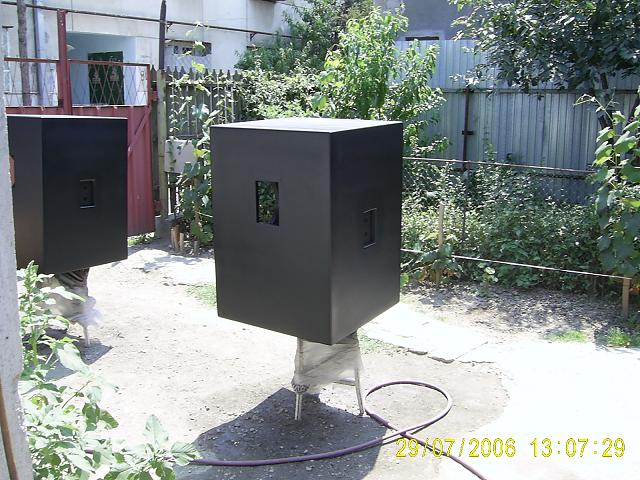

La o saptamana dupa aplicarea insonorizarntului, dupa ce insonorizantul sa uscat in profunzime (de obicei dupa ce nu mai miroase a diluant), am aplicat vopsea neagra (nu aplicati vopseaua inainte ca insonorizantul sa se usuce in profunzime, intrucat au timp diferit de usacare, vopseaua are nevoie de mult mai putin timp de uscare fata de insonorizant creeand o pelicula deasupra insonorizantului acesta nemaiavand posibilitatea sa se usuce si sa capete rezistenta mecanica maxima)....Am aplicat doua straturi de vopsea neagra la interval de 20 de minute (daca va grabiti nu lasati primul strat sa se usuce, veti avea surpriza ca al doilea strat sa se scurga si sa strice intregul aspect al lucrarii.....

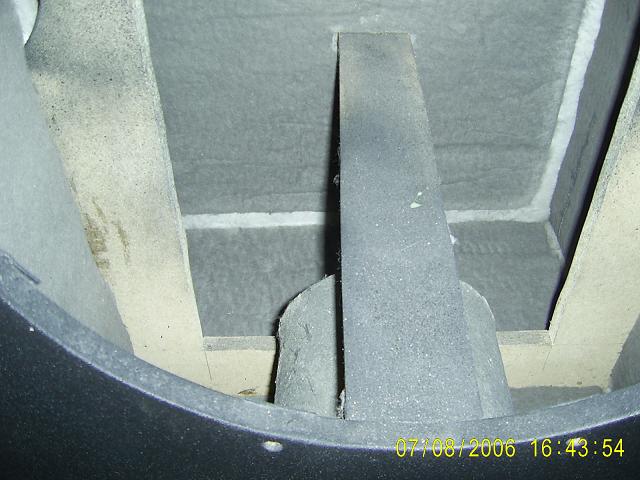

Am lasat apoi incintele sa se usuce in profunzime aproape doua saptamani dupa care am aplicat materialul fonoabsorbant, am folosit filtre uzate care se folosesc la cuptorul de vopsit (au fost cele mei potrivite fiind de accesi consistenta si grosime ca si cele originale) pe care le-am lipit cu prenadez de peretii incintelor (merge si cu un capsator,dar nu am avut la inemana)......





Am montat apoi accesoriile: manerele, picioarele, mufele,etc.

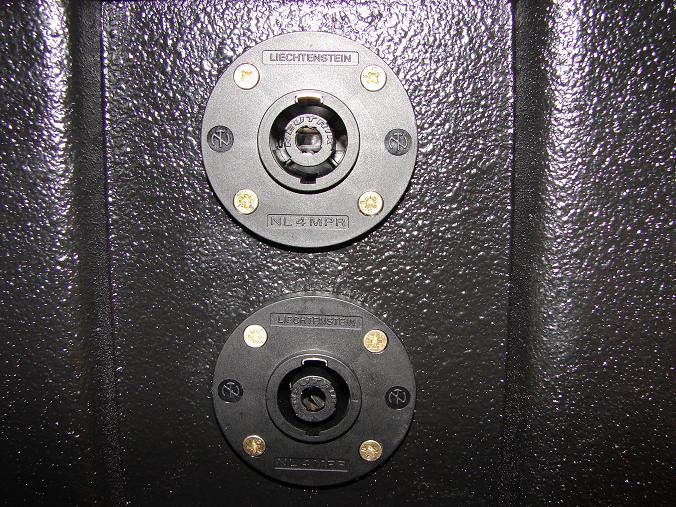

Conectorii de panou folositi au sunt Neutrik NL4MPR

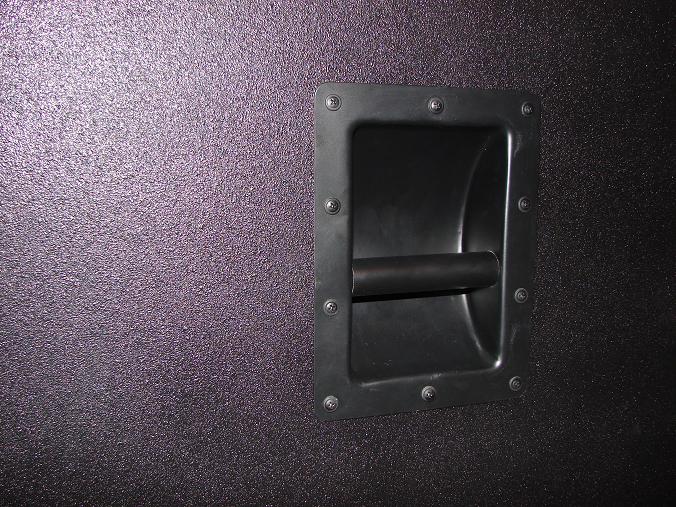

Manerele sunt cele obisnuite pe care le gasiti pe acest site.

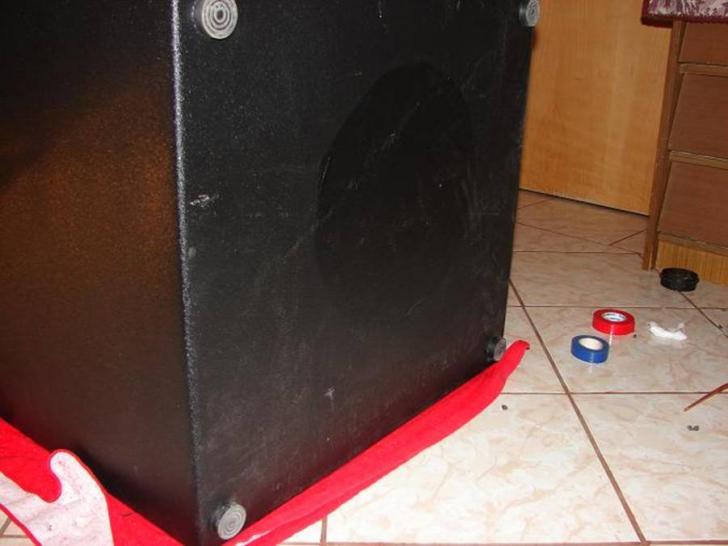

Piciorusele sunt cuparate de la un magazin de piese pentru electrocasnice si se folosesc la masinile de spalat...

Suruburile folosite au fost suruburi normale,suruburi care se gasesc prin magazine pe care am aplicat vopsea nearga cu un spray (din pacate nu prea se gasesc negre pe la noi)....

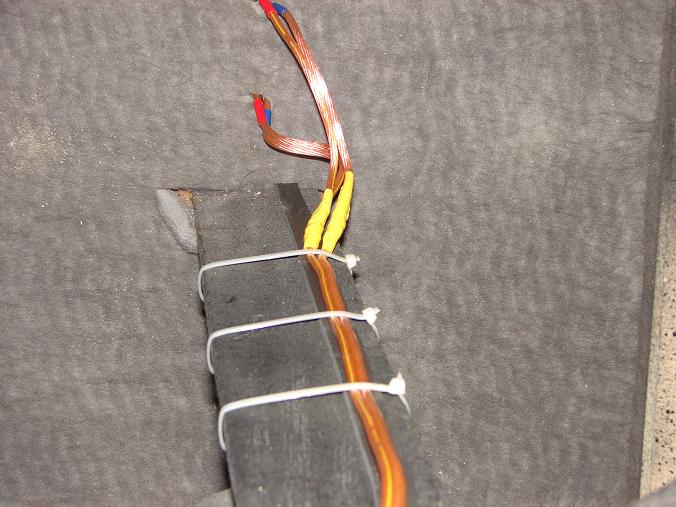

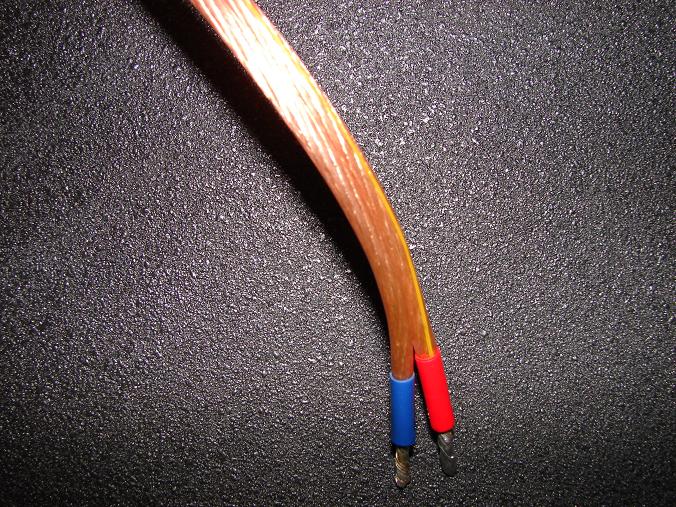

Conectarea electrica a difuzorului la conectorii de panou a fost facuta cu cablu electric cu izolatie siliconica avand doi conductori cu sectiunea de 4mm2... Conectarea conductorului la conectorii de panou a fost facuta prin cositorire pentru a impiedica oxidarea contactelor sau contactul imperfect...

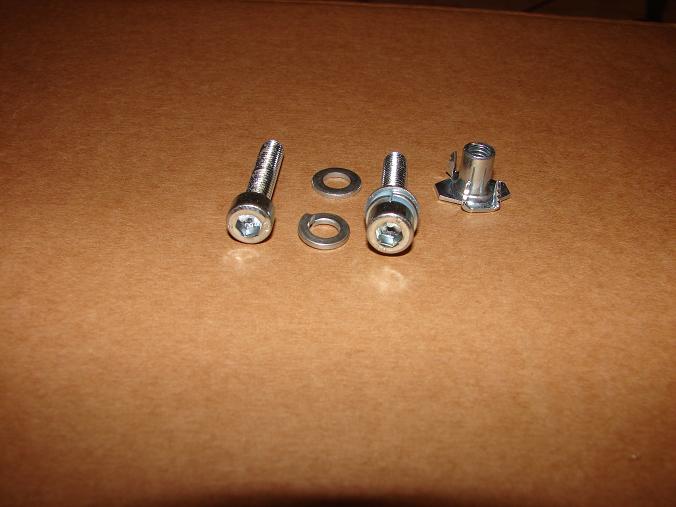

Dupa conectarea conductorului la difuzor a urmat fixarea difuzorului in incinta cu ajutorului a 8 cleme M6 si a 8 suruburi cu cap inbus M6 de 35mm lungime, cu saiba plata si saiba grover pentru a impiedica slabirea accidentala datorata vibratiilor.



Dupa fixarea difuzoarelor a urmat montarea plasei de protectie cu 16 holzsuruburi

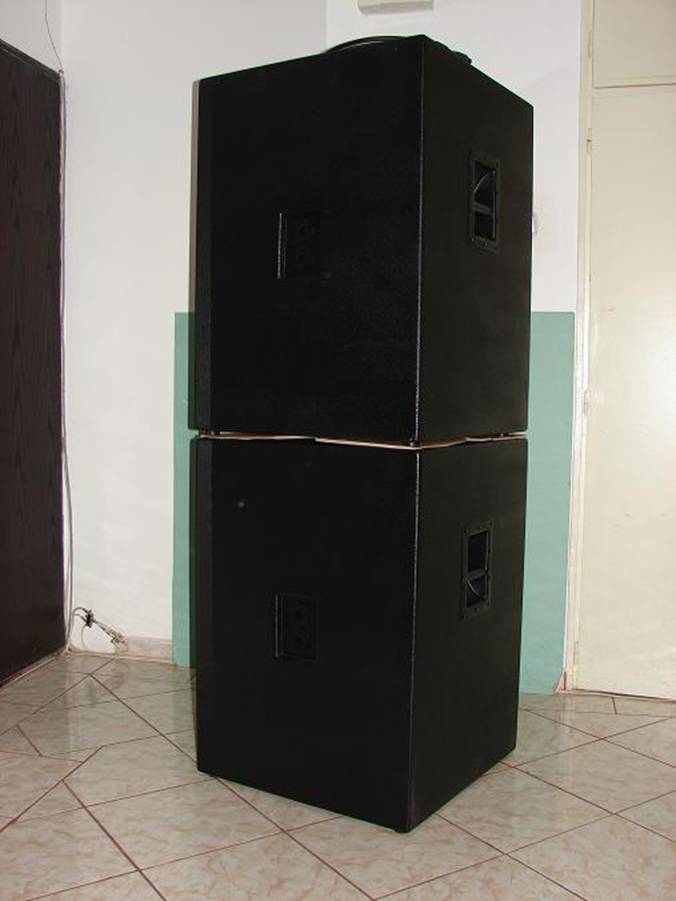

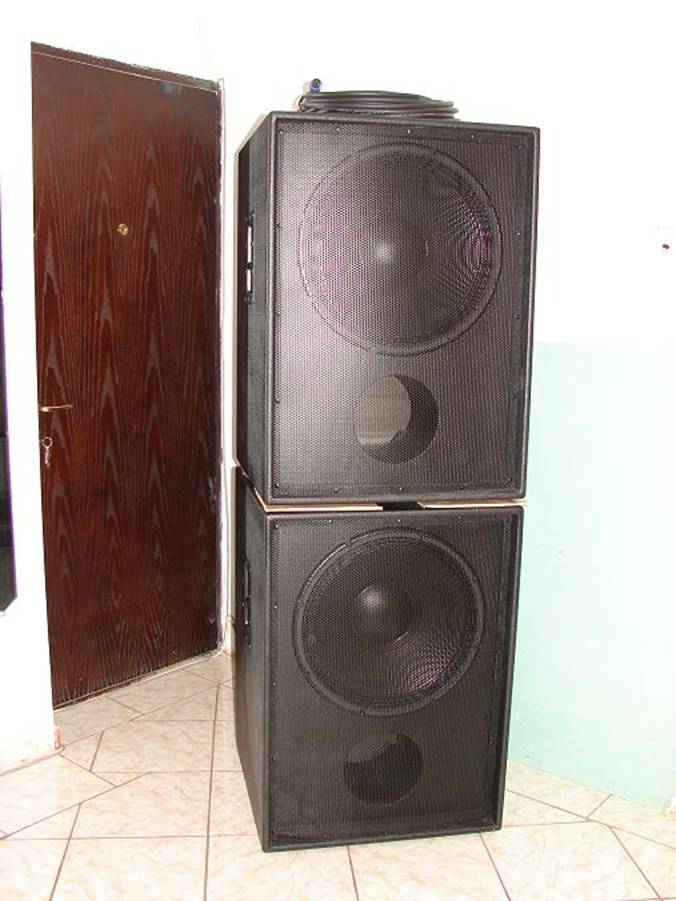

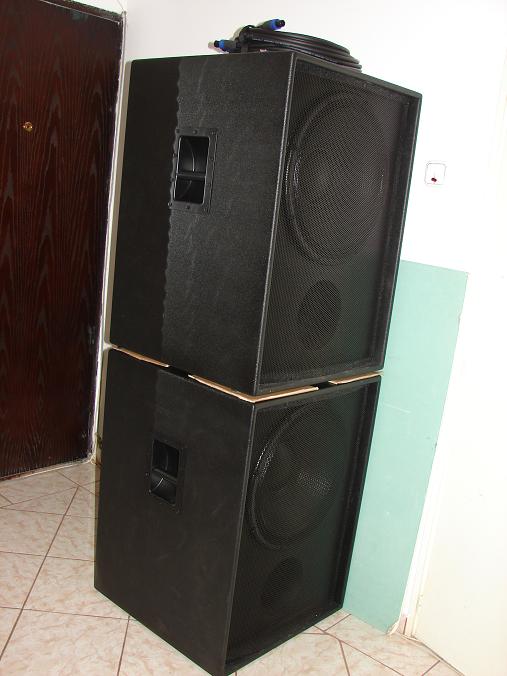

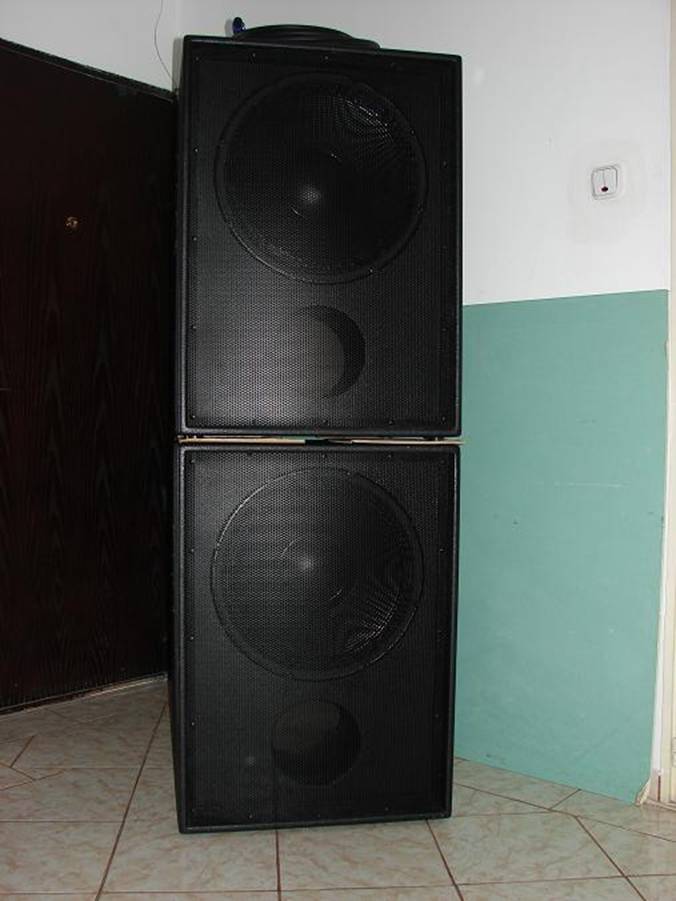

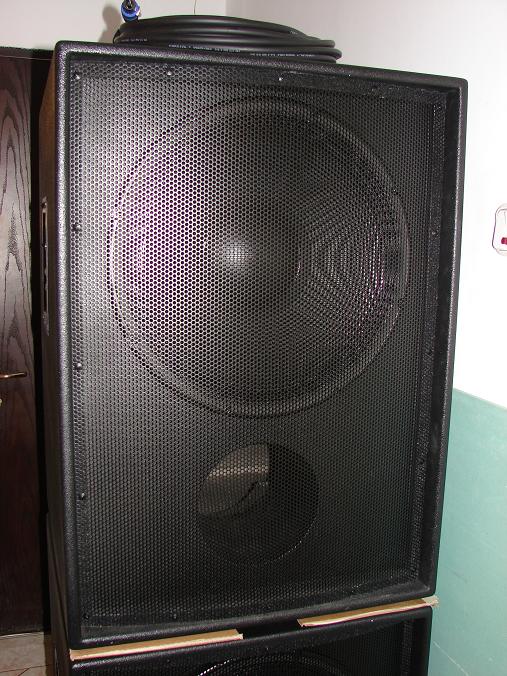

Shi in sfarsit, finish..............





[IMG] https://img518.imageshack.us/img518/4087/50zt4.jpg[/img]

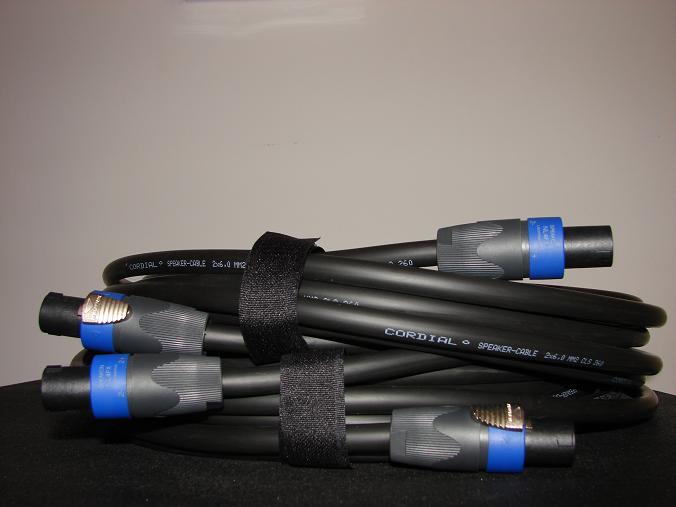

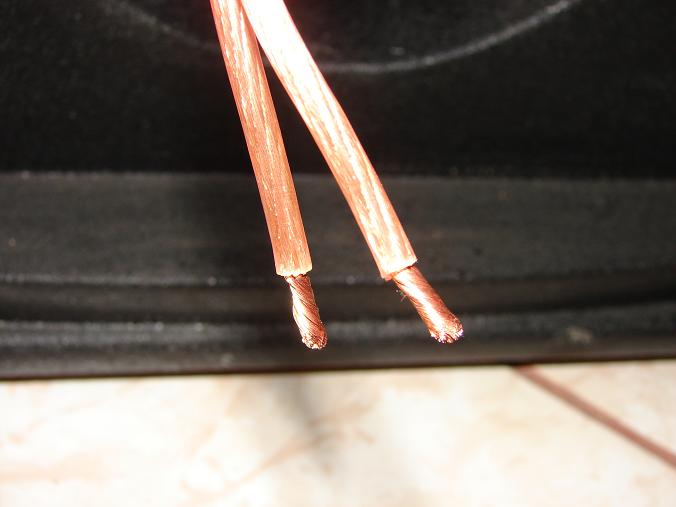

Cablurile pentru aceste boxe au fost confectionate din conductor de 2x6mm2 si conectori Neutrik NL4FX
