Varianta 55

tehnica mecanica


Varianta 55


SUBIECTUL I (30 puncte)


I.2.Pentru fiecare din cerintele de mai jos (1 - 5), scrieti pe foaia de examen, litera



corespunzatoare raspunsului corect.

(10p)

1. Masurarea lungimii cu ajutorul unei rigle gradate este o metoda:

a. indirecta explicita; 121g617b

b. indirecta implicita;

c. prin comparare succesiva;

d. directa;

2. Calibrele sunt masuri terminale folosite la:

a. verificarea valorilor extreme admisibile

b. masurarea planitatii suprafetelor prelucrate prin lepuire;

c. determinarea conicitatilor interioare;

d. masurarea interstitiului dintre doua suprafete prelucrate;

3. Un avantaj al asamblarilor cu stifturi este:

a. suporta eforturi tangentiale relativ mari;

b. prelucrarea gaurilor se face cu precizie ridicata;

c. transmite forte relativ mari;

d. strāngerea se produce fara a se folosi elemente auxiliare;

4. Micrometrele sunt mijloace de masurare pentru:

a. tensiuni;

b. suprafete;

c. lungimi;

d. unghiuri;

5. La masurarea unghiurilor cu masuri terminale se folosesc:

a. cale unghiulare, raportoare;

b. cale unghiulare, echere, sabloane, calibre;

c. capete divizoare;

d. microscoape universale;


I.2.Īn coloana A sunt indicate diferite Marimi masurate iar in coloana B, Simboluri ale

unitatilor de masura corespunzatoare acestora. Scrieti pe foaia de examen asocierile

corecte dintre fiecare cifra din colana A si litera corespunzatoare din coloana B.

(10p)











I.3. Transcrieti pe foaia de examen, litera corespunzatoare fiecarui enunt (a, b, c) si notati īn

dreptul ei litera A, daca apreciati ca raspunsul este adevarat sau litera F, daca apreciati ca

raspunsul este fals. Īn cazul īn care considerati ca raspunsul este fals, transformati raspunsul īn asa fel īncāt aceasta sa devina adevarat.

(10p)


a. Unitatea de masura a energiei electrice se numeste Joule;

b. Planimetrul rectiliniu este folosit pentru masurarea volumelor;

c. Precizia de masurare a sublerului poate fi: 0,01mm, 0,5mm, 0,2mm.





SUBIECTUL II (30 puncte)


II.1. Definiti timpul de raspuns al mijloacelor de masurare

(4p)


II.2. Scrieti, pe foaia de examen, informatia corecta care completeaza spatiile libere:

(6p)

a. Lipirea este un procedeu de asamblare ...(1)...folosita la piese

metalice cu material de adaos in stare fluida.

b. Operatia de presare a tablelor in zona nitului pentru o buna etansare poarta

numele de ...(2)....

c. La asamblarea prin presare longitudinala pentru a micsora forta de presare si

a evita ...(3)...pieselor, suprafetele de contact se curatasi se ung cu

ulei īnainte de presare.


II. 3. Īn schema de mai jos se prezinta o clasificare a proceselor de productie.

(10p)


a. Completati spatiile libere cu tipurile de procese specifice clasificarii.

b. Dati cate un exemplu pentru doua dintre aceste tipuri de procese.

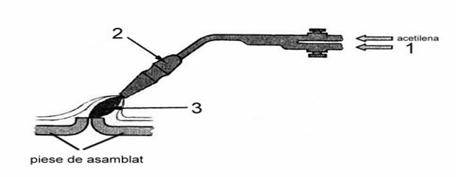

II.4. In figura de mai jos este reprezentata schema unui procedeu de asamblare.

(10p)



a. Identificati procedeul de asamblare.

b. Precizati elementele notate cu 1, 2, si 3




SUBIECTUL III (30 puncte)



Realizati un eseu structurat cu tema "Procesul de asamblare", dupa urmatoarea

structura:

a. Definirea asamblarii si a procesului de asamblare

b. Enumerarea a trei documente tehnologice necesare proiectarii procesului de

asamblare;

c. Descrierea fiecarui document tehnologic necesar proiectarii procesului de

asamblare;

d. Caracterizarea operatiei de asamblare ca parte componenta a procesului de

asamblare;

e. Precizarea conditiilor impuse proiectarii unui proces tehnologic de asamblare.
















Varianta 55 Rezolvare :



Subiectu 1:


d

a

a

c

a




1- b

2- c

3- e

4- a

5- d




a)A

b)Planimetrul rectiliniu este folosit pentru masurarea ariilor lungi si inguste

c) Precizia de masurare a sublerului poate fi : 0,1;0,05;0,02.


Subiectul 2 :


  1. Timpul de raspuns al mijloacelor de masurare - intervalul de timp scurt intre momentul aparitiei unei variatii tip treapta a valorii masurandului si momentul in care aparatul indica o valoare de 90 % din indicatia maxima .
  2. a) 1-nedemontabila

b) 2-etansare

c) 3-coroziune


  1. - productie individuala

-productie de serie

-productie de masa


Subiectul 3:


Procesul de asamblare:


Asamblarea este imbinarea a 2 aau mai multe piese definitiv prelucrate , intr-o anumita succesiune astfel incat sa formeze un produs finit , care sa corespunda din punct de vedere tehnic scopului pentru care a fost proiectat .

Procesul de asamblare reprezinta etapa finala a procesului tehnologic si este executat in general in aceeasi intreprindere in care au fost executate si piesele..


Documentele tehnologice necesare realizarii operatiei de asamblare


1.Schema de asamblare - contine succesiunea montarii fiecarei piese sau unitati de asamblare

2. Fisele tehnologice - contin operatiile procesului tehnologic de asamblare si principalele date necesare pentru efectuarea asamblarii. Se īntocmesc pe baza schemei de asamblare si numai pentru productia individuala si īn serie.

3. Planurile de operatii - contin descrierea amanuntita a operatiilor cu fazele componente. Se īntocmesc pentru productia de serie sau de masa

4. Ciclograma asamblarii - reprezinta timpul īn cursul caruia se executa toate operatiile de asamblare.
