Determinarea tendintei de fisurare la rece
Pentru fiecare metoda in parte se supun incercarii min. 3 probe, iar incercarile se executa in conditiile atmosferei ambiante de incercare conf. STAS 6300-34.
A) Metoda de incercare pe imbinari sudate cap la cap
Forma si dimensiunile probelor pentru
incercare pe imbinari sudate cap la cap
a.2. Examinarea probelor:
- Dupa sudare probele se pastreaza 24 de ore in atmosfera ambianta, daca nu se prevede astfel in standardul sau in documentatia tehnica a produsului;
- Daca acest interval de timp, pe suprafata probelor se aplica lichide penetrante si se supun unei examinari vizuale, folosind o lupa de 10X in vederea evidentierii prezentei fisurilor;
- Probele se prelucreaza prin aschiere pe fata inferioara, folosind lichide de racire pana la nivelul radacinii cusaturii dupa care se aplica lichide penetrante in vederea evidentierii fisurilor la radacina;
Suprafetele probelor de incercare se supun unui atac metalografic in solutie de 2-4% acid azotic in alcool etilic si apoi se examineaza la o marime de cel putin 100X.
a.3. Aprecierea rezultatelor
Tendinta de fisurare la rece se apreciaza prin:
- indicele de fisurare la suprafata I.
prin relatia:
b.2. Examinarea probelor
- Dupa sudare, probele se pastreaza cel putin 72 ore in atmosfera ambianta daca nu se prevede altfel in standardul sau documentatia tehnica a produsului.
- Dupa acest interval de timp, pe suprafetele probelor se aplica lichide penetrante si se supun unei examinari, folosind o lupa de marire 10X in vederea evidentierii fisurilor.
- Probele se prelucreaza prin aschiere, folosind lichide de racire, conform figurii in 3 sectiuni transversale pe cusaturile de incercare 3 si 4 dupa liniile uu; vv; ww dupa ce in prealabil s-au decupat epruvetele dupa liniile xx, yy, zz.
Suprafetele probelor prelucrate se supun unui atac metalografic in solutie de 2-4% acid azotic in alcool etilic si apoi se examineaza la o marime de cel putin 100X.
b.3. Aprecierea rezultatelor
Tendinta de fisurare la rece se apreciaza prin indicele de fisurare I.F. calculat cu relatia:
I.F. =
unde lfi - lungimea unei fisuri oarecare (mm)

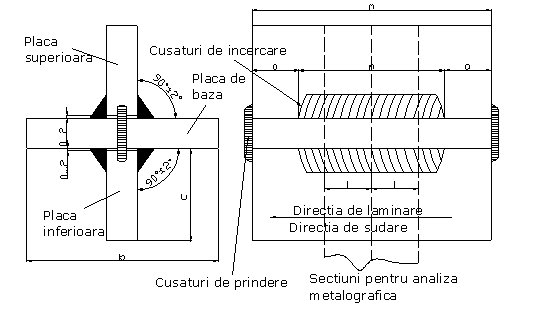

C) Metoda de incercare pe imbinari in cruce se executa pe epruvete de forma si dimensiunile din figura:.
Tablele se fixeaza in pozitie perpendiculara cu ajutorul unor cusaturi laterale de prindere, folposind curentul maxim pentru MA ales. Cusaturile de incercaree se executa in pozitia orizontala in jgeab, intr-o singura trecere, fara intreruperea arcului.
Probele astfel pregatite se lasa cel putin 72 de ore in aer liber dupa care se examineaza cu lichide penetrante pentru a evidentia prezenta eventualelor fisuri. Se taie epruvete perpendicular pe cusaturile de incercare si se supun apoi controlului metalografic la o putere de marire de cel putin 100 ori.
Tendinta de fisurare se determina cu ajutorul unui indice de fisurare, IF:
k= cateta cusaturii, in milimetri
Forma si dimensiunile probelor pentru
incercare pe imbinari sudate in cruce
|
