EAGLEMASTER CL 5100T

tehnica mecanica


EAGLEMASTER CL 5100T






FUNCTII DE BAZA

·   &nb 545n1322f sp;   &nb 545n1322f sp; Led ce avertizeaza ca autoturismul este protejat.

·   &nb 545n1322f sp;   &nb 545n1322f sp; Inchiderea si deschiderea usiilor din telecomanda.

·   &nb 545n1322f sp;   &nb 545n1322f sp; Deschiderea portbagajului din telecomanda.

·   &nb 545n1322f sp;   &nb 545n1322f sp; Avertizare optica/acustica la mers inapoi

·   &nb 545n1322f sp;   &nb 545n1322f sp; Ridicare automata geamuri la armare

·   &nb 545n1322f sp;   &nb 545n1322f sp; Inchidere centrala inclusiv relee

·   &nb 545n1322f sp;   &nb 545n1322f sp; Sensor de soc cu 2 praguri fizice reglabile independent- 4 fire.

·   &nb 545n1322f sp;   &nb 545n1322f sp; Butoane de panica si armare silentioasa pe telecomanda

·   &nb 545n1322f sp;   &nb 545n1322f sp; Avertizare optica/acustica la efractie

·   &nb 545n1322f sp;   &nb 545n1322f sp; Sirena de 20W.

·   &nb 545n1322f sp;   &nb 545n1322f sp; Releu stop motor

·   &nb 545n1322f sp;   &nb 545n1322f sp; Aprindere lampi la dezarmare


FUNCTIILE TELECOMENZII

Butonul 1

Armeaza/Anti-Carjack in asteptare (cu contactul pus apasati 2 secunde)

Butonul 2

Dezarmeaza/Deschide portbagajul (apasati timp de 2 secunde)

Butonul 3

Armare silentioasa

Butonul 4

Panica/Localizare auto/ Anti-Carjack (cu contactul pus apasati 2 secunde)



FUNCTIILE TELECOMENZII APASAND DOUA BUTOANE


Anuleaza senzorul-Cand sistemul este armat tineti butoanele apasate 2 secunde


Modul valet-Cu contactul pus tineti butoanele apasate 2 secunde


Modul de programare- Cind sistemul este dezarmat tineti butoanele apasate 2 sec


PROGRAMAREA SISTEMULUI DIN TELECOMANDA

Pentru a intra in modul de programare: Sistemul trebuie sa fie dezarmat si contactul luat. Tineti butoanele 1+2 apasate 2 secunde : sirena va emite un sunet si sistemul va fi in modul de programare.

Pentru a accesa functiile sistemului : Se apasa butonul 1 de un numar de ori al functiei ce se doreste apelata. In paralel LED-ul va clipi .Exemplu: Pentru a seta numarul 2 : apasati butonul 1 de doua ori,LED-ul va clipi de doua ori dupa o pauza .Dupa aceea apasati butonul 2 pentru a selecta "cu" sau "fara" cu confirmarea sirenei, un sunet(fara caracteristica), doua sunete (cu caracteristica).

Pentru iesire: tineti butoanele 1+2 apasate 2 secunde, sirena va emite doua sunete, ceea ce confirma iesirea din modul de programare.


TABELUL CU PROGRAMARI


Descrierea functiei

Un sunet

Doua sunete

Clipirile

led-ului

Apasati butonul 1 pentru a selecta




Blocarea usilor la punerea contactului

*auto

frana


Avertizare optica la deschiderea usilor

*cu



fara


Armare pasiva la inchiderea ultimei usi

cu

*fara


Armare pasiva cu blocarea usilor

cu

*fara


Imobilizator motor

cu

*fara


Inchiderea geamurilor (temporizare motor)

*2secunde

30secunde


Aprindere temporizata lampi la dezarmare

cu

*fara


Avertizare Sonora la mersul cu inapoi

*cu

fara

Nota: Setarile fabricantului(*)


DESCRIEREA FUNCTIILOR PROGRAMABILE

1) Blocarea usiilor la punerea contactului: Daca setati "auto",cind puneti contactul dupa 10 secunde, usile se vor autoincuia.Daca o usa este deschisa in interval de 10 secunde comanda de inchidere va fi anulata. Daca setati "brake" ,cind puneti contactul apasati pedala de frana de 2 ori si usile se vor incuia.Cind luati contactul usile se vor descuia.

2) Avertizare la deschiderea usilor: Daca setati "cu", cu contactul pus daca usa este deschisa sau nu este bine inchisa, lampile vor clipi pentru a avertiza soferul.

3) Armare la inchiderea ultimei usi: Daca setati "cu"; cu contactul pus sistemul se va arma automat in 30 de secunde dupa inchiderea ultimei usi:LED-ul va clipi repede.

4) Armare pasiva cu blocarea usilor : Daca doriti functia de mai sus cu autoblocare usi, selectati functia 3 "cu" apoi setati functia 4 tot "cu" si usile se vor bloca la autoarmar

5) Imobilizatorul : Daca setati "cu", la 2 min dupa ce ati oprit motorul sau daca deschideti usa in mai putin de 2 min de la oprirea motorului, sistemul va bloca motorul (va actiona releul stop motor).

Nota:daca setati aceasta caracteristica "cu", punctele 3 si 4 se vor seta automat pe "fara"

6) Inchiderea geamurilor: Aceasta iesire este negativa(-) si se poate seta pe 2 sec sau 30 sec. pentru a utiliza aceasta optiune apasati butonul 1 si sistemul se va arma, geamurile se vor actiona timpul setat.

7) Intirzierea opririi lampilor / Iluminarea de noapte: Daca activati functia "cu" lampile se vor aprinde timp de 30 sec la dezarmare pentru a va permite intrarea in masina in conditii de siguranta.

8) Avertizare sonora la mersul inapoi: Daca activati functia "cu" atunci cind autoturismul merge inapoi , lampile vor clipi si sirena va emite 4 sunete in mod repetat pentru a preveni un eventual accident. Daca setati "fara" numai lampile vor clipi la mersul inapoi.


FUNCTIILE STANDARD


Pentru a arma sistemul: Pentru a arma sistemul apasati butonul 1(sistemul fiind dezarmat).Sistemul va raspunde cu un sunet ,lampiile vor clipi o data, usile se inchid , releul decupleaza motorul si LED-ul va clipi normal.

Armare silentioasa: Apasati butonul 3 cind sistemul este dezarmat; lampiile vor clipi o data, usile se inchid , releul decupleaza motorul iar tamper-ii nu vor activa sirena, dar daca usa sau contactul va fi pus atunci sirena se va activa.

Izolarea sectoarelor cu erori: Daca armati si o zona nu este bine inchisa ,sistemul va avertizeaza prin 4 sunete.Sistemul va izola zona respectiva si le va proteja pe celalalte.

Auto reset : Daca autoturismul este violat, sistemul declanseaza sirena si farurile vor clipi pt cca. 30 sec, inainte ca sistemul sa se autoreseteze si sa protejeze autoturismul dv. Daca violarea autoturismului continua sirena si lampile se vor activa de 8 ori dupa care sistemul se va reseta automa si va proteja celalalte zone.

Pentru dezarmarea sistemului: Pt a dezarma sistemul apasati butonul 2. Sistemul va raspunde cu 2 beep, lampile vor clipi de 3 ori ,usile se vor debloca, releul motorului se activeaza si LED-ul se opreste.

Raportul triggerarilor: Daca autoturismul a fost violat , la dezarmare sistemul- sirena si lampile- vor raporta zonele ce au fost triggerate dupa cum urmeaza:

Sirena emite 3 sunete&lampile clipesc de 4 ori

Primul nivel al senzorului a fost triggerat

Sirena emite 4 sunete&lampile clipesc de 5 ori

Al doilea nivel al senzorului a fost triggerat

Sirena emite 5 sunete&lampile clipesc de 6 ori

Usa/capota/portbagaj/contactul

au fost trrigerate


Autorearmarea: Daca sistemul a fost dezarmat din telecomanda si nici o usa nu este deschisa timp de 30sec sistemul se va rearma automat. Functia este utila in caz de dezarmare accidentala.



Localizarea autoturismului: Daca autoturismul este parcat intr-un spatiu mare,il puteti localiza apasand butonul 4 o data. Sirena va emite un sunet lung iar timp de 15 sec lampiile vor clipi.In timpul de 15 sec (cind lampiile clipesc) daca apasati butonul 4 din nou, sirena va suna si lampile vor ramine aprinse timp de 30 de secunde.

Anularea senzorilor din telecomanda : Armati normal apoi apasati butoanele 1+2 timp de 2 secunde dupa care veti auzi un sunet lung urmat de un beep:sistemul va confirma ca senzorii sint anulati.NOTA : Va trebui sa repetati procedura de cite ori doriti pentru a anula senzorii.

Modul PANICA: Apasati butonul 4 de doua ori. Sirena va incepe sa sune, lampile se vor aprinde intermitent, motorul se va bloca iar la iesirea de pager se va transmite semnal timp de 30 sec. Pentru iesirea din modul PANICA apasati butonul 2.

Deshiderea portbagajului din telecomanda: Apasati butonul 2 timp de 2 sec [iesirea este negativa(-)].

Override (anularea alarmei): Daca ati pierdut telecomanda sau nu mai functioneaza ( sau sistemul este in modul anti car jack), puneti contactul si apasati switch-ul override     timp de 5 sec.

Senzor de soc cu doua nivele: Daca sistemul este armat, un impact usor va activa primul nivel al senzorului (LED-ul verde, sirena va emite 11 sunete si lampile clipesc de 3 ori). Un impact puternic va activa al doilea nivel al senzorului (LED-ul rosu), sirena si lampile vor clipi timp de 30 de secunde. Nota:reglarea sensibilitatii se face din potentiometrii de pe senzor)

Iesire pager: Este negativa, se poate cupla la orice dispozitiv de paging/apelare.

Releu incorporat pentru lampi:Sistemel contine un releu de 20A incorporat pentru comanda lampilor.

Relee incorporate pentru inchidera centralizata- nu necesita interfata externa.

Indicarea starii prin LED:daca la dezarmare LED-ul clipeste des inseamna ca una din liniile de comanda a fost triggerata. In mod normal indicatiile sint urmatoarele:

1) Cind sistemul este "armat" : LED-ul clipeste o data la o secunda

2) Cind sistemul este "dezarmat": LED-ul este oprit.

3) Cind sistemul este modul "valet":LED-ul este aprins continuu.

4) Cind sistemul a fost violat sau se intra modul "armare pasiva" LED-ul clipeste des

5) Cind sistemul este in modul "imobilizator": LED-ul clipeste o data la doua secunde.


FUNCTII SPECIALE

Activarea din telecomanda a functiei "anti-car jack":Daca sunteti amenintati atunci cand conduceti puteti intra in modul anti-car jack apasand butonul 4 al telecomenzii timp de 2 secunde.Lampile vor clipi o data si LED-ul va clipi des .

Pentru a iesi : In mai putin de un minut de la actionare puteti apasa butonul 2. Sirena va emite doua sunete    pentru a confirma iesire din modul anti-car jack.

Nota: Dupa mai mult de un minut de la actionare, pentru a iesi din modul anti-car jack trebuie sa apasati butonul override timp de 5 secunde cu contactul pus pentru     a dezarma sistemul.

Modul anti-car jack in asteptare :Cind conduceti in locuri periculoase puteti activa modul anti-car jack in asteptare apasind botonul 1 sau 3 timp de 2 secunde. Sirena va emite un sunet si LED-ul va clipi rar , semn ca sistemul este in "anti car jack in asteptare". Odata ce o usa a fost fortata/deschisa si apoi inchisa , sistemul va intra automat in modul "anti car jack".

Pentru a iesi: Dupa ce ati iesit din zona periculoasa, puteti anula acest mod apasand butonul 1 sau 3 timp de 2 secunde. Sirena va emite 2 sunete si LED-ul se va opri.

Nota:Daca usa a fost deschisa/inchisa in modul "anti-car jack in asteptare", trebuie sa apasati butonul override timp de 5 secunde cu contactul pus pentru a dezarma sistemul, sirena va emite doua sunete    pentru a confirma iesire din modul anti-car jack.

Modul valet: Daca autoturismul este in service sau la spalatorie , puteti seta sistemul pentru a intra in modul valet. Pentru a intra in modul valet dezarmati sistemul,puneti contactul si apasati butoanele 1+2 timp de 2 secunde.Sirena va emite un sunet, LED-ul va ramane aprins pentru a confirma ca sistemul este in modul valet. Cind sistemul este in modul valet nu poate fi armat , iar usile se pot inchide\deschide.

Pt. a iesi: Puneti contactul si apasati butoanele 1+2 timp de 2 secunde.Sirena va emite 2 sunete, LED-ul se va opri pentru a confirma ca sistemul a iesit din modul valet.

Memorarea evenimenimentelor in cazul intreruperii alimentarii: Alarma este construita cu un cip care memoreaza starea anterioara in cazul in care alimentarea cu energie electrica a fost intrerupta. Cind armati/dezarmati sau sistemul este in modul anti car jack; intrerupeti alimentarea, realimentati si sistemul va reveni la starea anterioara

Avertizare sonora la mersul cu spatele : Cand autoturismul merge inapoi, lampile vor clipi si sirena va emite 4 sunete in mod repetat pentru a preveni un eventual accident.

Memorarea telecomenzilor

Sistemul poate memora 4 telecomenzi, si soseste din fabrica cu 2 memorate. Pentru a memora/sterge o noua telecomanda urmariti instructiunile de mai jos:

1) Dezarmati sistemul.Puneti contactul

2) Dupa ce ati aplicat procedura 1) in mai putin de 10 sec apasati switch-ul override de 5 ori. Sirena va emite 2 sunete pentru a confirma ca sistemul este in modul de memorare

3) Apasati orice buton al telecomenzii ce doriti sa o memorati, sirena va emite un sunet pentru     a confirma ca prima telecomanda a fost memorata

4) Aplicati procedura se la punctual 3)     pentru urmatoarele 3 telecomenzi.Sirena va emite sunete la fiecare telecomanda memorata. Daca ati memorat 4 telecomenzi sistemul va iesi automat din modul de memorare.

5) Pentru a iesi din modul de memorare luati contactul si sirena va emite 2 sunete pentru confirmare.

6) De fiecare data cind invatati o noua telecomanda cele memorate vor fi sterse din memorie, va trebui sa le invatati pe toate simultan.


Setarea jumperilor

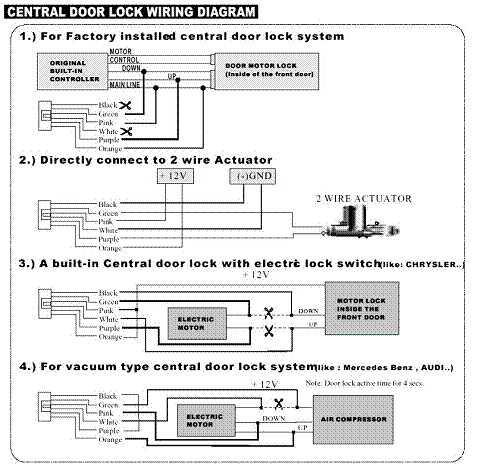

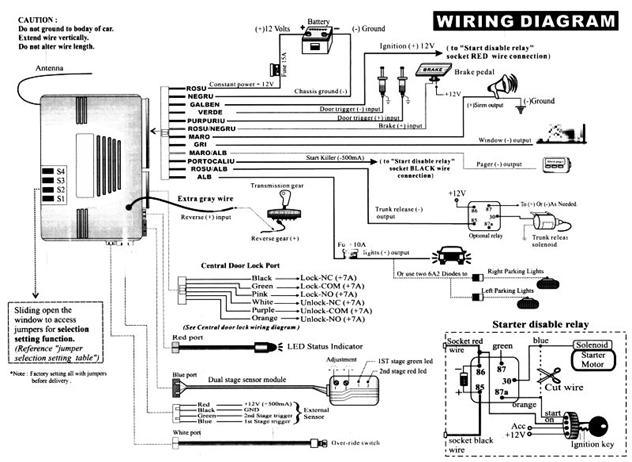

Sistemul contine 4 jumperi care pot fi setati individual.Desfaceti capacelul de pe carcasa alarmei pentru a avea acces la jumperi (urmariti. schema de montaj)

Numarul

Descrierea functiei

Cu jumper

Fara jumper

S1

Selectarea timpului inchiderii centralizate 0.7/4 sec.

0.7 secunde

4 secunde

S2

Intirziere la autoblocare usi

cu

fara

S3

Inchiderea centralizata- 1 sau 2 impulsuri

1 impuls

2 impulsuri

S4

Auto rearmarea (cu sau fara)

cu

fara

Nota: toti jumperii sint din fabrica in pozitia implicita "cu jumper"
