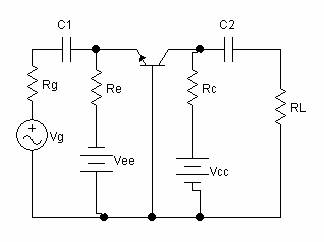

Etaj cu tranzistor bipolar in conexiunea baza comuna

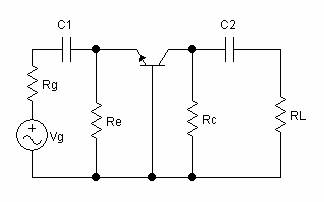

Etaj cu tranzistor bipolar in conexiunea baza comuna

Rezistenta de intrare : R_i,T h_ie/(1+H_fe) ; R_i=R_E||R_i,T R_i,T

Se observa ca rezistenta de intrare este foarte mica deci vom ataca etajul in curent.

Rezistenta de iesire :

R₀ R_C||R_o,T ; R_0,T=U₀/I₀

I'_i=-I'₀R'_g/(R'_g+h_ie) ;

R_0,T tinde sa fie foarte mare.

Daca consideram R_C ca rezistenta de sarcina etajul poate fi citi in curent.

A_i=I₀/I_g h_fe/(1+ h_fe)<1

Amplificarea in curent este subunitara deci nu poate fi considerat amplificator de curent.
