Exemplu de analiza a unui circuit cu reactie negativa de tip paralel-serie (esantionare nod-comparare bucla)

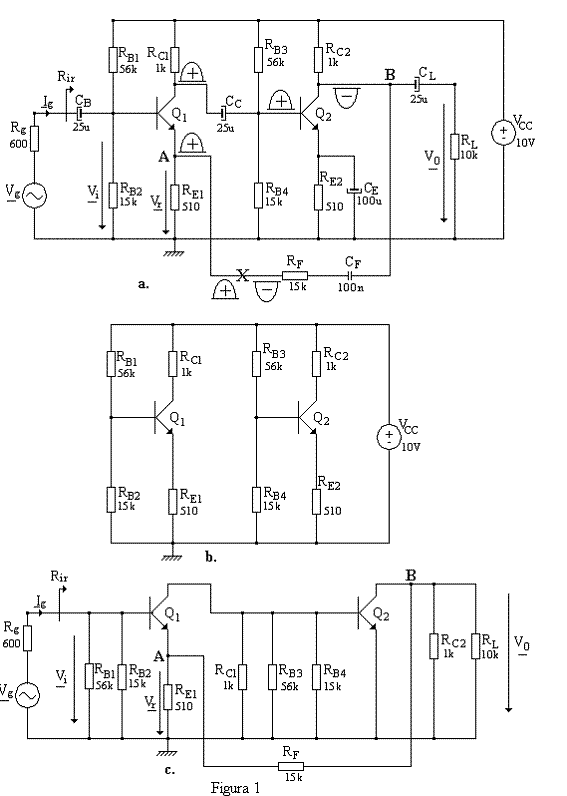

Pentru circuitul din figura 1.a se dau urmatoarele valori: bF=100, VBE=0,6V, Rg 0 (se va neglija efectul rezistentei interne a generatorului de semnal). Se cer urmatoarele: a) PSF-ul tranzistoarelor Q1 si Q2. b) Avr c). Rir




Functionarea montajului: reactia este realizata prin intermediul rezistentei RF si a condensatorului CF, prin intermediul carora o parte din semnalul de la iesirea amplificatorului este trimis la intrarea acestuia (mai precis, tensiunea de iesire este esantionata si o fractiune din aceasta este trimisa la intrarea circuitului, īn emitorul lui Q1). Deoarece pe acesta ramura este prezent condensatorul CF (prin care nu trece curentul continuu), reactia exista doar īn curent alternativ (!).

Pentru a se deduce tipul de reactie al unui circuit mai īntāi trebuie identificata bucla de reactie; acesta este chiar ramura care leaga iesirea amplificatorului de intrarea sa, adica ramura RF-CF. Īn continuare se pasivizeaza generatorul de semnal independent Vg si se sectioneaza bucla de 18218k106s reactie īntr-un punct arbitrar ales īn care se introduce un generator de semnal sinusoidal de test (pentru care se alege ca referinta alternanta pozitiva) apoi se observa modul īn care este defazat semnalul furnizat de generatorul de semnal de test (modul īn care alternanta semnalului se modifica), urmarind semnalul de la intrare spre iesirea amplificatorului. Daca semnalul de test ajunge īn dreapta punctului de taietura defazat cu 180 (cu alternanta schimbata) atunci reactia este negativa, daca ajunge nedefazat (aceeasi alternanta) atunci reactia este pozitiva.

La un tranzistor bipolar, daca se introduce un semnal sinusoidal īn baza acestuia atunci:

1. daca se culege semnalul de iesire din colectorul acestuia, defazajul īntre semnalul din colector si cel din baza este de 180

2. daca se culege semnalul de iesire din emitorul acestuia, defazajul īntre semnalul din emitor si cel din baza este de 0

La un tranzistor bipolar, daca se introduce un semnal sinusoidal īn emitorul acestuia atunci, daca se culege semnalul de iesire din colectorul acestuia, defazajul īntre semnalul din colector si cel din emitor este de 0

Ţind cont de informatiile de mai sus (rezultate īn urma studiului amplificatoarelor de semnal mic īn conexiunea EC, CC, respectiv BC) īn figura 1.a este prezentat modul īn care semnalul de test, aplicat īn punctul de sectiune X, este defazat (se urmareste alternanta semnalului). Ca rezultat se constata ca īn dreapta punctului de sectiune se ajunge cu un semnal defazat cu 180 (se ajunge cu alternanta negativa), deci reactia este negativa.

a) Calculul PSF-ului tranzistoarelor se realizeaza pe circuitul echivalent care modeleaza functionarea amplificatorului īn curent continuu. Pentru a determina acest circuit se tine cont de faptul ca prin condensatoare nu trece curentul continuu (reactanta unui condensator este infinita īn curent continuu) si din acest motiv, prin toate ramurile de circuit care contin condensatoare nu va trece curent continuu, deci ramurile respective nu vor influenta functionarea circuitului, deci vor fi īndepartate din circuit.

Circuitul echivalent care modeleaza functionarea amplificatorului īn curent continuu este prezentat īn figura 1.b. Īn urma calculelor se determina valorile:

b) determinarea parametrilor de semnal mic Rir si Avr (rezistenta de intrare, respectiv amplificarea īn tensiune a amplificatorului cu reactie) se determina pe schema echivalenta care modeleaza functionarea amplificatorului īn curent alternativ, īn semnal mic). Circuitul este obtinut tinānd cont de urmatoarele: 1. condensatoarele de cuplare-decuplare (C1 C4, CF) au reactante nule īn curent alternativ, pentru gama de frecventa medie si īnalta, a semnalului Vg de la intrarea circuitului, deci īn curent alternativ condensatoarele de cuplare-decuplare reprezinta un scurtcircuit, 2. sursa de tensiune Vcc se pasivizeaza (se scurtcircuiteaza īntre + si -) deoarece īn cazul analizei īn regim dinamic (curent alternativ) aceasta nu are nici un efect, furnizānd o tensiune, respectiv un curent constant. 3. tranzistoarele bipolare sunt īnlocuite īntre terminale cu circuitul echivalent P-hibrid (Giacoletto) de semnal mic (pentru a simplifica problema acest punct va fi omis, iar pentru realizarea calculelor se va apela la relatiile

generale 1 4, deduse īn urma analizei functionarii    amplificatorului se semnal mic cu tranzistor bipolar īn conexiunea EC. Aceste relatii pot fi aplicate īn aplicatia prezentata deoarece ambele tranzistoare sunt conectate īn conexiunea EC).

    (1)

(2)

(3)

(4)


unde:

Ri,T=rezistenta de intrare īn tranzistorul īn conexiunea EC

Re=rezistenta echivalenta īn curent alternativ din emitorul tranzistorului



Rc=rezistenta echivalenta īn curent alternativ din colectorul tranzistorului

av=amplificarea īn tensiune a amplificatorului

gm=panta tranzistorului

rp=rezistenta īntre baza si emitorul tranzistorului din circuitul echivalent de semnal mic p-hibrid

Va rezulta circuitul din figura 1.c īn care se observa ca RF este conectata īntre iesirea amplificatorului(nod B) si intrarea acestuia (nod A). Din figura 1.c se stabileste ca rezistentele RF si RE1 formeaza circuitul de reactie, iar restul elementelor de circuit reprezinta amplificatorul fara reactie. Pentru a stabili topologia de reactie se urmaresc urmatoarele:

la iesire: care este marimea electrica de iesire (Vo sau Io) comuna dintre circuitul de reactie si amplificatorul fara reactie. Īn acest caz marimea comuna este Vo (curentul Io nu are cum sa fie deoarece prin RF trece curentul -(Ic2+Io)), rezulta ca avem o esantionare īn nod (paralel)).

la intrare: se urmareste ce tip de marime electrica se poate compara cu una din cele 2 marimi electrice de intare (Vg sau Ig). Pentru a se putea compara 2 curenti, nodul A ar fi trebuit sa fie plasat pe ramura prin care curge Ig. Īn acest mod s-ar fi putut aplica teorema lui K1 īn nodul A īn care unul din termeni ar fi fost chiar Ig. Deoarece nodul A este plasat īn emitorul lui Q1 are loc o comparare īn bucla, marimea electrica furnizata de catre circuitul de reactie spre a fi comparata este tensiunea Vr, adica tensiunea de pe rezistenta RE1 (din acest motiv si aceasta rezistenta apartine circuitului de reactie). Relatia care reflecta faptul ca exista o comparare a lui Vg cu Vr se obtine scriind teorema lui K2:

(5)

Pāna īn acest moment s-a stabilit ca la iesire esantionarea semnalului este īn nod, marimea esantionata fiind Vo, la intrare compararea se face īn bucla, īntre tensiunile Vg si Vr. Pe baza acestor informatii se vor determina 2 circuite echivalente pe care se vor determina marimile notate av* , Ri* si f*.

Marimile av*, Ri* se calculeaza pe circuitul astfel obtinut īncāt sa reflecte "īncarcarile =rezistentele echivalente, din nodurile respective la masa montajului" la intrare si iesire. Īncarcarile īn cele 2 noduri A, respectiv B se determina astfel: daca, conform cu topologia reactiei

  • esantionarea, respectiv compararea se realizeaza īn nod, atunci īncarcarea la intrare, respectiv iesire, se determina prin scurtcircuitarea nodului respectiv la masa.
  • esantionarea, respectiv compararea se realizeaza īn bucla, atunci īncarcarea la intrare, respectiv iesire, se determina prin sectionarea buclei de reactie, īn exteriorul circuitului de reactie.

Īn cazul aplicatiei prezentate, īncarcarile din nodurile A, respectiv B se determina astfel:

A: īncarcarea din acest nod (rezistenta din A la masa) se determina prin scurtcircuitarea nodului B la masa din A la masa apar conectate īn paralel RE1 si RF

B: īncarcarea din acest nod (rezistenta din B la masa) se determina prin sectionarea buclei de reactie la intrare īntre emitorul lui Q1 si nodul A, ca īn figura 2:

din B la masa apar conectate īn serie rezistentele RF si RE1.

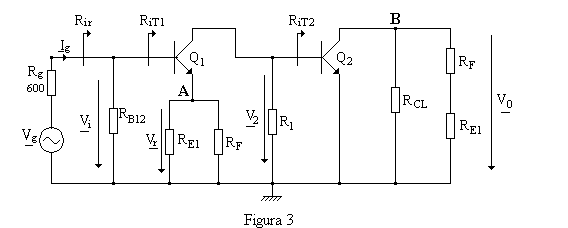

Deci, circuitul pe care se va calcula av*si Ri* este cel din figura 3 īn care RB12=RB1 RB2, R1=RC1 RB3 RB4, RCL=RC2 RL. Īn urma calculelor se determina gm=96,4[mA/v], rp=1kW.

    (6)

unde a1 si a2 sunt amplificarile īn tensiune ale amplificatoarelor firmate din tranzistoarele Q1, respectiv Q2. Deoarece īn emitorul lui Q2 exista un condensator pentru a calcula amplificarea īn tensiune a acestuia se aplica relatia 2:



(7)

unde Rc2 este rezistenta echivalenta īn curent alternativ din colectorul tranzistorului Q2 si care are valoarea:

(8)

Deci:

(9)

Deoarece īn emitorul lui Q1 nu exista condensator, pentru a calcula amplificarea īn tensiune a acestuia a1 se aplica relatia 3:

(10)

unde unde Rc1 este rezistenta echivalenta īn curent alternativ din colectorul tranzistorului Q1, iar Re1 este rezistenta echivalenta īn curent alternativ din emitorul tranzistorului Q1.

Cela 2 rezistente au valorile:

(11)

    (12)

unde Ri,T2 este rezistenta de intrare a lui Q2 si se poate calcula cu relatia 1:

    (13)

unde Re2 este rezistenta echivalenta īn curent alternativ din emitorul lui Q2 si care este nula. Din cele de mai sus rezulta:

(14)

Asadar:

    (15)

Pentru calculul lui Ri* se va utiliza formula 1 pentru a calcula rezistenta de intrare Ri,T1 īn tranzistorul Q1 si apoi se va aplica relatia:

Din relatiile 1 si 11 rezulta:

(16)

Din teoria reactiei negative, relatiile de calcul pentru amplificarea īn tensiune a amplificatorului cu reactie, respectiv a rezistentei de intrare a amplificatorului cu reactie sunt:

    (17)

    (18)

unde f* este functia de transfer a circuitului de reactie. Deoarece, prin intermediul circuitului de reactie, la iesirea circuitului se esantioneaza o tensiune, iar la intrare se compara tot o tensiune, functia de transfer f* (care se exprima ca raport īntre o marime electrica de iesire si o marime electrica de intrare) se determina cu ajutorul relatiei:

    (19)

iar schema electrica a acestuia (privind circuitul de la iesire spre intrarea amplificatorului cu reactie) este data īn figura 4:

de unde rezulta ca:

(20)

Folosind relatiile 17 si 18 rezulta:
