Fabricarea coturilor prin matritare

Fabricarea coturilor prin matritare

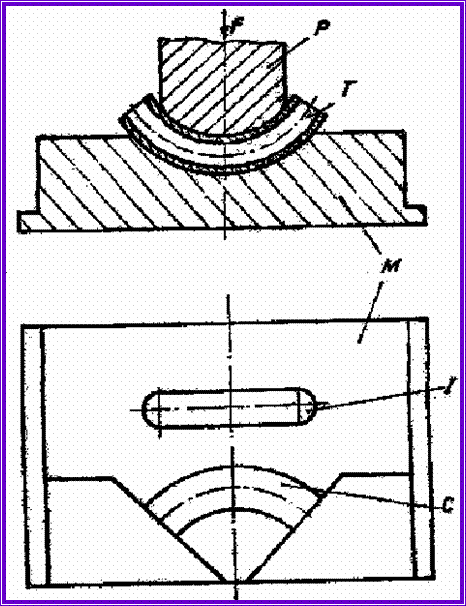

- cu poanson profilat si matrita cu doua cuiburi;

în cuibul de îndoire I are loc curbarea tevii T, sub actiunea poansonului profilat P, împins cu forta F, permitându-se o usoara ovalizare a sectiunii tevii;

cotul astfel obtinut se întoarce cu 90o si se aduce la sectiunea ciculara corecta, printr-o noua matritare în cuibul de calibrare C;

în cazul coturilor cu pereti subtiri:

• k = 0,09...0,17 se introduc dopuri la capete pentru a împiedica deformatiile;
• k = 0,065...0,08 se foloseste un suport interior articulat
