Ferroli DOMINA OASI C 24 E

CUPRINS Pag.

Descriere 3

Caracteristici tehnice si dimensionale 4

Instalarea 9

Principiu de functionare    16

Pornirea si oprirea    17

Reglarea 19

Trecere de la gaz metan la GPL    21

Curatare si întretinere 21

Posibile defectiuni    22

Cazanul functioneaza Reglarea flacarii este gresita

dar temperatura nu creste Verificati daca consumul de gaz este corect

Cazanul este murdar

Verificati si curatati corpul cazanului

Cazanul este necorespunzator

Verificati daca cazanul este dimensionat corect pentru cerintele sistemului de încalzire centrala

Condens în cazan Termostatul este incorect reglat

Reglati termostatul la o temperatura mai mare

Consum insuficient de gaz

Verificati daca consumul de gaz este corect si reglati presiunea daca este necesar

Cazanul se murdareste cu usurinta Reglarea flacarii nu este buna

Verificati daca flacara arzatorului este reglata corect si daca consumul de gaz este corect pentru puterea cazanului

Radiatoare reci iarna Comutatorul este în pozitia Summer (Vara)

Rotiti comutatorul în pozitia Winter (Iarna)

Termostatul de camera este reglat prea jos sau este defect

Reglati butonul la o temperatura mai mare si daca este 949h71j necesar înlocuiti-l

Pompa este blocata si nu se poate roti

Deblocati pompa îndepartând partea de sus si rotind axul cu o surubelnita

Pompa nu se roteste

Înlocuiti condensatorul sau pompa

Radiatoare calde vara Comutatorul este în pozitia Winter (Iarna)

Rotiti butonul în pozitia Summer (Vara)

Variatii mari ale temperaturii Debitul de apa este insuficient

apei calde de consum Mariti debitul de apa (minim trei litri pe minut)

Debit de apa calda insuficient Presiunea este insuficienta în retea

Montati o instalatie de ridicare a presiunii

Nu exista debit de apa calda Pompa de circulatie apa calda blocata

Deblocati pompa îndepartând partea de sus si rotind axul cu o surubelnita

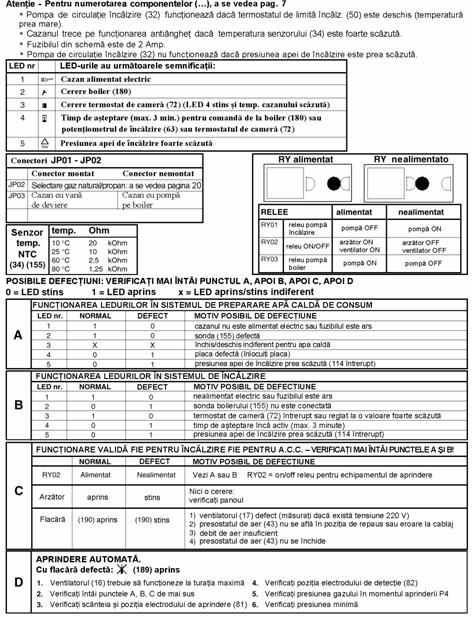

9. POSIBILE DEFECŢIUNI

N.B.: Pentru a evita cheltuieli inutile, în cazul opririi cazanului, asigurati-va ca aceasta nu se datoreaza întreruperii curentului electric sau gazelor înainte de a apela Serviciul Tehnic.

PROBLEME CAUZE si REMEDII

Cazanul se blocheaza Dupa mai multe tentative de aprindere, unitatea electronica opreste întotdeauna cazanul

Verificati daca debitul de gaz la cazan este corect si daca aerul a fost eliminat din conducte

Verificati daca electrozii sunt pozitionati corect si nu prezinta depuneri

Arzatorul nu se aprinde Alimentarea electrica este oprita

Asteptati revenirea curentului

Duze obturate

Curatati cu atentie duzele

Vana de gaz defecta

Reparati sau înlocuiti vana de gaz

Lipsa descarcarii electrice între În faza de aprindere nu se realizeaza descarcarea electrica

electrozii de aprindere între electrozii de aprindere

Controlati racordul electric si eficienta împamântarii

Controlati vana de gaz

Controlati termostatul de siguranta

Controlati ca electrozii sa fie corect pozitionati si nu prezinta depuneri

Termostatul de reglare este reglat prea jos

Controlati alimentarea electrica

Controlati unitatea electronica

Bufnituri la arzatorul principal Gazul furnizat este insuficient

Verificati presiunea gazului la arzatorul principal

Cazanul este murdar

Verificati si curatati corpul cazanului

Arzatorul este murdar

Verificati si curatatii arzatorul

Miros de gaz Cazanul este murdar

Verificati si curatati corpul cazanului

Tirajul cosului este insuficient

Verificati eficienta tirajului cosului

Aportul de aer este insuficient

Aerati suplimentar ambientul

Reglarea flacarii este gresita

Verificati debitul de gaz la contor si presiunea la

arzatorul principal

DESCRIERE

Cazanul Domina Oasi C 24 E este un nou model de generator termic cu randament ridicat, ce functioneaza pe gaz metan, pentru încalzire centrala si preparare de apa calda de consum. Particularitatea acestui aparat este de a avea încorporat o centrala eletronica de comanda a aprinderii si controlului flacarii, care determina automatizare completa si siguranta în functionarea arzatorului.

Principalele componente ale cazanului sunt:

Schimbator de caldura din cupru constând din patru tuburi cu aripioare special proiectate pentru obtinerea unui randament ridicat.

Boiler din otel cu acumulare rapida.

Camera de ardere izolata cu fibre ceramice.

12 arzatoare din inox proiectate special pentru acest cazan.

Vana de securitate pentru gaz cu modulator, prevazut cu stabilizator de presiune.

Vana de securitate pentru circuitul de încalzire.

Vas de expansiune închis.

2 pompe cu turatie variabila.

Potentiometru pentru reglarea puterii termice de încalzire.

Potentiometru pentru reglarea puterii termice de preparare a apei calde de consum.

Termostat de limita maxima.

Termostat de siguranta.

Termostat de gaze arse (Total Security).

Centrala electronica pentru aprindere si control automat al flacarii.

Senzor de temperatura.

Doua clapete de sens.

Robinet de umplere a instalatiei de încalzire cu clapeta de retinere.

Asamblarea, instalarea, punerea în functiune a instalatiei si întretinerea trebuie executate numai de catre personal calificat, în conformitate cu toate regulamentele si directivele tehnice în vigoare.

Instalarea cazanului trebuie sa respecte standardele si regulile în vigoare, în particular cu privire la dimensiunile camerei în care cazanul este instalat, evacuarea gazelor arse, instalatia hidraulica, instalatia de combustibil si instalatia electrica.

CARACTERISTICI TEHNICE sI DIMENSIONALE

Cazanele Domina Oasi C 24 E sunt generatoare de caldura pentru încalzire centrala si prepararare apa calda de comsum si sunt fabricate în serie pentru functionarea cu gaze naturale sau GPL.

6.08 Reglarea presiunii sistemului de încalzire centrala

Presiunea apei din sistemul de încalzire centrala, citita pe hidrometrul panoului de comanda, se regleaza conform instructiunilor din paragraful respectiv.

N.B. - Pentru a evita cheltuieli inutile, în eventualitatea opririi cazanului, verificati mai întâi daca nu este o pana de curent sau de gaz si apoi chemati personalul autorizat.

7. TRECEREA DE LA GAZ METAN LA GPL

Reglajele urmatoare si operatiile de conversie trebuiesc executate de personal autorizat. FERROLI SpA îsi declina toate responsabilitatile pentru distrugeri rezultate din umblarea în cazan a persoanelor neautorizate. În cazul în care cazanul este utilizat cu un alt tip de combustibil, efectuati urmatoarele transformari:

Pentru a trece de la gaz metan la gaz petrolier lichefiat (GPL) si invers, duzele arzatorului principal trebuiesc înlocuite. Presiunile minime si maxime trebuiesc apoi reglate la vana de gaz (vezi paragraful respectiv).

- Dupa transformarea cazanului de pe gaze naturale pe GPL, aplicati placuta portocalie din kit-ul de transformare lânga placuta cu date tehnice.

Nota - Diametrele duzelor si presiunile la arzatorul principal sunt date în tabelele 3 si 4, pag. 5.

- Pentru transformarea cazanului de pe gaze naturale pe GPL sau invers, este necesar sa se insereze conectorul asa cum este indicat în fig. 10.

8. CURĂŢARE sI ÎNTREŢINERE

Operatiile urmatoare trebuie executate de personal autorizat cum sunt cei din Serviciul Tehnic.

8.01 Controlul periodic al cazanului si cosului

Se recomanda sa se efectueze cel putin o data pe an urmatoarele controale:

- Presiunea apei în sistemul de încalzire central când acesta nu functioneaza trebuie sa fie de circa 1 bar. În caz contrar reglati presiunea la aceasta valoare.

- Dispozitivele de control si siguranta (vana de gaz, termostatele, etc.) trebuie sa functioneze corect.

- Arzatorul si schimbatorul de caldura trebuie sa fie curatate. Pentru a evita distrugerea lor, curatati-le întotdeauna cu o perie moale sau aer comprimat. Nu folositi produse chimice.

- Vasul de expansiune trebuie sa fie plin.

- Trebuie asigurata etanseitatea în circuitele de gaze de apa.

- Tubulatura de gaze arse trebuie sa nu contina obstacole si sa nu prezinte fisuri.

- Electrozii nu trebuie sa aiba depuneri si sa fie pozitionati corect.

- Presiunea si debitul de gaz trebuie sa corespunda valorilor indicate în tabelele respective.

- Pompele de circulatie nu trebuie sa fie blocate.

8.02 Curatarea cazanului si arzatorului

Cazanul nu are nevoie de întretinere speciala. Este suficienta curatirea lui o data pe an. Corpul cazanului si arzatorul nu trebuie niciodata curatate cu produse chimice sau cu perii de sârma. Dupa operatiile de curatare, o atentie deosebita trebuie acordata verificarii si trecerii prin toate operatiunile de pornire si functionare a termostatelor, vanei de gaz si a pompelor. Dupa aceste controale, verificati ca nu exista pierderi de gaz.

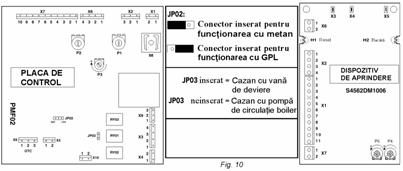

6.03 Dispozitive de reglare (fig. 14a - 14b)

Pe placa electronica

P1 = Reglarea temperaturii de încalzire

P2 = Reglarea temperaturii apei calde de consum

P3 = Reglarea puterii termice de încalzire

Pe aparatura de aprindere

P4 = Reglarea presiunii gazului în faza de aprindere

P5 = Prereglat în fabrica - a nu se modifica

6.04 Reglarea puterii maxime în instalatie (fig. 14)

Aceasta reglare trebuie efectuata electronic folosind surubul de reglaj "P3", începând cu o temperatura a sistemului de încalzire mai mica decât maximul termostatului de reglare (temperatura sistemului de încalzire de 50 C). Conectati un manometru în punctul de prelevare al presiunii în aval de vana de gaz. Rotiti surubul de reglare a temperaturii pâna la valoarea maxima, apoi reglati presiunea la valoarea dorita, consultând diagramele (figurile 3 si 4). Odata terminata aceasta operatie, porniti si opriti arzatorul de doua - trei ori folosind termostatul. Verificati de fiecare data daca valorile presiunii ramân cele reglate si daca aprinderea arzatorului se face corect. În caz contrar este necesara continuarea reglarii pâna la stabilizarea presiunii la aceasta valoare. Când arzatorul este aprins pentru a controla calibrarea presiunii, rotiti butonul termostatului la valoarea maxima, în caz contrar erorile vor reapare.

6.05 Reglarea temperaturii de încalzire centrala

Temperatura apei de încalzire se regleaza prin rotirea butonului de reglare (fig. 12 - componenta 2). Rotiti butonul în sens orar pentru a creste temperatura apei si în sens antiorar pentru a reduce temperatura apei. Temperatura poate fi variata de la un minim de 30 C la un maxim de 85 C. Nu este recomandat sa folositi cazanul la temperaturi sub 45 C.

6.06 Reglarea temperaturii camerei (când exista termostat de camera)

Temperatura camerei se regleaza pozitionând butonul termostatului de camera la valoarea dorita. Termostatul controleaza automat cazanul, întrerupând temporar alimentarea electrica în concordanta cu cerintele de încalzire ale camerei.

6.07 Reglarea diferentei de temperatura Δt pentru încalzire, variind turatia pompei

Ecartul termic Dt (diferenta de temperatura a apei de încalzire centrala între tur si retur) trebuie sa fie mai mica de 20 °C. Aceasta valoare se obtine variind debitul si înaltimea pompei utilizând variatorul acesteia (sau comutatorul) montat pe corpul pompei. Marind turatia pompei, scade diferenta Δt si vice versa.

N.B. - Presiunile gazului la arzator si debitele de gaz pe durata fazei de încalzire centrala indicate în tabel se refera la puterea nominala a cazanului. Pentru a reduce aceasta putere (unde este posibil), este necesar sa se reduca presiunea gazului pâna se atinge valoarea minima a puterii (vezi diagramele din fig. 3 si 4).

În timpul procesului de preparare a apei calde de consum, presiunile gazului la arzator trebuie sa corespunda valorilor puterii maxime indicate în tabelul 4 pentru diferite tipuri de combustibili gazosi.

Controlul presiunii gazului trebuie facut la debitul maxim de iesire a apei calde de consum.

Temperatura maxima de lucru pentru încalzire este de 90 °C.

Temperatura maxima de lucru pentru prepararea apei calde de consum este de 65 °C, reglabila între 10 °C si 65 °C.

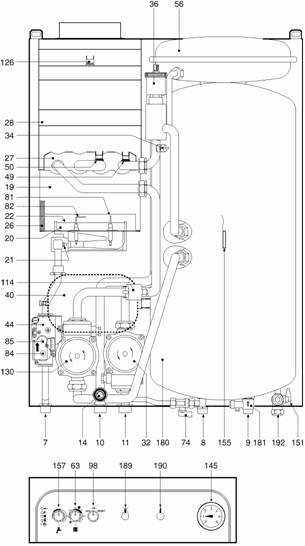

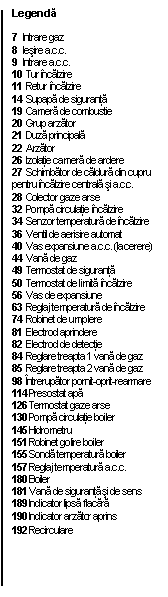

2.02 Vedere generala si componente principale

Fig. 2

6. REGLAREA

6.01 Reglarea presiunii si debitului la arzatorul principal

Acest cazan functioneaza pe principiul flacarii modulate. El are doua valori fixe ale presiunii, minima si maxima, care trebuie sa corespunda celor indicate în tabel, indiferent de tipul de gaze utilizate.

Nota - Datorita particularitatilor constructive specifice, este foarte important ca urmatoarele operatii de reglare sa fie efectuate doar de personal calificat.

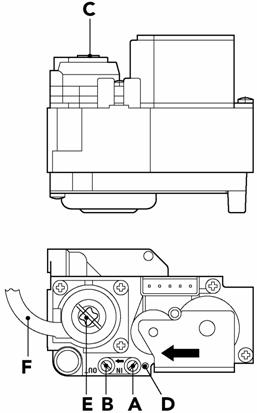

6.02 Reglarea presiunii minime si maxime cu vana Honeywell VK4105G

- Conectati manometrul potrivit la priza de presiune "B" în aval de vana de gaz.

- Deconectati tubul de compensare a presiunii "F".

- Îndepartati capul de protectie "C".

- Reglati potentiometrul P3 (de pe placa de baza) la minim (sens antiorar).

- Reglati cazanul sa functioneze pentru încalzire centrala.

- Reglati presiunea minima rotind surubul "D" în sens orar pentru a reduce presiunea si în sens antiorar pentru a o creste.

- Reglati la maxim potentiometrul P3 (sens orar).

- Reglati presiunea maxima rotind surubul "E" în sens orar pentru a creste presiunea si în sens antiorar pentru a o reduce.

- Reconectati tubul de compensare a presiunii "F".

- Reasezati capul de protectie "C".

= Priza de presiune în amonte

= Priza de presiune în aval

= Cap de protectie

= surub de reglare a presiunii minime

= surub de reglare a presiunii maxime

= Tub de compensare a presiunii

Fig. 13

Nota - Daca dupa efectuarea corecta a procedurii de pornire, arzatoarele nu se aprind si avertizorul de oprire a cazanului este aprins, asteptati circa 15 secunde si apoi rotiti cu forta butonul 3 (fig. 12) în pozitia RESET iar apoi eliberati-l. Unitatea electronica de control a resetarii va repeta ciclul de aprindere. Daca dupa o secunda de asteptare arzatoarele nu se aprind, consultati paragraful POSIBILE DEFECŢIUNI.

Nota - În cazul producerii unei caderi de tensiune în timpul functionarii cazanului, arzatoarele automat se opresc si repornesc la revenirea curentului electric.

5.03 Oprirea cazanului

Închideti robinetul de gaz din amonte de cazan si decuplati-l de la reteaua electrica.

Important: Daca cazanul nu este folosit pe perioade lungi în timpul iernii, pentru a evita distrugerea provocata de înghet, se recomanda golirea apei din circuite (încalzire si preparare apa calda de consum). Alternativ, goliti doar instalatia de preparare a apei calde de consum si adaugati antigel special în sistemul de încalzire centrala.

5.04 Verificari si controlari dupa prima pornire

Verificati daca nu exista pierderi pe circuitele de gaz si de apa.

Verificati pornirea corecta a cazanului prin porniri si opriri repetate folosind potentiometrul de reglare.

Controlati eficienta cosului în timpul functionarii cazanului.

Controlati daca consumul de combustibil indicat de contor corespunde celui indicat în tabelul 3 la pag. 5.

Verificati daca circulatia apei între cazan si instalatia de încalzire este corecta.

Verificati daca în modul de functionare "IARNĂ", pompa se opreste si apa calda de consum este produsa corect atunci când robinetul de apa calda este deschis.

Verificati daca în modul de functionare "VARĂ", arzatorul se aprinde si se opreste corect când robinetul de apa calda este deschis si închis.

Controlati daca debitul de apa calda si Δt corespund tabelului. Nu aveti încredere în masuratorile empirice. Temperatura trebuie masurata folosind instrumente speciale si cât mai aproape posibil de cazan, luând în considerare pierderile de caldura prin tevi.

Verificati daca vana de gaz moduleaza corect atât în faza de încalzire cât si în timpul fazei de preparare a apei calde de consum.

5.05 Verificarea si controlul evacuarii gazelor arse

Cazanul este dotat cu termostat de gaze arse pentru a îmbunatati controlul si siguranta evacuarii produselor de combustie. Daca cosul nu are tirajul bun, termostatul va împiedica gazul sa ajunga la arzator.

Daca termostatul de gaze arse (TOTAL SECURITY) este înlocuit, folositi numai piese originale si asigurati-va ca legaturile electrice sunt corecte. În timpul montarii asigurati-va ca termostatul de gaze arse (TOTAL SECURITY) nu este stricat (ex nu modificati panta aripioarelor termostatului) si nu decuplati niciodata termostatul de la circuitul electric. Daca termostatul declanseaza des, contactati personalul specializat.

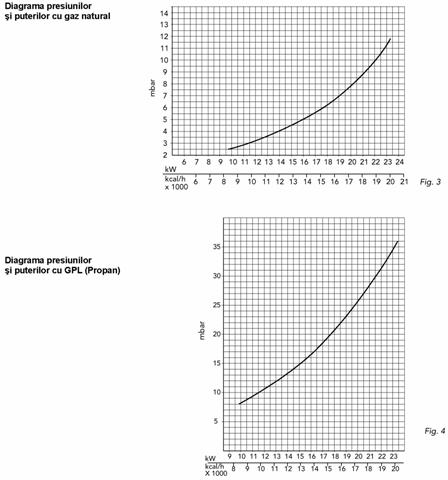

2.03 Caracteristicile de variatie ale puterii termice

Pentru a regla puterea termica a focarului astfel reglându-se si puterea termica transmisa apei pentru încalzire actionati asupra arzatorului principal prin intermediul placii electronice de control (fig. 14a - 14b).

Diagramele indica variatia puterii termice a apei în functie variatia presiunii de lucru la arzator.

Se poate adapta puterea cazanului la cerintele sistemului de încalzire centrala, ceea ce înseamna în primul rând reducerea pierderilor de caldura si astfel economie de combustibil. În plus, variatia puterii termice reglementata de legislatie) nu are nici un efect asupra randamentului si caracteristicilor arderii.

2.04 Caracteristicile pompei de circulatie

Înaltimea de pompare si debitul pompei se pot regla cu ajutorul selectorului de variatie a turatiei încorporat.

Presostatul de aer permite apoi dispozitivelor de control si siguranta sa aprinda arzatorul. Prin sistemul electronic de modulare al flacarii, puterea termica a cazanului este reglata gradat pâna când se atinge temperatura dorita. Daca puterea ceruta de instalatia de încalzire este mai mica decât puterea termica minima a cazanului, când temperatura livrata depaseste valoarea setata, arzatorul se stinge si sistemul electronic impune o întârziere de 2 minute înainte de a permite reaprinderea. Odata atinsa temperatura setata la termostatul de camera, arzatorul se stinge si pompa continua sa functioneze înca 5 minute pentru a îmbunatati distributia caldurii în instalatie.

Daca se consuma apa calda de consum în timpul fazei de încalzire, se decupleaza imediat circuitul electric de încalzire centrala si este activat circuitul apei calde de consum. Pe durata acestei faze, pompa de circulatie pentru încalzire este oprita si cazanul furnizeaza apa la temperatura reglata. Temperatura apei calde din serpentina boilerului va fi mentinuta la o valoare constanta prin intermediul modularii flacarii si, daca puterea ceruta este mai mica decât cea furnizata, sistemul electronic va determina oprirea arzatorului si mentinerea în functiune înca 2 minute a pompei.

Ori de câte ori prepararea apei calde de consum înceteaza, pompa pentru încalzire centrala este activata pentru un moment în scopul evitarii blocarii acesteia, mai ales vara. Este util de stiut ca în timpul fazei de preparare a apei calde de consum, circuitul de încalzire ramâne oprit.

"VARĂ" ) (fig. 12)

Cu butonul (2 - fig. 12) în aceasta pozitie, este produsa numai apa calda de consum în conformitate cu procedura descrisa mai sus.

5. PORNIREA sI OPRIREA

5.01 Verificari ce trebuie facute înaintea primei porniri

Când porniti cazanul pentru prima oara, este bine sa faceti urmatoarele verificari:

- robinetul de separare dintre cazan si sistemul de încalzire este deschis;

- instalatia de încalzire centrala este umpluta si aerisita bine;

- nu exista pierderi de apa sau de gaz din sistemul de încalzire sau din cazan;

- legaturile electrice    sunt corect facute si împamântarea cazanului este conectata la o instalatie eficienta de împamântare;

- nu exista substante lichide sau materiale inflamabile lânga cazan;

- presiunea si debitul de gaz sunt cele cerute.

5.02 Operatii ce trebuie facute înaintea pornirii

Deschideti robinetul de gaz aflat înaintea cazanului.

Scoateti aerul prezent în teava înaintea vanei de gaz.

Apasati întrerupatorul (daca exista) sau introduceti stecherul cazanului în priza.

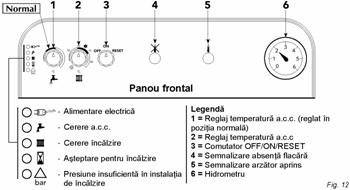

Rotiti comutatorul (Fig. 12 - componenta 3) în pozitia ON.

În acest moment, alegeti daca cazanul va functiona pentru încalzire centrala si pentru prepararea apei calde de consum sau daca va functiona numai pentru prepararea apei calde de consum. Daca este aleasa prima varianta (încalzire centrala si preparare apa calda de consum), pozitionati butonul 2 (fig. 12) în pozitia "IARNĂ" corespunzatoare unei valori mai mari de 50 C si reglati termostatul de camera (daca exista) la temperatura dorita. Arzatorul se aprinde si cazanul începe sa functioneze automat, controlat de regulatorul si dispozitivele sale de siguranta.

Daca este aleasa a doua varianta (numai preparare de apa calda de consum), rotiti butonul 2

(fig. 12) în pozitia "VARĂ". În acest moment, cazanul este gata sa functioneze automat ori de

câte ori se consuma apa calda de consum.

Nota Când conectati un termostat de camera cu programare zilnica sau saptamânala sau un programator orar, nu le alimentati electric de la contactele lor de întrerupere. Ele ar trebui alimentate direct de la retea sau de la baterii, în conformitate cu tipul dispozitivului respectiv.

Desi acest aparat poate fi folosit si fara un termostat de camera, va recomandam sa instalati unul din urmatoarele motive:

Conditii mai confortabile sporit în camera de încalzit, datorita usurintei cu care temperatura camerei se poate regla.

Economie mai mare de energie

3.09 Verificari

Umpleti instalatia de încalzire urmând instructiunile de mai sus si verificati ca nu exista pierderi în circuitele de apa calda de consum si de încalzire. Etanseitatea conductelor de gaz trebuie verificata cu mare atentie folosind o solutie de apa cu sapun. Verificati de asemenea daca conexiunile electrice sunt corect facute.

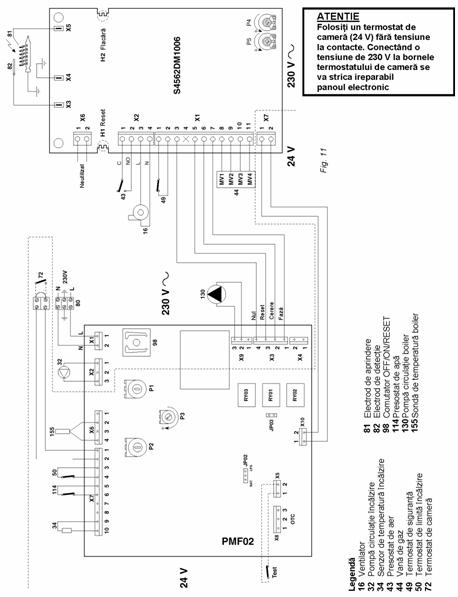

3.10 Instalarea unui termostat de camera (72) (fig. 11)

Pentru conectarea electrica a termostatului este necesar sa

Deschideti cutia electrica si îndepartati "conectorul cablu (suntul)" dintre bornele 4 si 5.

Conectati termostatul de camera (72) asa cum este aratat în figura 11.

4. PRINCIPIUL DE FUNCŢIONARE

Cazanul este proiectat sa functioneze cu doua tipuri de gaz: metan sau propan (GPL). Tipul de gaz poate fi ales la achizitionarea cazanului sau acesta poate fi convertit mai târziu, pe pozitie. Acesta functioneaza cu sisteme tehnologice avansate cum ar fi regulatorul electronic, dispozitive de control si siguranta.

"IARNĂ" ) (fig. 12)

Când termostatul de camera cere caldura, pompa de circulatie pentru încalzire si ventilatorul pornesc.

3. INSTALAREA

INSTALAREA CAZANULUI TREBUIE FĂCUTĂ NUMAI DE PERSONAL AUTORIZAT, CU RESPECTAREA TUTUROR INSTRUCŢIUNILOR sI REGULAMENTELOR.

Se recomanda includerea unui robinet de separare între cazan si sistemul de încalzire centrala pentru a permite, daca este necesar, separarea cazanului de sistem.

Se recomanda montarea în circuitul de apa calda de consum a unui vas de expansiune de 2 litri.

ATENŢIE!!

Acest cazan trebuie sa fie montat într-o camera suficient de bine ventilata pentru evitarea crearii unor conditii periculoase în cazul în care exista pierderi de gaz, chiar si în cantitati mici. Aceasta norma de siguranta este impusa de Directiva CEE nr. 09/396 pentru toate echipamentele care functioneaza cu gaze, chiar si pentru unitatile cu camera închisa.

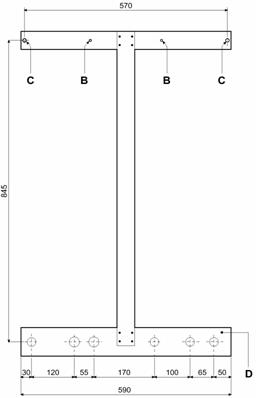

Cadrul de montare a cazanului pe zid

Un cadru de montare este disponibil la cerere; acesta serveste numai la trasarea punctelor de sustinere si racord ale cazanului pe perete si poate fi ulterior reutilizat pentru alte cazane.

3.02 Prinderea cadrului

Pozitionati cadrul pe peretele ales pentru instalarea cazanului; cu ajutorul unui boloboc verificati daca consola inferioara D este perfect orizontala. Fixati provizoriu cadrul pe perete folosind doua cuie sau doua suruburi în gaurile B. Trasati punctele de fixare C în care cazanul va fi ulterior montat folosind suruburile de fixare. Punctele pentru racordarea conductelor de apa si de gaz se pot obtine folosind gaurile din consola inferioara D.

Nota: - În absenta cadrului de montare, cazanul poate fi fixat pe perete folosind suruburile de fixare potrivite prin gaurile din rama cazanului.

Fig. 7

Schema de conexiuni

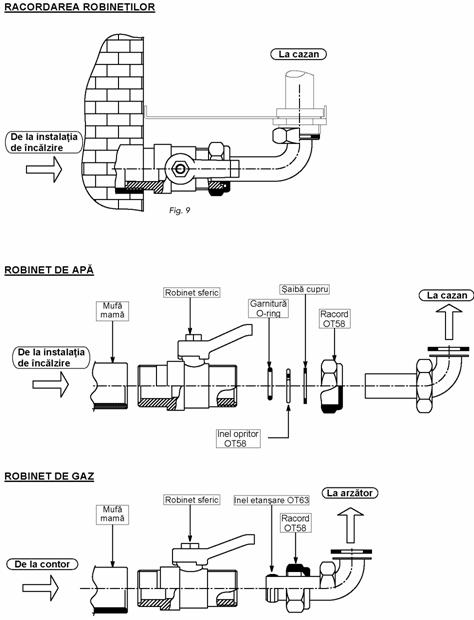

3.04 Racordarea circuitelor de încalzire si preparare a apei calde de consum

Conectati la racordurile corespunzatoare conform pozitiilor indicate în fig. 1. Supapa de siguranta a sistemului de încalzire centrala trebuie racordata la o pâlnie colectoare, pentru a evita scurgerea apei pe jos în cazul unui excedent de presiune în circuitele de încazire centrala si apa calda de consum. Efectuati conectarea cazanului astfel încât conductele sale interioare sa nu fie tensionate. Pentru a asigura o functionare eficienta si o durabilitate corespunzatoare a cazanului, instalatia hidraulica trebuie sa fie dimensionata corespunzator si sa contina toate accesoriile necesare care asigura o functionare corecta si un transport al caldurii reglementat. Ecartul termic dintre colectorul de tur si cel de retur al cazanului se recomanda sa nu depaseasca 20 °C. Nu se recomanda utilizarea cazanului cu temperatura apei livrate mai mica de 50 °C pentru a se evita formarea condensului, care provoaca coroziunea componentelor cazanului.

3.05 Caracteristicile apei din cazan

Daca duritatea apei este mai mare de 25 °Fr, apa utilizata trebuie tratata corespunzator pentru a se evita eventualele depuneri pe cazan cauzate de duritatea apei sau coroziunea cauzata de agresivitatea apei. Trebuie retinut ca datorita conductivitatii termice scazute, depunerile de câtiva milimetri grosime pot conduce la supraâncalziri considerabile ale peretilor cazanului, având urmari grave.

ESTE ABSOLUT OBLIGATORIU CA APA UTILIZATĂ SĂ FIE TRATATĂ ÎN URMĂTOARELE CAZURI:

A)    instalatii de dimensiuni mari (ce contin mari cantitati de apa);

B)    introduceri frecvente de apa de adaus în instalatie;

C)    circuitele de apa calda de consum

În cazul în care este necesara golirea partiala sau totala a instalatiei, se recomanda ca umplerea sa se faca cu apa tratata.

3.06 Ansamblul de umplere manuala

Cazanul este prevazut cu un robinet sferic pentru umplerea manuala a instalatiei de încalzire centrala. Când instalatia nu functioneaza, presiunea trebuie sa fie de circa 1 bar. Daca în timpul functionarii evaporarea gazelor dizolvate în apa cauzeaza scaderea presiunii sistemului de încalzire sub nivelul minim descris mai sus, utilizatorul trebuie sa utilizeze robinetul de umplere pentru a aduce presiunea la valoarea initiala. Presiunea apei în cazan când acesta functioneaza, trebuie sa fie în jur de 1,5 2 bar. La sfârsitul operatiei, închideti întotdeauna robinetul de umplere.

Nota - Daca exista posibilitatea formarii pungilor de aer în unele puncte de pe turul si returul instalatiei de încalzire, se recomanda prevederea instalatiei cu ventile de aerisire în acele puncte.

3.07 Racordarea conductei de gaz

Racordarea la gaze se face utilizând o conducta rigida prevazuta cu un robinet de gaz. Daca se foloseste un racord flexibil, acesta trebuie sa aiba aprobarile necesare.

Debitul de gaz la contor trebuie sa fie suficient de mare pentru folosirea simultana a tuturor aplicatiilor racordate la el. Diametrul conductei de gaz care porneste din cazan nu este un factor determinant în alegerea diametrului tevii dintre aparat si contor. Aceasta trebuie aleasa în functie de lungimea sa si de pierderea de sarcina.

3.08 Conectarea la instalatia electrica

Cazanul trebuie conectat la o sursa electrica monofazata 220 V/50 Hz cu o rezistenta fuzibila de maxim 3 A si un întrerupator bipolar cu deschiderea contactelor de cel putin 3 mm montat între cazan si sursa de curent. Cazanul trebuie sa fie conectat întotdeauna la o instalatie de împamântare eficienta. Sub cutia electrica exista un panou terminal cu 3 borne pentru a conecta cazanul la retea si un panou cu 2 borne pentru conectarea termostatului de camera. Pentru conectare, desfaceti suruburile care fixeaza cutia panoului terminal si conectati firele, respectând pozitia terminalelor. Trebuie mentionat ca între contactele termostatului de camera este tensiune redusa (24 V).

În momentul racordarii electrice a cazanului la o instalatie electrica cu faza si nul de lucru, este important SĂ RESPECTAŢI polaritATEA (FAZĂ: cablul maro, NUL DE LUCRU: cablul albastru,

ÎMPĂMÂNTAREA cablul galben-verde).

Nota: Daca trebuie înlocuit cablul electric de alimentare, utilizati numai cablu "HAR H05 VV-F" 3 0,75 mm² cu diamentru exterior de maxim 8 mm.
