MECANISM CU SURUB SI PIULITA

mecanism cu surub si piulita

TEMA DE PROIECT

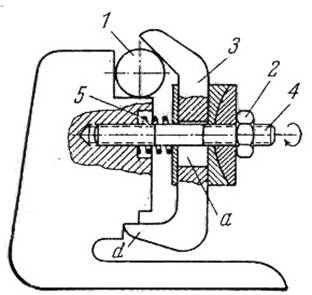

Fig. 1 Schema mecanismului

Date de intrare:

Forta din piesa: F_p = 2100 N;

Forta din arc: F_e=250 N

Pentru semifabricat:

Calculul arcului cilindric elicoidal de compresiune de pe surub

Materialul ales pentru confectionarea arcului este otel pentru arcuri (STAS 795-71) ARC 4, pentru care .

Calculul arcului cilindric elicoidal de compresiune se face cu urmatoarele relatii de calcul:

Indicele arcului: i = 810. Luam i = 9;

Coeficientul de forma: K = 1,17 pentru i = 9;

Diametrul spirei: ; alegem d=3 [mm]

Unde F - forta din arc;

Diametrul de infasurare: ;

Diametrul exterior al arcului: ;

Diametrul interior al arcului: ;

Numarul de spire active: n = 48; Luam n = 7;

Numarul total de spire: n_t = n+n_r; n_r = 1,5 (numarul spirelor de reazem); n_t = 7+1,5 = 8,5;

Forta de montaj: Luam ;

Forta maxima: ;

Sageata de montaj: ;

Sageata maxima: ;

Lungimea arcului blocat: ;

Pasul arcului nesolicitat: (jocul dintre spire);

Lungimea arcului nesolicitat:

Unghiul de inclinare al spirelor: ;

Lungimea semifabricatului sarmei: .

BIBLIOGRAFIE

Adalbert Antal si altii, Elemente de proiectare pentru mecanismele cu surub si piulita, 1985

Institutul Roman de Standardizare, Organe de Masini - Vol. II – Elemente de fixare si asamblare; Arcuri, inele, Editura Tehnica, Bucuresti 1984

Gh. Hulpe, Desen Industrial, Cluj-Napoca 1980

Mircea Bejan, Rezistenta materialelor vol.1, Mega, Cluj-Napoca 2009

Husein Gheorghe, Tudose Mihail, Desen tehnic, Editura Didactica si pedagogica, Bucuresti 1975.
