2.1.DETERMINAREA PARAMETRILOR CINEMATICI
2.2. DETERMINAREA PARAMETRILOR GEOMETRICI
2.3. TRASAREA PROFILULUI CAMEI
Se dau urmatoarele date:
Turatia camei: n1=100(rot/min) 100
Cursa tachetului: h=45(mm) 40
Unghi de
faza la urcare :
90
Unghi de
faza la stationarea superioara
0 (0) 0
=175(
) 90
Raza
minima de curbura a profilului camei:
=3(mm) 2

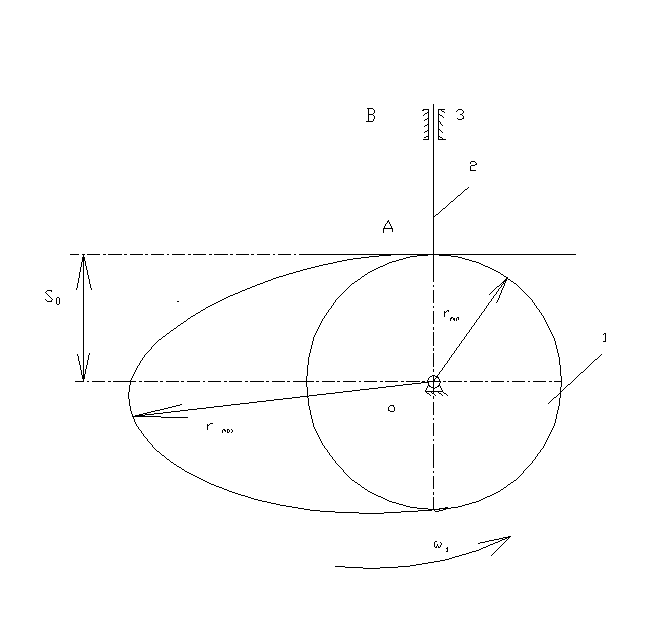

Īn figura urmatoare , am notat cu :
CLASIFICARE
Un mecanism cu cama este construit dintr-un element conducator profilat - cama, care transmite miscarea prin intermediul unei cuple superioare, unui element condus - tachet. Cama are o miscare de rotatie continua, iar tachetul are o miscare de translatie, sau rotatie.
Mecanismele cu came pot fi:
plane - cama are forma unui disc plan prevazut cu o suprafata activa cilindrica;
spatiale - cama are forma unei suprafete de revolutie: cilindru, con, hiperboloid de rotatie, sfera, iar profilul este o curba pe aceasta suprafata
DETERMINAREA PARAMETRILOR CINEMATICI
Pentru urcare:
|
f |
S(f )(u) |
S(f ) (c) |
v/ (u) |
v/ (c) |
a/ (u) |
a/ (c) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cu ajutorul datelor din tabelul de mai sus se traseaza digramele cinematice ale mecanismului (asa cum este prezentat īn anexa nr.2).
DETERMINAREA PARAMETRILOR GEOMETRICI
Pentru a determina parametrii geometrici ai camei ,stim ca
raza de curbura a profilului camei,
, si se calculeaza cu formula
rmin=102mm
rmax=148mm
h=45
Aceste date de mai sus ne ajuta la trasarea profilului camei (vezi anexa numarul 3).
|
