Pene longitudinale de strangere



Penele longitudinale inclinate realizeaza imbinarea prin strangere. Pana se introduce in locasul ei prin batere si ca urmare pe suprafata de fund a canalului de pana din butuc, respectiv din arbore se exercita forta de apasare si de fre­care, corespunzatoare fortei de 313g64d batere. Principalele consecinte sunt realizarea unei imbinari rigide a rotii pe arbore, ceea ce s-a si dorit, dar si o modificare a pozitiei relative a axei geometrice a rotii fata de axa geometrica a arborelui in sens radial, deci o dezaxare nedorita a carei marime este corespunzatoare jocului initial din ajustaj, la care se adauga deformatiile provocate de strangere. Efectul dezaxarii este cu atat mai daunator cu cat viteza de rotatie a arborelui este mai mare. La imbinarile care nu permit dezaxari radiale, imbinarea cu pana de strangere trebuie evitata.



Momentul de torsiune care urmeaza a fi transmis de o imbinare cu pana de strangere este preluat de fortele de frecare din imbinare. Din categoria penelor longitudinale de strangere fac parte penele inalte, penele inguste, penele con­cave si cele tangentiale.

In figura 1 sunt prezentate formele de pana inclinata, stabilite prin STAS 1008-71 si 1009-71, in figura 2, a, o asamblare cu pana inclinata, iar in figura 2, b se arata ca la asamblarile prin pene cu nas (calcai) trebuie luate masuri, de protectie a muncii, prin acoperirea nasului (calcaiului) penei cu un manson.

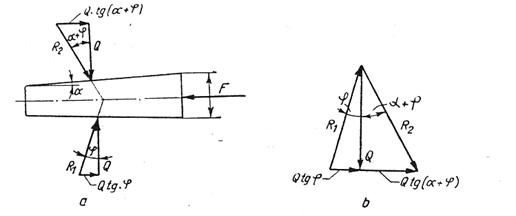

In figura 4 se reprezinta sistemul fortelor intr-o imbinare cu pana inclinata. Forta de batere F va trebui sa invinga fortele de frecare dintre pana si butuc, respectiv dintre pana si arbore, precum si componenta orizontala data de in­clinarea penei. Pentru echilibru, dupa ce s-a inlocuit coeficientul de frecare µ cu unghiul de frecare φ, forta de batere a penei F va fi:



Forta necesara pentru scoaterea penei F' va fi:



In care Q este forta de strangere maxima admisibila, b — latimea penei, l - lungimea activa a penei iar — presiunea admisibila.


















Fig.4


Conditia ca imbinarea sa nu se autodesfaca este data de relatia a doua din care rezulta ca va fi nevoie de o forta F', de sens contrar celei de batere, pentru scoaterea penei daca α < 2 φ. In tabelul din anexa 1 sunt cuprinse recomandarii pentru presiunile admisibile la asamblarile prin pene.



1 Pana inclinata




In STAS 1007-71 sunt date sectiunile penelor si canalelor de pana. In figura 5 este reprezentat sistemul de forte la o imbinare cu strangere, realizata cu o pana longitudinala inclinata. Datorita frecarii data de strangere imbinarea poate transmite de la arbore la butuc, sau invers, un moment de torsiune care poate fi determinat cu relatia:

in care

rezultat din integrarea presiunilor elementare dintre arbore si butuc. Daca se admite µ = 0,15 si se inlocuieste Q din relatia (3) si T≈ µ· Q, se obtine :

Fig.8



Momentul total ce poate fi transmis de imbinare va fi :







2 Pana inclinata subtire




3 Pana concava



cand


4 Pene   tangentiale




Imbinarea cu pana tangentiala se deosebeste de celelalte imbinari cu pene longitudinale de strangere prin cateva elemente con­structive din care se mentioneaza :

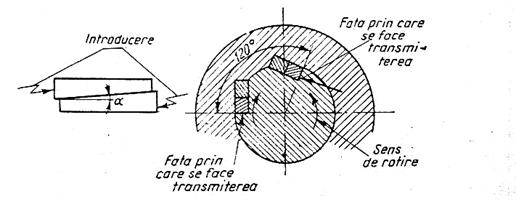

- canalul de pana din arbore si cel din roata au o forma care tine seama de sensul de rotatie. Pentru a transmite miscarea in ambele sensuri trebuie executate doua canale de pana, Ia intervalul de 120° si in sens opus ;

- pana propriu-zisa se compune din doua bucati - pana si contrapana alaturate pe fetele inclinate;

- asamblarea asigura un contact in trei zone ale periferiei arborelui si pro­duce in elementele imbinarii o ovalizare (dezaxare) relativ mai mica si fara jocuri in canal.

STAS 1010-74 stabileste dimensiunile canalelor de pana pentru pene tangentiale normale, iar STAS 1011-74 face acelasi lucru pentru penele tangentiale solicitate alternant sau cu socuri.














Fig.10

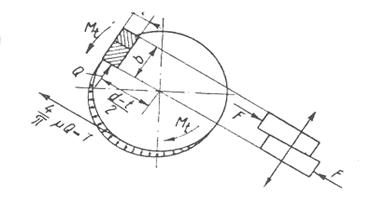

In figura 10 este reprezentata o imbinare cu pana tangentiala. Daca se noteaza cu Q forta tangentiala exercitata (data de momentul de torsiune ce urmeaza a fi transmis Mt ) pe fetele laterale ale penelor de strangere si se introduc nota­tiile din figura 11, conditiile de rezis­tenta vor fi :

in care a este reducerea latimii care tine seama de racordari. Momentul de torsiune este dat de relatia :


sau













Fig.11



Admitand si deoarece si inlocuind pe Q in relatia a 2, se obtine lungimea minima a penei.
