Simularea caracteristicilor de iesire si a transconductantei pentru tranzistorul MOS

tehnica mecanica




Simularea caracteristicilor de iesire si a transconductantei pentru tranzistorul MOS



Se doreste simularea a doua tranzistoare complementare realizate in tehnologie MOS.

Cele doua tranzistoare sunt:

IRF150 (canal n)



IRF9140 (canal p)

Pentru fiecare dintre cele doua tranzistoare se doreste

ridicarea caracteristicii de iesire (adica variatia curentului de drena pentru tensiune drena-sursa liniar crescatoare de la 0V la 5V, cand tensiunea grila-sursa creste de la 0V la 5V cu pas de 0.5V). Trebuie sa rezulte o familie de curbe.

ridicarea caracteristicii transconductantei (adica variatia curentului de drena pentru tensiune de grila-sursa liniar variabila intre 0V si 5V, cu tensiune sursa-substrat 0V).

Se vor prezenta, pentru toate cele patru situatii:

Schema de polarizare (folosita pentru simulare),

Continutul fisierului .sch corespunzator,

Rezultatele simularii (familia de caracteristici - reprezentare grafica).


Tranzistorul IRF9140 (canal p )

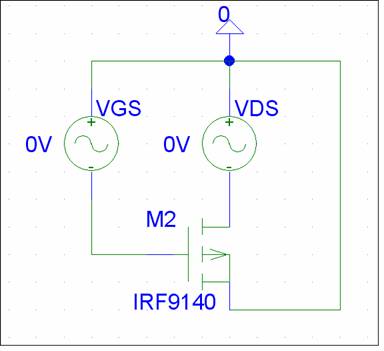

Schema de polarizare :


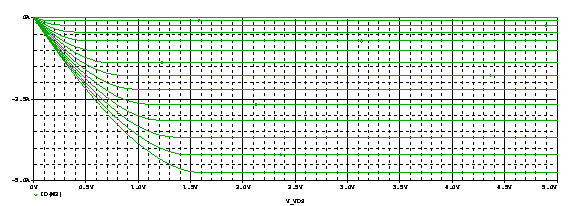

Caracteristicile de iesire:


Fisierul de intrare .CIR :


* C:Documents and SettingsaaaDesktoptreiCEF.sch

* Schematics Version 9.1 - Web Update 1

* Wed Apr 09 13:50:22 2008


** Analysis setup **

.DC LIN V_VDS 0V 5V 0.1V

+ LIN V_VGS 0V 5V 0.1V

.OP


* From [PSPICE NETLIST] section of pspiceev.ini:

.lib 'nom.lib'

.INC 'CEF.net'

.INC 'CEF.als'

.probe

.END

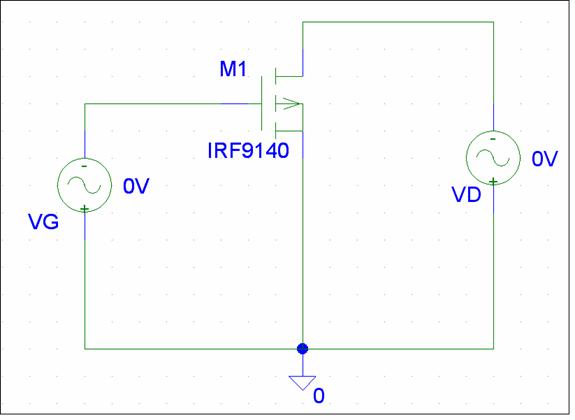

Schema de polarizare pentru ridicarea caracteristicii transconductantei:






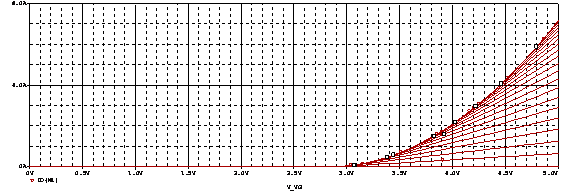

Caracteristica transconductantei :






Tranzistorul IRF150 (canal n)

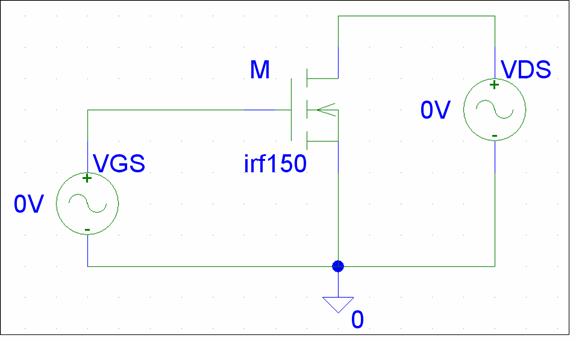

Schema de polarizare :




Fisierul de intrare .CIR:


* C:Documents and SettingsaaaDesktoptreiCEF2.sch

* Schematics Version 9.1 - Web Update 1

* Tue Apr 08 18:37:02 2008


** Analysis setup **

.DC LIN V_VDS 0V 5V 0.5V

+ LIN V_VGS 0V 5V 0.5V

.OP

* From [PSPICE NETLIST] section of pspiceev.ini:

.lib 'nom.lib'

.INC 'CEF2.net'

.INC 'CEF2.als'

.probe

.END







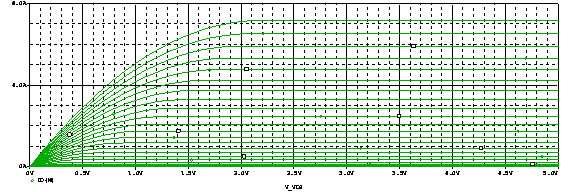

Caracteristicile de iesire:

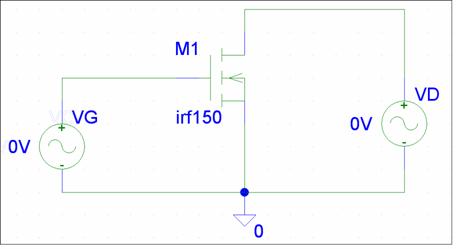

Schema de polarizare pentru ridicarea caracteristicii transconductantei:


Caracteristica transconductantei :
