Sistemul de actionare
1.Descriere si mod de functionare.

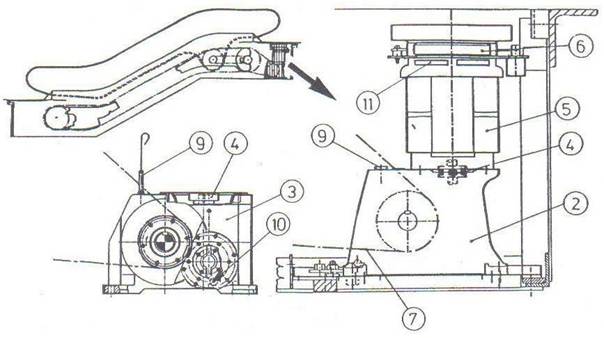

Unitatea de actionare este construita in statia de 131g61b actionare in fata benzii treptelor si este usor accesibila .Puterea are loc direct prin motorul (5) cuplat la cutia de viteze (2) ,(3) .Arborele principal este actionat de arborele reductor prin intermediul unui lant duplex cu role (7) Intreaga unitate de actionare poate fi mutata pe orizontal pentru a permite tensionarea lantului de actionare , aceasta este realizata de rotirea excentricului de tensionare .

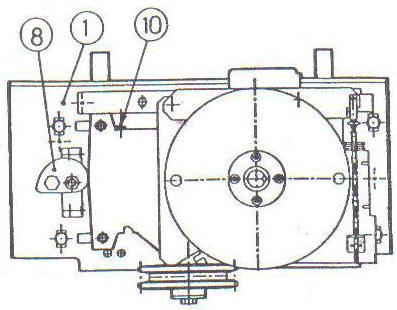

1.placa de baza
2.angrenaj spirat
3.angrenaj elicoidal
4.cuplaj elastic
5.corpul motorului
6.frina de serviciu
7.lant actionare
8.excentric de tensionare
9.joja
10.dop scurgere
11.fante pentru aerisire
12.suport joja
|
