Sistemul de fabricatie al unui amplificator de chitara.

tehnica mecanica




Sistemul de fabricatie al unui amplificator de chitara.


Un amplificator de chitara este de fapt o cutie care contine un amplificator ce amplifica semnalul electronic, si un difuzor. Unele amplificatoare folosesc circuite si cipuri din siliciu in timp ce altele folosesc traditionalele tuburi vidate.

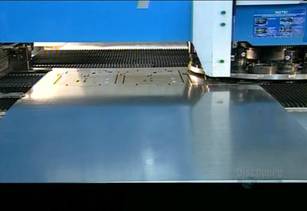

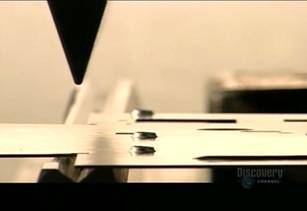

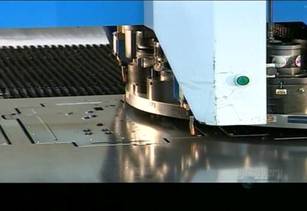

Partea electronic a amplificatorului este gazduita inauntrul unei carcase de metal, acest model de sasiu este facut dintr-o foaie de otel mai mica de 24224t1910y mm grosime. O masina ghidata de computer, taie conturul si face o serie de gauri si fante pentru controale.

bscap000.jpg bscap000.jpg

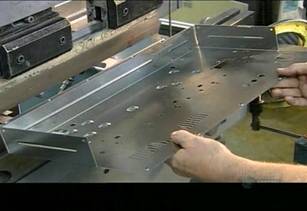

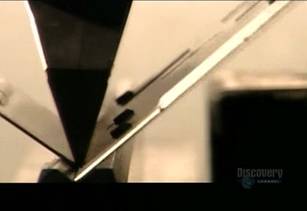

Un muncitor foloseste un dispozitiv de indoire ghidat de calculator pentru a indoi sasiul taiat.

bscap000.jpg bscap000.jpg


In acelasi timp, placuta de circuite a amplificatorului capata forma. Aceasta va sta in interiorul sasiului.

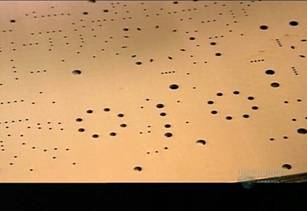

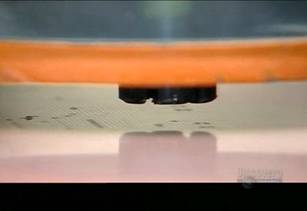

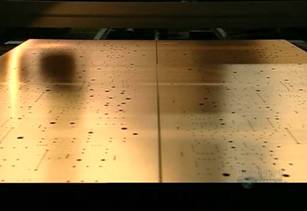

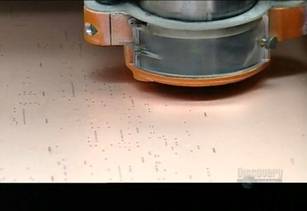

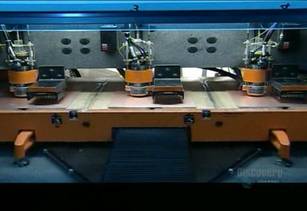

O masina de gaurit actionata de calculator face mici gauri intr-o placa laminata care este placata cu cupru.

bscap000.jpg bscap000.jpg

Gaurile sunt pt. diferitele component electronice.

bscap000.jpg bscap000.jpg

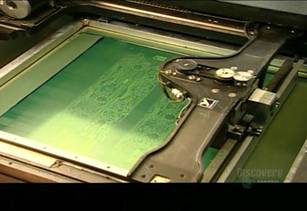

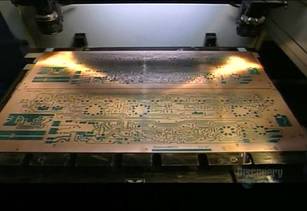

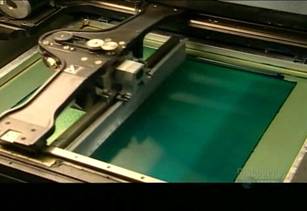

O imprimanta serigrafica automata, aplica o diagrama a circuitului electric cu cerneala rezistenta la amoniu.

bscap000.jpg bscap000.jpg

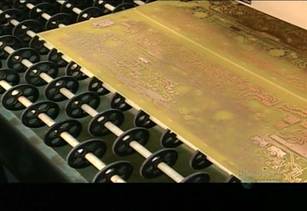

Apoi placa va intra intr-o masina de developare care foloseste amoniul pt. a dizolva stratul de cupru. Cuprul acoperit de diagrama de cerneala ramane intact.

bscap000.jpg bscap000.jpg

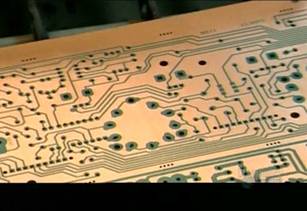

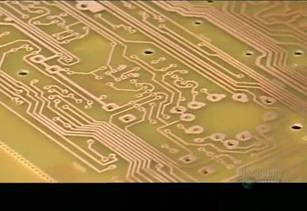

Masina apoi spreiaza placa cu hidroxid de sodiu pt. a dizolva cerneala lasand in urma doar diagrama circuitului in cupru. Aceaste trasee de cupru de pe diagrama circuitului vor alimenta componentele care vor fi montate pe cablaj.

bscap000.jpg bscap000.jpg

bscap000.jpg bscap000.jpg

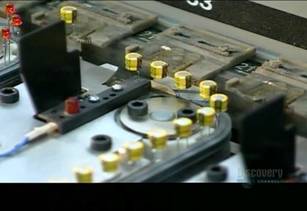

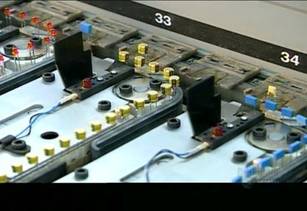

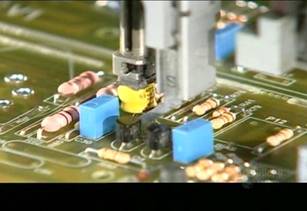

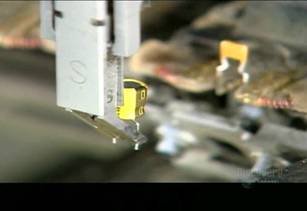

Masini automate monteaza componentele mai mici.

bscap000.jpg bscap000.jpg

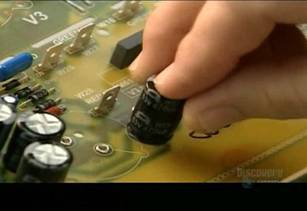

Un muncitor tine contrapersiune pentru ca o masina sa fixeze componentele mai mari pe placa pana vor fi lipite.

bscap000.jpg bscap000.jpg

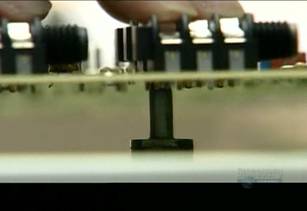

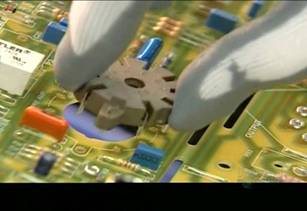

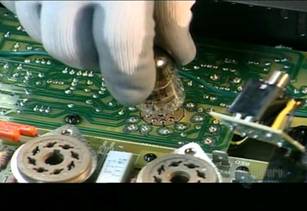

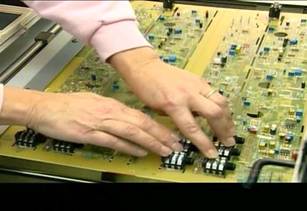

Apoi muncitorii instaleaza piesele cu forme neregulate manual totodata si soclurile lampilor care dau putere amplificatorului.

bscap000.jpg bscap000.jpg

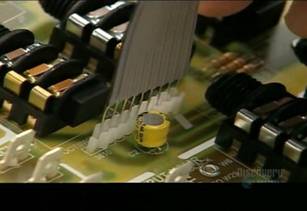

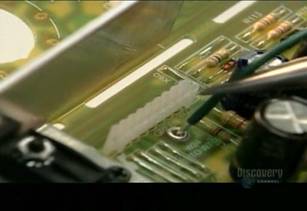

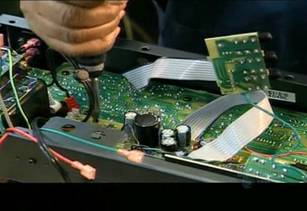

Cablul pamblica care uneste diferitele parti ale circuitului si firele care conecteaza componentele externe.

bscap000.jpg bscap000.jpg

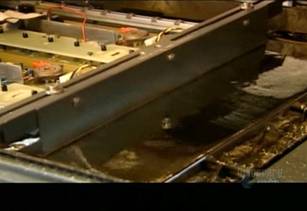

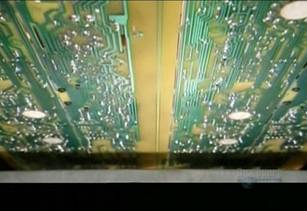

Componentele montate sunt fixate permanent de placa printr-un process numit lipire in val. Practic placa este trecuta printr-o baie de aliaj staniu-plumb topit (fludor).



In doar cateva secunde metalul lichid se intareste si lipeste definitiv componentele pe placa.

bscap000.jpg bscap000.jpg

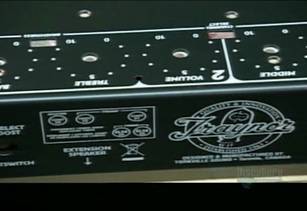

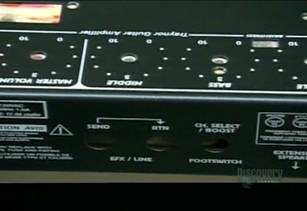

Sasul de otel care a fost indoit la o anumita forma mai devreme, a fost vopsit in negru. Cu ajutorul unei imprimantei serigrafice s-au aplicat marcajele de control, logourile si alte informatii.

bscap000.jpg bscap000.jpg

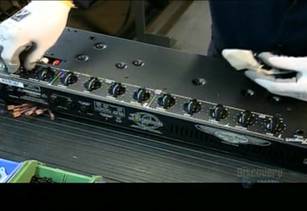

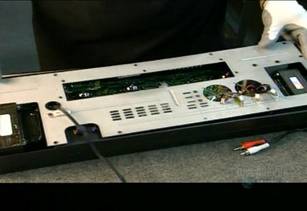

Incepe asamblarea finala: mai intai se insurubeaza placa in carcasa.

bscap000.jpg bscap000.jpg

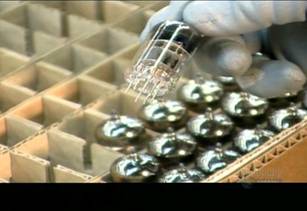

Apoi se cupleaza lampile de preamplificare in soclurile corespunzatoare de pe placa. Aceasta lampa sporeste semnalul electric venit de la chitara si il trimite catre lampa finala care mareste nivelul de tensiune facand semnalul mai puternic si mai tare.

bscap000.jpg bscap000.jpg

bscap000.jpg bscap000.jpg

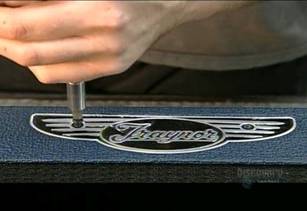

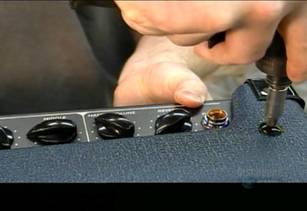

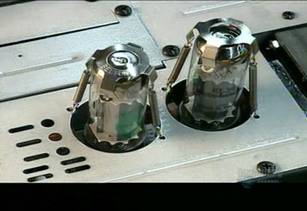

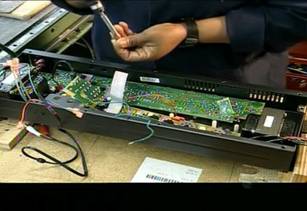

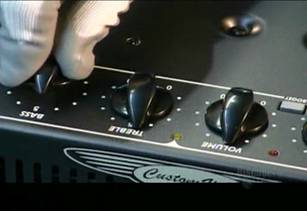

Dupa montarea butoanelor de control si acoperirea spatelui carcasei, muncitorii introduc si fixeaza in cleme lampile finale al carui numar variaza in functie de puterea la care a fost proiectat amplificatorul.

bscap000.jpg bscap000.jpg

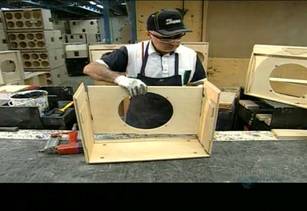

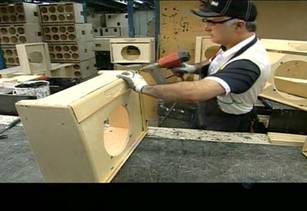

Sasiul electronic este introduis intr-o cutie de lemn. Cutia este construita dintr-un lemn special pt. boxe dar se poate construi si din placaj sau plastic.

bscap000.jpg bscap000.jpg

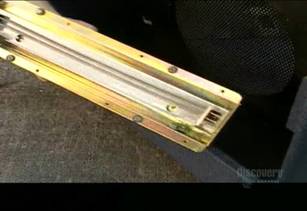

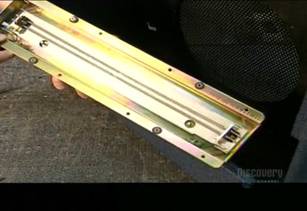

Dupa tapitarea cutiei si ranforsarea colturilor se instaleaza ultimele componente : arcul de reverb

bscap000.jpg bscap000.jpg

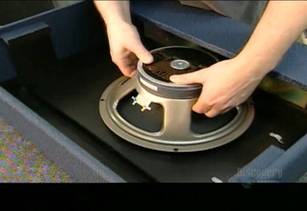

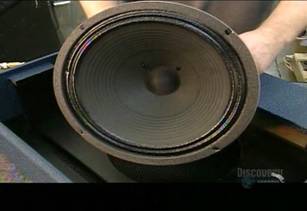

si difuzorul.

bscap000.jpg bscap000.jpg

In timp ce semnalul electric de la chitara trece prin amplificator, o parte din semnalul electric deviaza la un capat al arcului, facandu-l sa vibreze, celalalt capat preia aceasta vibratie si o trimite inapoi prin amplificator ca un semnal intarziat.

Acea reverberatie se combinata cu semnalul original pt. a produce un sunet mai mare.

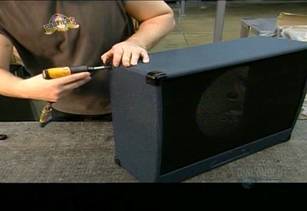

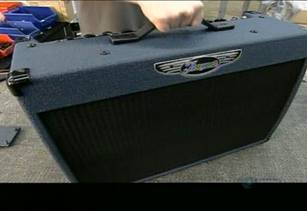

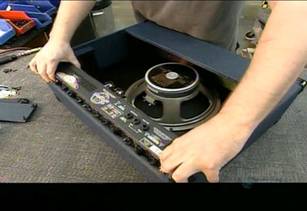

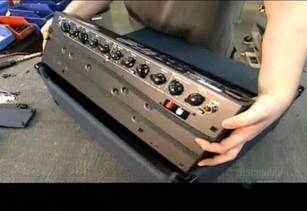

Carcasa in care se afla sasiul electronic, se monteaza in carcasa de lemn ce contine si difuzorul cu arcul reverb.

bscap000.jpg bscap000.jpg

bscap000.jpg bscap000.jpg

bscap000.jpg bscap000.jpg
