THREATED CASE STUDY

tehnica mecanica




THREATED CASE STUDY

ACACIA SCHOOL PROJECT

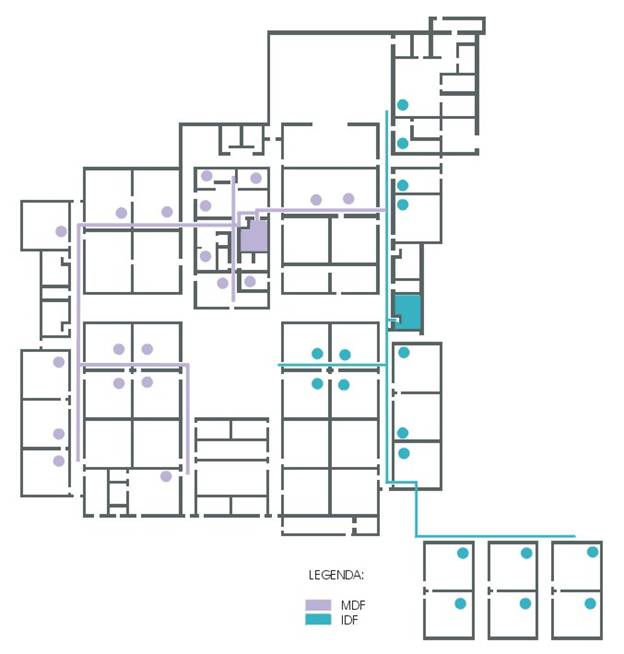

Schema de cablare

In figura de mai jos sint reprezentate traseele principale ale cablurilor.

In fiecare punct marcat pe figura printr-un cerc se vor aduce trei cabluri din subreteaua destinata studentilor (Curriculum) si un cablu din subreteaua destinata instructorilor (Administrator). In salile in care s 17217d35r int PC - uri din reteaua Curriculum vor fi plasate trei hub-uri de cite 12 porturi (pentru a asigura numarul minim de 24 host - uri / sala). Restul echipamentelor sint plasate in MDF. MDF - ul va fi sala in care exista si POP - ul, deoarece aceasta sala indeplineste conditiile de spatiu si securitate obligatorii pentru a justifica aceasta alegere. Deoarece unele sali care trebuiesc cablate nu intra in zona de acoperire ("catchment area") a MDF - ului (90m) se impune prezenta unui IDF. Legatura intre MDF si IDF se va realiza prin intermediul a patru cabluri UTP CAT 5e. Cablurile vor
fi etichetate conform algoritmului: MDF(IDF) - numarul salii.




Am prevazut si o subretea in care sint plasate serverele (DNS, e-mail, Aplication, Adminstration, Library, File Server) care trebuie sa fie prezente in fiecare scoala.

Sugerez ca pentru fiecare PC din retea sa se foloseasca placi de retea Fast-Etherenet (100Mbps), insa pentru calculatoarele din reteaua Curriculum sa pot folosi si placi de retea de 10 Mbs.

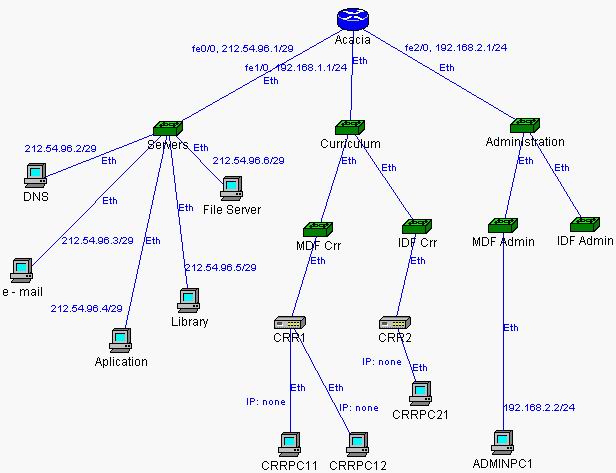

Schema logica a retelei

In figura de mai jos este prezentata schema logica a retelei.


Echipamente necesare:

1 router CISCO 3600 (3 interfete Fast-Ethernet si 1 interfata Seriala)

6 switch - uri 24 porturi (MDF + IDF - Curriculum Subnet)

2 switch - uri 24 porturi (MDF + IDF - Administration Subnet)

3 switch - uri 8 porturi (Servers, Curriculum, Administration)

30 hub - uri 12 porturi (in salile in care sint calculatoare din subreteaua Curriculum)


Schema de adrese

Cele 6 servere necesare pentru fiecare scoala vor primi adrese publice. O singura adresa de clasa C este suficienta pentru toate serverele si toate interfetele routerelor. In Acacia, serverele au adrese intre 212.54.96.2/29 si 212.54.96.6/29. Masca de 29 de biti asigura un numar de 30 de subretele cu cite 6 host-uri pe subretea.

Calculatoare din reteaua Administrator vor primi adrese private (tot clasa C) din intervalul 192.168.2.2/24 - 192.168.2.254/24. Adresele pentru aceste calculatoare vor fi alocate static.

Calculatoarele din reteaua Curriculum vor primi adrese private (clasa C) din intervalul 192.168.1.2/24 - 192.168.1.254/24. Adresele pentru host - urile din acesta retea sint alocate dinamic si se obtin de la un server DHCP configurat pe router - ul Acacia.


Configurarea router - ului Acacia

Mai jos este o lista de comenzi necesara pentru configurarea router - ului Acacia. Acest router realizeaza legatura intre cele trei subretele din scoala si asigura legatura cu Greenway C.O. (WAN uplink).



service timestamps debug uptime

service timestamps log uptime

service password-encryption

no service tcp-small-servers

no service udp-small-servers


hostname Acacia


enable password cisco


no ip name-server


ip subnet-zero

no ip domain-lookup

ip routing


interface FastEthernet 0/0

no shutdown

description connected to Servers

ip address 212.54.96.1 255.255.255.248

keepalive 10


interface FastEthernet 1/0

no shutdown

description connected to Curriculum

ip address 192.168.1.1 255.255.255.0

keepalive 10


interface FastEthernet 2/0

no shutdown

description connected to Administration

ip address 192.168.2.1 255.255.255.0

keepalive 10


interface Ethernet 3/0

no description

no ip address

shutdown


interface Serial 3/0

no description

no ip address

shutdown


! DHCP Server


service dhcp

ip dhcp excluded-address 192.168.1.1 192.168.1.1

ip dhcp pool 1

network 192.168.1.0 255.255.255.0

default-router 192.168.1.1


router rip

version 2

network 212.54.96.0

network 192.168.1.0

network 192.168.2.0

no auto-summary





ip classless

no ip http server

snmp-server community public RO

no snmp-server location

no snmp-server contact


line console 0

exec-timeout 0 0

password cisco

login


line vty 0 4

password cisco

login


end

Protocolul de routare ales este RIPv2 pentru retelele interne. O routa statica asigura legatura la WAN.


Access Control Lists

Pentru a proteja reteaua impotriva unor atacuri atit din interior cit si din exterior (Internet) se impune folosirea unor ACL - uri.


  • ACL care blocheaza accesul de pe computerele din reteaua Curriculum in reteaua Admin si permite accesul la serverele din scoala.

Acacia # conf t

Acacia (config) # access-list 100 deny ip any 192.168.2.0 any

Acacia (config) # access-list 100 permit tcp any 212.54.96.2 host eq 53

Acacia (config) # access-list 100 permit tcp any 212.54.96.3 host eq 25

Acacia (config) # access-list 100 permit tcp any 212.54.96.3 host eq 110

Acacia (config) # access-list 100 permit tcp any 212.54.96.4 host

Acacia (config) # access-list 100 permit tcp any 212.54.96.6 host eq 21

Acacia (config) # access-list 100 permit tcp any 212.54.96.6 host eq 20

Acacia (config) # access-list 100 permit tcp any any eq 80

(implicit deny any)

Acacia (config) # interface e1

Acacica (config-if) # ip access-group 100 out


  • ACL care permite accesul la servere

Acacia # conf t

Acacia (config) # access-list 101 permit tcp 192.168.1.0 any 212.54.96.2 host eq 53

Acacia (config) # access-list 101 permit tcp 192.168.2.0 any 212.54.96.2 host eq 53

Acacia (config) # access-list 101 permit tcp 192.168.1.0 any 212.54.96.3 host eq 25

Acacia (config) # access-list 101 permit tcp 192.168.2.0 any 212.54.96.3 host eq 25

Acacia (config) # access-list 101 permit tcp 192.168.1.0 any 212.54.96.3 host eq 110

Acacia (config) # access-list 101 permit tcp 192.168.2.0 any 212.54.96.3 host eq 110

Acacia (config) # access-list 101 permit ip 192.168.1.0 any 212.54.96.4 host

Acacia (config) # access-list 101 permit ip 192.168.2.0 any 212.54.96.4 host

Acacia (config) # access-list 101 permit tcp 192.168.1.0 any 212.54.96.6 host eq 21

Acacia (config) # access-list 101 permit tcp 192.168.2.0 any 212.54.96.6 host eq 21

Acacia (config) # access-list 101 permit tcp 192.168.1.0 any 212.54.96.6 host eq 20

Acacia (config) # access-list 101 permit tcp 192.168.2.0 any 212.54.96.6 host eq 20

Acacia (config) # access-list 101 permit ip 212.54.96.0 any any

(implicit deny any)

Acacia (config) # interface e1

Acacia (config-if) # ip access-group 101 in


  • ACL care restrictioneaza accesul in reteaua scolii

Acacia # conf t

Acacia (config) # access-list 102 permit ip 212.54.96.0 any any

Acacia (config) # access-list 102 permit tcp any any eq 25

Acacia (config) # access-list 102 permit tcp any any eq 53

Acacia (config) # access-list 102 permit tcp any any eq 110

Acacia (config) # access-list 102 permit tcp any any eq 80

(implicit deny any)

Acacia (config) # interface s0

Acacia (config-if) # ip access-group 102 in
