Un amplificator de chitara

tehnica mecanica




ALTE DOCUMENTE

TEHNICIAN DE TELECOMUNICAŢII
Grant: Autoturism echipat cu motor cu raport de comprimare variabil (VCR)
VARIATOARE
Instalatia experimentala
REPARTIŢIA SOLICITĂRILOR sI DEFORMAŢIILOR PE CALE EXPERIMENTALĂ LA AMBUTISAREA TABLELOR SUBŢIRI
Formularea unei prob.de transport
MECANIC AUTO
SCOP SI DOMENIU DE APLICARE
COTAREA - Elementele de cotare
STUDIUL DE CALITATE , DISTRIBUTIE, PROMOVAREA SI INREGISTRAREA IN CONTABILITATE A PRODUSELOR FINITE: MOBILA




Un amplificator de chitara este defapt o cutie care contine un amplificator ce amplifica semnalul electronic, si un difuzor. Unele amplificatoare folosesc circuite si cipuri din siliciu in timp ce altele folosesc traditionalele tuburi vidate

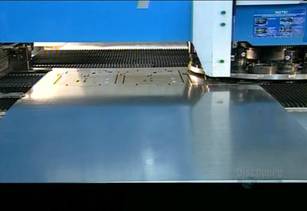

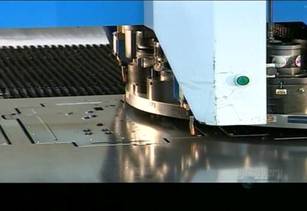

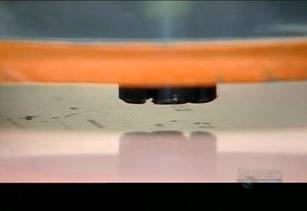

Partea electronic a amplificatorului este gazduita inauntrul unei carcase de metal, acest model de shasiu este facut dintr-o foaie de otel mai mica de 1mm grosime. O masina ghidata de computer, numita [sdfsdfsd] taie conturul si face o serie de gauri si fante pentru controale.

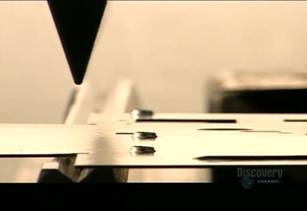

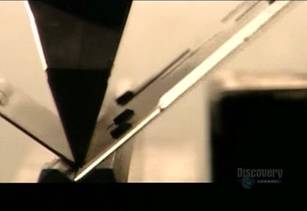

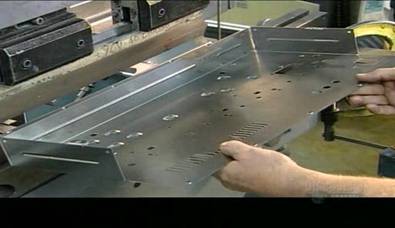

Un muncitor foloseste un dispozitiv de indoire ghidat de calculator pentru a indoi shasiul taiat.



In alta parte a fabricii placutza de circuite a amplificatorului capata forma. Aceasta va sta in interiorul shasiului.

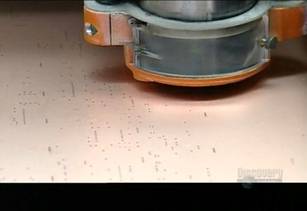

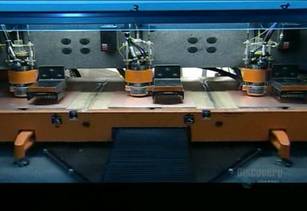

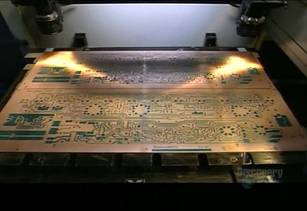

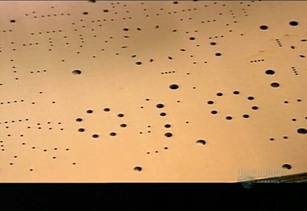

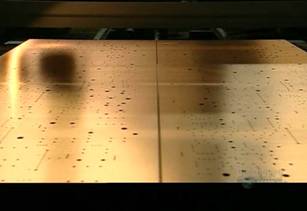

O mashina de gaurit actionata de calculator face mici gauri intr-o placa laminate care este placata cu cupru.


Gaurile sunt pt. diferitele component electronice.

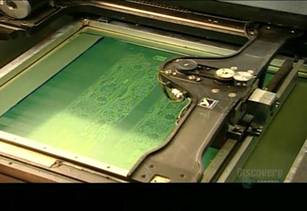

O imprimanta serigrafica automata, aplica o diagrama a circuitului electric cu cerneala rezistenta la amoniu

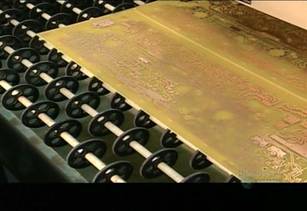

Apoi placa va intra intr-o masina de developare care foloseste amoniul pt. a dizolva stratul de cupru. Cuprul acoperit de diagrama de cerneala ramane intact.

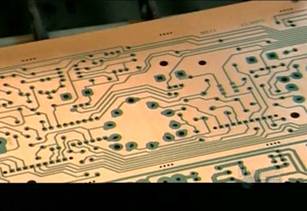

Masina apoi spreiaza placa cu hidroxid de sodium pt. a dizolva cerneala lasand in urma doar diagrama circuitului in cupru. Aceaste trasee de cupru de pe diagrama circuitului vor alimenta componentele care vor fi montate pe cablaj.

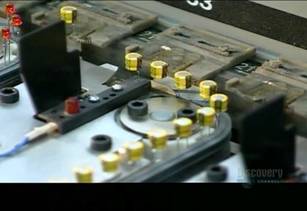

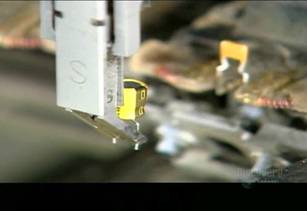

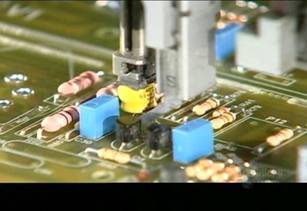

Masini automate monteaza componentele mai mici.

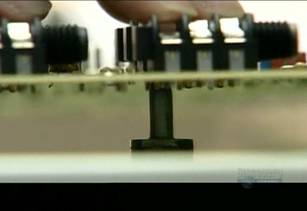

Un muncitor tine contrapersiune pentru ca o masina sa fixeze componentele mai mari pe placa pana vor fi lipite.

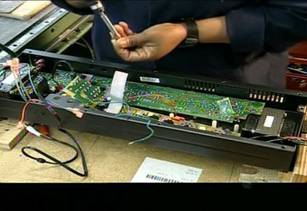

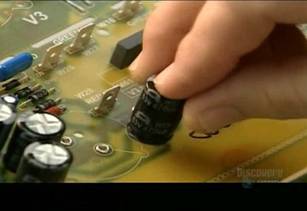

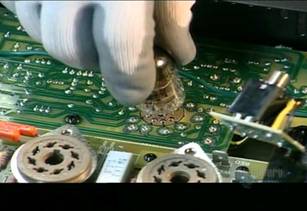

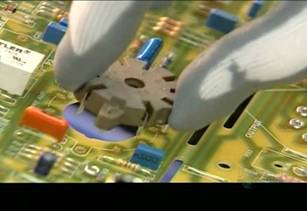

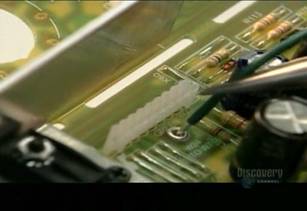

Apoi muncitorii instaleaza piesele cu forme neregulate manual totodata si soclurile lampilor care dau putere amplificatorului.

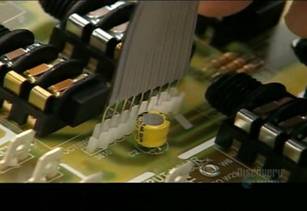

Cablul pamblica care uneste diferitele parti ale circuitului si firele care conecteaza componentele externe.

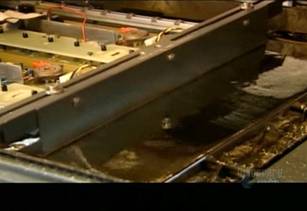

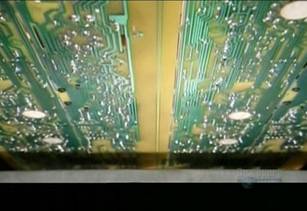

Componentele montate sunt fixate peranent de placa printr-un process numit lipire in val.



Practic placa este trecuta printr-o baie de aliaj staniu-plumb topit (fludor)

In doar cateva secunde metalul lichid se intareste si lipeste definitiv componentele pe placa.

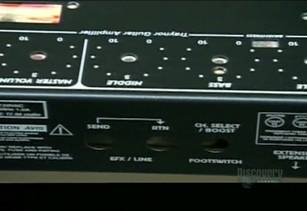

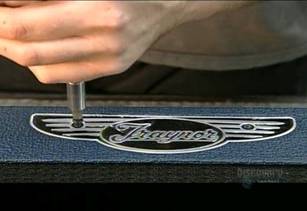

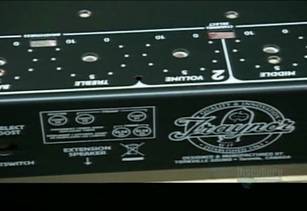

Inapoi la acel shasui de otel care l-am vazut indoit si capatand forma mai devreme, de atunci l-au vopsit in negru, Cu ajutorul unei imprimantei serigrafice au aplicat marcajele de control, logourile si alte informatii.

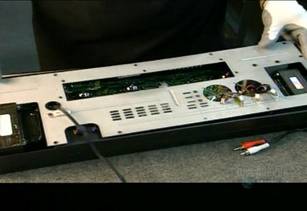

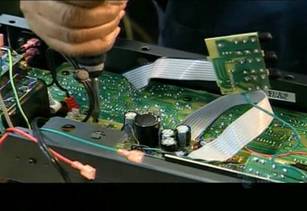

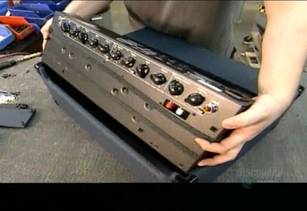

Incep asamblarea finala: mai intai insurubeaza placa in shasiu (carcasa)

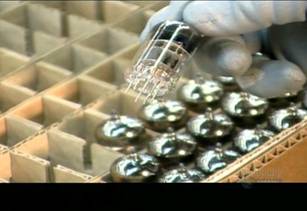

Apoi cupleaza lampile de preamplificare in soclurile corespunzatoare de pe placa. Aceasta lampa sporeste semnalul electric venit de la chitara si il trimite catre lampa finala care mareste nivelul de tensiune facand semnalul mai puternic si mai tare.

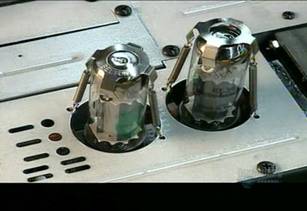

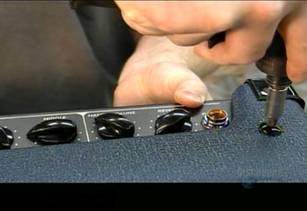

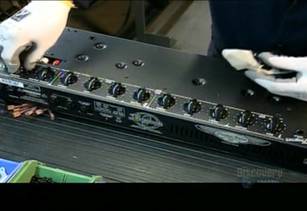

Dupa montarea butoanelor de control si acoperind spatele shasiului (carcasei) muncitorii itroduc si fixeaza in cleme lampile finale al carui numar variaza in functie de puterea la care a fost proiectat amplificatorul.

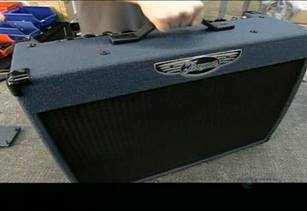

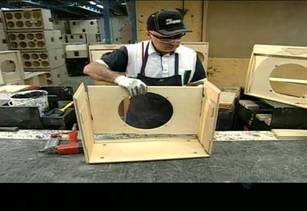

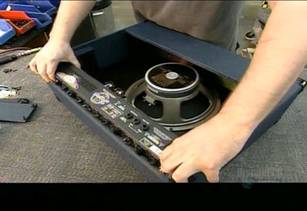

Shasiul electronic este introduis intr-o cutie de lemn. Cutia este construita dintr-un lemn special pt. boxe dar se poate construe si din placaj sau plastic.

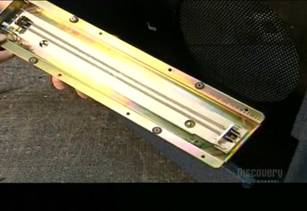

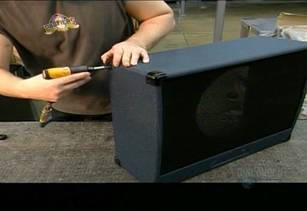

Dupa tapitzarea cutiei si ranforsarea colturilor instaleaza ultimele 2 componente arcul de reverb

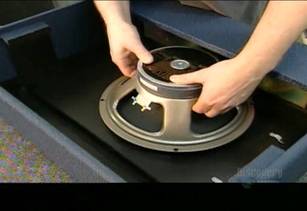

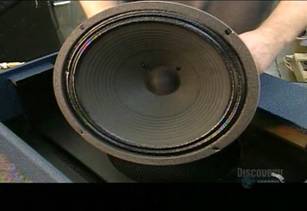

si difuzorul.

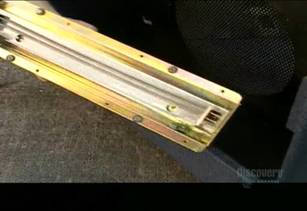

In timp ce semnalul electric de la chitara trece prin amplificator, o parte din semnalul electric deviaza la un capat al arcului, facandu-l sa vibreze, celalalt capat preia aceasta vibratie si o trimite inapoi prin amplificator ca un semnal intarziat

Acea reverberatie se combinata cu semnalul original pt. a produce un sunet mai mare
