Transformatorul electric trifazat. Grupe de conexiuni

Transformatorul electric trifazat. Grupe de conexiuni

Chestiuni de studiat

Determinarea experimentala a grupei de conexiuni la transformatorul electric trifazat prin : 818g66i

metoda grafica

metoda analitica

Determinarea grupei de conexiuni pornind de la schema electrica a infasurarilor

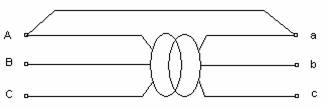

Schema electrica de montaj

Date nominale

S_n = 1000 VA

U_1n = 380 V

U_2n = 220 V

f_n = 50 Hz

I_1n = 1,52 A

I_2n = 2,62 A

Tabele de date masurate si calculate

Relatii de calcul

Teoria lucrarii

Grupa de conexiuni reprezinta defazajul dintre fazorii a doua tensiuni de linie analoage de pe inalte respectiv de pe joasa, masurat in sens orar de la inalta spre joasa si exprimata in unitati de cate 30^o.

- tensiuni monofazate

- tensiuni trifazate

Yy ; Dd ; Dz - grupe de conexiuni pare m=2k

Yd ; Dy ; Yz - grupe de conexiuni impare m=2k+1

Exemplu de calcul

Vom arata exemplul de calcul pentru conexiunea Yy

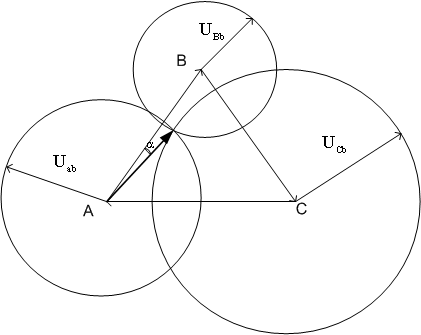

Metoda grafica

Grupa de conexiuni Yy-12(0)

7.1. Metoda analitica

U_Bb/U_ab experimental U_Bb/U_ab calculat

U_Cb/U_ab experimental U_Cb/U_ab calculat

Grupa de conexiuni Yy-12(0)

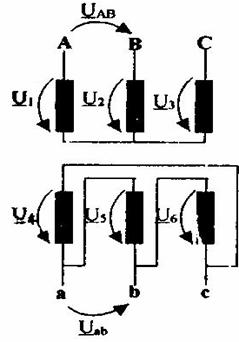

7.2.Determinarea grupei de conexiuni pornind de la schema electrica a infasurarilor

Vom arata exemplul de calcul pentru conexiunea Yd

U_AB

V₁

-V₂ α

V₄

V₆ V₅

V₃ V₂

Grupa de conexiuni Yd-1

U_Bb/U_ab experimental U_Bb/U_ab calculat

U_Cb/U_ab experimental U_Cb/U_ab calculat

Grupa de conexiuni Yd-1

Observatii si concluzii

se observa ca metoda grafica este mai simpla si mai operativa rezultatul fiind acelasi

metoda grafica se aplica asemanator si pentru grupa de conexiuni Yd

s-a determinat ca grupele de conexiuni sunt Yy-12(0) respectiv Yd-1
