DESEN DE INSTALATII
CAP 41 Generalitati
Desenul de instalatii are ca scop reprezentarea in vederea montarii a inst interioare si exterioare aferente Aceste inst se reprez in desen dupa principiile generale comune ale desenului tehnic pe baza semnelor conventionale si a notatilor specinstalatii frigorificeice fiecarui comp al acestora conform nomelor STAS in vigoare. In cazul in care unele simboluri uilizate nu sunt cuprinse in aceste STAS-uri se pot folosi semne conventionale indicate in cataloagele deprod sau cele stabilite de participanti cu explicarea lor in legenda. In general pt a exprima prin desen o conceptie privind realizarea inst pt fluide e necesar sa se realizeze:
1)Planuri se situatie cu retele exterioare sau planuri comune ce cuprind inst proiectate in cadrul lor cu retele existente si si proiectate
2) Desen in plan care cuprind vederi al inst la fiecare nivel al constructiei (subsol, parter ) in care se va executa inst respec.
3)Sectiuni verticale si scheme functionale prin care se reprez in general elementele verticale al inst care deservesc toata nivelurile cladirii. In cazul inst frig s deseneaza scheme functinala sau de principiude functi
4)desen de detaliu numite si detali de executie intocmite in general pt a reprezenta la o scara convenabila (1:20;1:10, 1:5) dupa regulile desenului industrial numite parti noi deosebite ale unei instalati sau elemente de
de ornarit care nu apar clar pe desenele anterioare . In cazul inst frig pot fi elemente de fixare si montare asamblari de conducte dinstalatii frigorificeerite piese si subasambluri al inst frig.
SEMNE CONVENIONALE, SIMBOLURI SI NOTATII COMUNE INSTALATIILOR PT FLUIDE
a)reprezentarea conductelor :
Conductele se reprezinta monofilor prin linii conventionale prin traseele lor fizice desenate in negru sau in culori conventionale. In planurile de situatie si in planurile commune pe traseul conductelor se intercaleaza simboluri literale reprezetand initialele fluidului transp deasemeni se pot nota caracteristici ale fluidului transportat. La incrucisarea a doua conducte fara legaturi intre ele, conducta care se afla in spatele sau dedesubtul unei alte conducte se reprezinta cu traseu intrerupt in punctul de incrucisare . Pt panta conductelor sau inclinarea lor se reprezinta printr-o sageata insotita de valoarea pantei. In desenele de executie (montaj) in plan sectiuni verticale scheme ale inst pt fluide conductele se reprezinta printr-o singura linie conventionala trasata in negru. In detaliile de executie la o scara mai mare 1:20 o conducta sau un subansamblu de instalatie se reprezinta prin 2 linii paralele continue duse la o distanta egala cu diametrul conductei. In acest caz spatiul dintre conducte ramane alb sau se poate colora in culoarea conventionala a fluidului ce se transporta pt a se deosebi de alte conducte si fluide. Fitingurile si armaturile nu se coloreaza. Pt traseul conductelor ce alcatuiesc o instalatie se indica pe desenele de executie unele specinstalatii frigorificeicari si notatii destinate a preciza carac acestora , tipul si elementele dimensionale (l, g) mate si carac sale, STAS-ul, sau normele interne de baza, modul de asamblare, adica mijloacele de identinstalatii frigorificeicare a materialelor si de precizare a tehnologiei necesare executiei
b)cotarea conductelor si armaturilor
Conductele se coteaza prin inscrierea pt traseul lor fizic reprezentata conform STAS adimensiunilor. Deasemeni se pot cota prin valoarea diametrului normal Dn exprimat in mm ca unitate de baza sau toli ca unutate tolerata (Dn se refera la diametrul interior al conductei)
Armturile si celelalte componente al retelei de conducta (fitinguri, imbinari, piese de legatura ) se reprezinta pe traseul conductelor prin semnele lor conventionale
a) reprezentarea pieselor speciale a armaurilor si accesoriilor Semnele conventionale pt fitinguri, piese auxiliare,, armaturi sunt STAS. Ele se folosesc in alcatuirea desenelor de asamblu sau de detaliu, atat in vedere in plan cat si sectiune. Nu se deseneaza la scara dar marimea lor (lungime tuburilor si a pieselor armaturilor)ca si grosimea traseului vor fi in raport direct cu marimea desenului
c1) fitinguri si piese auxiliare pt conducte
A] 1) imbinari ale conductelor cu mufa -------)-------
2)imbinari cu flansa
3) imbinari cu filet
4)imbinare prin sudura
B] Fitinguri si piese de legatura
1)reducti cu mufa
2)cot sau curba cu flansa cu a

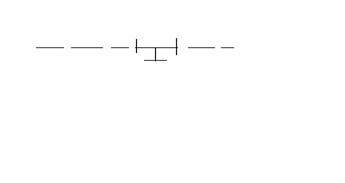

3)teu cu flansa

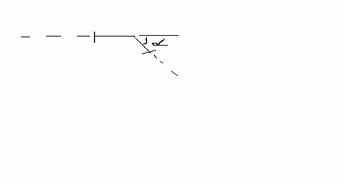

4)raminstalatii frigorificeicatie simpla cu flansa si si mufa la 90 grade

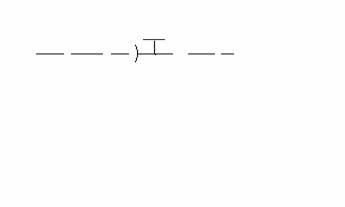

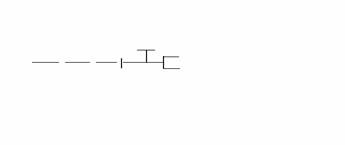

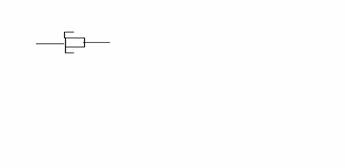

C] piese diverse (auxiliare):
1)racord olandez
2)capac la conducte ------]

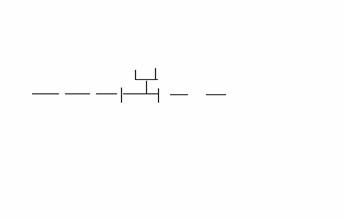

4)teu de reglare sau curatire cu dop
5)mufa de reglarecu dop
6)piesa de curatire

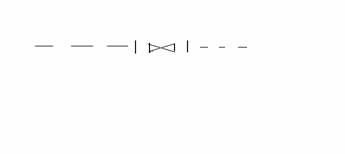

C2]Armaturi :
A[ Moduri de imbinare ale armaturilor cu conductele
1) imbinari cu flansa a aramaturilor cu conduct
2)imbinare cu mufa
3)imbinare prin filet
4)imbinare cu sudura sau lipire

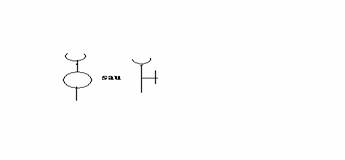

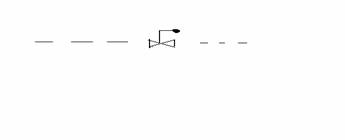

B)Moduri de actionare a armaturilor
1)actionare
2)actionare cu contragreutate
3)actionare cu arc
4)actionare cu plutitor
5)actionare cu membrana
6)actinare hidraulica
C]Armaturi de reglare
1)robinet de reglare cu clapeta
2)regulator de presiune :
a)in amonte
b) in aval
D]Armaturi de siguranta si avarie
1) robinet de colt de siguranta cu contragreutate
2)robinet de colt cu ventil de siguranta cu arc
3) robinet cu ventil cu 3 cai de siguranta cu contragreutate
4)robinet cu ventil cu 3 cai de siguranta cu arc
E] Armaturi diverse
1)reductor de presiune (ventil de laminare) (reglaj)
2)robinet de retinere
a) cu ventil
b)cu clapeta
3)ventil de dezaerisire automata
4)diafragma de reglaj
5)filtre de impuritati
6) separator de condens
|
