Aparat de climatizare multi-tip

tehnica mecanica




website https://www.lgservice.com

e-mail  https://www.lgeservice.com/techsup.html




LG

Aparat de climatizare multi-tip

MANUALUL UTILIZATORULUI

Īnainte de instalare, acest aparat de climatizare trebuie prezentat pentru autorizare serviciilor publice de furnizare a electricitatii (Reglementarile EN 61000-2, EN 61000-3).

IMPORTANT

Cititi cu atentie acest manual īnainte de a instala si pune īn functiune aparatul de climatizare.

Dupa ce cititi manualul cu atentie, pastrati-l pentru a-l putea utiliza īn viitor.

Aparat de climatizare multi-tip Manualul utilizatorului

CUPRINS


Masuri de siguranta


Īnainte de punerea īn functiune.


Instructiuni de operare


Telecomanda


Operarea de la telecomanda 9

Caracteristici suplimentare


Īntretinerea si service-ul

Sugestii de operare


Remedierea defectiunilor


INFORMAŢII DE MEMORAT

Notati īn acest loc numerele de model si de serie:

Nr. model

Nr. serie

Puteti gasi aceste numere pe eticheta aflata īn spatele aparatului. Numele dealer-ului Data cumpararii

Capsati chitanta pe aceasta pagina pentru a dovedi dealer-ului data cumpararii īn cazul īn care aparatul se afla īnca īn garantie.

CITIŢI ACEST MANUAL

Īn manual veti gasi numeroase sugestii ajutatoare pentru utilizarea si īntretinerea corespunzatoare a aparatului de climatizare. O minima īngrijire preventiva a aparatului va poate economisi īn mod semnificativ timpul si banii si poate prelungi durata de viata a aparatului.

Īn diagrama cu sfaturi de remediere a defectiunilor veti gasi numeroase raspunsuri la problemele uzuale. Daca īn prealabil consultati

Sfaturile de remediere a defectelor, s-ar putea sa nu mai aveti nevoie de centrul de service.


Aparat de climatizare multi-tip

MĂSURI DE PREVEDERE



Contactati tehnicianul de service autorizat pentru repararea si īntretinerea acestui aparat.

Contactati instalatorul pentru instalarea acestui aparat.

Aparatul de climatizare nu este destinat utilizarii sale de catre copii sau invalizi ne-supravegheati.

Copiii trebuie supravegheati pentru a-i īmpiedica sa se joace cu aparatul.

Īnlocuirea cablului de alimentare, daca este necesara, trebuie efectuata numai de catre personalul autorizat utilizāndu-se numai piese de schimb originale.

Instalarea trebuie efectuata īn conformitate cu Codul Electric National numai de catre personalul calificat si autorizat.

Masuri de siguranta

Masuri de siguranta

Pentru a preveni accidentarea utilizatorului sau a altor persoane, trebuie sa respectati instructiunile care urmeaza.

■ Operarea incorecta datorata ne-respectarii instructiunilor poate cauza avarii sau pagube. Gradul de gravitate se clasifica īn conformitate cu indicatiile urmatoare:

AVERTISMENT    Acest simbol indica posibilitatea producerii de accidente cauzatoare de deces sau de leziuni grave.

ATENŢIE Acest simbol indicć posibilitatea producerii de accidente cauzatoare de leziuni sau de pagube. Īn continuare sunt prezentate īntelesurile simbolurilor utilizate īn acest manual.



Nu faceti īn nici un caz acest lucru.


Respectati obligatoriu instructiunea.


AVERTISMENT:

Instalarea


Nu demontati si nu reparati aparatul.

Aparatul trebuie obligatoriu īmpamāntat.

. Contactati dealer-ul sau centrul de service.

Īn caz contrar, se vor produce incendii sau electrocutari.

Nu manipulati lānga aparat gaze inflamabile sau materiale explozibile.

Nu instalati aparatul īn zone īn care se pot produce emanatii de gaze inflamabile.

Īn caz contrar, se pot produce incendii sau nefunctionarea aparatului.

Īn caz contrar, se pot produce explozii sau incendii.

Nu instalati aparatul pe un suport de instalare defect.

Despachetarea si instalarea aparatului trebuie efectuate cu atentie.

Īn caz contrar, se pot produce leziuni sau accidente.

Muchiile ascutite pot cauza ranirea.

Pentru instalare, apelati obligatoriu la dealer sau la centrul de service.

Nu instalati aparatul pe un suport de instalare defect.

Īn caz contrar, se pot produce incendii, electrocutari, explozii sau leziuni.

Īn caz contrar, se pot produce leziuni sau accidente.

Pentru lucrarile electrice, apelati obligatoriu la dealer sau la centrul de service.

Nu utilizati cabluri de alimentare deteriorate.

Īn caz contrar, se vor produce incendii sau electrocutari.

Īn caz contrar, se vor produce incendii sau electrocutari.

Trebuie sa instalati obligatoriu un īntrerupator de circuit si un īntrerupator principal.


Īn caz contrar, se pot produce incendii sau electrocutari.


Manualul utilizatorului

Masuri de siguranta

Operarea


Nu atingeti (nu operati) aparatul cu māinile ude.

Daca aparatul genereaza sunete ciudate sau fum,  opriti-l prin actionarea īntrerupatorului sau prin deconectare de la retea.

Īn caz contrar, se pot produce incendii sau electrocutari.

Īn caz contrar, se pot produce incendii sau electrocutari.

Nu pozitionati īncalzitorul, etc. lānga cablul de alimentare.

Nu varsati apa pe componentele electrice.

Īn caz contrar, se pot produce incendii sau electrocutari.

Īn caz contrar, se pot produce incendii sau nefunctionarea aparatului, precum si electrocutari.

Asigurati o aerisire adecvata īn cazul īn care utilizati aparatul īmpreuna cu o soba, etc.

Atunci cānd scoateti aparatul din functiune pentru o perioada mai īndelungata, deconectati cablul de alimentare sau actionati īntrerupatorul pentru oprire.

Īn caz contrar, se poate crea un deficit de oxigen.

Īn caz contrar, se pot produce incendii sau nefunctionarea aparatului.

Nu puneti obiecte grele pe cablul de alimentare.

Daca s-a varsat apa pe aparat, contactati centrul de service.

Īn caz contrar, se pot produce incendii sau electrocutari.

Īn caz contrar, se pot produce incendii sau electrocutari.

Acoperiti componentele electrice.

Īn timpul functionarii nu actionati īntrerupatorul pentru oprire / pornire si nu conectati / deconectati aparatul la / de la retea.

Īn caz contrar, se pot produce incendii sau electrocutari.

Īn caz contrar, se pot produce incendii sau electrocutari.

Īn timpul functionarii nu deschideti orificiul de admisie al aparatului.

Atunci cānd scoateti filtrul de aer nu atingeti partile metalice ale aparatului.

Īn caz contrar, se pot produce electrocutari sau nefunctionarea aparatului.

Īn caz contrar, se poate produce ranirea celui care scoate filtrul.

Asigurati-va ca copiii nu pot calca pe aparat.

Nu calcati si nu puneti nimic pe aparat.

Īn caz contrar, copiii se pot rani grav.

Īn caz contrar, se pot produce leziuni si nefunctionarea aparatului.

Asigurati-va ca īn aparat nu poate patrunde apa.


Īn caz contrar, se pot produce incendii sau electrocutari.


ATENŢIE:

Instalarea


Dupa instalarea si repararea aparatului, examinati posibilele emanatii de gaze.

Instalati tubul de scurgere pentru a asigura realizarea scurgerii īn deplina siguranta.

Īn caz contrar, se poate produce nefunctionarea aparatului.

Īn caz contrar, se pot produce scurgeri de apa.

Nu transportati aparatul de unul singur.

Pastrati orizontalitatea la instalarea aparatului.

Īn caz contrar, sanatatea dvs. poate fi afectata.

Īn caz contrar, se pot produce vibratii sau scurgeri de apa.

Aparat de climatizare multi-tip

Masuri de siguranta

Instalati aparatul astfel īncāt zgomotul sau aerul fierbinte generare de componenta montata īn exterior sa nu provoace probleme vecinilor.

Īn caz contrar, puteti avea certuri cu vecinii.

Operarea




Nu va expuneti pielea direct la aerul fierbinte pentru un timp īndelungat.

Cānd aparatul prezinta emanatii de gaze inflamabile, deschideti fereastra pentru aerisire.

Īn caz contrar, sanatatea dvs. poate fi afectata.

Īn caz contrar, se pot produce explozii sau incendii.

Atunci cānd curatati aparatul, opriti-l īn prealabil utilizānd īntrerupatorul principal.

Nu puneti animalele de casa sau plantele īn locuri īn care pot fi expuse direct actiunii fluxului de aer.

Īn caz contrar, se pot produce incendii sau electrocutari.

Īn caz contrar, acestea pot suferi leziuni.

Nu utilizati aparatul īn scopuri speciale ca de ex. pastrarea animalelor, a legumelor, a dispozitivelor de precizie, a obiectelor de arta, etc.

Īn caz de furtuna sau uragan, opriti functionarea aparatului si īnchideti fereastra.

Īn caz contrar, se poate produce pierderea caracteristicilor functionale ale aparatului.

Īn caz contrar, se pot produce electrocutari sau nefunctionarea aparatului.

Nu plasati obstacole īn apropierea orificiilor de admisie si evacuare a fluxului de aer.

Montati filtrul īn conditii de siguranta. Curatati filtrul din doua īn doua saptamāni.

Īn caz contrar, se poate produce nefunctionarea aparatului.

Īn caz contrar, se poate produce nefunctionarea aparatului.

Utilizati pentru curatare o laveta moale. Nu utilizati parafina, diluanti sau detergenti tari, etc.

Nu beti apa scursa din aparat.

Īn caz contrar, se poate produce modificarea aspectului aparatului.

Īn caz contrar, sanatatea dvs. poate fi afectata.

Nu introduceti māinile sau bare, etc. īn orificiile de admisie / evacuare a aerului.

Nu utilizati aparatul timp īndelungat īn spatii īnchise.

Īn caz contrar, se poate produce ranirea celui care procedeaza astfel.

Īn caz contrar, se poate produce sufocarea datorita lipsei de oxigen.

Nu utilizati aparatul timp īndelungat īn īncaperi cu umiditate mare si lasati deschisa usa sau fereastra.

Atunci cānd efectuati operatii de īntretinere, nu calcati pe suprafete instabile.

Īn caz contrar, pe mobila poate picura apa care o poate umezi sau deteriora.

Īn caz contrar, se poate produce ranirea celui care procedeaza astfel.

Īnlocuiti cele doua baterii cu doua baterii noi de acelasi tip.

Nu modificati si nu demontati bateriile si nu le aruncati īn foc.


Īn caz contrar, se pot produce explozii sau incendii.

Daca pe pielea sau pe hainele dvs. picura lichid din baterii, spalati bine pielea sau hainele cu apa curata.

Utilizati o siguranta calibrata.

Īn caz contrar, sanatatea dvs. poate fi afectata.


Īn caz contrar, se vor produce incendii sau electrocutari.

Manualul utilizatorului

Īnainte de punerea īn functiune

Īnainte de punerea īn functiune

Pregatirea pentru operare

Pentru instalare contactati un tehnician specializat īn instalari.

Conectati corect cablul de alimentare īntre componenta montata īn interior si cea montata īn exterior.

Utilizati un circuit dedicat.

Daca fisa sau cablul de alimentare sunt deteriorate, īnlocuiti-le numai cu piese de schimb autorizate.

Utilizarea

Expunerea directa la fluxul de aer timp īndelungat poate fi periculoasa pentru sanatatea dvs. Nu expuneti direct la fluxul de aer timp īndelungat persoanele din camera, animalele sau plantele de casa.

Datorita posibilitatii aparitiei deficitului de oxigen, ventilati camera atunci cānd utilizati aparatul alaturi de sobe sau alte dispozitive de īncalzire.

Nu utilizati aparatul de climatizare īn scopuri speciale ne-specificate (pastrarea de dispozitive de precizie, de alimente, de plante si animale de casa sau de obiecte de arta). O astfel de utilizare poate distruge lucrurile sau fiintele respective.

Curatarea si īntretinerea

Atunci cānd scoateti filtrul de aer nu atingeti partile metalice ale aparatului. La manipularea muchiilor ascutite se pot produce leziuni.

Nu utilizati apa pentru a curata interiorul aparatului. Expunerea la apa poate distruge izolatia, creānd posibilitatea producerii electrocutarilor.

Īnainte de a curata aparatul, asigurati-va ca l-ati oprit atāt de la retea cāt si de la īntrerupator. Exista posibilitatea producerii de leziuni daca aparatul este pornit accidental īn timpul curatarii partilor sale interioare.

Service-ul

Pentru operatiile de īntretinere si service, contactati centrul de service autorizat.

Simboluri utilizate īn acest manual

Acest simbol va avertizeaza asupra riscului de electrocutare.

Acest simbol va avertizeaza asupra pericolelor care pot deteriora aparatul de climatizare.

Acest simbol indica observatii speciale.

Aparat de climatizare multi-tip

Instructiuni de operare

Instructiuni de operare

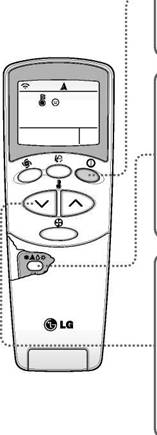

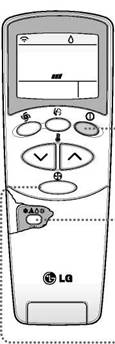

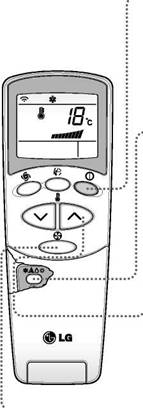

Telecomanda


Scoateti capacul pentru baterii tragāndu-l īn directia indicata de sageata.

Montati noile baterii asigurāndu-va ca plusul (+) si minusul (-) sunt montate corect.

Montati capacul la loc īmpingāndu-l īn pozitia de fixare.

Utilizati baterii 2 AAA(1.5volti) Nu utilizati baterii reīncarcabile.

Depozitarea si sfaturi pentru utilizarea telecomenzii

Consultati figura urmatoare; montati suportul pentru telecomanda pe perete cu ajutorul suruburilor.



Pentru a opera aparatul de climatizare, īndreptati telecomanda catre receptorul de semnal.

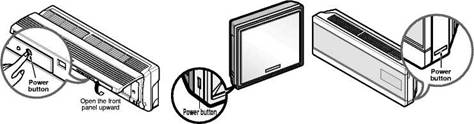

Tipul standard Tipul Artcool Tip Artcool Deluxe





Manualul utilizatorului


Instructiuni de operare

n modurile racire, uscare si īncalzire afiseaza temperatura dorita



indicator

.Racire              :18~30°C Uscare:18~30°C  .Īncalzire              :16~30°C

C.AI : Functionarea automata Po Racirea cu jet .Lo : Modul test












Pictograma temperatura dorita






Pictograma temperatura interioara







Aparat de climatizare multi-tip

Instructiuni de operare

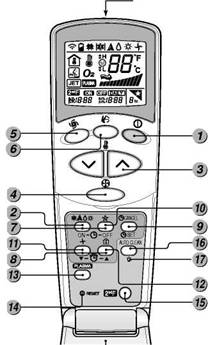

Operarea de la telecomanda

Telecomanda transmite semnalele la sistem.



Transmitatorul de semnal



Usita rabatabila (deschisa)



Racirea






Functionarea automata

A




Functionarea īn modul uscare






Īncalzirea


Model cu racire(), Model cu pompa īncalzire


BUTONUL DE PORNIRE / OPRIRE

Functionarea īncepe la apasarea acestui buton si se īncheie la apasarea din nou a acestui buton.

BUTONUL DE SELECTARE A MODULUI DE FUNCŢIONARE

Utilizat pentru a selecta modul de operare.

BUTOANE PT. SETAREA TEMPERATURII CAMEREI

Utilizate pentru a selecta temperatura camerei.      I^^J

SELECTOR VITEZĂ VENTILATOR DE INTERIOR

Utilizat pentru a selecta viteza ventilatorului īn 4 trepte         mica, medie, mare si HAOS (oscilatie aleatoare a mini-jaluzelelor)

RĂCIRE CU JET

Utilizat pentru a porni sau opri racirea / īncalzirea rapida. (Racirea / īncalzirea rapida se efectueaza la viteza extrem de mare a ventilatorului.)

BUTONUL DE DECLANsARE A OSCILAŢIEI ALEATOARE

Utilizat pentru a opri sau porni miscarea mini-jaluzelelor de ventilatie si pentru a seta directia dorita (sus sau jos) a fluxului de aer.

BUTOANELE DE PORNIRE / OPRIRE A CRONOMETRULUI

Utilizate pentru a seta momentul īnceperii, respectiv īncheierii functionarii.

BUTOANELE PENTRU SETAREA TIMPULUI

Utilizate pentru reglarea timpului.

BUTONUL DE SETARE / ANULARE A CRONOMETRULUI

Utilizat pentru a seta cronometrul atunci cānd s-a ajuns la momentul dorit si pentru a opri functionarea cronometrului.

BUTONUL DE SELECTARE A MODULUI INACTIVITATE

Utilizat pentru setarea functionarii īn modul Inactivitate.

BUTONUL PENTRU CIRCULAŢIA AERULUI

Utilizat pentru a realiza circulatia aerului din camera fara racire sau īncalzire.

BUTON PENTRU VERIFICAREA TEMPERATURII CAMEREI

Utilizat pentru a verifica temperatura camerei.

PLASMĂ (OPŢIONAL)

Utilizat pentru a porni sau opri functia de purificare cu plasma.

BUTONUL DE RESETARE

Initializarea telecomenzii

Butonul pentru a 2-a functie

Utilizat īnainte de utilizarea modurilor marcate cu albastru din partea de jos a butoanelor.

CURĂŢAREA AUTOMATĂ

Utilizat pentru a seta modul de curatare automata.

LUMINOZITATE LEDURI

Utilizat pentru a controla luminozitatea ecranului aparatului

Manualul utilizatorului

Masuri de siguranta


Racirea




Apasati butonul de pornire / oprire.

Aparatul va raspunde cu un semnal sonor (bip)

Deschideti usita telecomenzii. Pentru a selecta Racirea, apasati butonul de selectare a modului de functionare. La fiecare apasare a butonului, modul de functionare este schimbat īn sensul indicat de sageata.

I


(La modelul numai cu racire)

(La modelul cu pompa de īncalzire)

Racire

Automat

Uscare

Īncalzire (Numai la modelul cu pompa de īncalzire)

Setati o temperatura mai mica decāt temperatura camerei. Temperatura poate fi setata īn intervalul 18°C~30 °C īn trepte de 1°C.

Pentru a mari temperatura

Puteti selecta viteza ventilatorului īn 4 trepte - mica, medie, mare si oscilatie aleatoare. La fiecare apasare a butonului, se modifica viteza ventilatorului,



Pentru a micsora temperatura

Vānt natural prin mecanismul de oscilatie aleatoare

Pentru o senzatie de prospetime, apasati butonul de selectare a vitezei ventilatorului de interior si setati modul oscilatie aleatoare. Īn acest mod de functionare, aerul sufla asemenea unei adieri naturale prin modificarea automata a vitezei ventilatorului īn conformitate cu logica oscilatiei aleatoare.

Aparat de climatizare multi-tip

Masuri de siguranta

Functionarea automata




Apasati butonul de pornire / oprire. Aparatul va raspunde cu un semnal sonor (bip)

Deschideti usita telecomenzii. Pentru a selecta Functionarea automata, apasati butonul de selectare a modului de functionare. La fiecare apasare a butonului, modul de functionare este schimbat īn sensul indicat de sageata.


(La modelul numai cu racire)

(La modelul cu pompa de īncalzire)

Racire

Automat

Uscare

Īncalzire (Numai la modelul cu pompa de īncalzire)




Temperatura si viteza ventilatorului sunt setate automat de controlul electronic pe baza temperaturii efective a camerei. Daca doriti sa modificati temperatura setata, apasati butoanele de setare a temperaturii camerei. Temperatura setata se va modifica īn functie de temperatura camerei.

Pentru a micsora temperatura


Pentru a mari temperatura

ĪN TIMPUL FUNCŢIONĂRII AUTOMATE:

Nu puteti modifica viteza ventilatorului. Ea a fost deja setata de regula Fuzzy.

Daca sistemul nu functioneaza asa cum doriti, comutati manual la alt mod. Sistemul nu va comuta automat de la modul racire la modul īncalzire, sau invers. Trebuie sa setati din nou modul de functionare precum si temperatura dorita.

Īn timpul functionarii automate, apasarea butonului de oscilatie aleatoare face ca mini-jaluzelele orizontale sa oscileze automat īn sus si īn jos. Daca doriti sa opriti aceasta oscilatie automata, apasati din nou butonul de oscilatie aleatoare.

Manualul utilizatorului

Instructiuni de operare



Functionarea īn modul uscare




Apasati butonul de pornire / oprire. Aparatul va raspunde cu un semnal sonor (bip)



Deschideti usita telecomenzii. Pentru a selecta Functionarea īn modul uscare, apasati butonul de selectare a modului de functionare.

La fiecare apasare a butonului, modul de functionare este schimbat īn sensul indicat de sageata.

(La modelul numai cu racire)

(La modelul cu pompa de īncalzire)

Racire

Automat

Uscare

Īncalzire (Numai la modelul cu pompa de īncalzire)

Setati viteza ventilatorului. Puteti selecta viteza ventilatorului īn 4 trepte - mica, medie, mare si oscilatie aleatoare La fiecare apasare a butonului, se modifica viteza ventilatorului,

Vānt natural prin mecanismul de oscilatie aleatoare

Pentru o senzatie de prospetime, apasati butonul de selectare a vitezei ventilatorului de interior si setati modul oscilatie aleatoare. Īn acest mod de functionare, aerul sufla asemenea unei adieri naturale prin modificarea automata a vitezei ventilatorului īn conformitate cu logica oscilatiei aleatoare.

ĪN TIMPUL FUNCŢIONĂRII ĪN MODUL USCARE:

Daca selectati modul uscare cu ajutorul butonului de selectare a modului de functionare, aparatul īncepe sa functioneze īn modul uscare, setānd automat temperatura camerei si volumul de aer la valorile optime pentru uscare pe baza temperaturii camerei indicate de senzori.

Īn acest caz, temperatura de setare nu este afisata de telecomanda si nu puteti controla nici temperatura camerei.

Pe durata functionarii īn acest mod, volumul de aer este setat automat īn conformitate cu algoritmul de reactie la temperatura curenta a camerei si face ca atmosfera din camera sa fie sanatoasa si confortabila chiar si īn anotimpurile cu umiditate ridicata.

Aparat de climatizare multi-tip

Instructiuni de operare


Īncalzirea (Numai la modelul cu pompa de īncalzire)



Apasati butonul de pornire / oprire. Aparatul va raspunde cu un semnal sonor (bip)




Deschideti usita telecomenzii. Pentru a selecta Īncalzirea, apasati butonul de selectare a modului de functionare.La fiecare apasare a butonului, modul de functionare este schimbat īn sensul indicat de sageata.


Racire

Automat

Uscare

Īncalzire (Numai la modelul cu pompa de īncalzire)


Setati o temperatura mai mare decāt temperatura camerei. Temperatura poate fi setata īn intervalul 16°C~30 °C īn trepte de 1°C.

Pentru a mari temperatura

Pentru a micsora temperatura

Setati din nou viteza ventilatorului. Puteti selecta viteza ventilatorului īn 4 trepte - mica, medie, mare si oscilatie aleatoare La fiecare apasare a butonului, se modifica viteza ventilatorului,

Vānt natural prin mecanismul de oscilatie aleatoare

Pentru o senzatie de prospetime, apasati butonul de selectare a vitezei ventilatorului de interior si setati modul oscilatie aleatoare. Īn acest mod de functionare, aerul sufla asemenea unei adieri naturale prin modificarea automata a vitezei ventilatorului īn conformitate cu logica oscilatiei aleatoare..

Manualul utilizatorului

Instructiuni de operare

Racirea cu jet



Apasati butonul de pornire / oprire. Aparatul va raspunde cu un semnal sonor (bip)



Apasati pe butonul Racire cu jet pentru  a opera īn modul racire / īncalzire rapida si aparatul va functiona īn modul racire / īncalzire cu viteza foarte mare a ventilatorului timp de 30 / 60 de minute.

Pentru a anula modul Racire cu jet, apasati din nou butonul Racire cu jet sau butonul pentru ventilator sau butonul de setare a temperaturii camerei si aparatul va functiona īn modul racire / īncalzire cu viteza mare a ventilatorului.




Functia de racire cu jet īn modul īncalzire este disponibila numai pentru tipul Artcool.

Īn timpul functionarii īn modul racire cu jet, aparatul īncepe sa sufle aer rece / cald cu o viteza extrem de mare timp de 30 / 60 de minute, setānd automat temperatura camerei la 18°C/30 °C. Acest mod este utilizat īn special pentru racirea / īncalzirea aerului din camera īn cel mai scurt timp posibil.

Pentru a reveni din modul Racire cu jet la racirea / īncalzirea obisnuite, apasati butonul de selectare a modului de functionare, butonul de selectare a volumului de aer, butonul de setare a temperaturii sau apasati din nou butonul de racire cu jet.

Aparat de climatizare multi-tip

Instructiuni de operare

Purificarea cu NANO-PLASMĂ (optional)



Apasati butonul de pornire / oprire.

Aparatul va raspunde cu un semnal sonor (bip)



Deschideti usita telecomenzii. Apasati butonul pentru pornirea / oprirea purificarii cu plasma. Aceasta operatie īncepe la apasarea acestui buton si se īncheie la apasarea din nou a acestui buton.

Setati viteza ventilatorului. Puteti selecta viteza ventilatorului īn 4 trepte - mica, medie, mare si oscilatie aleatoare La fiecare apasare a butonului, se modifica viteza ventilatorului,

Operatia de purificare a aerului (cu plasma) este valabila īn modul īncalzire si īn alte moduri de functionare.



Numai pentru purificarea aerului cu plasma






Daca apasati butonul PLASMA, īncepe purificarea






aerului cu NANO PLASMA. La fiecare apasare a butonului, se modifica viteza ventilatorului.




Manualul utilizatorului

Instructiuni de operare

Functionarea īn modul indicat de a 2-a functie




Apasati butonul de pornire / oprire. Aparatul va raspunde cu un semnal sonor (bip)



Deschideti usita telecomenzii si apasati butonul a 2-a functie pentru a activa functiile marcate cu albastru īn partea de jos a butoanelor.

(Verificati indicatia pentru a 2-a functie pe afisajul telecomenzii.)

Aceste butoane actioneaza asupra setarii cronometrului dupa cum urmeaza:

CANCEL (abandon)

ON (pornire) OFF (oprire) SETARE

CURĂŢARE AUTOMATĂ

Cea de-a doua functie īnceteaza automat īn scurt timp sau la apasarea din nou a butonului.

Pentru informatii suplimentare, consultati functiile de pe pagina urmatoare.

Aparat de climatizare multi-tip

Instructiuni de operare

Caracteristici suplimentare

Modul inactivitate

Apasati butonul pentru modul inactivitate si aparatul se va opri automat.                         (

Cronometrul este programat īn pasi de 1 ora, apasānd de unu pāna la sapte ori butonul pentru modul inactivitate.

Modul de inactivitate este disponibil de la 1 la 7 ori. Pentru a modifica durata de inactivitate īn pasi de 1 ora, apasati butonul de inactivitate cu telecomanda orientata spre aparatul de climatizare.

3. Asigurati-va ca se aprinde led-ul pentru modul inactivitate.

Pentru a anula acest mod, apasati de mai multe ori butonul de inactivitate pāna cānd de pe afisajul operational dispare steluta.

Modul de inactivitate este caracterizat de viteza redusa a ventilatorului (racire) sau viteza medie a ventilatorului (īncalzire) pentru a asigura utilizatorului un somn linistit.

ĪN MODUL RĂCIRE: Temperatura va creste automat cu 1°C īn urmatoarele 30 de minute si cu 2°C īn urmatoarea ora pentru a asigura un somn confortabil.

Setarea timpului

SE

Ceasul poate fi setat numai dupa ce ati apasat butonul de resetare. Daca tocmai ati īnlocuit bateriile, trebuie sa apasati butonul de resetare pentru a reseta ceasul.     Apasati butonul de pornire / oprire.

Apasati butonul pentru a doua functie si verificati daca a fost afisata pictograma 2nd F. E33


3. Apasati butoanele de setare a timpului pāna la setarea timpului dorit.

4. Apasati butonul de setare a cronometrului.

Verificati indicatorul pentru A.M. si P.M.


Īntārzierea pornirii / opririi prestabilite

1. Asigurati-va ca timpul indicat pe afisajul telecomenzii este corect setat.

Apasati butoanele pentru cronometrele de pornire / oprire.

Apasati butoanele de setare a timpului pāna la setarea timpului dorit.


2. Apasati butonul pentru a 2-a functie.

5. Apasati pe setarea selectata apasānd                    butonul de setare a cronometrului cu telecomanda īndreptata catre receptorul de semnal.

Pentru a anula setarea cronometrului.

Apasati butonul de oprire a cronometrului cu telecomanda īndreptata catre receptorul de semnal.

(Becul cronometrului de pe aparat si afisajul se vor stinge.)


Selectati unul din urmatoarele moduri de functionare.

cu unitatea īn functiune


Īntārziere cronometru oprire

Īntārziere cronometru pornire

Īntārziere cronometru oprire si pornire

Īntārziere cronometru pornire si oprire

Manualul utilizatorului

Instructiuni de operare

Controlul directiei fluxului de aer vertical


Tipurile Standard, Artcool Deluxe

Fluxul de aer vertical poate fi reglat utilizānd telecomanda.

Apasati butonul de pornire / oprire pentru a porni aparatul.

Deschideti usita

telecomenzii.

Apasati butonul de oscilatie aleatoare si mini-jaluzelele vor oscila īn sus si īn jos.

Apasati din nou butonul de oscilatie aleatoare pentru a aseza mini-jaluzelele īn directia dorita pentru fluxul de aer.


Daca apasati butonul pentru haos, directia fluxului de aer orizontal este modificata īn functie de algoritmul haos, pentru a distribui uniform aerul īn camera si īn acelasi timp pentru a face ca utilizatorul sa se simta mai confortabil, ca si cum ar beneficia de o adiere naturala.

Pentru a regla directia fluxului de aer vertical utilizati numai telecomanda. Actionarea manuala a mini-jaluzelelor pentru fluxul de aer vertical poate deteriora aparatul de climatizare.

Atunci cānd aparatul este oprit, mini-jaluzelele pentru fluxul de aer vertical vor īnchide orificiul de evacuare a fluxului de aer.

Pentru a regla directia fluxului de aer orizontal

Atentie: Īnainte de a actiona controlul de reglare a directiei fluxului de aer orizontal, opriti aparatul.

Deschideti cu grija mini-jaluzeaua verticala             pentru a permite accesul la fluxul de aer orizontal.

Reglati manual directia fluxului de aer orizontal.


Tipul Artcool Deluxe

Fluxul de aer vertical si fluxul de aer orizontal pot fi reglate utilizānd telecomanda.

Apasati butonul de oscilatie aleatoare si mini-jaluzelele vor oscila.


Apasati din nou butonul de oscilatie aleatoare si mini-jaluzelele nu vor mai oscila. Dupa 30 de minute, mini-jaluzelele revin automat īn pozitia care asigura un flux maxim de aer.

Apasati butonul de pornire / oprire pentru a porni aparatul.

Aparat de climatizare multi-tip

Instructiuni de operare

Modul circulatia aerului

Realizeaza circulatia aerului din camera fara racire sau īncalzire.

Apasati butonul de pornire / oprire. Aparatul va raspunde cu un semnal sonor (bip)

Deschideti usita telecomenzii. Apasati butonul pentru circulatia aerului. De fiecare data cānd apasati selectorul de viteza pentru ventilator, viteza ventilatorului este modificata de la viteza mica la viteza de oscilatie aleatoare si īnapoi la viteza mica.


Aer īn modul oscilatie aleatoare

Viteza mica a ventilatorului

Viteza medie a ventilatorului

Viteza mare a ventilatorului

Modul aer la oscilatie aleatoare micsoreaza consumul de energie si previne supraīncalzirea. Viteza ventilatorului se modifica automat de la mare la mica si invers, īn functie de temperatura mediului ambiant.


Curatarea automata (numai la tipurile Artcool si Artcool Deluxe)

CURĂŢAREA AUTOMATĂ


Apasati butonul de pornire / oprire pentru a porni aparatul.

Deschideti usita telecomenzii.

Selectati modul Racire sau modul Uscare.

Apasati butonul de curatare automata.

Chiar daca butonul de pornire / oprire este apasat, aparatul functioneaza 15 minute īn modul Curatare automata - realizeaza o īncalzire de 1 minut si o circulatie a aerului īn camera (fara racire sau īncalzire) de 14 minute. Apoi functionarea aparatului īnceteaza.

OBSERVAŢIE:

Pe durata functionarii īn modul Curatare automata, poate fi eliminata umiditatea ramasa īn componenta montata īn interior dupa racire sau uscare.

Pe durata functionarii īn modul Curatare automata, sunt disponibile numai butoanele pentru pornire / oprire, pentru purificare cu plasma si pentru curatare automata.

Luminozitatea ecranului (numai la tipul Artcool Deluxe)



Luminozitatea ecranului aparatului poate fi reglata utilizānd telecomanda.

Apasati butonul de pornire / oprire pentru a porni aparatul. Deschideti usita telecomenzii, apasati butonul pentru a 2-a functie si apasati butonul pentru luminozitatea ecranului. Ecranul se va īntuneca. Pentru a lumina ecranul apasati din nou butonul.

Manualul utilizatorului



Instructiuni de operare


Operarea manuala


Operarea manuala se realizeaza daca butonul de pornire este apasat fara a se apela la telecomanda. Daca doriti sa opriti acest mod de lucru, apasati din nou butonul.






Modelul cu racire

Modelul cu pompa de īncalzire

Temperatura camerei 24 °C

21 °C≤ Temperatura camerei < 24 °C

Temperatura camerei < 21 °C

Modul de functionare

Racire

Racire

Uscare

Īncalzire

Viteza ventilator

Mare

Mare

Mare

Mare

Temperatura setata

22°C

22 °C

23 °C

24°C

Repornirea automata

Īn cazul revenirii alimentarii dupa o cadere de tensiune, aparatul functioneaza automat īn modul anterior de functionare.

De aceea, nu este necesara activarea acestei functii prin actionarea de butoane sau taste.

Īn modul initial, ventilatorul functioneaza cu viteza mica si compresorul porneste trei minute mai tārziu.

La pornirea compresorului, ventilatorul revine la modul setat anterior.

Īn cazul īn care plecati de acasa, pentru mai mult timp, īn timpul unei pene de curent, opriti aparatul de la īntrerupatorul principal pentru a evita re-pornirea automata īntr-un moment nedorit.

Informatii utile

Viteza ventilatorului si capacitatea de racire.

Capacitatea de racire / īncalzire indicata īn specificatiile tehnice corespunde vitezei mari a ventilatorului si va fi mai mica la viteza medie sau mica a ventilatorului.

Aparat de climatizare multi-tip

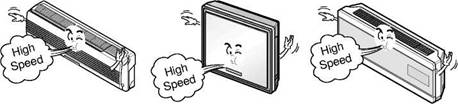

Viteza mare a ventilatorului este recomandata daca doriti o racire / īncalzire rapida a camerei.

Īntretinerea si service-ul

Īntretinerea si service-ul

CAUTION: Before performing any maintenance, turn off the main power to the system.

Componenta montata īn interior pentru tipul Standard

Masca, carcasa si telecomanda

Opriti sistemul īnainte de a-l curata. Utilizati pentru curatare o laveta moale si uscata. Nu utilizati materiale abrazive sau decolorante.

Īnainte de curatarea componentei montate īn interior deconectati aparatul de la sursa de alimentare.

Orificiu admisie aer     Orificiu evacuare aer filtre de aer

(īn spatele panoului frontal)

Mini-jaluzea verticala   Mini-jaluzea orizontale

FILTRELE DE AER

Filtrele de aer aflate īn spatele mastii frontale trebuie curatate din doua īn doua saptamāni sau chiar mai des daca este necesar.

□ Nu utilizati niciodata:

. Apa cu temperatura mai mare de 40 °C

Poate cauza deformare si / sau decolorare. . Substante volatile

Pot deteriora suprafata aparatului de climatizare.

Ridicati panoul frontal de acces si trageti usor de suportul pentru filtru pentru a scoate filtrul.

Curatati filtrul utilizānd un aspirator sau apa calda īn care ati dizolvat sapun.


Daca este foarte mult praf, spalati cu o solutie de detergent īn apa calduta.

Apa fierbinte (40°C sau mai mult) poate produce deformarea filtrului.


Dupa spalarea cu apa, uscati bine la umbra.

Montati la loc filtrul de aer.


FILTRUL PENTRU NANO-PLASMĂ, FILTRUL TRIPLU DEZODORIZANT (OPŢIONAL)


Filtru TRIPLU DEZODORIZANT


Filtru pentru NANO-PLASMĂ


Filtrul pentru nano-plasma aflat īn spatele filtrelor de aer trebuie verificat si curatat din trei īn trei luni sau chiar mai des daca este necesar.

Nu atingeti acest filtru timp de 10 secunde dupa deschiderea mastii orificiului de admisie - riscati electrocutarea.


Dupa scoaterea filtrelor de aer, trageti usor pentru a scoate si filtrul pentru nano-plasma.

Īndepartati praful cu aspiratorul. (Nu aveti voie sa spalati cu apa.)

Notati marcajele liniilor electrice de descarcare.

Montati filtrul pentru nano-plasma īn pozitia originala.


Dupa scoaterea filtrelor de aer, trageti usor pentru a scoate si filtrul triplu dezodorizant.

Uscati la soare timp de doua ore.

Montati filtrul triplu dezodorizant īn pozitia originala.

Manualul utilizatorului

Īntretinerea si service-ul

Īnlocuirea filtrului de purificare (optional)


Filtru de aer


. Perioada de utilizare recomandata: Aproximativ 2 ani 1. Deschideti panoul frontal si scoateti filtrele de aer.

4. Montati la loc filtrul de aer si īnchideti panoul frontal.


Scoateti filtrul triplu dezodorizant.

Montati noul filtru triplu dezodorizant.

Filtru triplu dezodorizant

Componenta montata īn interior pentru tipul Artcool

Masca, carcasa si telecomanda

□ Opriti sistemul īnainte de a-l curata. Utilizati pentru curatare o laveta moale si uscata. Nu utilizati materiale abrazive sau decolorante.

Filtru


Īnainte de curatarea componentei montate īn interior deconectati aparatul de la sursa de alimentare.

FILTRELE DE AER

Filtru


Filtrele de aer aflate īn spatele mastii frontale trebuie curatate din doua īn doua saptamāni sau chiar mai des daca este necesar.

□ Nu utilizati niciodata:

Apa cu temperatura mai mare de 40 °C.

Poate cauza deformare si / sau decolorare.

Substante volatile

Pot deteriora suprafata aparatului de climatizare.

Trageti īn jos masca de jos, dupa ce ridicati putin suportul pentru filtru, si scoateti filtrul īncet (Remarca: Curatati filtrul dupa ce ati oprit aparatul)

Curatati filtrul utilizānd un aspirator sau apa calda īn care ati dizolvat sapun.


Daca este foarte mult praf, spalati cu o solutie de detergent īn apa calduta.

Apa fierbinte (40 °C sau mai mult) poate produce deformarea filtrului.


Dupa spalarea cu apa, uscati bine la umbra.

Montati la loc filtrul de aer.

Aparat de climatizare multi-tip

Īntretinerea si service-ul

Curatarea filtrului de purificare

. Perioada de utilizare recomandata: Aproximativ 3 luni

Ridicati panoul frontal si scoateti filtrul de aer.

2. Scoateti filtrul pentru plasma.


Puneti filtrul īn detergent neutru timp de 2-3 ore si apoi scoateti-l din detergent.

Montati filtrul dupa ce l-ati uscat perfect.

Montati filtrele de aer si īnchideti complet panoul frontal cu ajutorul dispozitivului de prindere.



Filtru de aer


Filtru de aer

Dispozitiv de prindere panou frontal.

Componenta montata īn interior pentru tipul Artcool Deluxe

1. Deschideti partea de sus a panoului frontal.

2. Ridicati panoul frontal. Dispozitivul de prindere deblocheaza panoul.




Panou frontal


Dispozitiv de prindere panou



Manualul utilizatorului

Īntretinerea si service-ul


Filtru de aer


Dati panoul jos si scoateti filtrele de aer.

Filtre de aer


5. Puneti filtrele de aer uscate la umbra si apoi īnchideti panoul.

4. Curatati cu o perie moale si cu aspiratorul. Daca filtrele sunt īmbācsite, spalati cu apa.

Nu atingeti filtrul pentru nano-plasma timp de 10 secunde dupa deschiderea mastii orificiului de admisie - riscati electrocutarea.

□ Nu utilizati niciodata:

. Apa cu temperatura mai mare de 40 °C

Poate cauza deformare si / sau decolorare. . Substante volatile

Pot deteriora suprafata aparatului de climatizare.

Curatarea filtrului de purificare

. Perioada de utilizare recomandata: Aproximativ 3 luni

1. Deschideti partea superioara a panoului frontal.

2. Ridicati panoul frontal. Dispozitivul de prindere deblocheaza panoul.

3. Scoateti filtrul de aer si apoi scoateti filtrul pentru nano-plasma.



Panou frontal


Dispozitiv de prindere panou



Filtru pentru nano-plasma

4. Curatati filtrul pentru nano-plasma cu aspiratorul.        5. Montati filtrul pentru nano-plasma si apoi filtrul de aer.




Aparat de climatizare multi-tip

Īntretinerea si service-ul

Daca nu utilizati aparatul de climatizare un timp mai īndelungat


Daca nu utilizati aparatul de climatizare un timp mai īndelungat


Daca aparatul de climatizare trebuie utilizat din nou.

Lasati aparatul sa functioneze īn modul Circulatia aerului (vezi pag. 19) timp de 2 pāna la 3 ore. Īn acest fel se vor usca mecanismele interne.

Opriti aparatul prin actionarea īntrerupatorului de circuit si deconectati-l de la retea.


Curatati filtrul de aer si montati-l pe componenta montata īn interior. (Vezi paginile 22-24 pentru curatarea filtrelor.)

ATENŢIE: Daca nu utilizati aparatul de climatizare un timp mai īndelungat, opriti-l prin actionarea īntrerupatorului de circuit.

Praful care se acumuleaza poate cauza incendii.


Verificati ca orificiile de admisie / evacuare a aerului nu sunt blocate.

Scoateti bateriile din telecomanda.



Sugestii de operare





Nu supra-īncalziti camera.

Ţineti īnchise draperiile si jaluzelele.

Pastrati o temperatura uniforma a camerei-

Acest lucru are efecte negative asupra sanatatii si este si o risipa de energie electrica.

Atunci cānd aparatul functioneaza, nu lasati lumina soarelui sa intre direct īn camera.

Reglati directia fluxului de aer orizontal si vertical pentru a  asigura o temperatura uniforma īn camera.

Asigurati-va ca usile si ferestrele sunt īnchise etans.

Curatati periodic filtrul de aer.

Aerisiti camera din cānd īn cānd.

Evitati pe cāt posibil deschiderea usilor si ferestrelor pentru a pastra aerul rece īn camera.

Zonele īnfundate ale filtrului de aer reduc fluxul de aer si atenueaza efectele de racire si uscare. Curatati filtrul cel putin din doua īn doua saptamāni.

Se recomanda sa deschideti ferestrele si sa aerisiti camera din cānd īn cānd.

Manualul utilizatorului

Īntretinerea si service-ul

Remedierea defectiunilor

Īnainte de a solicita reparatii sau service, verificati urmatoarele.... Daca problema persista, contactati dealer-ul sau centrul de service.





Problema

Explicatia

Vezi pagina

Aparatul de climatizare nu functioneaza.

Verificati setarea temperaturii camerei.


Verificati daca ati actionat pentru pornire īntrerupatorul de circuit.


Camera are un miros specific.

. Verificati daca nu este vorba de un miros umed care provine de la pereti, covor, mobila sau articolele de īmbracaminte.


Par sa se produca scurgeri de condens de la aparatul de climatizare.

. Verificati daca furtunul de scurgere este conectat etans sau daca componenta interioara este montata orizontal.


Aparatul de climatizare nu functioneaza timp de 3 minute dupa pornire.

. Acesta este mecanismul de protectie a aparatului. . Asteptati 3 minute si aparatul va īncepe sa functioneze. . Se aplica o īntārziere de 3 minute pentru a proteja compresorul fata de opririle / pornirile repetate.


Aparatul nu raceste sau nu īncalzeste eficient.

. Filtrul de aer este murdar? Consultati instructiunile pentru curatarea filtrului de aer.


. Temperatura a fost setata corect?


{>. Orificiile de admisie / evacuare a aerului sunt blocate / īnfundate?


Aparatul de climatizare functioneaza zgomotos.

. Daca sunetul seamana cu curgerea apei. -Este sunetul agentului de racire care circula īn interiorul aparatului de climatizare. . Daca sunetul seamana cu eliberarea īn atmosfera a aerului comprimat. -Este sunetul produs de apa care este uscata īn interiorul aparatului de climatizare.


Afisajul telecomenzii este slab sau stins.

. Bateriile sunt descarcate? {>. Bateriile sunt montate cu plusul (+) si minusul (-) īn sensuri opuse?


Se aude pocnituri.

Sunetule este generat de extinderea / restrāngerea panoului frontal datorita modificarii temperaturii.


Aparat de climatizare multi-tip










Document Info


Accesari: 1707
Apreciat:

Comenteaza documentul:

Nu esti inregistrat
Trebuie sa fii utilizator inregistrat pentru a putea comenta


Creaza cont nou

A fost util?

Daca documentul a fost util si crezi ca merita
sa adaugi un link catre el la tine in site

Copiaza codul
in pagina web a site-ului tau.




eCoduri.com - coduri postale, contabile, CAEN sau bancare

Politica de confidentialitate




Copyright © Contact (SCRIGROUP Int. 2021 )
